Beszerelés

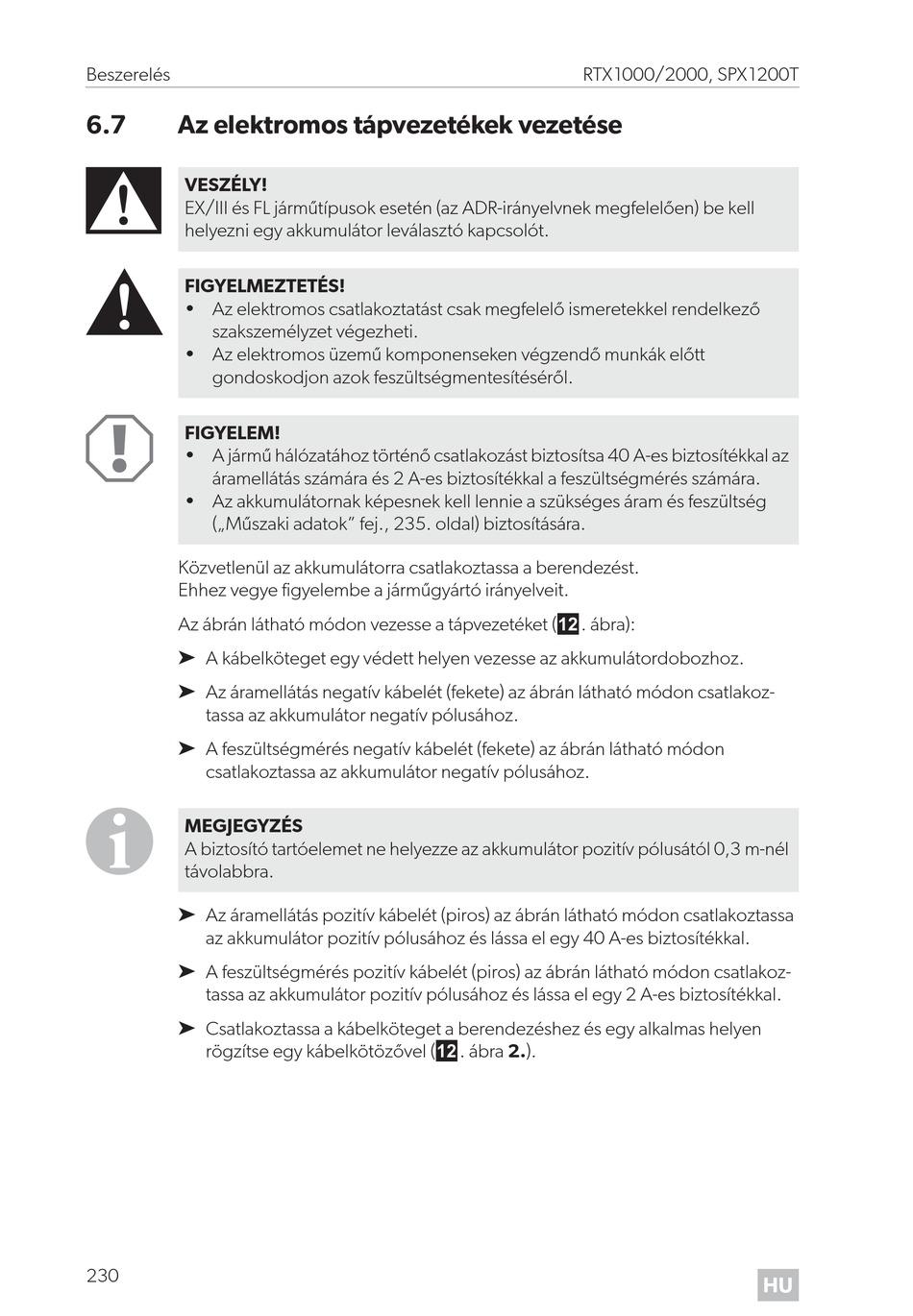

6.7 Az elektromos tápvezetékek vezetése
D
VESZÉLY!
EX/III és FL járműtípusok esetén (az ADR-irányelvnek megfelelően) be kell
helyezni egy akkumulátor leválasztó kapcsolót.
!
FIGYELMEZTETÉS!
• Az elektromos csatlakoztatást csak megfelelő ismeretekkel rendelkező
szakszemélyzet végezheti.
• Az elektromos üzemű komponenseken végzendő munkák előtt
gondoskodjon azok feszültségmentesítéséről.
A
FIGYELEM!
• A jármű hálózatához történő csatlakozást biztosítsa 40 A-es biztosítékkal az
áramellátás számára és 2 A-es biztosítékkal a feszültségmérés számára.
• Az akkumulátornak képesnek kell lennie a szükséges áram és feszültség
(„Műszaki adatok" fej., 235. oldal) biztosítására.
Közvetlenül az akkumulátorra csatlakoztassa a berendezést.
Ehhez vegye figyelembe a járműgyártó irányelveit.
Az ábrán látható módon vezesse a tápvezetéket (b. ábra):
➤ A kábelköteget egy védett helyen vezesse az akkumulátordobozhoz.
➤ Az áramellátás negatív kábelét (fekete) az ábrán látható módon csatlakoz-
tassa az akkumulátor negatív pólusához.
➤ A feszültségmérés negatív kábelét (fekete) az ábrán látható módon
csatlakoztassa az akkumulátor negatív pólusához.
I
MEGJEGYZÉS
A biztosító tartóelemet ne helyezze az akkumulátor pozitív pólusától 0,3 m-nél
távolabbra.
➤ Az áramellátás pozitív kábelét (piros) az ábrán látható módon csatlakoztassa
az akkumulátor pozitív pólusához és lássa el egy 40 A-es biztosítékkal.
➤ A feszültségmérés pozitív kábelét (piros) az ábrán látható módon csatlakoz-
tassa az akkumulátor pozitív pólusához és lássa el egy 2 A-es biztosítékkal.
➤ Csatlakoztassa a kábelköteget a berendezéshez és egy alkalmas helyen
rögzítse egy kábelkötözővel (b. ábra 2.).
