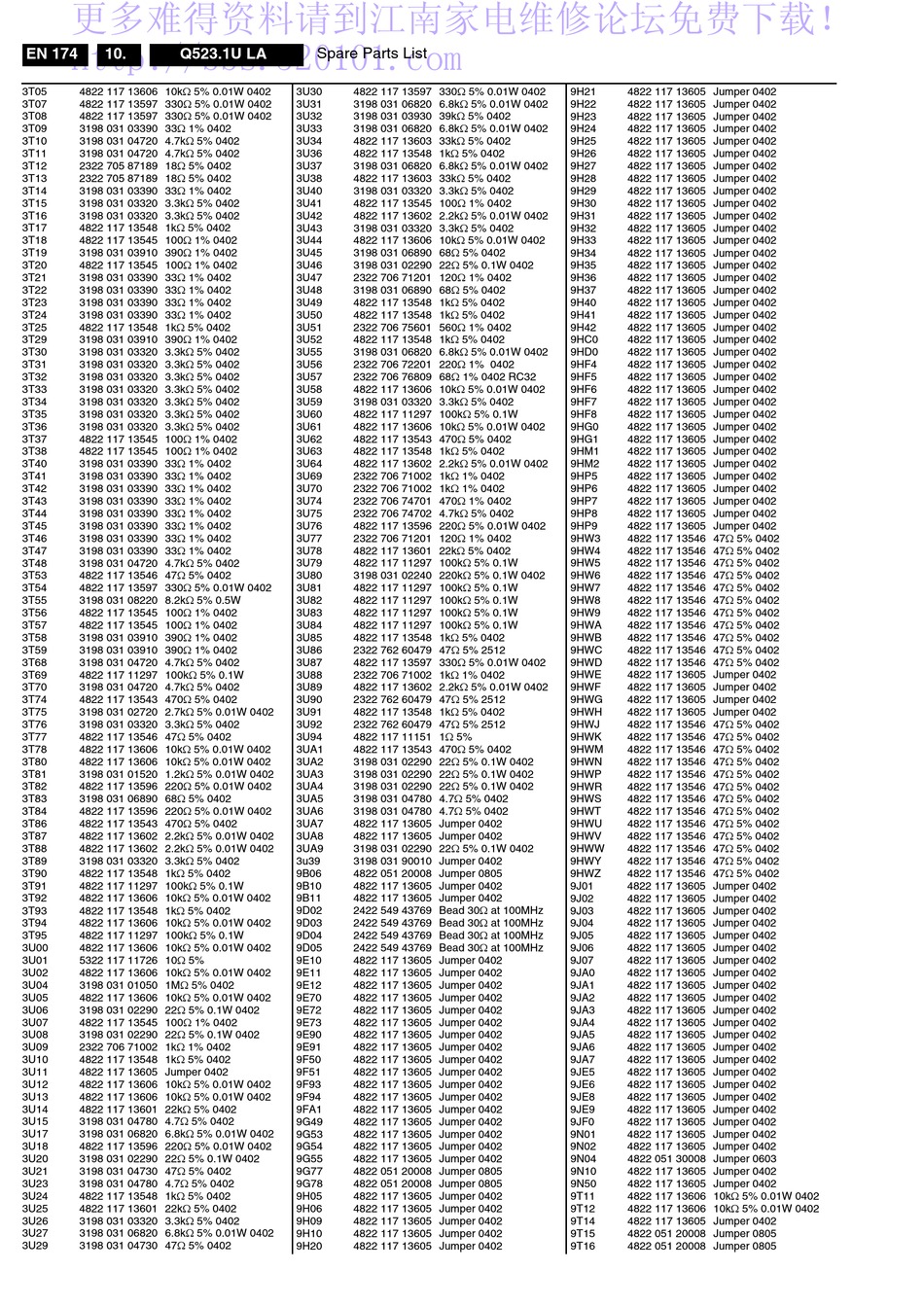

Philips 32PF9968/10 Service Manual page 174

更多难得资料请到江南家电维修论坛免费下载！
http://bbs.520101.com
EN 174 10. Q523.1U LA
3T05 4822 117 13606 10kΩ 5% 0.01W 0402
3T07 4822 117 13597 330Ω 5% 0.01W 0402
3T08 4822 117 13597 330Ω 5% 0.01W 0402
3T09 3198 031 03390 33Ω 1% 0402
3T10 3198 031 04720 4.7kΩ 5% 0402
3T11 3198 031 04720 4.7kΩ 5% 0402
3T12 2322 705 87189 18Ω 5% 0402
3T13 2322 705 87189 18Ω 5% 0402
3T14 3198 031 03390 33Ω 1% 0402
3T15 3198 031 03320 3.3kΩ 5% 0402
3T16 3198 031 03320 3.3kΩ 5% 0402
3T17 4822 117 13548 1kΩ 5% 0402
3T18 4822 117 13545 100Ω 1% 0402
3T19 3198 031 03910 390Ω 1% 0402
3T20 4822 117 13545 100Ω 1% 0402
3T21 3198 031 03390 33Ω 1% 0402
3T22 3198 031 03390 33Ω 1% 0402
3T23 3198 031 03390 33Ω 1% 0402
3T24 3198 031 03390 33Ω 1% 0402
3T25 4822 117 13548 1kΩ 5% 0402
3T29 3198 031 03910 390Ω 1% 0402
3T30 3198 031 03320 3.3kΩ 5% 0402
3T31 3198 031 03320 3.3kΩ 5% 0402
3T32 3198 031 03320 3.3kΩ 5% 0402
3T33 3198 031 03320 3.3kΩ 5% 0402
3T34 3198 031 03320 3.3kΩ 5% 0402
3T35 3198 031 03320 3.3kΩ 5% 0402
3T36 3198 031 03320 3.3kΩ 5% 0402
3T37 4822 117 13545 100Ω 1% 0402
3T38 4822 117 13545 100Ω 1% 0402
3T40 3198 031 03390 33Ω 1% 0402
3T41 3198 031 03390 33Ω 1% 0402
3T42 3198 031 03390 33Ω 1% 0402
3T43 3198 031 03390 33Ω 1% 0402
3T44 3198 031 03390 33Ω 1% 0402
3T45 3198 031 03390 33Ω 1% 0402
3T46 3198 031 03390 33Ω 1% 0402
3T47 3198 031 03390 33Ω 1% 0402
3T48 3198 031 04720 4.7kΩ 5% 0402
3T53 4822 117 13546 47Ω 5% 0402
3T54 4822 117 13597 330Ω 5% 0.01W 0402
3T55 3198 031 08220 8.2kΩ 5% 0.5W
3T56 4822 117 13545 100Ω 1% 0402
3T57 4822 117 13545 100Ω 1% 0402
3T58 3198 031 03910 390Ω 1% 0402
3T59 3198 031 03910 390Ω 1% 0402
3T68 3198 031 04720 4.7kΩ 5% 0402
3T69 4822 117 11297 100kΩ 5% 0.1W
3T70 3198 031 04720 4.7kΩ 5% 0402
3T74 4822 117 13543 470Ω 5% 0402
3T75 3198 031 02720 2.7kΩ 5% 0.01W 0402
3T76 3198 031 03320 3.3kΩ 5% 0402
3T77 4822 117 13546 47Ω 5% 0402
3T78 4822 117 13606 10kΩ 5% 0.01W 0402
3T80 4822 117 13606 10kΩ 5% 0.01W 0402
3T81 3198 031 01520 1.2kΩ 5% 0.01W 0402
3T82 4822 117 13596 220Ω 5% 0.01W 0402
3T83 3198 031 06890 68Ω 5% 0402
3T84 4822 117 13596 220Ω 5% 0.01W 0402
3T86 4822 117 13543 470Ω 5% 0402
3T87 4822 117 13602 2.2kΩ 5% 0.01W 0402
3T88 4822 117 13602 2.2kΩ 5% 0.01W 0402
3T89 3198 031 03320 3.3kΩ 5% 0402
3T90 4822 117 13548 1kΩ 5% 0402
3T91 4822 117 11297 100kΩ 5% 0.1W
3T92 4822 117 13606 10kΩ 5% 0.01W 0402
3T93 4822 117 13548 1kΩ 5% 0402
3T94 4822 117 13606 10kΩ 5% 0.01W 0402
3T95 4822 117 11297 100kΩ 5% 0.1W
3U00 4822 117 13606 10kΩ 5% 0.01W 0402
3U01 5322 117 11726 10Ω 5%
3U02 4822 117 13606 10kΩ 5% 0.01W 0402
3U04 3198 031 01050 1MΩ 5% 0402
3U05 4822 117 13606 10kΩ 5% 0.01W 0402
3U06 3198 031 02290 22Ω 5% 0.1W 0402
3U07 4822 117 13545 100Ω 1% 0402
3U08 3198 031 02290 22Ω 5% 0.1W 0402
3U09 2322 706 71002 1kΩ 1% 0402
3U10 4822 117 13548 1kΩ 5% 0402
3U11 4822 117 13605 Jumper 0402
3U12 4822 117 13606 10kΩ 5% 0.01W 0402
3U13 4822 117 13606 10kΩ 5% 0.01W 0402
3U14 4822 117 13601 22kΩ 5% 0402
3U15 3198 031 04780 4.7Ω 5% 0402
3U17 3198 031 06820 6.8kΩ 5% 0.01W 0402
3U18 4822 117 13596 220Ω 5% 0.01W 0402
3U20 3198 031 02290 22Ω 5% 0.1W 0402
3U21 3198 031 04730 47Ω 5% 0402
3U23 3198 031 04780 4.7Ω 5% 0402
3U24 4822 117 13548 1kΩ 5% 0402
3U25 4822 117 13601 22kΩ 5% 0402
3U26 3198 031 03320 3.3kΩ 5% 0402
3U27 3198 031 06820 6.8kΩ 5% 0.01W 0402
3U29 3198 031 04730 47Ω 5% 0402
Spare Parts List
3U30 4822 117 13597 330Ω 5% 0.01W 0402
3U31 3198 031 06820 6.8kΩ 5% 0.01W 0402
3U32 3198 031 03930 39kΩ 5% 0402
3U33 3198 031 06820 6.8kΩ 5% 0.01W 0402
3U34 4822 117 13603 33kΩ 5% 0402
3U36 4822 117 13548 1kΩ 5% 0402
3U37 3198 031 06820 6.8kΩ 5% 0.01W 0402
3U38 4822 117 13603 33kΩ 5% 0402
3U40 3198 031 03320 3.3kΩ 5% 0402
3U41 4822 117 13545 100Ω 1% 0402
3U42 4822 117 13602 2.2kΩ 5% 0.01W 0402
3U43 3198 031 03320 3.3kΩ 5% 0402
3U44 4822 117 13606 10kΩ 5% 0.01W 0402
3U45 3198 031 06890 68Ω 5% 0402
3U46 3198 031 02290 22Ω 5% 0.1W 0402
3U47 2322 706 71201 120Ω 1% 0402
3U48 3198 031 06890 68Ω 5% 0402
3U49 4822 117 13548 1kΩ 5% 0402
3U50 4822 117 13548 1kΩ 5% 0402
3U51 2322 706 75601 560Ω 1% 0402
3U52 4822 117 13548 1kΩ 5% 0402
3U55 3198 031 06820 6.8kΩ 5% 0.01W 0402
3U56 2322 706 72201 220Ω 1% 0402
3U57 2322 706 76809 68Ω 1% 0402 RC32
3U58 4822 117 13606 10kΩ 5% 0.01W 0402
3U59 3198 031 03320 3.3kΩ 5% 0402
3U60 4822 117 11297 100kΩ 5% 0.1W
3U61 4822 117 13606 10kΩ 5% 0.01W 0402
3U62 4822 117 13543 470Ω 5% 0402
3U63 4822 117 13548 1kΩ 5% 0402
3U64 4822 117 13602 2.2kΩ 5% 0.01W 0402
3U69 2322 706 71002 1kΩ 1% 0402
3U70 2322 706 71002 1kΩ 1% 0402
3U74 2322 706 74701 470Ω 1% 0402
3U75 2322 706 74702 4.7kΩ 5% 0402
3U76 4822 117 13596 220Ω 5% 0.01W 0402
3U77 2322 706 71201 120Ω 1% 0402
3U78 4822 117 13601 22kΩ 5% 0402
3U79 4822 117 11297 100kΩ 5% 0.1W
3U80 3198 031 02240 220kΩ 5% 0.1W 0402
3U81 4822 117 11297 100kΩ 5% 0.1W
3U82 4822 117 11297 100kΩ 5% 0.1W
3U83 4822 117 11297 100kΩ 5% 0.1W
3U84 4822 117 11297 100kΩ 5% 0.1W
3U85 4822 117 13548 1kΩ 5% 0402
3U86 2322 762 60479 47Ω 5% 2512
3U87 4822 117 13597 330Ω 5% 0.01W 0402
3U88 2322 706 71002 1kΩ 1% 0402
3U89 4822 117 13602 2.2kΩ 5% 0.01W 0402
3U90 2322 762 60479 47Ω 5% 2512
3U91 4822 117 13548 1kΩ 5% 0402
3U92 2322 762 60479 47Ω 5% 2512
3U94 4822 117 11151 1Ω 5%
3UA1 4822 117 13543 470Ω 5% 0402
3UA2 3198 031 02290 22Ω 5% 0.1W 0402
3UA3 3198 031 02290 22Ω 5% 0.1W 0402
3UA4 3198 031 02290 22Ω 5% 0.1W 0402
3UA5 3198 031 04780 4.7Ω 5% 0402
3UA6 3198 031 04780 4.7Ω 5% 0402
3UA7 4822 117 13605 Jumper 0402
3UA8 4822 117 13605 Jumper 0402
3UA9 3198 031 02290 22Ω 5% 0.1W 0402
3u39 3198 031 90010 Jumper 0402
9B06 4822 051 20008 Jumper 0805
9B10 4822 117 13605 Jumper 0402
9B11 4822 117 13605 Jumper 0402
9D02 2422 549 43769 Bead 30Ω at 100MHz
9D03 2422 549 43769 Bead 30Ω at 100MHz
9D04 2422 549 43769 Bead 30Ω at 100MHz
9D05 2422 549 43769 Bead 30Ω at 100MHz
9E10 4822 117 13605 Jumper 0402
9E11 4822 117 13605 Jumper 0402
9E12 4822 117 13605 Jumper 0402
9E70 4822 117 13605 Jumper 0402
9E72 4822 117 13605 Jumper 0402
9E73 4822 117 13605 Jumper 0402
9E90 4822 117 13605 Jumper 0402
9E91 4822 117 13605 Jumper 0402
9F50 4822 117 13605 Jumper 0402
9F51 4822 117 13605 Jumper 0402
9F93 4822 117 13605 Jumper 0402
9F94 4822 117 13605 Jumper 0402
9FA1 4822 117 13605 Jumper 0402
9G49 4822 117 13605 Jumper 0402
9G53 4822 117 13605 Jumper 0402
9G54 4822 117 13605 Jumper 0402
9G55 4822 117 13605 Jumper 0402
9G77 4822 051 20008 Jumper 0805
9G78 4822 051 20008 Jumper 0805
9H05 4822 117 13605 Jumper 0402
9H06 4822 117 13605 Jumper 0402
9H09 4822 117 13605 Jumper 0402
9H10 4822 117 13605 Jumper 0402
9H20 4822 117 13605 Jumper 0402
9H21 4822 117 13605 Jumper 0402
9H22 4822 117 13605 Jumper 0402
9H23 4822 117 13605 Jumper 0402
9H24 4822 117 13605 Jumper 0402
9H25 4822 117 13605 Jumper 0402
9H26 4822 117 13605 Jumper 0402
9H27 4822 117 13605 Jumper 0402
9H28 4822 117 13605 Jumper 0402
9H29 4822 117 13605 Jumper 0402
9H30 4822 117 13605 Jumper 0402
9H31 4822 117 13605 Jumper 0402
9H32 4822 117 13605 Jumper 0402
9H33 4822 117 13605 Jumper 0402
9H34 4822 117 13605 Jumper 0402
9H35 4822 117 13605 Jumper 0402
9H36 4822 117 13605 Jumper 0402
9H37 4822 117 13605 Jumper 0402
9H40 4822 117 13605 Jumper 0402
9H41 4822 117 13605 Jumper 0402
9H42 4822 117 13605 Jumper 0402
9HC0 4822 117 13605 Jumper 0402
9HD0 4822 117 13605 Jumper 0402
9HF4 4822 117 13605 Jumper 0402
9HF5 4822 117 13605 Jumper 0402
9HF6 4822 117 13605 Jumper 0402
9HF7 4822 117 13605 Jumper 0402
9HF8 4822 117 13605 Jumper 0402
9HG0 4822 117 13605 Jumper 0402
9HG1 4822 117 13605 Jumper 0402
9HM1 4822 117 13605 Jumper 0402
9HM2 4822 117 13605 Jumper 0402
9HP5 4822 117 13605 Jumper 0402
9HP6 4822 117 13605 Jumper 0402
9HP7 4822 117 13605 Jumper 0402
9HP8 4822 117 13605 Jumper 0402
9HP9 4822 117 13605 Jumper 0402
9HW3 4822 117 13546 47Ω 5% 0402
9HW4 4822 117 13546 47Ω 5% 0402
9HW5 4822 117 13546 47Ω 5% 0402
9HW6 4822 117 13546 47Ω 5% 0402
9HW7 4822 117 13546 47Ω 5% 0402
9HW8 4822 117 13546 47Ω 5% 0402
9HW9 4822 117 13546 47Ω 5% 0402
9HWA 4822 117 13546 47Ω 5% 0402
9HWB 4822 117 13546 47Ω 5% 0402
9HWC 4822 117 13546 47Ω 5% 0402
9HWD 4822 117 13546 47Ω 5% 0402
9HWE 4822 117 13605 Jumper 0402
9HWF 4822 117 13605 Jumper 0402
9HWG 4822 117 13605 Jumper 0402
9HWH 4822 117 13605 Jumper 0402
9HWJ 4822 117 13546 47Ω 5% 0402
9HWK 4822 117 13546 47Ω 5% 0402
9HWM 4822 117 13546 47Ω 5% 0402
9HWN 4822 117 13546 47Ω 5% 0402
9HWP 4822 117 13546 47Ω 5% 0402
9HWR 4822 117 13546 47Ω 5% 0402
9HWS 4822 117 13546 47Ω 5% 0402
9HWT 4822 117 13546 47Ω 5% 0402
9HWU 4822 117 13546 47Ω 5% 0402
9HWV 4822 117 13546 47Ω 5% 0402
9HWW 4822 117 13546 47Ω 5% 0402
9HWY 4822 117 13546 47Ω 5% 0402
9HWZ 4822 117 13546 47Ω 5% 0402
9J01 4822 117 13605 Jumper 0402
9J02 4822 117 13605 Jumper 0402
9J03 4822 117 13605 Jumper 0402
9J04 4822 117 13605 Jumper 0402
9J05 4822 117 13605 Jumper 0402
9J06 4822 117 13605 Jumper 0402
9J07 4822 117 13605 Jumper 0402
9JA0 4822 117 13605 Jumper 0402
9JA1 4822 117 13605 Jumper 0402
9JA2 4822 117 13605 Jumper 0402
9JA3 4822 117 13605 Jumper 0402
9JA4 4822 117 13605 Jumper 0402
9JA5 4822 117 13605 Jumper 0402
9JA6 4822 117 13605 Jumper 0402
9JA7 4822 117 13605 Jumper 0402
9JE5 4822 117 13605 Jumper 0402
9JE6 4822 117 13605 Jumper 0402
9JE8 4822 117 13605 Jumper 0402
9JE9 4822 117 13605 Jumper 0402
9JF0 4822 117 13605 Jumper 0402
9N01 4822 117 13605 Jumper 0402
9N02 4822 117 13605 Jumper 0402
9N04 4822 051 30008 Jumper 0603
9N10 4822 117 13605 Jumper 0402
9N50 4822 117 13605 Jumper 0402
9T11 4822 117 13606 10kΩ 5% 0.01W 0402
9T12 4822 117 13606 10kΩ 5% 0.01W 0402
9T14 4822 117 13605 Jumper 0402
9T15 4822 051 20008 Jumper 0805
9T16 4822 051 20008 Jumper 0805
