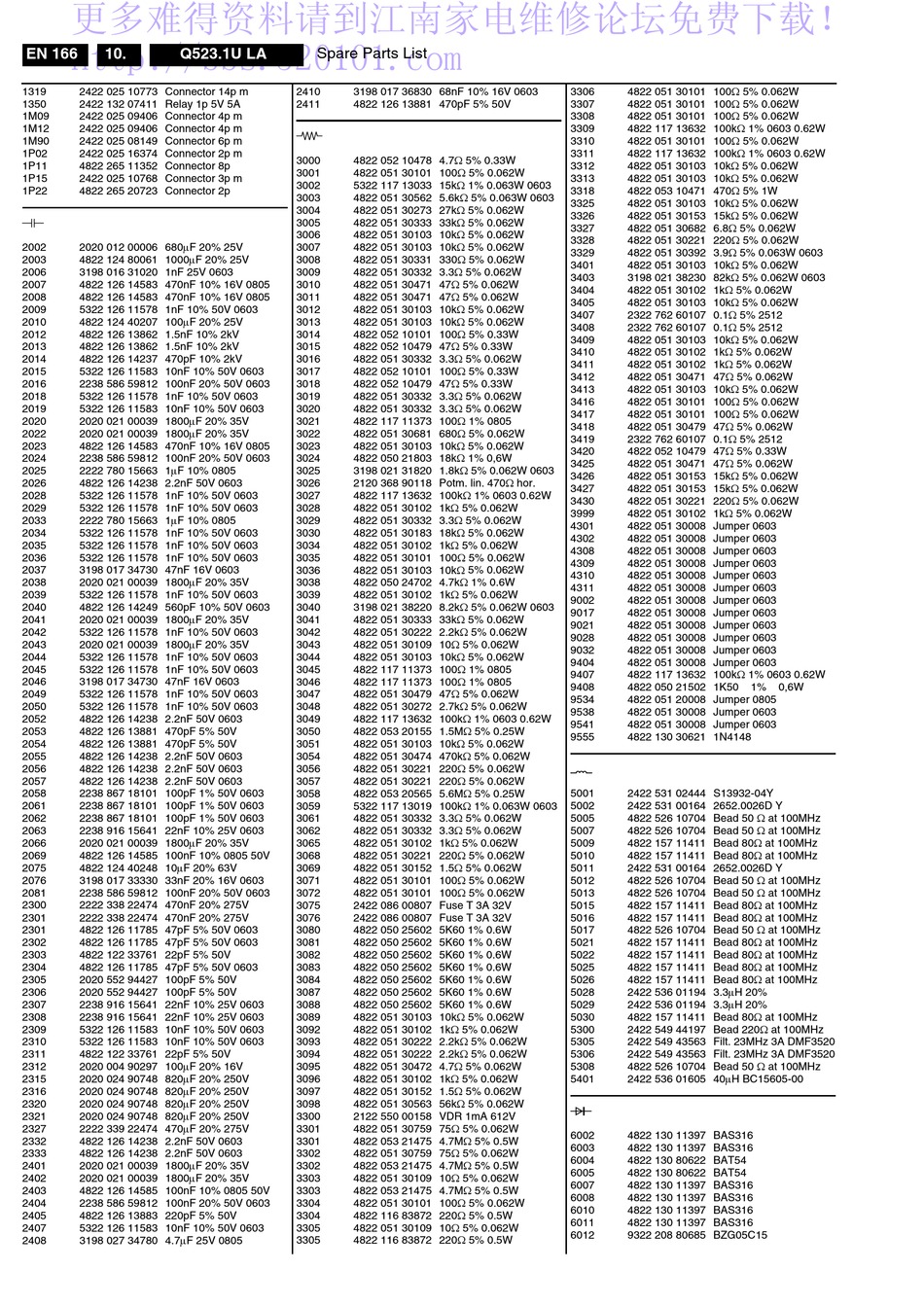

EN 166 10. Q523.1U LA
1319 2422 025 10773 Connector 14p m
1350 2422 132 07411 Relay 1p 5V 5A
1M09 2422 025 09406 Connector 4p m
1M12 2422 025 09406 Connector 4p m
1M90 2422 025 08149 Connector 6p m
1P02 2422 025 16374 Connector 2p m
1P11 4822 265 11352 Connector 8p
1P15 2422 025 10768 Connector 3p m
1P22 4822 265 20723 Connector 2p
g
2002 2020 012 00006 680μF 20% 25V
2003 4822 124 80061 1000μF 20% 25V
2006 3198 016 31020 1nF 25V 0603
2007 4822 126 14583 470nF 10% 16V 0805
2008 4822 126 14583 470nF 10% 16V 0805
2009 5322 126 11578 1nF 10% 50V 0603
2010 4822 124 40207 100μF 20% 25V
2012 4822 126 13862 1.5nF 10% 2kV
2013 4822 126 13862 1.5nF 10% 2kV
2014 4822 126 14237 470pF 10% 2kV
2015 5322 126 11583 10nF 10% 50V 0603
2016 2238 586 59812 100nF 20% 50V 0603
2018 5322 126 11578 1nF 10% 50V 0603
2019 5322 126 11583 10nF 10% 50V 0603
2020 2020 021 00039 1800μF 20% 35V
2022 2020 021 00039 1800μF 20% 35V
2023 4822 126 14583 470nF 10% 16V 0805
2024 2238 586 59812 100nF 20% 50V 0603
2025 2222 780 15663 1μF 10% 0805
2026 4822 126 14238 2.2nF 50V 0603
2028 5322 126 11578 1nF 10% 50V 0603
2029 5322 126 11578 1nF 10% 50V 0603
2033 2222 780 15663 1μF 10% 0805
2034 5322 126 11578 1nF 10% 50V 0603
2035 5322 126 11578 1nF 10% 50V 0603
2036 5322 126 11578 1nF 10% 50V 0603
2037 3198 017 34730 47nF 16V 0603
2038 2020 021 00039 1800μF 20% 35V
2039 5322 126 11578 1nF 10% 50V 0603
2040 4822 126 14249 560pF 10% 50V 0603
2041 2020 021 00039 1800μF 20% 35V
2042 5322 126 11578 1nF 10% 50V 0603
2043 2020 021 00039 1800μF 20% 35V
2044 5322 126 11578 1nF 10% 50V 0603
2045 5322 126 11578 1nF 10% 50V 0603
2046 3198 017 34730 47nF 16V 0603
2049 5322 126 11578 1nF 10% 50V 0603
2050 5322 126 11578 1nF 10% 50V 0603
2052 4822 126 14238 2.2nF 50V 0603
2053 4822 126 13881 470pF 5% 50V
2054 4822 126 13881 470pF 5% 50V
2055 4822 126 14238 2.2nF 50V 0603
2056 4822 126 14238 2.2nF 50V 0603
2057 4822 126 14238 2.2nF 50V 0603
2058 2238 867 18101 100pF 1% 50V 0603
2061 2238 867 18101 100pF 1% 50V 0603
2062 2238 867 18101 100pF 1% 50V 0603
2063 2238 916 15641 22nF 10% 25V 0603
2066 2020 021 00039 1800μF 20% 35V
2069 4822 126 14585 100nF 10% 0805 50V
2075 4822 124 40248 10μF 20% 63V
2076 3198 017 33330 33nF 20% 16V 0603
2081 2238 586 59812 100nF 20% 50V 0603
2300 2222 338 22474 470nF 20% 275V
2301 2222 338 22474 470nF 20% 275V
2301 4822 126 11785 47pF 5% 50V 0603
2302 4822 126 11785 47pF 5% 50V 0603
2303 4822 122 33761 22pF 5% 50V
2304 4822 126 11785 47pF 5% 50V 0603
2305 2020 552 94427 100pF 5% 50V
2306 2020 552 94427 100pF 5% 50V
2307 2238 916 15641 22nF 10% 25V 0603
2308 2238 916 15641 22nF 10% 25V 0603
2309 5322 126 11583 10nF 10% 50V 0603
2310 5322 126 11583 10nF 10% 50V 0603
2311 4822 122 33761 22pF 5% 50V
2312 2020 004 90297 100μF 20% 16V
2315 2020 024 90748 820μF 20% 250V
2316 2020 024 90748 820μF 20% 250V
2320 2020 024 90748 820μF 20% 250V
2321 2020 024 90748 820μF 20% 250V
2327 2222 339 22474 470μF 20% 275V
2332 4822 126 14238 2.2nF 50V 0603
2333 4822 126 14238 2.2nF 50V 0603
2401 2020 021 00039 1800μF 20% 35V
2402 2020 021 00039 1800μF 20% 35V
2403 4822 126 14585 100nF 10% 0805 50V
2404 2238 586 59812 100nF 20% 50V 0603
2405 4822 126 13883 220pF 5% 50V
2407 5322 126 11583 10nF 10% 50V 0603
2408 3198 027 34780 4.7μF 25V 0805
Spare Parts List
2410 3198 017 36830 68nF 10% 16V 0603
2411 4822 126 13881 470pF 5% 50V
f
3000 4822 052 10478 4.7Ω 5% 0.33W
3001 4822 051 30101 100Ω 5% 0.062W
3002 5322 117 13033 15kΩ 1% 0.063W 0603
3003 4822 051 30562 5.6kΩ 5% 0.063W 0603
3004 4822 051 30273 27kΩ 5% 0.062W
3005 4822 051 30333 33kΩ 5% 0.062W
3006 4822 051 30103 10kΩ 5% 0.062W
3007 4822 051 30103 10kΩ 5% 0.062W
3008 4822 051 30331 330Ω 5% 0.062W
3009 4822 051 30332 3.3Ω 5% 0.062W
3010 4822 051 30471 47Ω 5% 0.062W
3011 4822 051 30471 47Ω 5% 0.062W
3012 4822 051 30103 10kΩ 5% 0.062W
3013 4822 051 30103 10kΩ 5% 0.062W
3014 4822 052 10101 100Ω 5% 0.33W
3015 4822 052 10479 47Ω 5% 0.33W
3016 4822 051 30332 3.3Ω 5% 0.062W
3017 4822 052 10101 100Ω 5% 0.33W
3018 4822 052 10479 47Ω 5% 0.33W
3019 4822 051 30332 3.3Ω 5% 0.062W
3020 4822 051 30332 3.3Ω 5% 0.062W
3021 4822 117 11373 100Ω 1% 0805
3022 4822 051 30681 680Ω 5% 0.062W
3023 4822 051 30103 10kΩ 5% 0.062W
3024 4822 050 21803 18kΩ 1% 0,6W
3025 3198 021 31820 1.8kΩ 5% 0.062W 0603
3026 2120 368 90118 Potm. lin. 470Ω hor.
3027 4822 117 13632 100kΩ 1% 0603 0.62W
3028 4822 051 30102 1kΩ 5% 0.062W
3029 4822 051 30332 3.3Ω 5% 0.062W
3030 4822 051 30183 18kΩ 5% 0.062W
3034 4822 051 30102 1kΩ 5% 0.062W
3035 4822 051 30101 100Ω 5% 0.062W
3036 4822 051 30103 10kΩ 5% 0.062W
3038 4822 050 24702 4.7kΩ 1% 0.6W
3039 4822 051 30102 1kΩ 5% 0.062W
3040 3198 021 38220 8.2kΩ 5% 0.062W 0603
3041 4822 051 30333 33kΩ 5% 0.062W
3042 4822 051 30222 2.2kΩ 5% 0.062W
3043 4822 051 30109 10Ω 5% 0.062W
3044 4822 051 30103 10kΩ 5% 0.062W
3045 4822 117 11373 100Ω 1% 0805
3046 4822 117 11373 100Ω 1% 0805
3047 4822 051 30479 47Ω 5% 0.062W
3048 4822 051 30272 2.7kΩ 5% 0.062W
3049 4822 117 13632 100kΩ 1% 0603 0.62W
3050 4822 053 20155 1.5MΩ 5% 0.25W
3051 4822 051 30103 10kΩ 5% 0.062W
3054 4822 051 30474 470kΩ 5% 0.062W
3056 4822 051 30221 220Ω 5% 0.062W
3057 4822 051 30221 220Ω 5% 0.062W
3058 4822 053 20565 5.6MΩ 5% 0.25W
3059 5322 117 13019 100kΩ 1% 0.063W 0603
3061 4822 051 30332 3.3Ω 5% 0.062W
3062 4822 051 30332 3.3Ω 5% 0.062W
3065 4822 051 30102 1kΩ 5% 0.062W
3068 4822 051 30221 220Ω 5% 0.062W
3069 4822 051 30152 1.5Ω 5% 0.062W
3071 4822 051 30101 100Ω 5% 0.062W
3072 4822 051 30101 100Ω 5% 0.062W
3075 2422 086 00807 Fuse T 3A 32V
3076 2422 086 00807 Fuse T 3A 32V
3080 4822 050 25602 5K60 1% 0.6W
3081 4822 050 25602 5K60 1% 0.6W
3082 4822 050 25602 5K60 1% 0.6W
3083 4822 050 25602 5K60 1% 0.6W
3084 4822 050 25602 5K60 1% 0.6W
3087 4822 050 25602 5K60 1% 0.6W
3088 4822 050 25602 5K60 1% 0.6W
3089 4822 051 30103 10kΩ 5% 0.062W
3092 4822 051 30102 1kΩ 5% 0.062W
3093 4822 051 30222 2.2kΩ 5% 0.062W
3094 4822 051 30222 2.2kΩ 5% 0.062W
3095 4822 051 30472 4.7Ω 5% 0.062W
3096 4822 051 30102 1kΩ 5% 0.062W
3097 4822 051 30152 1.5Ω 5% 0.062W
3098 4822 051 30563 56kΩ 5% 0.062W
3300 2122 550 00158 VDR 1mA 612V
3301 4822 051 30759 75Ω 5% 0.062W
3301 4822 053 21475 4.7MΩ 5% 0.5W
3302 4822 051 30759 75Ω 5% 0.062W
3302 4822 053 21475 4.7MΩ 5% 0.5W
3303 4822 051 30109 10Ω 5% 0.062W
3303 4822 053 21475 4.7MΩ 5% 0.5W
3304 4822 051 30101 100Ω 5% 0.062W
3304 4822 116 83872 220Ω 5% 0.5W
3305 4822 051 30109 10Ω 5% 0.062W
3305 4822 116 83872 220Ω 5% 0.5W
3306 4822 051 30101 100Ω 5% 0.062W
3307 4822 051 30101 100Ω 5% 0.062W
3308 4822 051 30101 100Ω 5% 0.062W
3309 4822 117 13632 100kΩ 1% 0603 0.62W
3310 4822 051 30101 100Ω 5% 0.062W
3311 4822 117 13632 100kΩ 1% 0603 0.62W
3312 4822 051 30103 10kΩ 5% 0.062W
3313 4822 051 30103 10kΩ 5% 0.062W
3318 4822 053 10471 470Ω 5% 1W
3325 4822 051 30103 10kΩ 5% 0.062W
3326 4822 051 30153 15kΩ 5% 0.062W
3327 4822 051 30682 6.8Ω 5% 0.062W
3328 4822 051 30221 220Ω 5% 0.062W
3329 4822 051 30392 3.9Ω 5% 0.063W 0603
3401 4822 051 30103 10kΩ 5% 0.062W
3403 3198 021 38230 82kΩ 5% 0.062W 0603
3404 4822 051 30102 1kΩ 5% 0.062W
3405 4822 051 30103 10kΩ 5% 0.062W
3407 2322 762 60107 0.1Ω 5% 2512
3408 2322 762 60107 0.1Ω 5% 2512
3409 4822 051 30103 10kΩ 5% 0.062W
3410 4822 051 30102 1kΩ 5% 0.062W
3411 4822 051 30102 1kΩ 5% 0.062W
3412 4822 051 30471 47Ω 5% 0.062W
3413 4822 051 30103 10kΩ 5% 0.062W
3416 4822 051 30101 100Ω 5% 0.062W
3417 4822 051 30101 100Ω 5% 0.062W
3418 4822 051 30479 47Ω 5% 0.062W
3419 2322 762 60107 0.1Ω 5% 2512
3420 4822 052 10479 47Ω 5% 0.33W
3425 4822 051 30471 47Ω 5% 0.062W
3426 4822 051 30153 15kΩ 5% 0.062W
3427 4822 051 30153 15kΩ 5% 0.062W
3430 4822 051 30221 220Ω 5% 0.062W
3999 4822 051 30102 1kΩ 5% 0.062W
4301 4822 051 30008 Jumper 0603
4302 4822 051 30008 Jumper 0603
4308 4822 051 30008 Jumper 0603
4309 4822 051 30008 Jumper 0603
4310 4822 051 30008 Jumper 0603
4311 4822 051 30008 Jumper 0603
9002 4822 051 30008 Jumper 0603
9017 4822 051 30008 Jumper 0603
9021 4822 051 30008 Jumper 0603
9028 4822 051 30008 Jumper 0603
9032 4822 051 30008 Jumper 0603
9404 4822 051 30008 Jumper 0603
9407 4822 117 13632 100kΩ 1% 0603 0.62W
9408 4822 050 21502 1K50
9534 4822 051 20008 Jumper 0805
9538 4822 051 30008 Jumper 0603
9541 4822 051 30008 Jumper 0603
9555 4822 130 30621 1N4148
b
5001 2422 531 02444 S13932-04Y
5002 2422 531 00164 2652.0026D Y
4822 526 10704 Bead 50 Ω at 100MHz
5005
4822 526 10704 Bead 50 Ω at 100MHz
5007
5009 4822 157 11411 Bead 80Ω at 100MHz
5010 4822 157 11411 Bead 80Ω at 100MHz
5011 2422 531 00164 2652.0026D Y
4822 526 10704 Bead 50 Ω at 100MHz
5012
4822 526 10704 Bead 50 Ω at 100MHz
5013
5015 4822 157 11411 Bead 80Ω at 100MHz
5016 4822 157 11411 Bead 80Ω at 100MHz
4822 526 10704 Bead 50 Ω at 100MHz
5017
5021 4822 157 11411 Bead 80Ω at 100MHz
5022 4822 157 11411 Bead 80Ω at 100MHz
5025 4822 157 11411 Bead 80Ω at 100MHz
5026 4822 157 11411 Bead 80Ω at 100MHz
5028 2422 536 01194 3.3μH 20%
5029 2422 536 01194 3.3μH 20%
5030 4822 157 11411 Bead 80Ω at 100MHz
5300 2422 549 44197 Bead 220Ω at 100MHz
5305 2422 549 43563 Filt. 23MHz 3A DMF3520
5306 2422 549 43563 Filt. 23MHz 3A DMF3520
4822 526 10704 Bead 50 Ω at 100MHz
5308
5401 2422 536 01605 40μH BC15605-00
d
6002 4822 130 11397 BAS316
6003 4822 130 11397 BAS316
6004 4822 130 80622 BAT54
6005 4822 130 80622 BAT54
6007 4822 130 11397 BAS316
6008 4822 130 11397 BAS316
6010 4822 130 11397 BAS316
6011 4822 130 11397 BAS316
6012 9322 208 80685 BZG05C15
1% 0,6W
