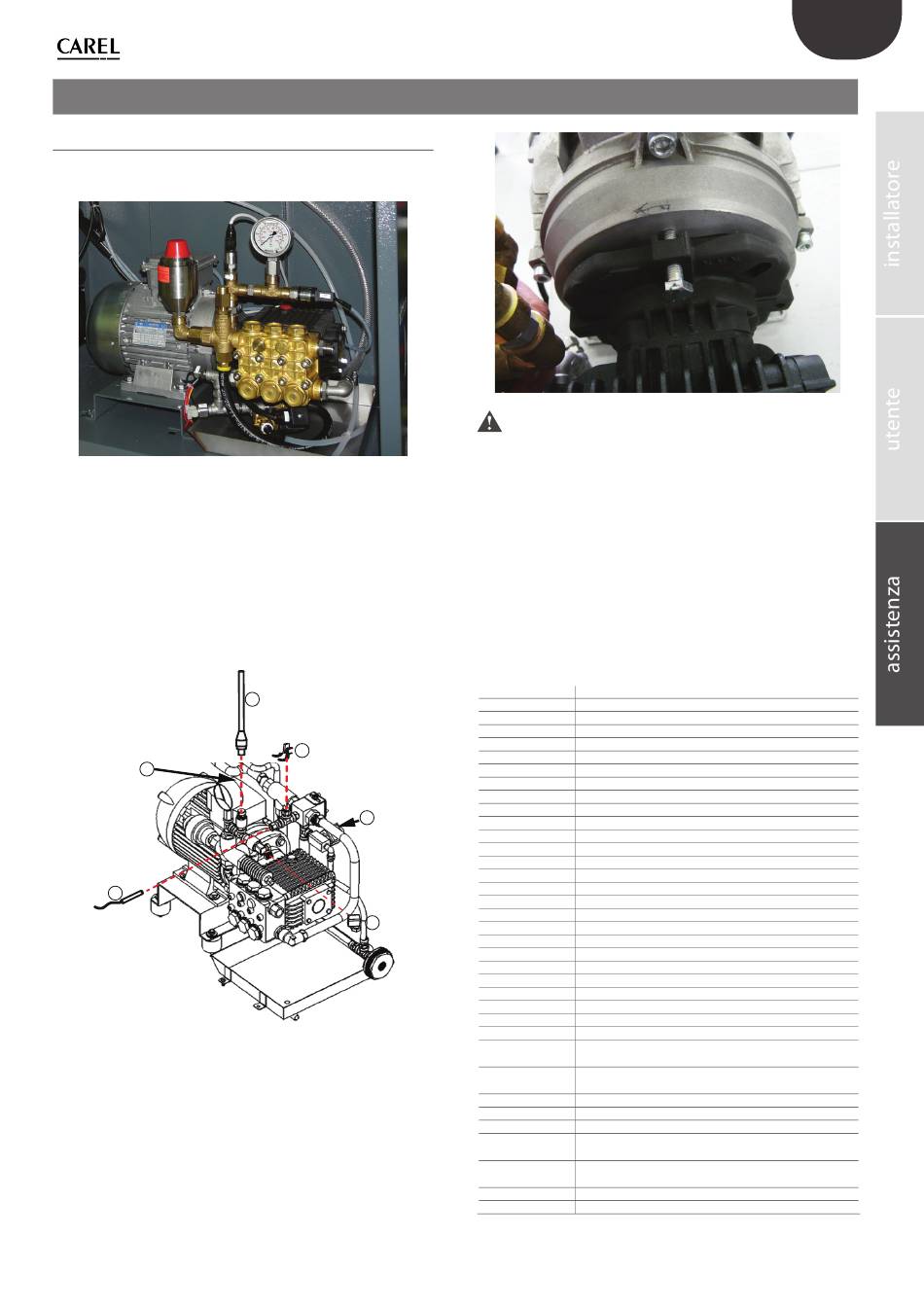

3. SOSTITUZIONE DEI COMPONENTI CABINET

3.1 Motore, pompa e relativi componenti

Questo capitolo fornisce spiegazioni sulla sostituzione del motore, della
pompa e di tutti i componenti esterni ad essi direttamente collegati.
1. ripetere i punti da 1 a 6, come paragrafo 2.2 sottoparagrafo
"Sostituzione delle guarnizioni";
2.
rimuovere i cavi di potenza dal motore facendo attenzione ai
terminali a cui i cavi sono collegati!
3. rimuovere la sonda temperatura (Fig. 4.b rif. F);
4.
rimuovere i connettori della sonda pressione, (Fig. 4.b rif. B) del
pressostato massima pressione (Fig. 4.b rif. C) e della valvola di
sicurezza (Fig. 4.b rif. D);
5. svitare il supporto pompa dal cabinet;
6.
estrarre motore e pompa dal cabinet;
A
F
Fig. 3.b
Legenda:
A coperchio collegamenti motore
B connettore trasduttore pressione
C connettore pressostato HP
D connettore elettrovalvola bypass
E faston valvola termica
F sonda di temperatura NTC
7.
svitare le viti tra pompa e motore. Nel caso in cui la rimozione della
pompa fosse diffi coltosa, utilizzare le viti di accoppiamento come
estrattore (Fig. 4.c);
8.
svitare motore dalla piastra.
Fig. 3.a
B
E
D
C
D
Attenzione: non perdere la spina tra motore e pompa
Ora è possibile sostituire il motore (continuare per la pompa)
9.
smontare tutti i componenti necessari nella sequenza raffi gurata;
10. rimuovere la valvola di ricircolo nella sequenza raffi gurata ora è
possibile sostituire la pompa;
11.
rimontare tutti i componenti nell'ordine inverso;
12. usando il tefl on liquido per le connessioni ad alta pressione. Aspettare
che il tefl on liquido asciughi per almeno 6 h prima di alimentare
idraulicamente le parti assmblate;
13.
aprire alimentazione esterna acqua;
14. riempire i fi ltri di acqua (Fig. 1.c);
15. chiudere la sezione idraulica;
16.
accendere humiFog.
UAKP100D00 Kit pompa ottone per UA100
UAKP100D01 Kit pompa inox per UA100
UAKP100D12 Kit pompa inox per UA100 + sm + silicone free
UAKP200D00 Kit pompa ottone per UA200
UAKP200D01 Kit pompa inox per UA200
UAKP200D02 Kit pompa inox per UA200 + silicone free
UAKP200D10 Kit pompa ottone per UA200 + sm
UAKP200D11 Kit pompa inox per UA200 + sm
UAKP200D12 Kit pompa inox per UA200 + sm + silicone free
UAKP320D10 Kit pompa ottone per UA320 + sm
UAKP320D11 Kit pompa inox per UA320 + sm
UAKP320D12 Kit pompa inox per UA320 + sm + silicone free
UAKP460D10 Kit pompa ottone per UA460 + sm
UAKP460D11 Kit pompa inox per UA460 + sm
UAKP460D12 Kit pompa inox per UA460 + sm + silicone free
UAKP600D10 Kit pompa ottone per UA600 + sm
UAKP600D11 Kit pompa inox per UA600 + sm
UAKP600D12 Kit pompa inox per UA600 + sm + silicone free
UAKP1K0D10 Kit pompa ottone per UA1K0 + sm
UAKP1K0D11 Kit pompa inox per UA1K0 + sm
UAKP1K0D12 Kit pompa inox per UA1K0 + sm + silicone free
UAKM075F50 Kit motore elettrico 1hp per UA100HD-UA200HD-UA100ZD-
UA200ZD
UAKM150F50 Kit motore elettrico 2hp per UA320HD-UA460HD-UA320ZD-
UA460ZD
UAKM220F50 Kit motore elettrico 3hp per UA600HD UA600ZD
UAKM300F50 Kit motore elettrico 3hp per UA1K0HL UA1K0ZL
UAKM075F60 Kit motore elettrico 1hp per UA100HU-UA200HU-UA100ZU-
UA200ZU
UAKM150F60 Kit motore elettrico 2hp per UA360HU-UA420HU-UA360ZU-
UA420ZU
UAKM220F60 Kit motore elettrico 3hp per UA600HU-UA600ZU
UAKM300F60 Kit motore elettrico 3hp per UA1K0HM UA1K0ZM
