Tabella riepilogativa degli interventi di controllo e manutenzione.
Pompa
Controllo/sostituzione
fi ltri acqua
controllo livello olio
sostituzione olio
Controllo/sostituzione guarnizioni e valvole
Attenzione: dopo le prime 50 h di esercizio è necessario sostituire
l'olio della pompa.
Attenzione: se al controllo "delle 1000 h" non si rilevano perdite o
malfunzionamenti si valuti l'eveltualità di rimandare la sostituzione.
Mediamente nelle condizioni di funzionamento ottimale tale processo si
rende necessario intorno alle 3000 h.
Telaio e sistema di distribuzione ambiente
ispezione visiva
ugelli intasati
elettrovalvole
accessori
scarichi e acqua
separatore di gocce
Le installazioni delle AHU o delle condotte devono, inoltre, essere
conformi con le norme nazionali in materia di manutenzione (ASHRAE
12-2000, VDI 6022, UNI 8884, VDI 3803, ecc.).
Si prega di notare che:
•
il personale addetto alla manutenzione dovrà ripristinare il contaore
dopo aver eff ettuato ciscuna delle operazioni di manutenzione
preventiva elencate nelle colonne "dopo 50 ore", e "ogni 1000 ore".
Se il contaore non verrà ripristinato, gli avvisi per la manutenzione
non saranno più emessi (il ripristiono del contaore deve essere fatto
secondo la procedura capitolo 9.8 Menù Manutentore/submenù f/
maschera 02);
•
il personale addetto alla manutenzione è responsabile per gli eventuali
malfunzionamenti dovuti alla mancanza di manutenzione preventiva.
Il regolatore emetterà il codice di avviso manutenzione "C5" dopo le
prime 50 ore e, successivamente, il codice di avviso manutenzione
ordinaria "CL" ogni 2000 ore come promemoria per le successive
operazioni;
•
la mancata sostituzione dell'olio dopo le prime 50 ore può causare
gravi danni alle pompe riducendone la durata;
•
le segnalazioni di manutenzione non bloccano il funzionamento di
humiFog:

1. MANUTENZIONE PREVENTIVA

mensile ogni 1000 h
x
x
x
x
Tab. 1.a
ogni 1000 h
x
x
x
x
x
Tab. 1.b

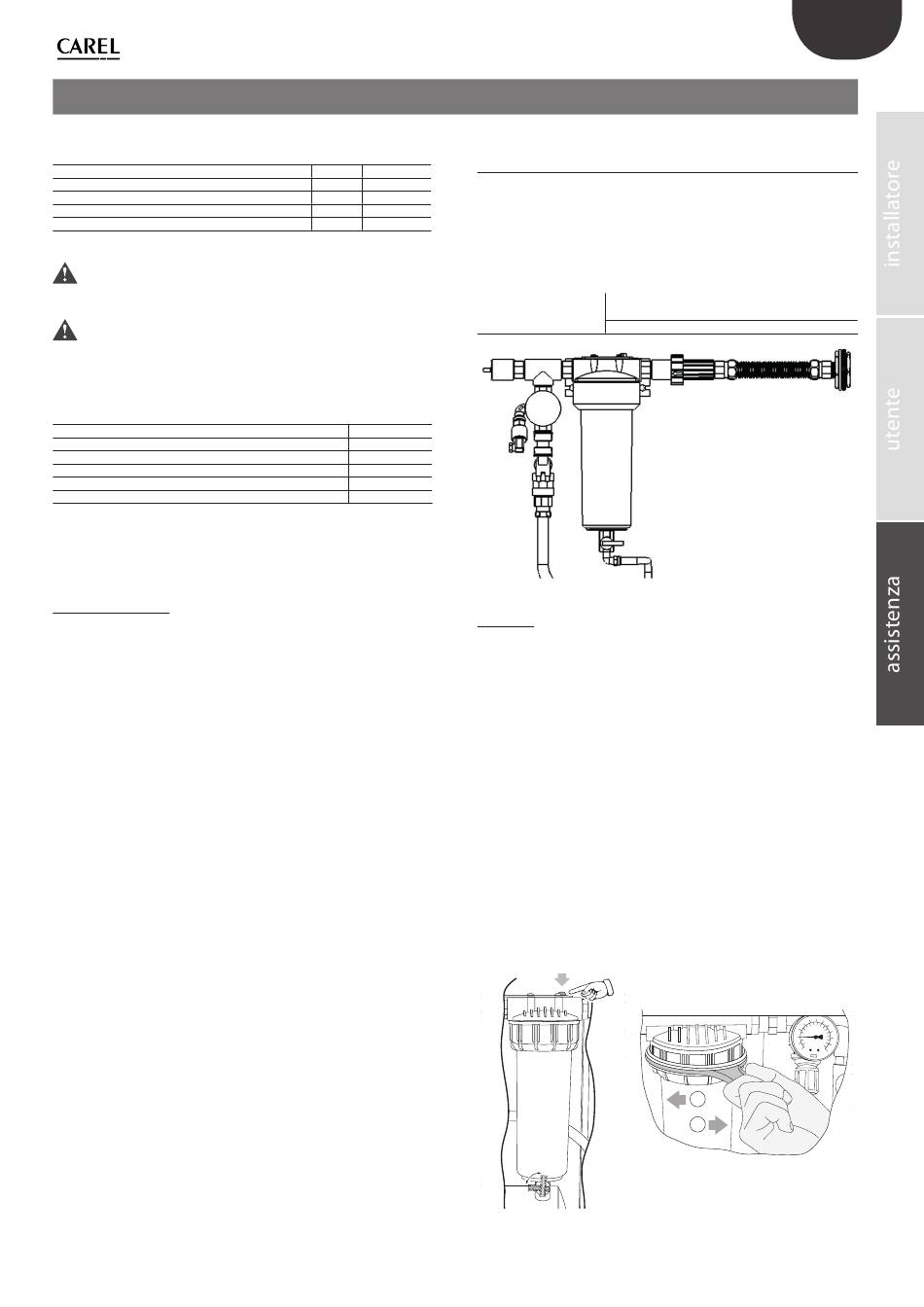

1.1 Manutenzione preventiva del fi ltro
dell'acqua
Il controllo dei fi ltri va eff ettuato mensilmente, mentre la sostituzione del
fi ltro da 9" (Fig. 1.c) va eseguita solo se la diff erenza di pressione tra i due
manometri in Fig. 1.a è > di 0,5 bar.
1. accedere alla sezione idraulica;
2. aprire il rubinetto esterno dell'acqua di alimentazione;
3.
controllare la caduta di pressione sul fi ltro dell'acqua.
∆P= PIN - PUSC ≤ 0,5 bar? SI= procedere con le rimanenti operazioni di manu-
tenzione
NO= sostituire le cartucce
Procedura:
1.
spegnere humiFog;
2.
chiudere alimentazione acqua esterna;
3. accedere alla sezione idraulica;
4. scaricare il fi ltro: aprire il rubinetto inferiore del fi ltro, premere il tappo
di blocco superiore per scaricare completamente il fi ltro (Fig. 1.b).
5.
aprire il fi ltro: sbloccare la ghiera utilizzando la chiave di apertura fi ltro
in dotazione (Fig. 1.d);
6. sostituire la cartuccia;
7.
chiudere il fi ltro (Fig. 1.d);
8.
riempire il fi ltro di acqua:
•
chiudere il rubinetto inferiore del fi ltro;
•
aprire il rubinetto acqua di alimentazione (esterno);
•
premere spingendo verso destra il tappo superiore di colore nero
posto sul fi ltro fi no alla fuoriuscita dell'acqua intorno al tappo
(Fig. 1.c);
•
asciugare l'acqua gocciolata.
9.
chiudere la sezione idraulica;
10. acendere humiFog;
11.
le cartucce sono fabbricate in poliproprilene: smaltirle in conformità
con le norme/leggi locali.
KIT FILTRO lavabile
3
2
1
60 μm
Fig. 1.b
7 "humiFog multizone - ricambi" +0300068IE - rel. 1.0 - 15.01.2014
ITA
Fig. 1.a
4
3
2
1
5
7
Fig. 1.c
5
6
7
