5. SOSTITUZIONE E PULIZIA DEI COMPONENTI DEL TELAIO

Attenzione:
•
usare tefl on liquido garantito per pressione acqua fi no a 100 bar, per
sigillare le connessioni idrauliche;
•
attendere 3 ore affi nchè il tefl on faccia presa.

5.1 Perdite di acqua

•
risolvere usando tefl on liquido per tutte le connessioni senza o-ring o
tenute in gomma;
•
se necessario, sostituire i componenti come descritto nel paragrafo
successivo.
Rimuovere i componenti da pulire
1. rimuovere i componenti non in acciaio inossidabile (per esempio
o-ring degli ugelli);
2.
immergere le parti in acciaio inossidabile in soluzione di acqua e
aceto per 12 ore (usare /5 d'acqua e 1/5 d'aceto);
3. risciacquare con acqua;
4.
per incrostazioni di calcare particolarmente resistenti usare aceto
puro per 12 ore;
5. rimontare i componenti seguendo l'ordine inverso.

5.2 Sostituzione

1.
spegnere humifog;
2. chiudere il rubinetto di alimentazione acqua esterna;
3. rimuovere i connettori dalle elettrovalvole.
Ugelli e tappi
Attenzione: ricordare le posizioni di ugelli/ tappi
4. Sostituire con estrema cura.
Collettori verticali
Attenzione:
•
ricordare la posizione di ciascun collettore;
•
preservare l'integrità delle valvole NO e NC
5. rimuovere il fl essibile;
6. rimuovere la bobina dell'elettrovalvola NO, NC
7.
rimuovere il kit per il montaggio di un collettore verticale con viti e
;
rondelle
8. rimuovere l'adattatore per il collegamento del fl essibile;
9.
svitare l'elettrovalvola NA.
10.
svitare l'elettrovalvola NC;
5
10
"humiFog multizone - ricambi" +0300068IE - rel. 1.0 - 15.01.2014

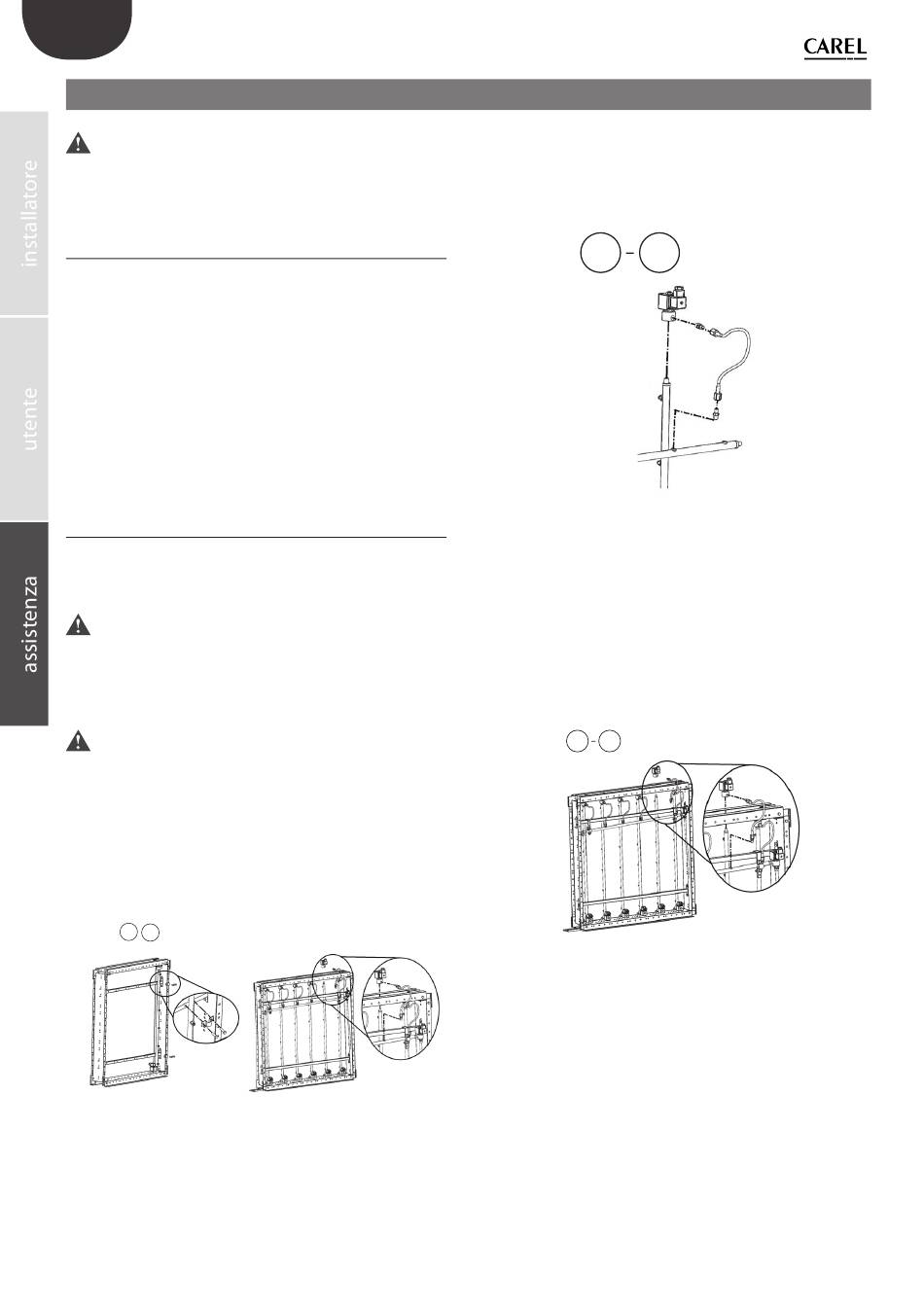

Fig. 5.a
Valvole Nc e raccordi Rd
11.
elettrovalvole: rimuovere la bobina
12.
svitare l'elettrovalvola NC/raccordi RD dal collettore verticale;
13. svitare l'adattatore del fl essibile dal corpo valvola
14.
svitare l'adattatore per il fl essibile dal distributore
11
Collettore orizzontale
15. rimuovere i
kit per il montaggio di un collettore verticale con viti e
rondelle ;
16.
svitare i raccordi fl essibili
17. svitare l'elettrovalvola NO (valvola di ventilazione) ;
18.
svitare l'adattatore per il fl essibile dal distributore
19.
togliere il raccordo ad angolo per lo scarico dell'elettrovalvola NA;
20. svitare la curva G1/ " M/F.
18 20
12
14
Fig. 5.b
Fig. 5.c
