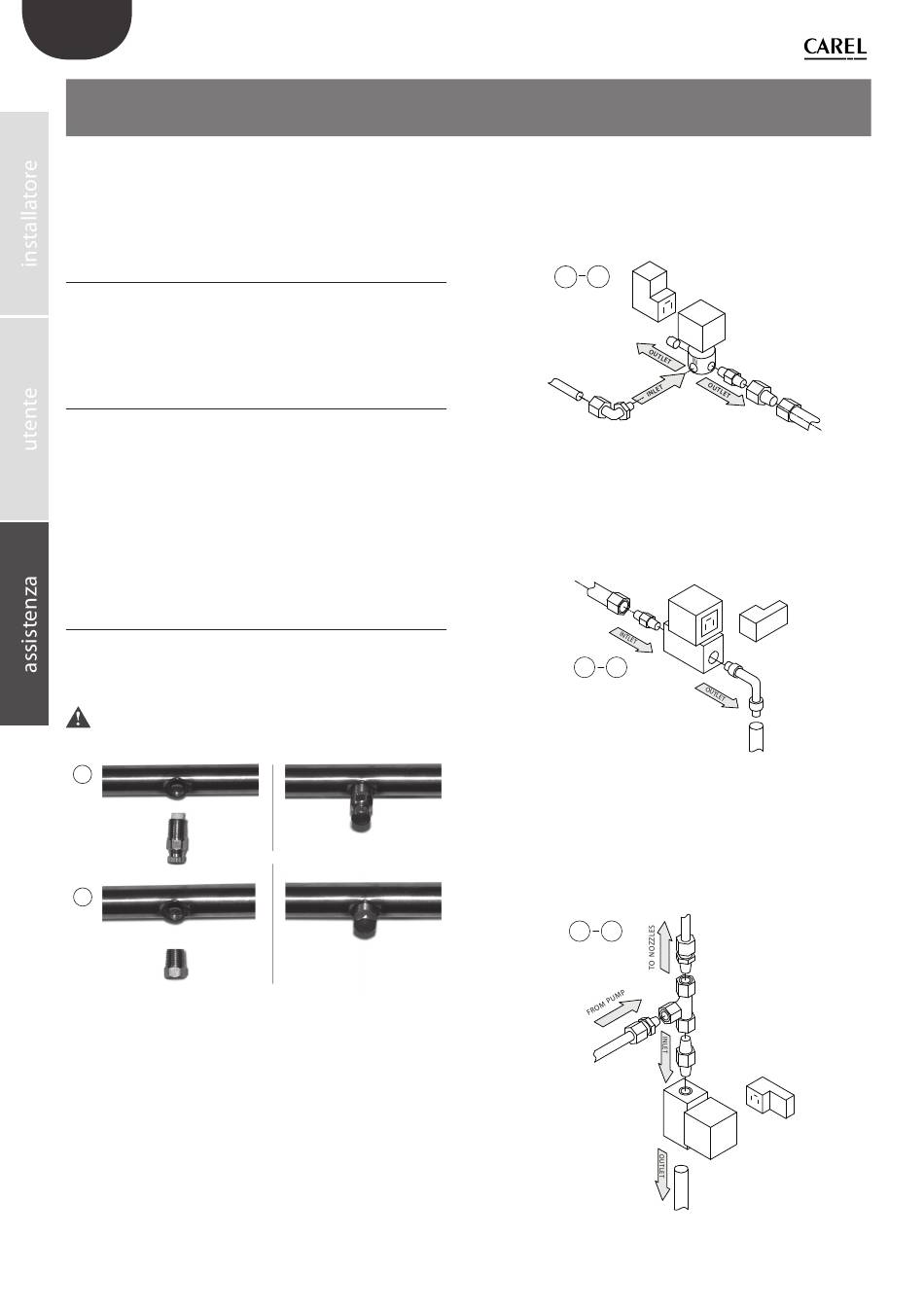

7. SOSTITUZIONE E PULIZIA COMPONENTI SISTEMA DI
Prima di eff ettuare le operazioni seguenti assicurarsi di aver spento
humifog e di avere chiuso il rubinetto dell'acqua di alimento. Nello
sconnettere i vari componenti del circuito idraulico si possono avere delle
fuoriuscite d'acqua.

7.1 Perdite di acqua

A. risolvere usando tefl on liquido per tutte le connessioni senza o-ring
o tenute in gomma;
B. se necessario, sostituire i componenti come descritto nel paragrafo
5. 4.2

7.2 Pulizia

1.
rimuovere i componenti da pulire;
2.
rimuovere i componenti non in acciaio inossidabile (per esempio
o-ring degli ugelli);
3.
immergere le parti in acciaio inossidabile in soluzione di acqua e
aceto per 12 ore (usare/5 d'acqua e 1/5 d'aceto);
4. risciacquare con acqua;
5. per incrostazioni di calcare particolarmente resistenti usare aceto
puro per 12 ore;
6.
rimontare i componenti seguendo l'ordine inverso.

7.3 Sostituzione

1. spegnere humiFog;
2. chiudere il rubinetto di alimentazione acqua esterna.
Sostituzione ugelli e tappi
Attenzione: ricordare le posizioni di ugelli (A) e tappi (B). Sostituire
con estrema cura.
A
B
Sostituzione valvole di intercettazione NC
Importante: le valvole di intercettazione sono elettrovalvole
"normalmente chiuse", nel corpo valvola troviamo tre connessioni da
G1/8"f (vedi Fig. a lato).
Importante ricordare che l' ingresso acqua è il foro che si trova in
posizione centrale mentre i due fori laterali sono due uscite che possono
essere usate:
•
singolarmente chiudendo con un tappo da G1/8"m l'uscita non
utilizzata;
•
entrambe se questo può semplifi care i collegamenti idraulici.
"humiFog multizone - ricambi" +0300068IE - rel. 1.0 - 15.01.2014
DISTRIBUZIONE
Fig. 7.a
3. scollegare il connettore elettrico;
4.
scollegare il tubo di alimentazione acqua in pressione;
5.
svitare la valvola dai raccordi;
6. svitare il raccordo di ingresso alla valvola;
7. svitare il tappo dall'uscita acqua valvola non utilizzato.
3 7
Sostituzione valvole di scarico na fi ne linea
8. scollegare il connettore elettrico;
9.
scollegare il tubo di scarico acqua;
10.
svitare dalla valvola il raccordo per il tubo di scarico;
11. svitare la valvola e il relativo nipplo dal collettore di distribuzione.
8 11
Sostituzione valvole di scarico na tra pompa e sistema di
distribuzione
12. scollegare il connettore elettrico;
13. scollegare il tubo di scarico acqua;
14.
svitare dalla valvola il raccordo per il tubo di scarico;
15.
svitare la valvola e il relativo nipplo dal "T".
12 15
14
Fig. 7.b
Fig. 7.c
Fig. 7.d
