34 VAV Controller—Variable Air Volume Controller
V A V 1 4 0
A A A
AI1 AI2 AI3 AI4 AI5
C O M C O M C O M
DS I
A A A
AI1 AI2 AI3 AI4 AI5 AI6
COM COM COM
V A V 1 4 1
A A A
AI1 AI2 AI3 AI4 AI5
C O M C O M C O M
DS I
A A A
AI1 AI2 AI3 AI4 AI5 AI6
COM COM COM

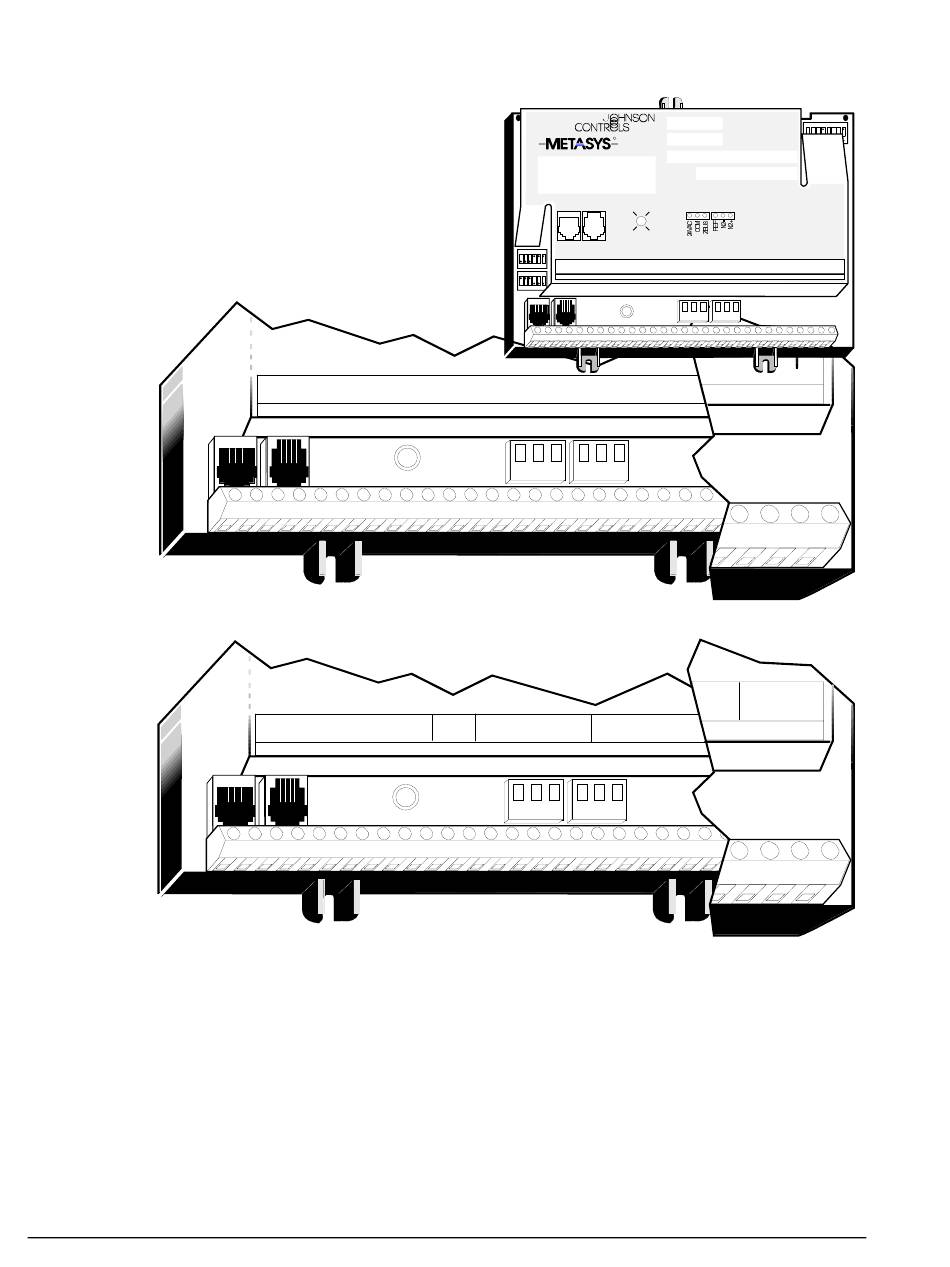

Figure 12: VAV140 and VAV141--Terminal Strip Models
