IT7-MAX2 7
マザーボードをシャーシに取り付ける
マザーボードにプロセッサを取り付けた後、 シャーシにマザーボードを固定することができるよ
うになります。まず、シャーシにマザーボードを固定する必要があります。ほとんどのコンピュ
ータシャーシには、 多くの取り付け穴の付いた台が付属しており、 それを使用することでマザー
ボードをしっかり取り付けたり、 同時にショートを避けることができます。 シャーシに付属する
飾りボタンかスペーサーを使用してマザーボードを固定します。
システムメモリの取り付け
このマザーボードでは、3 つの 184 ピン DDR DIMM スロットメモリ拡張を提供します。最小メ
モリは 64 MB で、最大メモリは 2GB DDR SDRAM です。

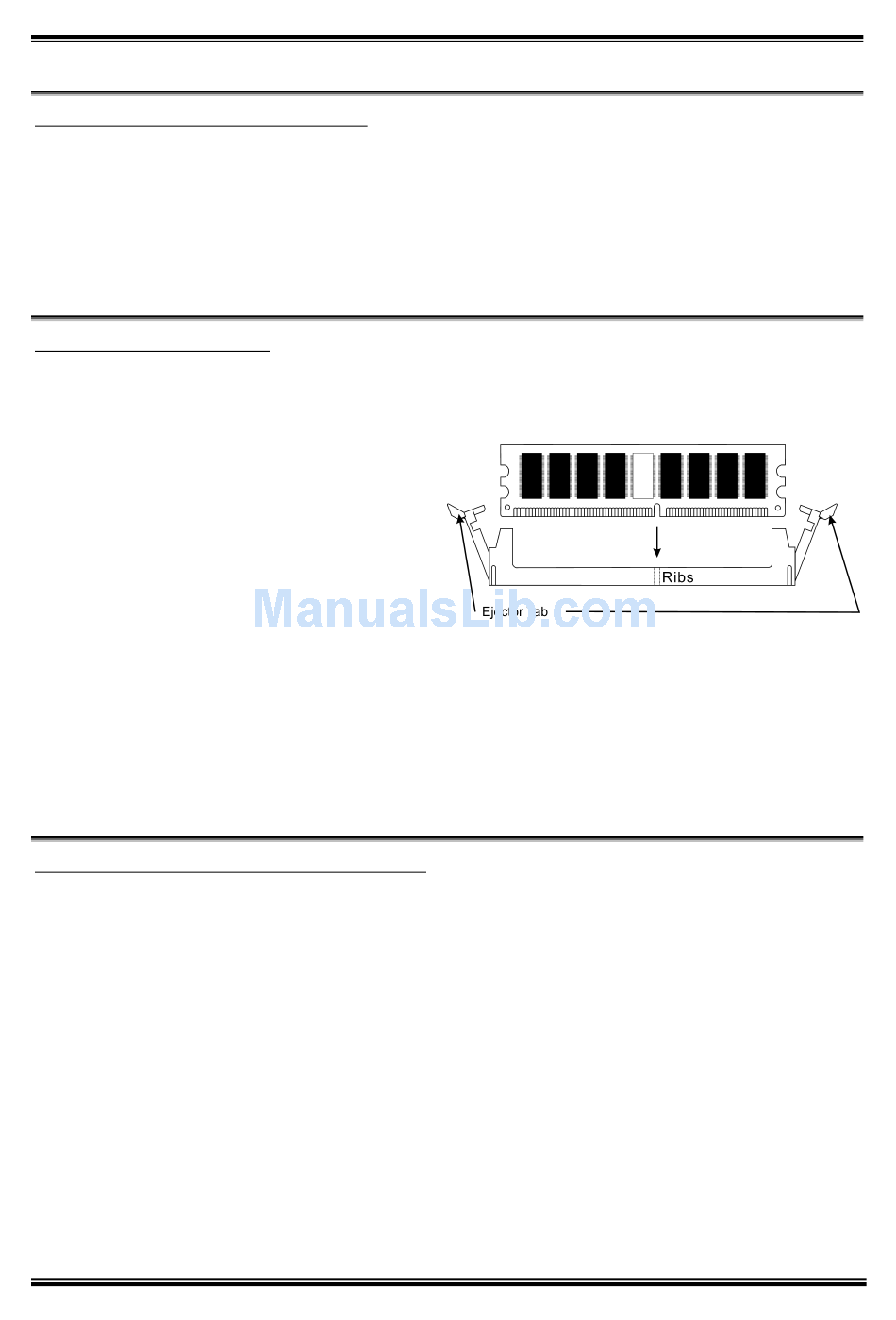

DDR DIMM を図に示すように拡張スロット
に差し込みます。モジュールがソケットに
どのように固定されているか注意してくだ
さい。これにより、DDR DIMM モジュール
に差し込む方法が 1 つしかないことを確認
できます。DDR DIMM モジュールを DDR
DIMM ソケットにしっかりと押し込み、 モジュールが DDR DIMM ソケットに完全に差し込まれ
ていることを確認します。
これらのモジュールに対して、DIMM1 から DIMM3 まで順に差し込むようにお勧めします。
次に、 すべての必要なデバイスケーブルをマザーボードの関連ヘッダとコネクタに接続して、 シ
ステムのハードウェア取付けを終了する必要があります。
コネクタ、ヘッダ、スイッチおよびアダプタ
コンピュータのケース内部には、 複数のケーブルやプラグを接続できます。 これらのケーブルや
プラグは、 通常マザーボードにあるコネクタに 1 つずつ接続されます。 ケーブルの接続方向には
十分な注意を払い、また必要に応じ、コネクタの第 1 ピンの位置にも注目する必要があります。
SCSI アダプタ、AGP アダプタのような特殊なニーズ向けには、それに対応したアダプタを取り
付けてください。 アダプタをマザーボードのスロットに取り付けたら、 ネジでシャーシの背面パ
ネルに固定してください。
詳細については、ユーザーズマニュアルの完全版を参照してください。
