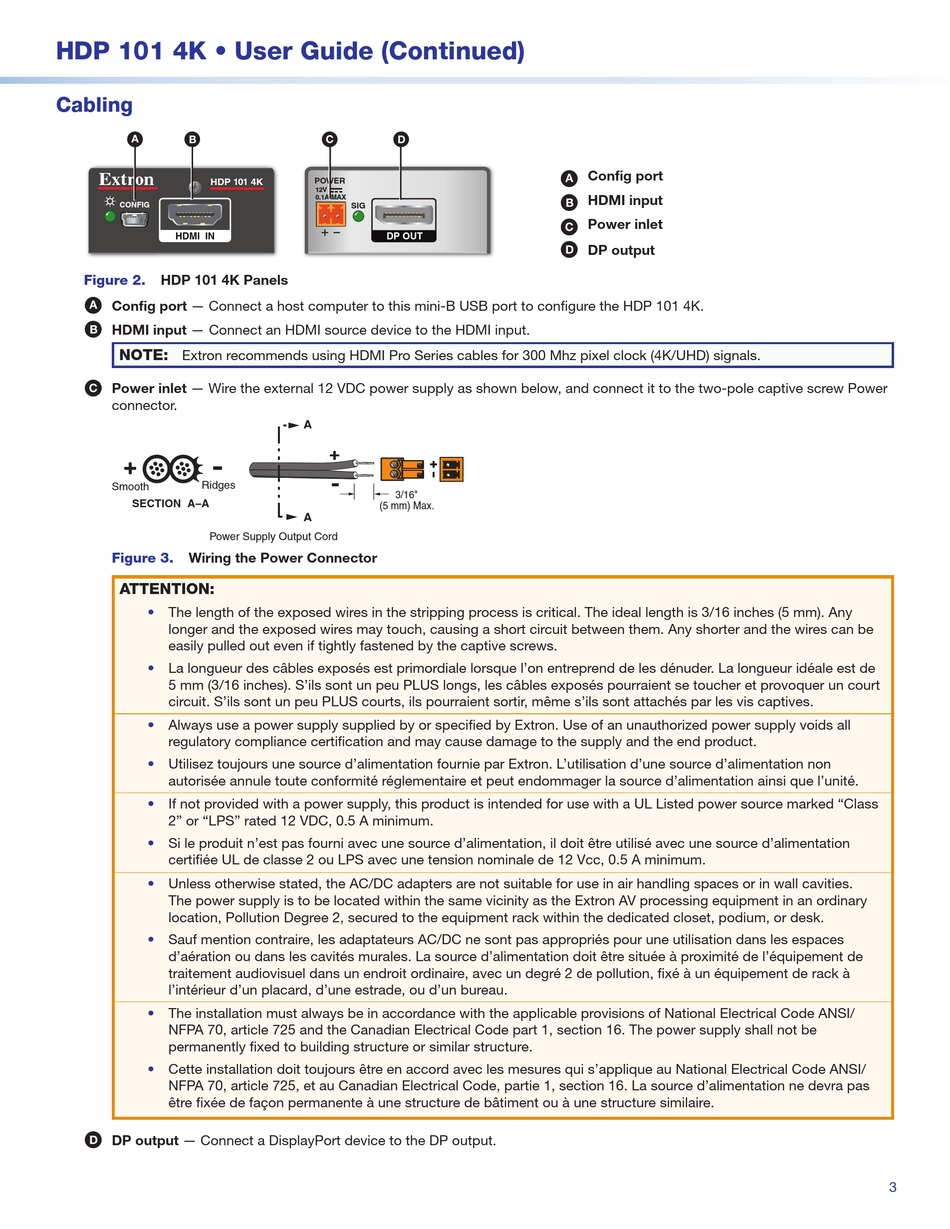

Extron electronics HDP 101 4K User Manual page 3

HDP 101 4K • User Guide (Continued)
Cabling
A B
L
HDP 101 4K
CONFIG
HDMI IN
HDP 101 4K Panels
Figure 2.
A Config port — Connect a host computer to this mini-B USB port to configure the HDP 101 4K.
B HDMI input — Connect an HDMI source device to the HDMI input.
A
NOTE:
Extron recommends using HDMI Pro Series cables for 300 Mhz pixel clock (4K/UHD) signals.
L
HDP HDP 101 4K P P P P
C Power inlet — Wire the external 12 VDC power supply as shown below, and connect it to the two-pole captive screw Power
connector.
CONFIG
HDMI IN I I I N N N N N N
Ridges
Smooth
SECTION A–A
Power Supply Output Cord
Figure 3. Wiring the Power Connector
ATTENTION:
• The length of the exposed wires in the stripping process is critical. The ideal length is 3/16 inches (5 mm). Any
longer and the exposed wires may touch, causing a short circuit between them. Any shorter and the wires can be
easily pulled out even if tightly fastened by the captive screws.
• La longueur des câbles exposés est primordiale lorsque l'on entreprend de les dénuder. La longueur idéale est de
5 mm (3/16 inches). S'ils sont un peu PLUS longs, les câbles exposés pourraient se toucher et provoquer un court
circuit. S'ils sont un peu PLUS courts, ils pourraient sortir, même s'ils sont attachés par les vis captives.
• Always use a power supply supplied by or specified by Extron. Use of an unauthorized power supply voids all
regulatory compliance certification and may cause damage to the supply and the end product.
• Utilisez toujours une source d'alimentation fournie par Extron. L'utilisation d'une source d'alimentation non
autorisée annule toute conformité réglementaire et peut endommager la source d'alimentation ainsi que l'unité.
• If not provided with a power supply, this product is intended for use with a UL Listed power source marked "Class
2" or "LPS" rated 12 VDC, 0.5 A minimum.
• Si le produit n'est pas fourni avec une source d'alimentation, il doit être utilisé avec une source d'alimentation
certifiée UL de classe 2 ou LPS avec une tension nominale de 12 Vcc, 0.5 A minimum.
• Unless otherwise stated, the AC/DC adapters are not suitable for use in air handling spaces or in wall cavities.
The power supply is to be located within the same vicinity as the Extron AV processing equipment in an ordinary
location, Pollution Degree 2, secured to the equipment rack within the dedicated closet, podium, or desk.
• Sauf mention contraire, les adaptateurs AC/DC ne sont pas appropriés pour une utilisation dans les espaces
d'aération ou dans les cavités murales. La source d'alimentation doit être située à proximité de l'équipement de
traitement audiovisuel dans un endroit ordinaire, avec un degré 2 de pollution, fixé à un équipement de rack à
l'intérieur d'un placard, d'une estrade, ou d'un bureau.
• The installation must always be in accordance with the applicable provisions of National Electrical Code ANSI/
NFPA 70, article 725 and the Canadian Electrical Code part 1, section 16. The power supply shall not be
permanently fixed to building structure or similar structure.
• Cette installation doit toujours être en accord avec les mesures qui s'applique au National Electrical Code ANSI/
NFPA 70, article 725, et au Canadian Electrical Code, partie 1, section 16. La source d'alimentation ne devra pas
être fixée de façon permanente à une structure de bâtiment ou à une structure similaire.
D
DP output — Connect a DisplayPort device to the DP output.
C D
POWER
12V
0.1A MAX
SIG
DP OUT
B
POWER
12V
0.1A MAX
SIG
A
DP OUT T
3/16"
(5 mm) Max.
A
Config port
A
HDMI input
B
Power inlet
C
D DP output
