2. Elektrisk installation, netforsyning
BEMÆRK: Klemmerne kan afmonteres på VLT 5001 -5006, 200 -240 V, VLT 5001 -5011, 380 -500 V og
VLT 5001 -5011, 550 -600 V
Slut netforsyningen til netklemmerne L1, L2 og L3 på frekvensomformeren og til jordtilslutningen (fig. 5-8).
Ved Bookstyle-apparater monteres aflastningsbeslag til kablerne på væggen. Monter det skærmede
motorkabel til motorklemmerne U, V, W og PE på frekvensomformeren. Kontroller, at skærmen er tilsluttet
elektrisk til frekvensomformeren.

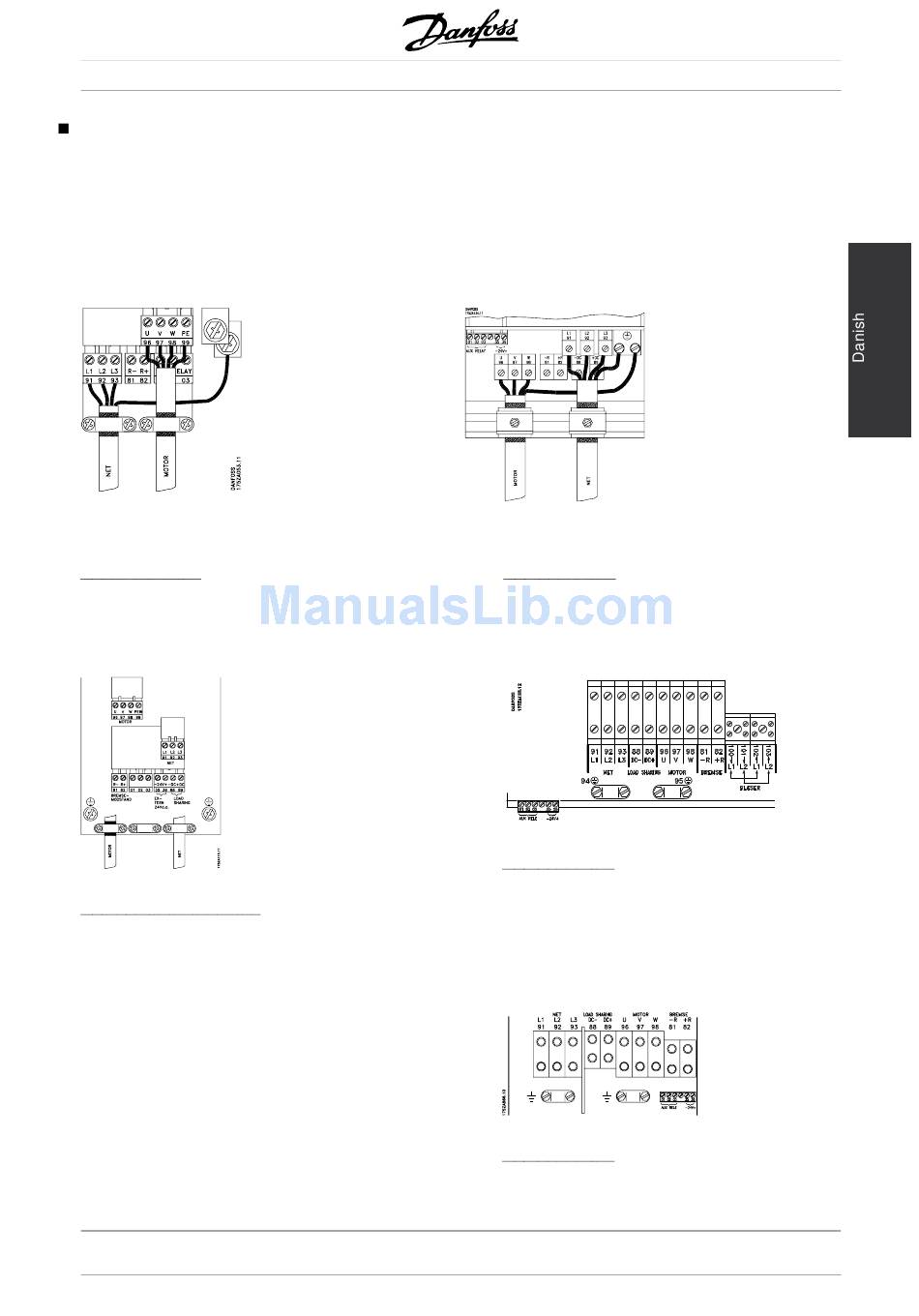

Fig. 5
Bookstyle IP 20
5001 -5011 380 - 500 V
5001 -5006 200 -240 V
Fig. 6
Compact IP 20 og IP 54
5001 -5011 380 - 500 V
5001 -5006 200 -240 V
5001 -5011 525 -600 V
MG.50.A2.62 - VLT is a registered Danfoss trademark
VLT® 5000 Quick Setup
Fig. 7
Compact IP 20
5016 -5102 380 - 500 V
5008 -5027 200 -240 V
5016 -5062 525 -600 V
Fig. 8
Compact IP 54
5016 -5062 380 - 500 V
5008 -5027 200 -240 V
Fig. 9
Compact IP 54
5072 -5102 380 - 500 V
