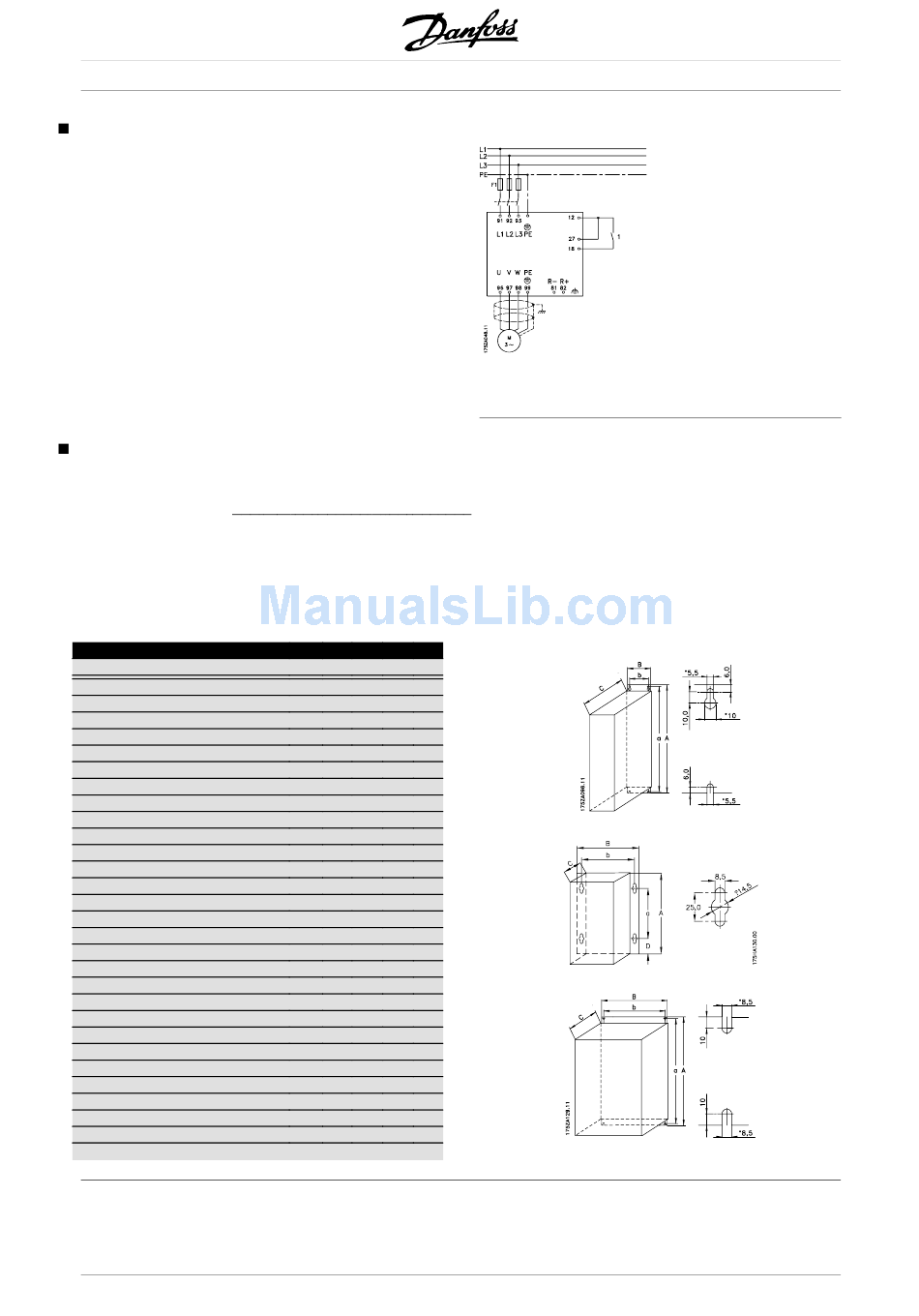

Introduction à la configuration rapide
Cette configuration rapide vous guide dans l'installation
en conformité avec les normes CEM du variateur de
vitesse en connectant le câblage d'alimentation, du
moteur et de commande (fig. 1). Le démarrage et
l'arrêt du moteur doit être fait avec l'interrupteur.
Pour les VLT 5122 - 5500, 380 - 500 V, VLT
5032 - 5052, 200 - 240 V CA et VLT 5075 -
5250, 525 - 600 V, veuillez vous reporter aux
Caractéristiques techniques et aux instructions
d'installation mécanique et électrique.
1. Installation mécanique
Les variateurs de vitesse VLT 5000 peuvent être montés côte à côte. Le refroidissement nécessaire demande
un passage d'air libre 100 mm au-dessus et au-dessous du variateur de vitesse (les 5016-5062, 380-500 V,
5008-5027, 200-240 V et 5016-5062, 550-600 V doivent avoir 200 mm ; pour 5072-5102, 380-500 V, il
faut compter 225 mm).
Percer tous les trous en utilisant les mesures indiquées dans le tableau. Veuillez noter la différence dans la
tension de l'appareil. Placer le variateur de vitesse sur le mur. Serrer les quatre vis.
Toutes les dimensions ci-dessous sont en mm
Type VLT
Format livre IP 20, 200-240 V, (Fig. 2)
5001 - 5003
5004 - 5006
Format livre IP 20, 380-500 V, (Fig. 2)
5001 - 5005
5006 - 5011
Compact IP 54, 200-240 V, (Fig. 3)
5001 - 5003
5004 - 5006
5008 - 5011
5016 - 5027
Compact IP 54, 380-500 V, (Fig. 3)
5001 - 5005
5006 - 5011
5016 - 5027
5032 - 5062
5072 - 5102
Compact IP 20, 200-240 V, (Fig. 4)
5001 - 5003
5004 - 5006
5008
5011 - 5016
5022 - 5027
Compact IP 20, 380-500 V, (Fig. 4)
5001 - 5005
5006 - 5011
5016 - 5022
5027 - 5032
5042 - 5062
5072 - 5102
20
A B C a b
395 90 260 384 70
395 130 260 384 70
395 90 260 384 70
395 130 260 384 70
460 282 195 260 258
530 282 195 330 258
810 350 280 560 326
940 400 280 690 375
460 282 195 260 258
530 282 195 330 258
810 350 280 560 326
940 400 280 690 375
940 400 360 690 375
395 220 160 384 200
395 220 200 384 200
560 242 260 540 200
700 242 260 680 200
800 308 296 780 270
395 220 160 384 200
395 220 200 384 200
560 242 260 540 200
700 242 260 680 200
800 308 296 780 270
800 370 335 780 330
VLT® 5000 Quick Setup
Fig. 1
Fig. 2
Fig. 3
Fig. 4
