3. Elektrische installatie, stuurkabels
Gebruik een schroevendraaier om het voorpaneel
onder het bedieningspaneel te verwijderen.
N.B.: De klemmen zijn afkoppelbaar. Sluit een jumper
aan tussen klem 12 en 27 (afbeelding 10)
Sluit een afgeschermde kabel aan op de
externe start/stop van aansluitklemmen voor
stuurstroom 12 en 18.
4. Programmeren
U programmeert de frequentie-omvormer met
het bedieningspaneel.
Druk op de QUICK MENU-knop. Het Quick Menu
verschijnt op het display. U kiest parameters
met Pijl-omhoog en Pijl-omlaag. Druk op de
CHANGE DATA-knop als u een parameterwaarde
wilt wijzigen. U wijzigt datawaarden met Pijl-omhoog
en Pijl-omlaag. Druk op de knoppen Links of
Rechts om de cursor te verplaatsen. Druk op OK
om de parameterinstelling op te slaan.
Stel de gewenste taal in in parameter 001. Er
zijn zes mogelijkheden: Engels, Duits, Frans,
Deens, Spaans en Italiaans.
Stel de motorparameters in volgens de gegevens
op het motorplaatje:
Motorvermogen
Motorspanning
Motorfrequentie
Motorstroom
Nominaal
motortoerental
5. Motorstart
Druk op de START-knop om de motor te starten.
Stel motortoerental in Parameter 003 in.Controleer
of de draairichting overeenkomt met de gegevens
op het display. U kunt de richting wijzigen door twee
fasen van de motorkabel te verwisselen.
Druk op de STOP-knop om de motor te stoppen.
Selecteer totale of gereduceerde AMA (Automatische
aanpassing van de motor) in Parameter 107.Zie
MG.50.A2.62 - VLT is a registered Danfoss trademark
Parameter 102
Parameter 103
Parameter 104
Parameter 105
Parameter 106
VLT® 5000 Quick Setup

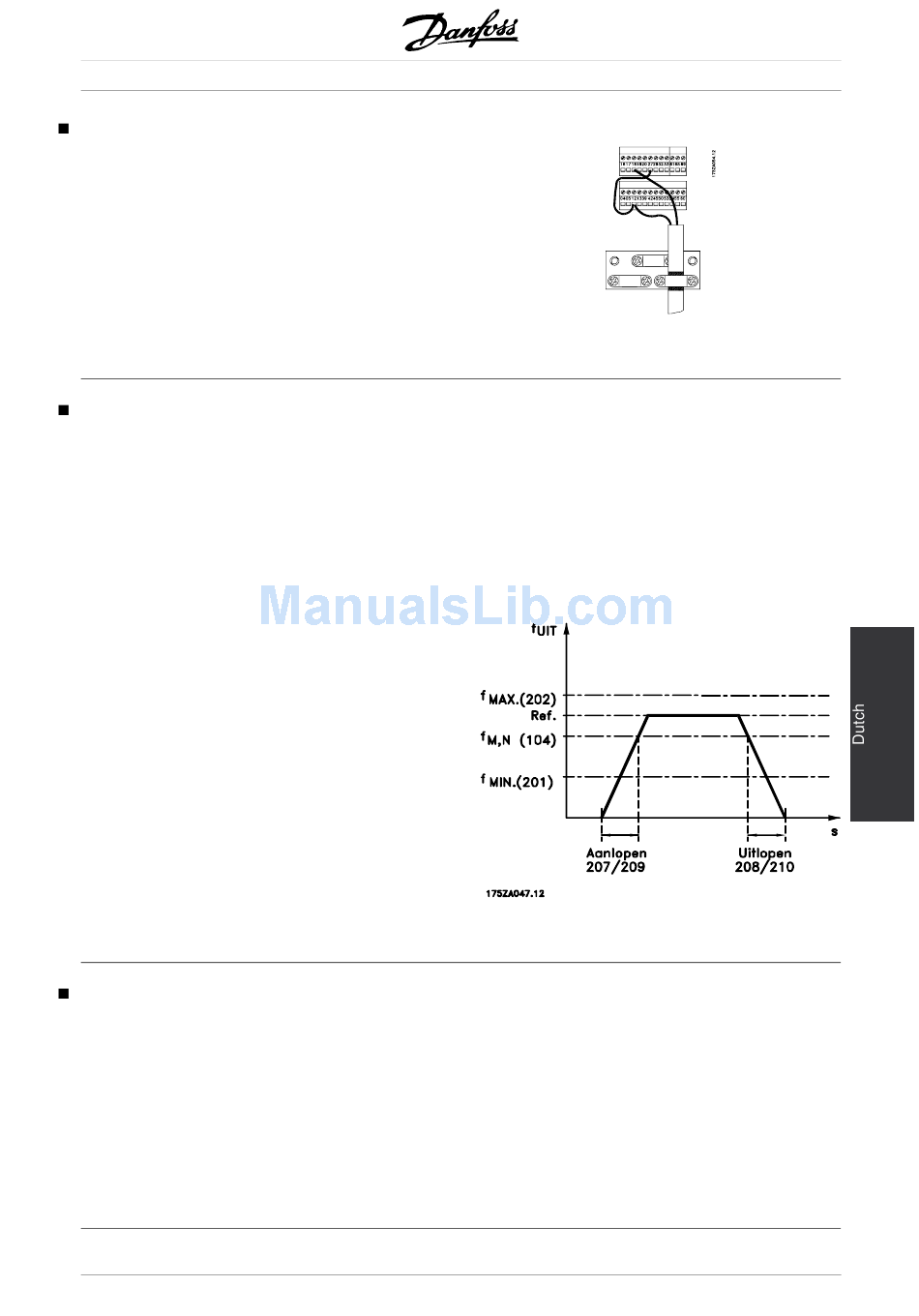

Afbeelding 10
Stel waarden in voor frequentie-interval, aanlooptijd
en uitlooptijd (afbeelding 11).
Min. referentie
Max. referentie
Aanlooptijd
Uitlooptijd
Stel Bedieningslocatie, Parameter 002, in op Lokaal.
Afbeelding 11
Automatische aanpassing van de motor, AMA
voor meer informatie over AMA.
Druk op de START-knop om de automatische
aanpassing van de motor (AMA) te starten.
Druk op de DISPLAY/STATUS-knop om het
Quick Menu af te sluiten.
Parameter 204
Parameter 205
Parameter 207
Parameter 208
