2. Elektrische installatie, voeding
N.B.: De klemmen van de VLT 5001-5006 200-240 V, VLT5001-5011 380-500 V en VLT 5001-5011
550-600 V zijn afkoppelbaar.
Sluit de netvoeding aan op de netklemmen L1, L2 en L3 van de frequentie-omvormer en op de aardverbinding
(afb. 5-8). Bij Bookstyle-eenheden bevestigt u de kabelontlasting aan de muur. Sluit een afgeschermde
motorkabel aan op de motorklemmen U, V, W en PE van de frequentie-omvormer. Zorg ervoor dat de
afscherming elektrisch op de drive is aangesloten.

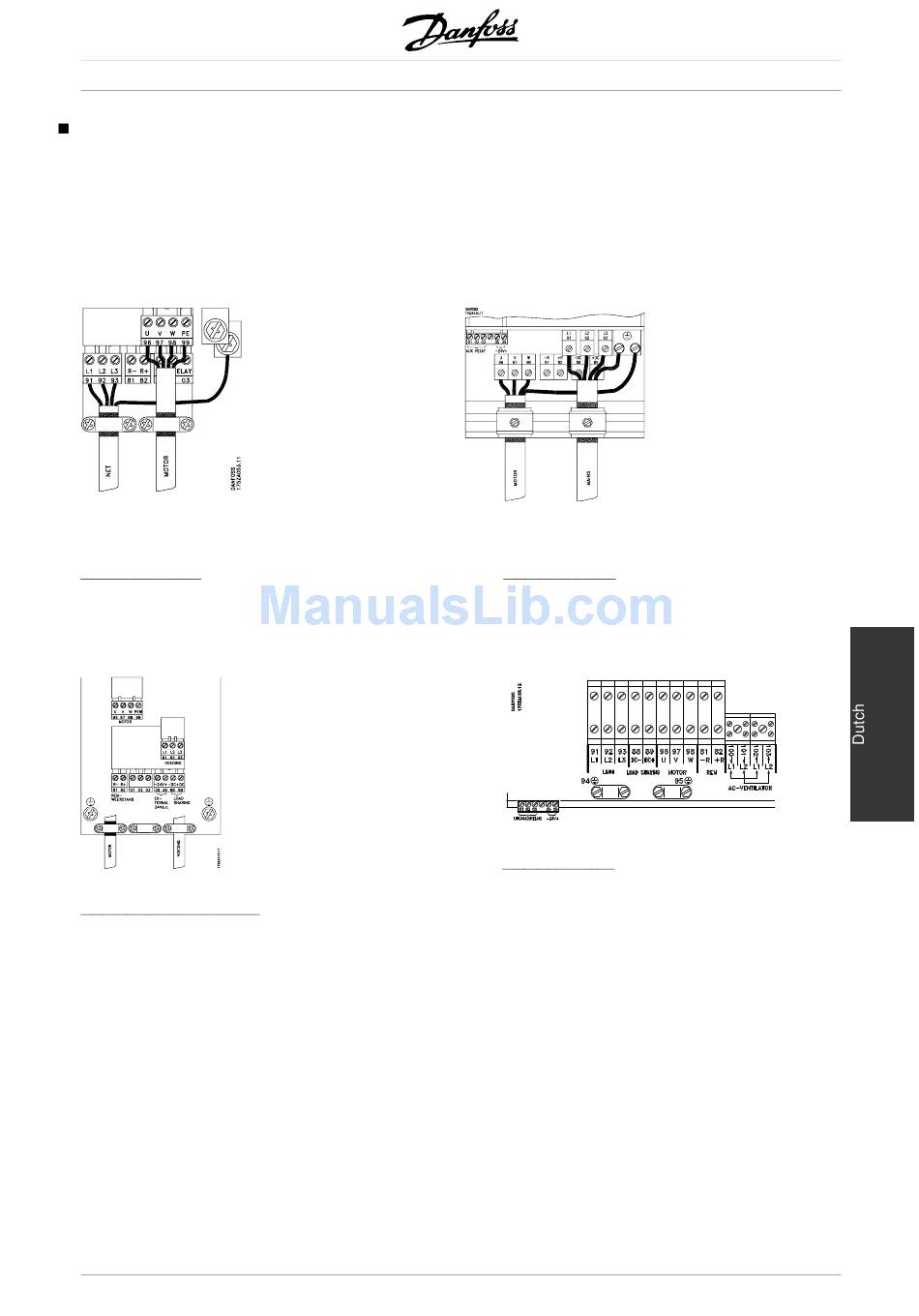

Afbeelding 5
Bookstyle IP 20
5001 - 5011 380 - 500 V
5001 - 5006 200 - 240 V
Afbeelding 6
Compact IP 20 en IP 54
5001 - 5011 380 - 500 V
5001 - 5006 200 - 240 V
5001 - 5011 525 - 600 V
MG.50.A2.62 - VLT is a registered Danfoss trademark
VLT® 5000 Quick Setup
Afbeelding 7
Compact IP 20
5016 - 5102 380 - 500 V
5008 - 5027 200 - 240 V
5016 - 5062 525 - 600 V
Afbeelding 8
Compact IP 54
5016 - 5062 380 - 500 V
5008 - 5027 200 - 240 V
45
