2. Elektrische Installation, Stromanschluss
HINWEIS: Bei den Geräten VLT 5001 -5006, 200 -240 V, VLT 5001 -5011, 380 -500 V and VLT 5001
-5011, 550 -600 V sind die Klemmen abnehmbar.
Schließen Sie das Netzkabel an die Netzklemmen L1, L2, L3 des Frequenzumrichters und an den
Erdanschluss an (Abb. 5-8). Für Buchformat-Geräte ist eine Kabelentlastung an der Wand montiert. Bauen
Sie das abgeschirmte Motorkabel an die Motorklemmen U, V, W und PE des Frequenzumrichters. Stellen Sie
sicher, dass die Abschirmung elektrisch an den Antrieb angeschlossen ist.

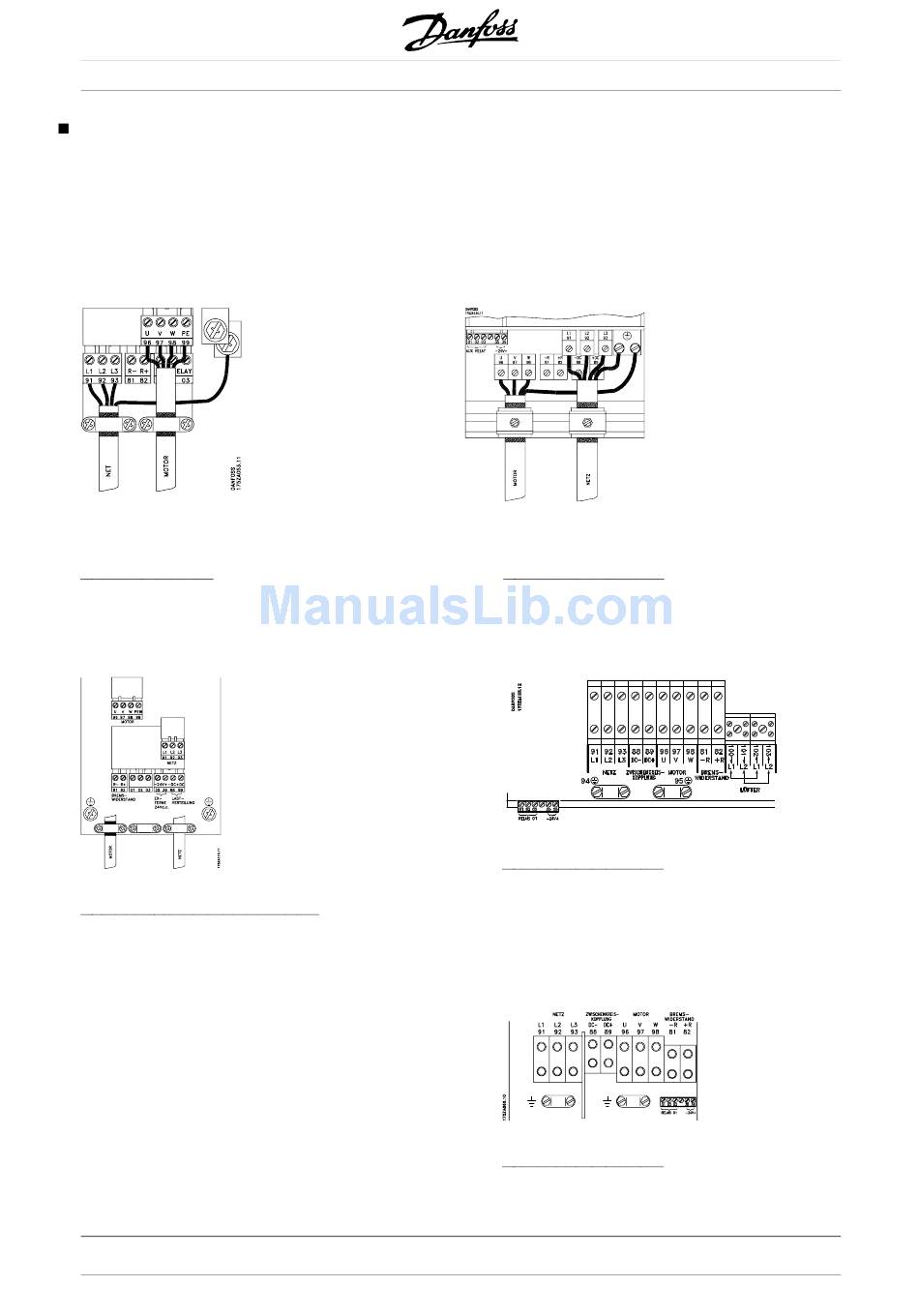

Abb. 5
Buchformat, IP20
5001 -5011 380 - 500 V
5001 -5006 200 - 240 V
Abb. 6
Kompaktformat IP 20 und IP 54
5001 -5011 380 - 500 V
5001 -5006 200 - 240 V
5001 -5011 525 - 600 V
16
VLT® 5000 Quick Setup
Abb. 7
Kompaktformat, IP20
5016 -5102 380 - 500 V
5008 - 5027 200 - 240 V
5016 - 5062 525 - 600 V
Abb. 8
Kompaktformat IP 54
5016 - 5062 380 - 500 V
5008 - 5027 200 - 240 V
Abb. 9
Kompaktformat IP 54
5072 -5102 380 -500 V
