3. Sähköasennus, ohjauskaapelit
Irrota etusuojus ohjauspaneelin alta ruuviavaimen avulla.
HUOMAUTUS: Liittimet ovat irrotettavia. Silloita
liittimet 12 ja 27 (kuva 10)
Kiinnitä suojattu kaapeli ohjausliittimien 12 ja 18
ulkoiseen käynnistykseen/pysäytykseen.
4. Ohjelmointi
Taajuudenmuuttaja ohjelmoidaan ohjaus-
paneelin kautta.
Paina QUICK MENU -painiketta. Quick Menu
-valikko tulee näyttöön. Parametrit valitaan ylä- ja
alanuolen avulla. Voit muuttaa parametrin arvoa
CHANGE DATA -painikkeen avulla. Arvot muutetaan
ylä- ja alanuolen avulla. Voit siirtää kohdistinta
painamalla vasenta tai oikeaa painiketta. Tallenna
parametriasetus painamalla OK.
Valitse haluamasi kieli parametrissa 001. Voit valita
haluamasi kuudesta eri kielestä: englanti, saksa,
ranska, tanska, espanja ja italia.
Aseta moottoriparametrit moottorikilven mukaisesti:
Moottorin teho
Moottorin jännite
Moottorin taajuus
Moottorin virta
Moottorin
nimellisnopeus
5. Moottorin käynnistys
Käynnistä moottori painamalla START-painiketta.
Aseta moottorin nopeus parametrissa 003.Tarkista,
että pyörimissuunta on sama kuin näytössä.
Pyörimissuunnan voi vaihtaa vaihtamalla
moottorikaapelin kaksi vaihetta.
Pysäytä moottori painamalla STOP-painiketta.
Valitse täydellinen tai osittainen automaattinen moottorin
sovitus (AMA) parametrissa 107.AMA-toimintoa
52
Parametri 102
Parametri 103
Parametri 104
Parametri 105
Parametri 106
VLT® 5000 Quick Setup

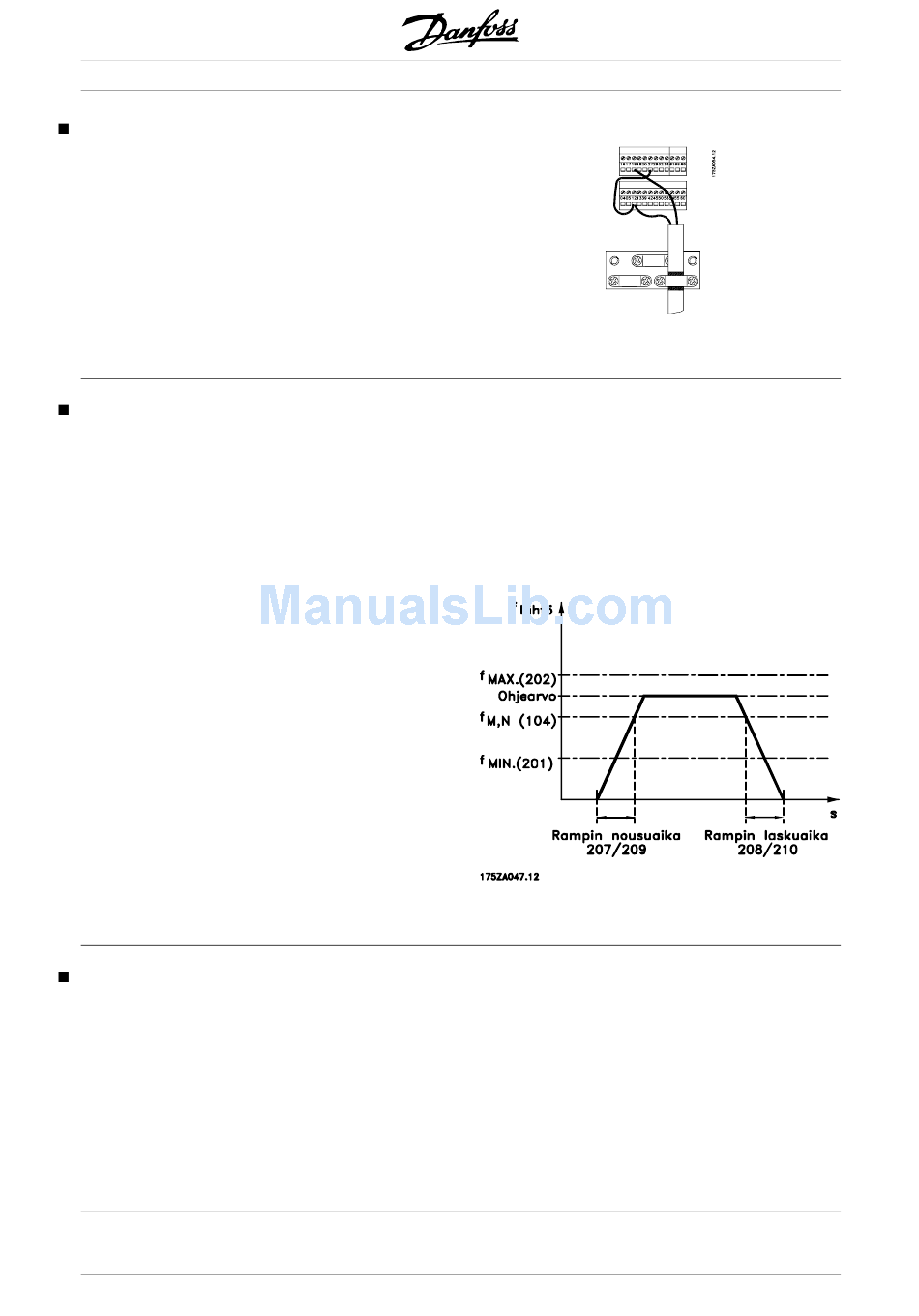

Kuva 10
Aseta taajuusväli ja ramppiajat (kuva 11).
Minimiohjearvo
Maksimiohjearvo
Kiihdytysaika
Hidastusaika
Aseta ohjauspaikaksi, Parametri 002 Paikallisohjaus.
Kuva 11
koskevia lisätietoja on kohdassa Automaattinen
moottorin sovitus, AMA.
Käynnistä automaattinen moottorin sovitus (AMA)
painamalla START-painiketta.
Poistu Quick Menu -valikosta painamalla
DISPLAY/STATUS-painiketta.
MG.50.A2.62 - VLT is a registered Danfoss trademark
Parametri 204
Parametri 205
Parametri 207
Parametri 208
