3. Elektrisk installation, styrledningar
Använd en skruvmejsel för att ta bort framsidan
under kontrollpanelen.
Obs! Plintarna är löstagbara. Anslut en korskoppling
mellan plintarna 12 och 27 (Fig. 10)
Montera den skärmade kabeln till extern start/stopp
för styrplintarna 12 och 18.
4. Programmering
Frekvensomformaren programmeras via
kontrollpanelen.
Tryck på knappen [QUICK MENU]. Snabbmenyn
visas på displayen. Välj parametrar med upp- och
nedpilarna. Tryck på knappen [CHANGE DATA] för
att ändra parametervärdet. Datavärdena ändras
med upp- och nedpilarna. Tryck på höger- eller
vänsterknappen för att flytta markören. Tryck på OK
för att spara parameterinställningarna.
Ange önskat språk i parameter 001. Det finns
sex alternativ: Engelska, tyska, franska, danska,
spanska och italienska.
Ange motorparametrarna enligt motorskylten:
Motoreffekt
Motorspänning
Motorfrekvens
Motorström
Nominellt motorvarvtal

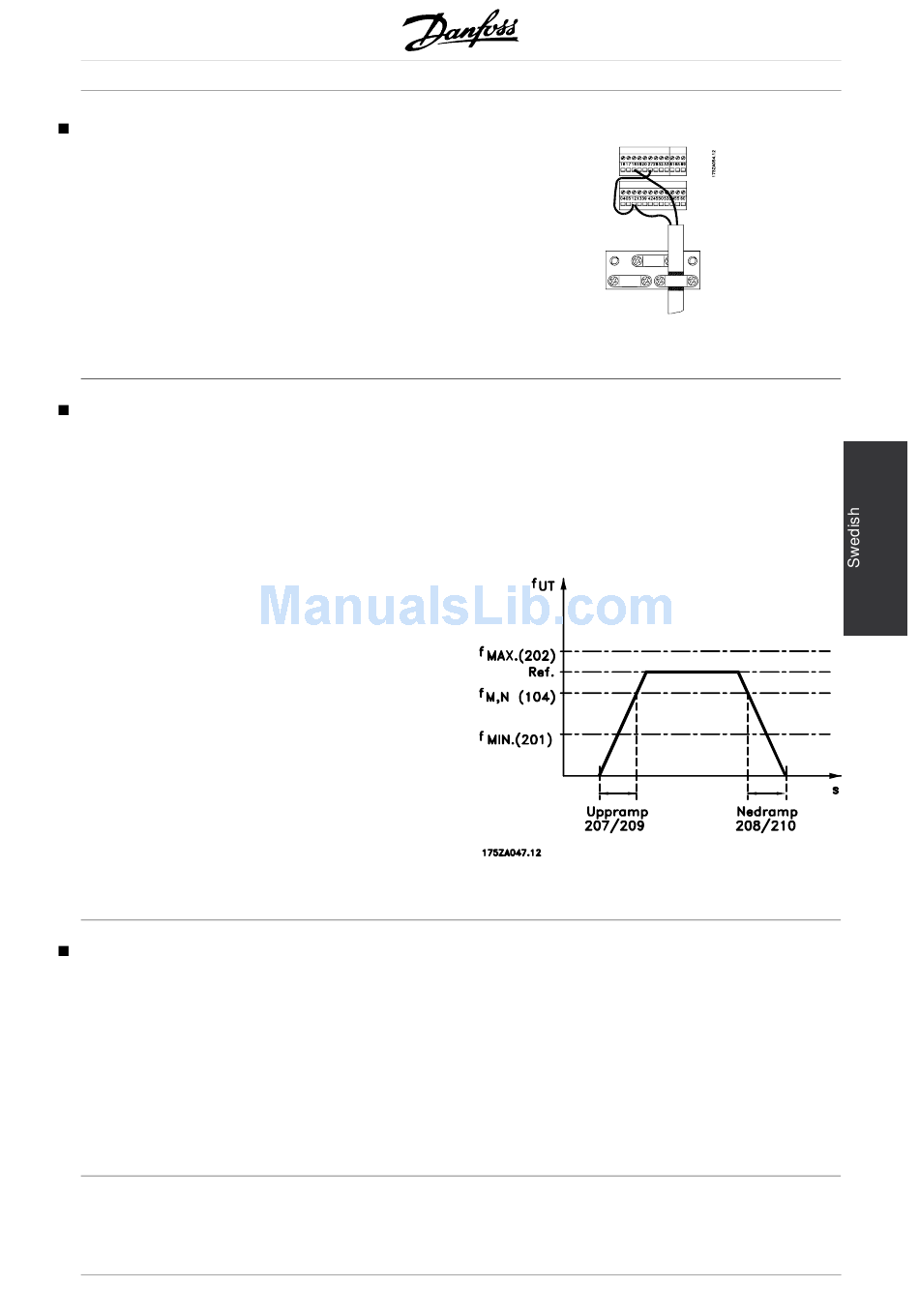

Ange frekvensintervall och ramptider (fig. 11)
5. Motorstart
Tryck på knappen [START] för att starta motorn.
Ange motorvarvtalet i Parameter 003. Kontrollera
om rotationsriktningen anges på displayen. Den kan
ändras genom att du växlar två faser på motorkabeln.
Tryck på knappen [STOP] för att stoppa motorn.
MG.50.A2.62 - VLT is a registered Danfoss trademark
Parameter 102
Parameter 103
Parameter 104
Parameter 105
Parameter 106
VLT® 5000 Quick Setup
Fig. 10
Min. referens
Max. referens
Uppramptid
Nedramptid
Ange driftplats, Parameter 002 som Lokal.
Fig. 11
Välj total eller reducerad automatisk motoranpassning
(AMA) i Parameter 107. För ytterligare beskrivning av
AMA, se avsnitt Automatisk motoranpassning, AMA .
Tryck på knappen [START] för att starta den
automatiska motoranpassningen (AMA).
Tryck på [DISPLAY/STATUS] för att stänga
Snabbmenyn.
Parameter 204
Parameter 205
Parameter 207
Parameter 208
