2. Instalación eléctrica, potencia
NOTA: Los terminales son extraíbles en VLT 5001 -5006, 200 -240 V, VLT 5001 -5011, 380 -500 V y VLT
5001 -5011, 550 -600 V
Conecte el suministro eléctrico a los terminales de alimentación de red L1, L2, L3 del convertidor de
frecuencia y a la conexión a tierra (fig. 5-8). La instalación de descarga de cables se coloca en la pared para
las unidades Bookstyle. El cable de motor blindado a los terminales del motor U, V, W, PE del convertidor de
frecuencia. Asegúrese de que la pantalla esté conectada eléctricamente a la unidad.

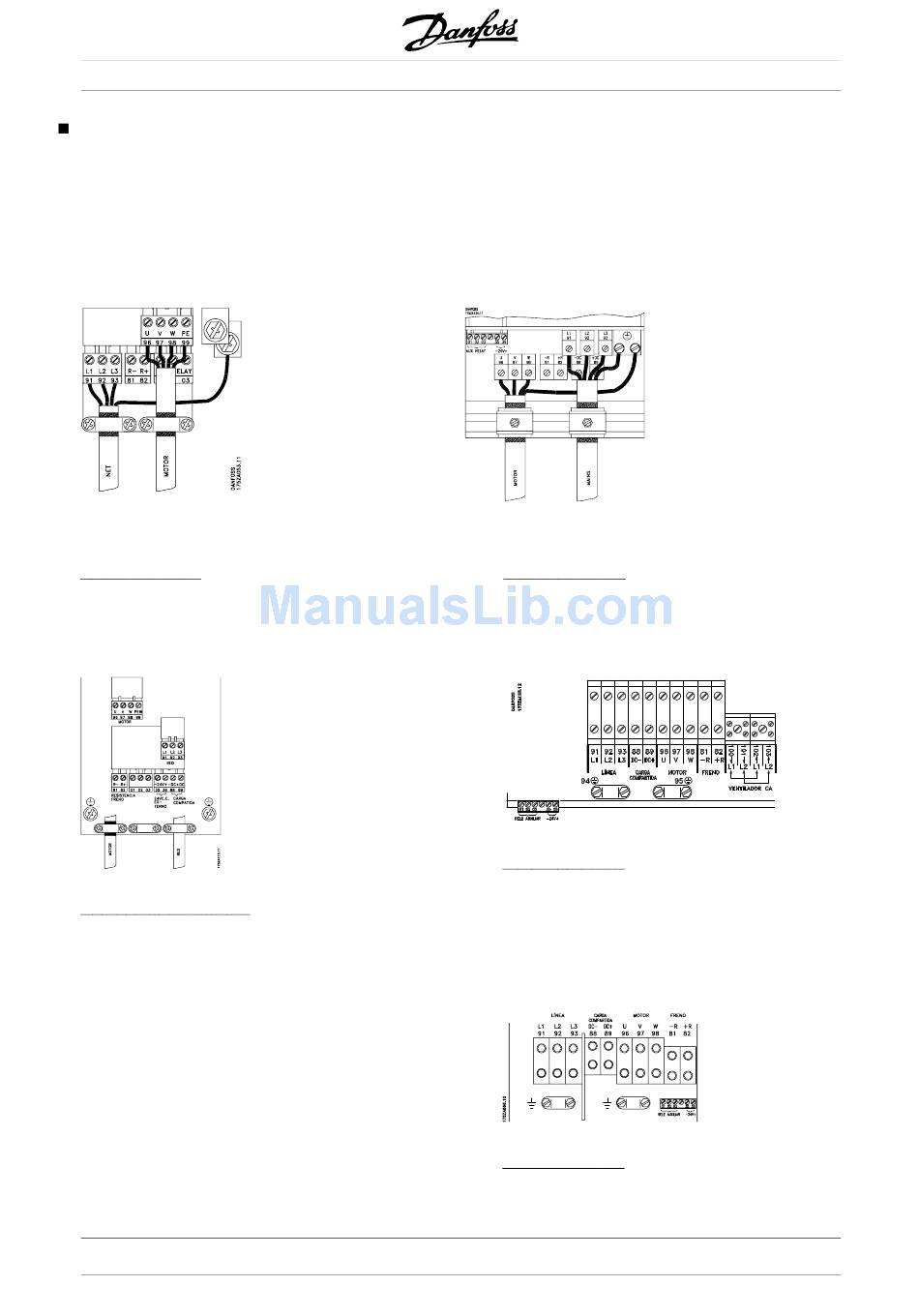

Fig. 5
Bookstyle IP 20
5001 -5011 380 - 500 V
5001 -5006 200 -240 V
Fig. 6
Compact IP 20 e IP 54
5001 -5011 380 - 500 V
5001 -5006 200 -240 V
5001 - 5011 525 - 600 V
28
VLT® 5000 Quick Setup
Fig. 7
IP 20 Compacto
5016 -5102 380 - 500 V
5008 -5027 200 -240 V
5016 -5062 525 - 600 V
Fig. 8
IP 54 Compacto
5016 -5062 380 - 500 V
5008 -5027 200 -240 V
Fig. 9
IP 54 Compacto
5072 -5102 380 - 500 V
