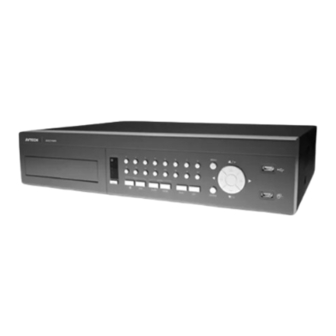

User Manual Intelligent Video Surveillance GUI Display with USB Mouse Control Please read instructions thoroughly before operation and retain it for future reference. For the actual display & operation, please refer to your DVR in hand. 799B_797B_794B_794C_793C(D)_Manual_V1.2...
IMPORTANT SAFEGUARD CAUTION RISK OF ELECTRIC SHOCK CAUTION: To reduce the risk of electric shock, do not expose this apparatus to rain or moisture. Only operate this apparatus from the type of power source indicated on the label. The company shall not be liable for any damages arising out of any improper use, even if we have been advised of the possibility of such damages.
Page 4
MPEG4 Licensing THIS PRODUCT IS LICENSED UNDER THE MPEG-4 VISUAL PATENT PORTFOLIO LICENSE FOR THE PERSONAL AND NON-COMMERCIAL USE OF A CONSUMER FOR (i) ENCODING VIDEO IN COMPLIANCE WITH THE MPEG-4 VISUAL STANDARD (“MPEG-4 VIDEO”) AND/OR (ii) DECODING MPEG-4 VIDEO THAT WAS ENCODED BY A CONSUMER ENGAGED IN A PERSONAL AND NON-COMMERCIAL ACTIVITY AND/OR WAS OBTAINED FROM A VIDEO PROVIDER LICENSED BY MPEG LA TO PROVIDE MPEG-4 VIDEO.
TABLE OF CONTENTS 1. BEFORE USING THIS DVR ......................1 1.1 Package Content ..............................1 1.2 Front Panel ................................1 1.3 Rear Panel ................................2 2. CONNECTION AND SETUP ......................4 2.1 SATA HDD Installation............................4 2.2 Camera Connection ...............................5 2.2.1 Normal Camera Connection ..........................5 2.2.2 DCCS Camera Connection..........................6 2.2.3 PTZ Camera Connection ..........................6 2.3 DVR Power On ..............................7...
BEFORE USING THIS DVR 1. BEFORE USING THIS DVR 1.1 Package Content Standard Package Manual for IR Remote Controller IR Remote Controller DVR Quick Start CD Manual Adapter & Power cord HDD screws 9 or 25 Pin DSUB Connector USB Mouse Optional Accessory IR Receiver Extension Cable 1.2 Front Panel...
DRIVE LIST” at page 61. 1.3 Rear Panel 75Ω / HI-IMPEDANCE (For AVC799B & 797B Only) When using Loop function, please switch to HI-IMPEDANCE. When you don’t use Loop function, please switch to 75Ω. VIDEO IN (1 ~ 16 / 1 ~ 8 / 1 ~ 4): Connect to the video connector of a camera.
Page 9
BEFORE USING THIS DVR Connect a LCD monitor directly. Note: While connecting to a LCD monitor, it’s also supported to connect to a CRT monitor simultaneously for dual video output. Connect the IR receiver extension line for remote control. EXTERNAL I/O This port is used to connect external devices (such as speed dome cameras or external alarm, etc).
For details, please refer to “2.5 Clear Hard Disk” at page 8. For AVC799B & AVC797B Step1: Loose the screws on the upper cover and open the upper cover of the DVR.
CONNECTION AND SETUP Step4: Replace the bracket back to the DVR. Note: Step5 ~ 7 are applicable for AVC794B, AVC794C & AVC793C Only. Step5: For installing another HDD, find the supplied HDD brackets in the package, and fix them onto the DVR base.
CONNECTION AND SETUP 2.2.2 DCCS Camera Connection Note: For AVC799B, only channel 1 ~ 4 support DCCS camera connection; For AVC797B, only channel 1 & 2 support DCCS camera connection; For AVC794B, AVC794C, AVC793C and AVC793CD, only channel 1 supports DCCS camera connection.
CONNECTION AND SETUP Remove one end of the insulating coating of the RJ11 cable to find the RS485-A and the RS485-B wires, and remove the insulating coating to reveal the naked wires for further connection. STEP 3: Twist the RS485-A and RS485-B wires of the RJ11 cable and the speed dome camera together. Twist the RS485-A (red) and RS485-B (green) wires of the RJ11 cable to the RS485-A (brown) and RS485-B (orange) wires of the speed dome camera.
CONNECTION AND SETUP Note: For the first time to use the DVR, please power it on for at least 48 hours continuously after the date & time is set correctly. It helps to prevent DVR time from resetting after the disconnecting of DVR power.
GUI DISPLAY WITH USB MOUSE CONTROL 3. GUI DISPLAY WITH USB MOUSE CONTROL Note: The graphical OSD shown in this document is taking AVC799B, AVC797B, AVC794B & AVC794C as an example. AVC793C(D) is using another set of graphical OSD. To know details about the other set, please refer to “APPENDIX 7.
GUI DISPLAY WITH USB MOUSE CONTROL 3.2.1 Channel Switch Click on the quick menu bar to display the panel as follows: Video Channel 1~16 Click to switch to the channel you want in full screen. Number Sequence Click to display each channel in full screen one by one starting Display from CH1.
Click to enter the event search menu. Click to set CAMERA, DETECTION, ALERT, ADVANCED CONFIG NETWORK, SNTP, DISPLAY, RECORD, DEVICES, DCCS, IVS* & NOTIFY*. SCHEDULE SETTING Click to set record timer, detection timer & alarm timer. * Available for AVC799B, 797B, 794B & 794C only.
BASIC OPERATION 4. BASIC OPERATION 4.1 Live Page Icon Function Icon Function Icon Function Live audio channel (1~4) Playback audio channel (1~4) Audio channel off Digital zoom on Digital zoom off Timer recording Network disconnected Internet connected LAN connected USB mouse connected USB flash drive / device connected No USB device connected Key lock...
BASIC OPERATION 4.3 Playback Click “ ” on the quick menu bar to display the playback control panel, and click to play the latest recorded video clip, or click to enter the search list. Note: There must be at least 8192 images of recorded data for playback to work properly. If not, the device will stop playback.
ALPHA BLENDING DCCS VGA OUTPUT 1600 x 1200 VGA DEINTERLACE (For AVC799B, 797B & AVC794B Only) NOTIFY COMPOSITE DEINTERLACE (For AVC799B, 797B & AVC794B Only) EXIT Move to “VGA OUTPUT”, and select the VGA resolution you want. There are three options as follows:...
ADVANCED CONFIG NETWORK, DISPLAY, RECORD, DEVICES, DCCS, IVS* & NOTIFY*. SCHEDULE SETTING Click to set record timer, detection timer & alarm timer. * Available for AVC799B, 797B, 794B & 794C only. 5.1 QUICK START 5.1.1 GENERAL QUICK START GENERAL CHANNEL TITLE...
Page 22
MAIN MENU PRIORITY (For AVC794C, AVC793C & 793CD Only) This function is used to reallocate the system sources to live display, record, and remote access. There are three options for this function: RECORD FIRST / NETWORK FIRST / DISPLAY FIRST. RECORD FIRST: When this option is selected, Full D1 at real-time record on all channels is available, but the frame rate for remote monitoring will be decreased, and the VGA output...
MAIN MENU 5.1.2 TIME SETUP QUICK START GENERAL DATE 2009 / NOV / 17 TIME SETUP TIME 15 : 35 : 53 EXIT DATE Set the current date. The default display format is YEAR – MONTH – DATE (Y-M-D). Note: To change the date display format, please refer to “5.2.1 DATE INFO”. TIME Set the current time in HOUR : MIN : SEC.
MAIN MENU START TIME / END TIME Set the start time and end time. ADJUST Set the time in HOUR : MIN. 5.3 SYSTEM 5.3.1 TOOLS SYSTEM TOOLS LANGUAGE ENGLISH SYSTEM INFO ADMIN PASSWORD SETUP BACKUP DATA (USB) OPERATOR PASSWORD SETUP BACKUP LOG (USB) UPGRADE...
MAIN MENU 5.3.2 SYSTEM INFO SYSTEM TOOLS BAUD RATE 2400 SYSTEM INFO HOST ID BACKUP DATA (USB) R.E.T.R BACKUP LOG (USB) AUTO KEY LOCK NEVER CLEAR HDD HDD-0 RESET DEFAULT SUBMIT REMOTE CONTROL SERIAL TYPE RS485 VIDEO FORMAT NTSC VERSION 1010-1005-1006-1007 EXIT BAUD RATE...
MAIN MENU 5.3.3 BACKUP DATA (USB) / (DVD) Insert a compatible USB flash drive to the USB port at the front panel, or press to eject the DVD writer and place a DVD-R or CD-R to it. Note: Before using the USB flash drive, please use your PC to format the USB flash drive to FAT32 format first.
MAIN MENU 5.3.4 BACKUP LOG (USB) This function is used to backup the record log. Insert a compatible USB flash drive to the USB port at the front panel. Note: Before using the USB flash drive, please use your PC to format the USB flash drive to FAT32 format first.
MAIN MENU Step1: Select the hard disk and channel including the video data you want to search. Step2: Select the month including the video data you want to search from the calendar, and the date with recorded data will be highlighted. Step3: Select the date you want from the calendar, and the time with recorded data will be highlighted from the time scale bar.
MAIN MENU 5.4.4 EVENT LOG You can check all the event information (event type, time and channel), or clear all log records. EVENT INFORMATION QUICK SEARCH EVENT TIME COMMENT EVENT SEARCH KEY UNLOCK 2009/NOV/19 15:49:07 HDD INFO VIDEO LOSS 2009/NOV/19 15:32:05 EVENT LOG POWER ON 2009/NOV/19 15:32:02...
MAIN MENU 5.5.2 DETECTION ADVANCED CONFIG CANERA CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8 CH9 CH10 CH11 DETECTION ALERT NETWORK DISPLAY MOTION RECORD ALARM DEVICES AREA EDIT DCCS NOTIFY EXIT LS (Level of Sensitivity) “LS” is to set the sensitivity of comparing two different images. The smaller the value is, the higher sensitivity for motion detection.
MAIN MENU EXT. ALERT Select to enable or disable the sound when any external alarm is triggered (ON / OFF). INT. BUZZER Select to enable or disable the sound (ON / OFF) for all internal buzzers: KEY BUZZER, VLOSS BUZZER, MOTION BUZZER, ALARM BUZZER, and HDD BUZZER.
Page 32
MAIN MENU DNS (PRIMARY DNS / SECONDARY DNS) Key in the IP address of the domain name server obtained from your ISP (Internet Service Provider). PORT The valid number ranges from 1 to 9999. The default value is 80. Typically, the TCP port used by HTTP is 80.
Page 33
MAIN MENU DNS (PRIMARY DNS / SECONDARY DNS) Key in the IP address of the domain name server obtained from your ISP (Internet Service Provider). PORT The valid number ranges from 1 to 9999. The default value is 80. Typically, the TCP port used by HTTP is 80.
Page 34
MAIN MENU E-MAIL When this function is enabled and an event occurs, a html file including a link will be sent to the specified E-mail address. Click the link to access to this DVR and check the event recording. ADVANCED CONFIG CANERA NETWORK SNTP FTP E-MAIL DDNS DETECTION...
For details, please refer to the user manual of your LCD monitor. 10) VGA DEINTERLACE (For AVC799B, 797B & 794B Only) Select to enable or disable the de-interlace function when you have VGA output (ON / OFF). 11) COMPOSITE DEINTERLACE (For AVC799B, 797B &...
MAIN MENU OVERWRITE Select “ON” to overwrite previous recorded data in your HDD when the HDD is full. When this function is on and the HDD is full, the DVR will clear 8GB data from the oldest for continuous recording without notice. EVENT RECORD ALL CH Select to record all channels (ON) or record the channel with an event only (OFF) for any event.
When anyone crosses the detection line (virtual fence), the recording will be on. Note: Four camera channels are supported for this function. For AVC799B and AVC797B, users are allowed to select four camera channels randomly to use this function; for AVC794B & 794C, all the...
Page 39
MAIN MENU ADVANCED CONFIG CANERA IVS1 IVS2 IVS3 IVS4 DETECTION CAMERA (For AVC799B & AVC797B only) ALERT IVS MODE FLOW COUNTING NETWORK DISPLAY LINE DISPLAY SENSITIVITY RECORD RESET COUNT SUBMIT DEVICES VIRTUAL FENCE AREA SETUP DCCS SCENE CHANGE SCENE CHANGE LEVEL...
Page 40
MAIN MENU IVS APPLICATION Step1: Go to “VIRTUAL FENCE AREA” to draw a detection line with your mouse, and decide the detection direction by selecting “REVERSE”. Step2:Finish the IVS setting and return to the live view. The IVS icon “ ”...
Page 41
MAIN MENU Step1: Go to “VIRTUAL FENCE AREA” to draw a detection line with your mouse, and decide the detection direction by selecting “REVERSE”. Step2: Finish the IVS setting and return to the live view. When anyone walks across the detection line, the system will determine his movement is in or out, and: An event happens for anyone walking across the detection line, and “...
MAIN MENU IVS STATISTICS Press “LIST” on the DVR front panel, or click “ ” “ ” to enter the event search menu. Then, select “STATISTIC” LIST QUICK SEARCH CHANNEL RECORD EVENT TYPE INFLOW MOTION OUTFLOW ALARM VIRTUAL FENCE TIME ONE WAY HUMAN DETECTION HUMAN DETECTION...
MAIN MENU 5.5.11 NOTIFY Note: This function is not available for AVC793C and AVC793CD. This network camera supports instant event notifications to your iPhone. When a man is detected by an external human detection sensor, the camera will immediately receive the alarm signal and send to your iPhone. ADVANCED CONFIG CANERA DETECTION...
MAIN MENU 5.6.2 DETECTION Select “ON” to enable detection timer, and select the day and time for this function. SCHEDULE SETTING RECORD DETECTION TIMER DETECTION ALARM EXIT X axis: 0 ~ 24 hours. Each time bar is 30 minutes. Y axis: Monday ~ Sunday.
REMOTE OPERATION 6. REMOTE OPERATION You can also control the DVR remotely via the supplied licensed software “Video Viewer”, a web browser (such as Internet Explorer, Mozilla Firefox, Google Chrome or Safari), your mobile phone, and Apple’s QuickTime player. Note: For details about remote operations via your mobile phone, please visit http://www.eagleeyescctv.com.
REMOTE OPERATION When the network configuration of your DVR is completed, you can access your DVR remotely via Internet. a) Double-click “ ” on your PC desktop to enter the control panel. By defaults, the “Address Book” panel will be displayed on the right side of the control panel. b) Click ”...
Page 47
REMOTE OPERATION Full Function Version Main Button Overview Button Function Description Simplified Full Function Click to show the predefined IP address(es). You can add, remove or Address Book search the IP address to log in the DVR remotely. Remote Click to go into the detailed DVR setting. Config Record Click to go to the detailed record setting.
REMOTE OPERATION 6.1.3. General Operation Record To record remotely at the same time for any event or alarm at the DVR side, click “ ” or “ ” → “ ” to go to the “Record Setting” page. In the “Record Setting” page, you can set the following items: Record type Hard disk overwriting Pre- / post-alarm record...
REMOTE OPERATION To immediately play a recording, select a log from the list, and click “Play”, or double-click the selected log. Network Backup Click “ ” → “ ”, or click “ ” to go into the “Backup” page as follows, and you can select a specific time range or event to make a video backup remotely.
REMOTE OPERATION Function Description Simultaneous Playback To view the backup images simultaneously when the download process is in progress, select the checkbox “Simultaneous Playback”. You will see the backup images while the images are being downloaded to the PC or notebook. To simply backup images without previewing, deselect the checkbox “Simultaneous Playback”.
Page 51
REMOTE OPERATION Note: Before using this function, make sure Video Viewer is connected to all the devices (up to 16) you want to monitor. E-Map is ONLY available when the control panel is switch to the full function version. How to Add an E-Map Group STEP1: In the simplified version, click “...
Page 52
REMOTE OPERATION STEP3: When the E-Map group is created, you will see the tree on the top-left panel, showing all the devices you’ve added to this group.
Page 53
REMOTE OPERATION Icon Description The connected device is camera. When it’s selected, it will become red. The connected device is DVR. When it’s selected, it will become red. For any motion or alarm event, it will appear on the screen to catch your attention. To know what’s happening quickly, double-click the device icon on the E-Map to show the live view.
Page 54
REMOTE OPERATION For Single E-Map Group Right-click on the group name to show the shortcut menu list, and select “Edit E-MAP” or “Remove E-MAP” as needed. For Building E-Map Group Right-click on the group name to show the shortcut menu list, and select “Edit Building E-MAP”...
Page 55
REMOTE OPERATION To edit or remove a certain level of the building E-Map group, right click on the level name, and select “Edit E-MAP” or “Remove E-MAP” as needed.
REMOTE OPERATION 6.2 Web Browser You can view the images or operate your DVR with a web browser, for example, Microsoft Internet Explorer. Note: The supported PC operating systems are Windows 7, Vista & XP. Step 1: Key in the IP address used by your DVR in the URL address box, such as 60.121.46.236, and press Enter. You will be prompted to enter the user name and password to access the DVR.
Page 57
REMOTE OPERATION Icon Description means mute. To disable the mute status, click this icon again and select the audio channel you want. Channel Control Click to enable the remote independent operation. This icon will turn to blue, and only the available function icons will be shown.
REMOTE OPERATION 6.2.1 Event Playback & Download Close all / Click to close the current playback video clip (in the red frame), or to close all playback video Close clips. Previous / Click to jump to the next / previous time interval in an hour, for example, 11:00 ~ 12:00 or 14:00 ~ 15:00, Next Hour and start playing the earliest event video clip recorded during this whole hour.
APPENDIX 1 SPECIFICATIONS APPENDIX 1 SPECIFICATIONS AVC799B AVC797B Video System NTSC / PAL (auto detection) Video Compression Format H.264 Video Input 16 channels 8 channels (composite video signal 1 Vp-p 75Ω BNC) Video Loop Output 16 channels 8 channels (composite video signal 1 Vp-p 75Ω BNC)
Page 61
APPENDIX 1 SPECIFICATIONS AVC799B AVC797B Alarm I/O 16 inputs, 1 output 8 inputs, 1 output Key Lock (Password Protection) Local User Level Administrator & Operator Video Loss Detection Camera Title Supports up to 12 letters Video Adjustable Hue / Saturation / Contrast / Brightness Date Display Format YY/MM/DD, DD/MM/YY &...
Page 62
APPENDIX 1 SPECIFICATIONS AVC794B AVC794C AVC793C AVC793CD Video System NTSC / PAL (auto detection) Video Compression Format H.264 Video Input 4 channels (composite video signal 1 Vp-p 75Ω BNC) Video Output (BNC) Main Monitor For stable display Call Monitor For sequence display VGA Output (VGA) Built-in (Output resolution up to 1600 x 1200) Audio Input / Output...
Page 63
APPENDIX 1 SPECIFICATIONS AVC794B AVC794C AVC793C AVC793CD PTZ Control Alarm I/O 4 inputs, 1 output Key Lock (Password Protection) Local User Level Administrator & Operator Video Loss Detection Camera Title Supports up to 12 letters Video Adjustable Hue / Saturation / Contrast / Brightness Date Display Format YY/MM/DD, DD/MM/YY &...
APPENDIX 2 PIN CONFIGURATION APPENDIX 2 PIN CONFIGURATION ‧ For 16CH Model Siren: When the DVR is triggered by alarm or motion, the COM connects with NO and the siren with strobe starts wailing and flashing. Magnetic Contact: When the magnetic contact is opened, the alarm will be triggered and the recording is on.
Page 65
APPENDIX 2 PIN CONFIGURATION For 8CH Model Siren: When the DVR is triggered by alarm or motion, the COM connects with NO and the siren with strobe starts wailing and flashing. Magnetic Contact: When the magnetic contact is opened, the alarm will be triggered and the recording is on.
Page 66
APPENDIX 2 PIN CONFIGURATION ‧ For 4CH Models Siren: When the DVR is triggered by alarm or motion, the COM connects with NO and the siren with strobe starts wailing and flashing. Magnetic Contact: When the magnetic contact is opened, the alarm will be triggered and the recording is on.
APPENDIX 3 COMPATIBLE USB FLASH DRIVE LIST APPENDIX 3 COMPATIBLE USB FLASH DRIVE LIST Please upgrade the firmware of the DVR to the latest version to ensure the accuracy of the following table. If the USB flash drive is not supported by the DVR, the “USB ERROR” message will be shown on the screen. Note: Please use your PC to format the USB flash drive as “FAT32”.
APPENDIX 4 COMPATIBLE SATA HDD LIST APPENDIX 4 COMPATIBLE SATA HDD LIST Please upgrade the firmware of the DVR to the latest version to ensure the accuracy of the following table. MANUFACTURER MODEL CAPACITY ROTATION Seagate ST3320613AS 320GB 7200 rpm ST33500320AS 500GB 7200 rpm...
APPENDIX 6 DVR BATTERY REPLACEMENT APPENDIX 6 DVR BATTERY REPLACEMENT DVR time reset after power failure, for example, caused by a power outage, will cause the disorder of the recorded data, and users may have problems in searching the event clip they want. To keep the DVR time from resetting, a non-chargeable lithium battery, CR2032, is installed in the DVR.
APPENDIX 7 GRAPHICAL OSD TABLE APPENDIX 7. GRAPHICAL OSD TABLE Icon Click to go to… OSD 1 OSD 2 Main Menu Quick Start Date Setup System Event Information Advanced Config Schedule Setting Quick Menu Channel Switch Playback Control Digital Zoom Audio PTZ Control Playback...
Page 75
安全須知 注意 RISK OF ELECTRIC SHOCK 注意: 為減低觸電的可能性,請勿讓此機器暴露在雨中或潮濕的環境下。請務必使用適當的變壓器。本公司不負責賠償任 何因不當使用本產品所引起的損害。即使本公司已被告知可能的相關風險,使用者仍應自行承擔不當使用所產生之 後果。 此符號用於警告使用者 產品機殼內部有 “危險電壓”,觸碰有可能會造成觸電的可能性。 此符號用於告知使用者此機器附有操作與維護指示的重要文件。 本公提供的所有無鉛產品皆符合歐盟有害物質使用限制指引 (Restriction of Hazardous Substances, (RoHS)),意即本公司的生產 流程與產品均嚴格遵守無鉛守則,而且不包含該指引內提供的任何有害物質。 此劃叉的滾輪垃圾筒圖示代表在歐盟境內,本產品於丟棄時必須另行收集。此原則適用於您的產品與任何標有此圖示的週邊設備。 請勿隨意丟棄這些產品。請洽詢您當地的經銷商,以得知回收此設備的程序。 此機器的製造符合無線電波干擾的規範。 FCC (Federal Communications Commission) 聲明 This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment.
Page 76
MPEG4 授權 THIS PRODUCT IS LICENSED UNDER THE MPEG-4 VISUAL PATENT PORTFOLIO LICENSE FOR THE PERSONAL AND NON-COMMERCIAL USE OF A CONSUMER FOR (i) ENCODING VIDEO IN COMPLIANCE WITH THE MPEG-4 VISUAL STANDARD ( PEG-4 VIDEO? AND/OR (ii) DECODING MPEG-4 VIDEO THAT WAS ENCODED BY A CONSUMER ENGAGED IN A PERSONAL AND NON-COMMERCIAL ACTIVITY AND/OR WAS OBTAINED FROM A VIDEO PROVIDER LICENSED BY MPEG LA TO PROVIDE MPEG-4 VIDEO.
Page 218
Manuel de l’utilisateur Système de vidéosurveillance intelligent Affichage Gui Avec Commande de Souris USB Veuillez lire attentivement ces instructions avant de faire fonctionner l’appareil. Manuel à conserver. Consultez le manuel du DVR concernant l’affichage et le fonctionnement. FR_799B_797B_794B_794C_793C(D)_Manual_V1.2...
Page 219
MISES EN GARDE IMPORTANTE AVERTISSEMENT RISQUE D’ÉLECTROCUTIONS AVERTISSEMENT : Afin de réduire les risques d’électrocutions, ne pas exposer cet appareil à la pluie ou à l’humidité. N’utiliser cet appareil qu’avec le type d’alimentation indiqué sur l’étiquette. La société ne peut être tenue responsable des dommages survenus suite à...
Page 220
Licence MPEG4 LA LICENCE COUVRE L’UTILISATION PERSONNELLE ET NON COMMERCIALE D’UN CONSOMMATEUR POUR (i) ENCODER LA VIDÉO EN CONFORMITÉ AVEC LA NORME DE VISUALISATION MPEG-4 (« MPEG-4 VIDEO ») ET/OU (ii) DÉCODER LA VIDÉO MPEG-4 QUI A ÉTÉ ENCODÉE PAR UN CONSOMMATEUR ENGAGÉ DANS UNE ACTIVITÉ PERSONNELLE ET NON COMMERCIALE ET/OU OBTENUE PAR UN DISTRIBUTEUR DE VIDÉO SOUS LICENCE MPEG LA POUR LA FOURNITURE DE VIDÉO MPEG-4.
Page 221
TABLE DES MATIÈRES 1. AVANT D’UTILISER CE DVR......................1 1.1 Contenu de l’emballage ............................1 1.2 Face avant ................................1 1.3 Face arrière................................2 2. CONNEXION ET CONFIGURATION....................4 2.1 Installation d’un Disque SATA ..........................4 2.2 Connexion de la Caméra ............................5 2.2.1 Connexion d’une caméra normale .........................5 2.2.2 Connexion d’une caméra DCCS........................6 2.2.3 Connexion d’une caméra PTZ ........................6 2.3 Mise sous tension du DVR.............................7...
AVANT D’UTILISER CE DVR 1. AVANT D’UTILISER CE DVR 1.1 Contenu de l’emballage Emballage standard Manuel pour Télécommande infrarouge Télécommande infrarouge DVR Démarrage Rapide CD Manuel Adaptateur et Cordon d’alimentation Vis HDD Connecteur de 9 ou 25 Broches DSUB Souris USB Accessoire en option Câble de prolongation du récepteur IR 1.2 Face avant...
FLASH USB COMPATIBLES » de la page 61. 1.3 Face arrière 75Ω / HI-IMPEDANCE (pour AVC799B et 797B seulement) Lorsque vous utilisez la fonction Loop, veuillez basculer en HI-IMPEDANCE. Veuillez sélectionner 75 Ω si la fonction Boucle n’est pas utilisée.
Page 225
AVANT D’UTILISER CE DVR Remarque : Lors de la connexion à un moniteur CRT, il peut également etre connecter simultanément à un moniteur LCD pour une sortie vidéo en dual. CALL Connecter à un moniteur spécifique pour l’affichage de séquences. Connecter directement à...
Pour les détails, veuillez vous référer à la section « 2.5 Effacer le Disque dur » page 8. Pour AVC799B & AVC797B Étape 1 : Desserrez les vis du capot supérieur du DVR et ouvrez le capot supérieur.
CONNEXION ET CONFIGURATION Branchez la prise électrique & et le bus de données Étape 4 : Replacez le support dans le DVR. Remarque : Les étape 5 ~ 7 s’appliquent pour AVC794B, AVC794C et AVC793C seulement. Étape 5 : Pour installer un autre HDD, trouver les supports HDD fournis dans le paquet, et les fixer sur la base du DVR.
CONNEXION ET CONFIGURATION 2.2.2 Connexion d’une caméra DCCS Remarque : Pour AVC799B, seul les canaux 1 ~ 4 supportent la connexion d’une caméra DCCS; Pour AVC797B, seul les canaux 1 et 2 supportent la connexion d’une caméra DCCS ; Pour AVC794B, AVC794C, AVC793C et AVC793CD, seul le canal 1 supporte la connexion d’une caméra DCCS.
CONNEXION ET CONFIGURATION ÉTAPE 2 : Enlever une extrémité de la gaine d’isolation du câble RJ11. Enlevez une extrémité de la gaine d’isolation du câble RJ11 pour trouver les fils RS485-A et RS485-B, et enlevez la gaine d’isolation pour révéler les fils du câble pour continuer les connexions. ÉTAPE 3 : Tordre les fils RS485-A et RS485-B de du câble RJ11 avec ceux de la caméra dôme rapide.
CONNEXION ET CONFIGURATION Remarque : Lors de la première utilisation du DVR, veuillez le mettre sous tension sans interruption pendant au moins 48 heures après le réglage correct de la date et de l’heure. Cela aide à empêcher l’horloge du DVR de se reinitializer après déconnexion de l’alimentation électrique du DVR.
AFFICHAGE GUI AVEC COMMANDE DE SOURIS USB 3. AFFICHAGE GUI AVEC COMMANDE DE SOURIS USB Remarque : L’OSD graphique montré dans ce document prend AVC799B, AVC797B, AVC794B et AVC794C comme exemple. AVC793C (D) emploie un autre ensemble d’OSD graphique. Pour connaître les détails au sujet de l’autre ensemble, se référer svp à « ANNEXE 7. TABLE GRAPHIQUE OSD »...
AFFICHAGE GUI AVEC COMMANDE DE SOURIS USB 3.2.1 Sélecteur de Canal Cliquez sur sur la barre de menu rapide pour afficher le panneau comme suit : Numéro du 1~16 Cliquez pour commuter au canal que vous voulez en plein écran. Cannal Vidéo Séquence Cliquez sur ce bouton pour afficher chaque chaîne en plein écran,...
Cliquez pour configurer les éléments suivants: CAMÉRA, PARAMETRAGE DÉTECTION, ALERTE, RÉSEAU, SNTP, AFFICHAGE, AVANCE ENREGISTRER, PERIPHERIQUES, DCCS, IVS* et NOTIFIER*. PARAMETRE Cliquer pour régler la minuterie d’enregistrement, la CALENDRIER minuterie de détection et la minuterie d’alarme. * Disponible pour AVC799B, 797B, 794B et 794C seulement.
UTILISATION DE BASE 4. UTILISATION DE BASE 4.1 Page Live Heure système Barre d’état Capacité HDD disponible Enregistrement Mouvement Titre du canal Icône Fonction Icône Fonction Icône Fonction Chaine audio en direct (1 ~ 4) Chaine de lecture audio (1 ~ 4) Chaine audio éteinte Zoom numérique activé...
UTILISATION DE BASE 4.3 Lecture Cliquez « » sur la barre de menu rapide pour afficher le panneau de commande de lecture, et cliquez pour jouer le dernier clip vidéo enregistré, ou cliquez pour entrer dans la liste de recherche. Barre de progrès Fermer Information...
NIVEAU TRANSPARENCE DCCS SORTIE VGA 1600 x 1200 VGA DEINTERLACE (For AVC799B, 797B & AVC794B Only) NOTIFIÉ COMPOSITE DEINTERLACE (For AVC799B, 797B & AVC794B Only) SORTIE Allez vers « SORTIE VGA », et sélectionnez la résolution VGA que vous désirez. Il est possible de choisir parmi trois options comme suit : 1024 x 768 (par défaut)
AVANCE APPAREILS, DCCS, IVS* et NOTIFIER*. PARAMETRE Cliquer pour régler la minuterie d’enregistrement, la CALENDRIER minuterie de détection et la minuterie d’alarme. * Disponible pour AVC799B, 797B, 794B et 794C seulement. 5.1 DEMARRAGE 5.1.1 GENERAL DEMARRAGE GENERAL TITRE PARM. HEURE...
Page 238
MENU PRINCIPAL PRIORITE (uniquement pour les modèles AVC794C, AVC793C & 793CD) Cette fonction est utilisée pour réaffecter les sources du système pour un affichage en direct, l’enregistrement et l'accès à distance. Il y a trois options pour cette fonction : ENREGISTREMENT EN PREMIER/RESEAU EN PREMIER/AFFICHAGE EN PREMIER.
MENU PRINCIPAL 5.1.2 INSTALLATION DES HORAIRES DEMARRAGE GENERAL DATE 2009 / NOV / 17 PARM. HEURE HEURE 15 : 35 : 53 SORTIE DATE Réglez la date du jour. Le format d’affichage de défaut est ANNÉE - MOIS - DATE (A-M-D). Remarque : Pour changer le format d’affichage de date, Veuillez vous référer «...
MENU PRINCIPAL DATE DEBUT/DATE FIN Régler l’heure de départ et de fin. AJUSTER Régler l’heure en HEURE : MIN. 5.3 SYSTEME 5.3.1 OUTILS SYSTEME OUTILS LANGUE FRANÇAIS SYSTEME INFO MOT DE PASSE ADMIN SETUP BACKUP DATA (USB) MOT DE PASSE OPERATEUR SETUP BACKUP LOG (USB) MISE A JOUR...
MENU PRINCIPAL 5.3.2 SYSTEME INFO SYSTEME OUTILS TAUX TRANSMIS 2400 SYSTEME INFO ID HOTE BACKUP DATA (USB) TEMPS R.E.T.R (MIN) BACKUP LOG (USB) VERROU AUTO JAMAIS EFFACER HDD PAS DE HDD RESET DEFAUT SOUMETTRE ID TELECOMMANDE TYPE SERIE RS485 FORMAT VIDEO NTSC VERSION 1007-1002-1003-1002...
MENU PRINCIPAL 5.3.3 SAUVEGARDE DES DONNEES (USB)/(DVD) Insérez un lecteur USB flash au port USB du panneau avant, ou pressez pour éjecter le DVD graveur et le remplacer par un DVD-R ou un CD-R. Remarque : Avant d’utiliser le lecteur flash USB, veuillez d’abord utiliser votre PC et formater le lecteur flash USB au format FAT32.
MENU PRINCIPAL 5.3.4 SAUVEGARDES DES JOURNAUX (USB) Cette fonction permet de sauvegarder les journaux des enregistrements. Insérez un lecteur flash USB compatible dans le port USB situé à l’avant du DVR. Remarque : Avant d’utiliser le lecteur flash USB, veuillez d’abord utiliser votre PC et formater le lecteur flash USB au format FAT32.
MENU PRINCIPAL Étape 1 : Choisissez le disque dur et le canal comprenant les signaux vidéo que vous voulez rechercher. Étape 2 : Choisissez le mois comprenant les signaux vidéo que vous voulez rechercher sur le calendrier, et la date avec des données enregistrées sera accentuée. Étape 3 : Choisissez la date où...
MENU PRINCIPAL 5.4.4 HIST. EVENT Vous pouvez vérifier toutes les informations des évènements (type, heure et canal), ou effacer tous les journaux d’évènements. INFORMATION EVENEMENT RECH RAPIDE EVENEMENT HEURE COMMENT. RECH EVENT DEVERROU 2009/NOV/19 15:49:07 INFO HDD PERTE VIDEO 2009/NOV/19 15:32:05 HIST.
MENU PRINCIPAL 5.5.2 DETECTION PARAMETRAGE AVANCE CAMERA CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8 CH9 CH10 CH11 DETECTION ALERTE RESEAU AFFICHAGE ENREGISTRER ALARME TELECOMMAND ZONE EDITION DCCS NOTIFIÉ SORTIE LS (Niveau de sensibilité) « LS » sert à régler la sensibilité de comparaison entre deux images différentes. Plus la valeur est faible, plus la sensibilité...
MENU PRINCIPAL EXTERNE ALERTE Sélectionnez d’activer ou désactiver le son lorsqu’une alarme externe quelconque est déclenchée (ACTIVÉ/DÉSACTIVÉ). INTERNE BUZZER Sélectionnez activer ou désactiver le son (ACTIVÉ/DÉSACTIVÉ) des sonneries internes : BOUTON BUZZER, BUZZER PERTE S VIDEO, BUZZER MOUVEMENT, BUZZER ALARME, et BUZZER HDD. Remarque : Lorsque cet élément est réglé...
Page 248
MENU PRINCIPAL DNS (DNS PRIMAIRE/DNS SECONDAIRE) Entrez l’adresse IP du serveur de nom de domaine obtenue auprès de votre fournisseur d’accès Internet. PORT Le numéro valide est compris entre 1 et 9999. Par défaut, sa valeur est de 80. Normalement, le port TCP utilisé...
Page 249
MENU PRINCIPAL TYPE RESEAU Choisissez DHCP comme type de réseau. DNS (DNS PRIMAIRE/DNS SECONDAIRE) Entrez l’adresse IP du serveur de nom de domaine obtenue auprès de votre fournisseur d’accès Internet. PORT Le numéro valide est compris entre 1 et 9999. Par défaut, sa valeur est de 80. Normalement, le port TCP utilisé...
Page 250
MENU PRINCIPAL E-MAIL Lorsque cette fonction est activée et qu’un événement se produit, un fichier HTML contenant un lien sera envoyé vers l’adresse de courriel électronique spécifiée. Cliquez sur le lien pour accéder à votre DVR et consulter l’enregistrement de l’événement. PARAMETRAGE AVANCE CAMERA RESEAU...
(For AVC799B, AVC797B & AVC744B Only) SORTIE DESENTRELACEMENT (uniquement pour les modèles AVC799B et AVC797B) Sélectionnez pour activer ou désactiver la fonction de désentrelacement (ACTIVÉ/DÉSACTIVÉ). Remarque : Si vous réglez la taille d’image d’enregistrement sur « FRAME », veuillez ACTIVER la fonction de désentrelacement.
Pour plus de détails, veuillez consulter le mode d’emploi de votre écran LCD. 10) DESENTRELACEMENT VGA (uniquement pour les modèles AVC799B, 797B et 794B) Sélectionnez pour activer ou désactiver la fonction de désentrelacement lorsque vous avez une sortie VGA (ACTIVÉ/DÉSACTIVÉ).
MENU PRINCIPAL ENREG PRE ALARME Sélectionnez l’activation ou la désactivation de la fonction de pré-alarme (ACTIVÉ/DÉSACTIVÉ). Lorsque les fonctions de pré-alarme et d’enregistrement événement sont toutes les deux activées, le DVR enregistre 8 Mo de données avant de déclencher une alarme/la détection d’un mouvement. REECRITURE Choisissez «...
Remarque : Le système prend en charge quatre canaux de caméra pour cette fonction. Pour les modèles AVC799B et AVC797B, les utilisateurs sont autorisés à sélectionner aléatoirement quatre canaux de caméra pour utiliser cette fonction; Pour les modèles AVC794B et 794C,...
MENU PRINCIPAL PARAMETRAGE AVANCE CAMERA CH1 CH2 CH3 CH4 DETECTION CAMERA (For AVC799B & AVC797B only) ALERTE MODE IVS COMPTAGE MOUVEMENT RESEAU AFFICHAGE LIGNE AFFICHAGE SENSIBILITÉ ENREGISTRER RÉINITIALISER COMPTAGE SOUMETTRE TELECOMMAND ZONE D’OBSTACLE VIRTUEL SETUP DCCS SCENE CHANGE SCENE CHANGE SENSITIUITY MIDDLE NOTIFIÉ...
Page 256
MENU PRINCIPAL IVS APPLICATION Étape 1 : Allez à « VIRTUAL FENCE AREA (ZONE DOBSTACLE VIRTUEL) » pour tracer une ligne de détection avec votre souris, et décider de la direction de détection en sélectionnant « REVERSE ». Étape 2 : Finir les réglages d’IVS et revenir à la vue en directe. L’icône d’IVS « »...
Page 257
MENU PRINCIPAL Étape 1 : Allez à « VIRTUAL FENCE AREA (ZONE DOBSTACLE VIRTUEL) » pour tracer une ligne de détection avec votre souris, et décider de la direction de détection en sélectionnant « REVERSE ». Étape 2 : Finir les réglages d’IVS et revenir à la vue en directe. Lorsque quelqu’un marche à...
Page 258
MENU PRINCIPAL STATISTIQUES IVS Appuyez sur « LISTER » sur le panneau avant du DVR, ou cliquez sur « » « » pour accéder au menu de recherche d’événement. Ensuite, sélectionnez «STATISTIQUE ». LISTE RECH RAPIDE CANAL ENREGISTRER TYPE EVENEMENT INFLOW MOUVEMENT OUTFLOW...
MENU PRINCIPAL 5.5.11 NOTIFIÉ Remarque : Cette fonction n’est pas disponible pour AVC793C et AVC793CD. Cette caméra de réseau prend en charge les notifcations d’événements vers votre iPhone. Lorsqu’une personne est détectée par un capteur de détection de personnes, la caméra reçoit immédiatement un signal d’alarme et envoie une notification vers votre iPhone.
MENU PRINCIPAL 5.6.2 DETECTION Sélectionnez « ACTIVÉ » pour activer le minuteur de détection, et définissez le jour et l’heure pour cette fonction. PARAMETRE CALENDRIER ENREGISTRER PROGRAM DET DETECTION ALARME SORTIE Axe X : 0 ~ 24 heures. Chaque fois que la barre est de 30 minutes. Axe Y : Du lundi au dimanche.
FONCTIONNEMENT À DISTANCE 6. FONCTIONNEMENT À DISTANCE Vous pouvez également contrôler votre DVR à distance via le logiciel sous license « Video Viewer », un navigateur Web (comme Internet Explorer, Mozilla FireFox, Google Chrome ou Safari), votre téléphone portable et le logiciel QuickTime Player d’Apple.
FONCTIONNEMENT À DISTANCE à à Quand la configuration du réseau de votre DVR est terminée, vous pouvez accéder à votre DVR par internet. a) Double-cliquez sur « » qui apparaît sur le bureau de votre PC pour accéder au panneau de contrôle. Par défaut, le panneau «...
Page 263
FERNGESTEUERTE BEDIENUNG Version avec fonctions complètes Rotation d’image à 180° Cliché Notification d’évènement & liste de vérification rapide Information Fermer le programme Changement d’affichage Simplifié Minimiser Version Réglage Contrôle DVR Contrôle PTZ Fermer toutes les Affichage de la vue : vues d’affichage 1- coupe Emap...
FERNGESTEUERTE BEDIENUNG 6.1.3 Fonctionnement général Enregistrement Pour enregistrer à distance en même temps que n’importe quel événement ou une alarme du côté du DVR, cliquez sur « » ou « » → « » pour accéder à la page « Record Settin (Réglage Enregistrement) ». Vous pouvez paramétrer les éléments suivants depuis la page «...
Page 265
FERNGESTEUERTE BEDIENUNG Pour lire immédiatement un enregistrement, choisissez un journal dans la liste, puis cliquez sur « Play (lecture) » ou double-cliquez sur le journal sélectionné. Sauvegarde du réseau Cliquez sur « » → « » ou cliquez sur « »...
FERNGESTEUERTE BEDIENUNG Fonction Description Simultaneous Playback (Lecture simultanée) Pour afficher les images de sauvegarde, alors que le processus de chargement est en cours, cochez la case « Simultaneous Playback (Lecture simultanée) ». Vous verrez les images de sauvegarde alors qu’elles sont en cours de chargement vers le PC ou l’ordinateur portable.
Page 267
FERNGESTEUERTE BEDIENUNG Remarque : Avant d’utiliser cette fonction, assurez-vous que le visionneur vidéo est connecté à tous les appareils (jusqu’à 16) que vous souhaitez surveiller. E-map est UNIQUEMENT disponible quand le panneau de contrôle est en version de fonction complète. Comment ajouter un groupe E-map ÉTAPE 1 : dans la version simplifiée, cliquez sur «...
Page 268
FERNGESTEUERTE BEDIENUNG Comment ajouter un groupe E-map unique : Entrez le nom de ce groupe E-map unique. Cliquez « … » pour naviguer dans le fichier de carte en BMP ou JPEG. Cliquez et tirer l’adresse IP à l’endroit où elle est située dans le niveau actuel.
Page 269
FERNGESTEUERTE BEDIENUNG Icône Description L’appareil connecté est une caméra. Quand elle sera sélectionnée, elle deviendra rouge. L’appareil connecté est un DVR. Quand elle sera sélectionnée, elle deviendra rouge. Tout évènement de mouvement ou d’alarme, apparaîtra à l’écran pour attirer votre attention. Pour savoir ce qu’il se produit rapidement, double-cliquez sur l’icône de l’appareil sur l’E-Map pour indiquer la vue en live.
Page 270
FERNGESTEUERTE BEDIENUNG Pour un groupe E-Map unique Cliquez droit sur le nom du groupe pour indiquer la liste menu raccourci, et sélectionnez « Edit E-MAP (Editer E-MAP) » ou « Remove E-MAP (Retirer E-MAP) » comme souhaité. Pour le groupe bâtiment E-map Cliquez droit sur le nom du groupe pour indiquer la liste menu raccourci, et sélectionnez «...
Page 271
FERNGESTEUERTE BEDIENUNG Pour éditer ou retirer un certain niveau du groupe bâtiment E-map, cliquez droit sur le nom du niveau, et sélectionnez « Edit E-MAP (Editer E-Map) » ou « Remove E-MAP (Retirer E-Map) » comme souhaité.
FERNGESTEUERTE BEDIENUNG 6.2 Navigateur Web Vous pouvez visualiser les images des caméras ou utiliser votre DVR avec un navigateur web, par exemple, Microsoft Internet Explorer. Remarque : Les systèmes d’exploitation PC pris en charge sont Windows 7, Vista et XP. Étape 1 : Saisissez l’adresse IP utilisée par votre DVR dans la boîte d’adresse URL, comme par exemple 60.121.46.236, et appuyez sur «...
Page 273
FERNGESTEUERTE BEDIENUNG Icône Description Audio Sélectionnez le canal audio que vous voulez pour écouter le directe. Remarque : Votre caméra doit pouvoir supporter les enregistrements audio, et se relier au canal vidéo qui soutient l’enregistrement audio et l’entrée audio du DVR. Pour plus de détails, consultez « 1.3 Face arrière » à la page 2. signifie Muet.
FERNGESTEUERTE BEDIENUNG 6.2.1 Lecture et téléchargement d’événements Recherche par temps Recherche par calendrier Icône d’événement Changement de scène Sorties Minuteur Système Passage unique Entrées Manuel Barrière virtuelle Détection de personnes Mouvement Close all/Close Cliquez sur pour fermer le clip vidéo en cours de lecture (dans le cadre rouge), ou (Fermer tout/Fermer) pour fermer tous les clips vidéo en lecture.
FERNGESTEUERTE BEDIENUNG 6.2.2 Statistiques IVS Statistiques IVS Statistiques IVS : Paneau de recherche d’événement Statistiques IVS : Diagramme Statistiques IVS : Liste Cliquez pour basculer entre les vues par jour/mois/année Cliquez pour basculer entre les vues par jour/mois/année...
Page 278
ANNEXE 1 CARACTÉRISTIQUES AVC794B AVC794C AVC793C AVC793CD Système vidéo NTSC/PAL (détection automatique) Format de compression vidéo H.264 Entrée vidéo 4 canaux (Signal vidéo composite 1 Vp-p 75 Ω BNC) Sortie Vidéo (BNC) Écran principal Pour un affichage fixe Écran d’appel Pour un affichage en séquence Sortie VGA (VGA) Intégrée (Résolution de sortie jusqu’à...
Page 279
ANNEXE 1 CARACTÉRISTIQUES AVC794B AVC794C AVC793C AVC793CD Zoom image Zoom numérique x 2 Contrôle PTZ E/S Alarme 4 entrées, 1 sortie Verrouillage Touche (Protection par Mot de Passe) Niveau utilisateur local Administrateur & Opérateur Détection de perte vidéo Titre de caméra Prise en charge jusqu’à...
ANNEXE 2 CONFIGURATION PIN ANNEXE 2 CONFIGURATION PIN ‧ Pour les modèles 16 CH Sirène : Connexion PIN Lorsque le DVR se déclenche par une alarme ou un Sirène Contact magnétique mouvement, le COM se connecte sur NO (NON) et la sirène commence à...
Page 281
ANNEXE 2 CONFIGURATION PIN Pour les modèles 8 CH Sirène : Connexion PIN Lorsque le DVR se déclenche par une alarme ou un mouvement, le COM se connecte sur NO (NON) et la sirène Contact magnétique Sirène commence à hurler et le flash à clignoter. Connecteur 25-broches DSUB côté...
Page 282
ANNEXE 2 CONFIGURATION PIN ‧ Pour les modèles 4 CH Connexion PIN Sirène : Lorsque le DVR se déclenche par une alarme ou un Sirène Contact magnétique mouvement, le COM se connecte sur NO (NON) et la sirène commence à hurler et le flash à clignoter. Connecteur 9-broches DSUB côté...
ANNEXE 3 LISTE DES LECTEURS FLASH USB COMPATIBLES ANNEXE 3 LISTE DES LECTEURS FLASH USB COMPATIBLES Veuillez mettre à jour le firmware du DVR avec la dernière version pour vous assurer de la précision du tableau suivant. Si le lecteur flash USB n’est pas pris en charge par le DVR, le message « ERREUR USB » s’affiche à l’écran. Remarque : Veuillez utiliser votre PC pour formater le lecteur flash USB en tant que «...
ANNEXE 4 LISTE DES DISQUES DUR SATA COMPATIBLES ANNEXE 4 LISTE DES DISQUES DUR SATA COMPATIBLES Veuillez mettre à jour le firmware du DVR avec la dernière version pour vous assurer de la précision du tableau suivant. FABRICANT MODÈLE CAPACITÉ ROTATION Seagate ST3320613AS...
ANNEXE 5 STRUCTURE DU MENU PRINCIPAL ANNEXE 5 STRUCTURE DU MENU PRINCIPAL DEMARRAGE GENERAL TITRE STATUT EVENEMENT AFFICHAGE DATE PRIORITY (For AVC794C, 793C & 793CD Only) RECORD CONFIGURATION PARM. HEURE DATE HEURE PARAMETRE DATE INFO DATE AFFICHAGE MODE DATE FORMAT LUMIERE ECONOMIE LUMIERE SYSTEME...
Page 286
ENR. EVENEMENT TOUS GARDE DONNEE LIMITE (J) RECORD CONFIGURATION TELECOMMAND DCCS CAMERA (For AVC799B & 797B Only) MODE IVS (For AVC799B, 797B, 794B & 794C only) AFFICHAGE LIGNE SENSIBILITÉ RÉINITIALISER COMPTAGE ZONE D'OBSTACLE VIRTUEL SCENE CHANGE SCENE CHANGE SENSITIUITY NOTIFIÉ...
ANNEXE 6 DVR REMPLACEMENT DE PILE ANNEXE 6 DVR REMPLACEMENT DE PILE L’heure du DVR se réinitialise après une panne de courant, par exemple, causée par une panne électrique, créera un désordre dans les données enregistrées, et les utilisateurs pourraient avoir des problèmes dans leurs recherches de clip évènement qu’ils désirent.
ANNEXE 7 TABLEAU GRAPHIQUE OSD ANNEXE 7 TABLEAU GRAPHIQUE OSD Icône Cliquer pour aller à… OSD 1 OSD 2 Menu principal Démarrage rapide Installation de la date Système Information d’événement Config. avancées Parametre Calendrier Barre de menu Sélecteur de Canal rapide Contrôle de lecture Zoom numérique...
Page 289
379Z Bedienungsanleitung Intelligente Videoüberwachung Grafische Benutzeroberfläche mit USB Maussteuerung Bitte lesen Sie sorgfältig diese Anleitung durch und bewahren sie für einen späteren Gebrauch auf. Für die jeweils aktuelle Anzeige und Bedienung nehmen Sie bitte Bezug auf Ihren vorhandenen DVR. DE_799B_797B_794B_794C_793C(D)_Manual_V1.2...
Page 290
WICHTIGE SICHERHEITSHINWEISE VORSICHT HOCHSPANNUNGSGEFAHR VORSICHT: Um Stromschlägen vorzubeugen, setzen Sie dieses Gerät weder Regen noch sonstiger Feuchtigkeit aus. Betreiben Sie dieses Gerät nur mit der auf dem Typenschild angegebenen Stromversorgung. Der Hersteller haftet nicht für Schäden durch unsachgemäße Verwendung, selbst wenn der Hersteller auf die Möglichkeit solcher Schäden hingewiesen wurde.
Page 291
MPEG 4-Lizenzierung DIESES PRODUKT IST DURCH DIE „MPEG-4 VISUAL PATENT PORTFOLIO“-LIZENZ FÜR DEN PERSÖNLICHEN UND NICHTKOMMERZIELLEN EINSATZ DURCH DEN ENDKUNDEN ZUR (I) CODIERUNG VON VIDEODATEN IN ÜBEREINSTIMMUNG MIT DEM MPEG 4-STANDARD („MPEG-4 VIDEO“) UND/ODER (II) ZUR DECODIERUNG VON MPEG 4-VIDEODATEN, DIE VON EINEM ENDVERBRAUCHER ZU PERSÖNLICHEN UND NICHTKOMMERZIELLEN ZWECKEN CODIERT UND/ODER VON EINEM VIDEOANBIETER, DER ÜBER EINE LIZENZ VON MPEG LA TO FÜR MPEG-4-VIDEOS VERFÜGT, BEZOGEN WURDEN, LIZENZIERT.
Page 292
INHALTSVERZEICHNIS 1. BEVOR SIE DIESEN BVR BENUTZEN ..................1 1.1 Lieferumfang ................................1 1.2 Vorderseite................................1 1.3 Rückseite ................................2 2. ANSCHLUSS UND EINRICHTUNG ....................4 2.1 SATA HDD Installation............................4 2.2 Kameraverbindung..............................5 2.2.1 Normaler Kameraanschluss ..........................5 2.2.2 DCCS Kameraanschluss ..........................6 2.2.3 PTZ Kameraanschluss ..........................6 2.3 DVR Power An ...............................7 2.4 Datums- und Uhrzeiteinstellung ..........................7 2.5 Festplatte löschen ..............................8...
BEVOR SIE DIESEN BVR BENUTZEN 1. BEVOR SIE DIESEN BVR BENUTZEN 1.1 Lieferumfang Standard Lieferumfang Anleitung für IR Fernbedienung IR Fernbedienung DVR Schnellstart CD-Anleitung Netzteil & Stromkabel HDD-Schrauben 9 oder 25 Pin DSUB-Kabel USB Maus Optionales Zubehör IR Empfänger-Verlängerungskabel 1.2 Vorderseite LED Indicators DVR ist eingeschaltet.
KOMPATIBLEN USB FLASH LAUFWERKE“ auf Seite 61. 1.3 Rückseite 75Ω / HI-IMPEDANCE (Nur für AVC799B & 797B) Wenn Sie die Loop-Funktion nutzen, schalten Sie bitte auf HI-IMPEDANCE um. Wenn Sie die Loop-Funktion nicht benutzen, wechseln Sie bitte auf 75 Ω.
Page 296
BEVOR SIE DIESEN BVR BENUTZEN Hinweis: Beim Anschluss an einen CRT-Monitor kann auch gleichzeitig ein LCD-Monitor für eine duale Videoausgabe angeschlossen werden. CALL Anschluss an einen Monitor für sequentielle Anzeige. Direkter Anschluss eines LCD Monitors. Hinweis: Beim Anschluss an einen LCD-Monitor kann auch gleichzeitig ein CRT-Monitor für eine duale Videoausgabe angeschlossen werden.
Daten, die vorher auf der Festplatte gespeichert wurden, vermischt werden. Einzelheiten hierzu finden Sie unter „2.5 Festplatte löschen“ auf Seite 8. Für AVC799B & AVC797B Schritt 1: Lösen Sie die oberen Deckelschrauben und nehmen den Deckel des DVR ab.
ANSCHLUSS UND EINRICHTUNG Schritt 3: Legen Sie die kompatible Festplatte in die Halterung ein und befestigen Sie sie mit den beiliegenden Schrauben, zwei an jeder Seite. Anschluss an Strom & Datenbus Schritt 4: Bringen Sie die Halterung wieder im DVR an. Hinweis: Schritte 5 ~ 7 gelten nur für AVC794B, AVC794C &...
ANSCHLUSS UND EINRICHTUNG 2.2.2 DCCS Kameraanschluss Hinweis: AVC799B unterstützt nur die Kanäle 1 ~ 4 für den DCCS Kameraanschluss; AVC797B unterstützt nur die Kanäle 1 & 2 für den DCCS Kameraanschluss; AVC794B, AVC794C, AVC793C und AVC793CD unterstützen nur Kanal 1 für den DCCS Kameraanschluss.
ANSCHLUSS UND EINRICHTUNG SCHRITT 2: Entfernen Sie ein Ende der Isolierung des RJ11-Kabels. Entfernen Sie ein Ende der isolierenden Schicht des RJ11-Kabels, um die RS485-A- und RS485-B-Kabel zu finden. Entfernen Sie anschließend die isolierende Schicht, um die Blankdrähte für den weiteren Anschluss aufzudecken. SCHRITT 3: Verdrehen Sie die RS485-A- und RS485-B-Kabel des RJ11-Kabels und der Speed Dome Kamera.
ANSCHLUSS UND EINRICHTUNG Hinweis: Lassen Sie den DVR bei erstmaliger Benutzung bitte mindestens 48 Stunden lang eingeschaltet, nachdem Datum & Zeit korrekt eingestellt wurden. Dies vermeidet eine Zurückstellung der DVR Zeit, nachdem der DVR vom Stromnetz getrennt wurde. Wenn sich die DVR Zeit nach dem Abtrennen von der Stromversorgung zurücksetzt, zum Beispiel bei einem Stromausfall, und sich der Akku entleert, ersetzen Sie den Akku bitte wie in „ANHANG 6 DVR BATTERIEWECHSEL“...
GRAFISCHE BENUTZEROBERFLÄCHE MIT USB MAUSSTEUERUNG 3. GRAFISCHE BENUTZEROBERFLÄCHE MIT USB MAUSSTEUERUNG Hinweis: Das in diesem Dokument abgebildete OSD nimmt AVC799B, AVC797B, AVC794B und AVC794C als Beispiel. AVC793C (D) verwendet ein anderes OSD. Einzelheiten über das andere OSD finden Sie unter "ANHANG 7. GRAFISCHE OSD TABELLE" auf Seite 66.
GRAFISCHE BENUTZEROBERFLÄCHE MIT USB MAUSSTEUERUNG 3.2.1 Kanalwechsel Klicken Sie auf in der Schnellmenüleiste, um das folgende Fenster anzuzeigen. Videokanalnummer Klicken, um zum gewünschten Kanal in Vollbild zu wechseln. 1~16 Sequentielle Klicken Sie diese Schaltfläche an, um die Kanäle ab dem CH 1 Anzeige einen nach dem anderen in Vollbild anzuzeigen.
GRUNDBEDIENUNG 4. GRUNDBEDIENUNG 4.1 Live-Ansichtsseite Systemzeit Statusleiste Verfügbare HDD Kapazität Aufnahme Bewegung Kanaltitel Symbol Funktion Symbol Funktion Symbol Funktion Live-Audiokanal (1 ~ 4) Audiokanal wiedergeben (1 ~ 4) Audiokanal aus Digitaler Zoom an Digitaler Zoom aus Timer-Aufnahme Netzwerk nicht verbunden Internet verbunden LAN verbunden USB Maus verbunden...
GRUNDBEDIENUNG 4.3 Wiedergabe Klicken Sie „ “ in der Schnellmenüleiste zur Anzeige des Wiedergabesteuerungsfensters und Wiedergabe des zuletzt aufgezeichneten Videoclips oder zum Aufruf der Suchliste. Fortschrittsbalken Schließen Informationen Wiedergabesteuerung Ereignissuche Hinweis: Damit die Wiedergabefunktion richtig arbeitet, müssen mindestens 8192 Einzelbilder aufgenommen worden sein.
ALPHA BLENDING DCCS VGA AUSGANG 1600 x 1200 VGA DEINTERLACE (For AVC799B, 797B & AVC794B Only) NOTIFY COMPOSITE DEINTERLACE (For AVC799B, 797B & AVC794B Only) EXIT Gehen Sie zu „VGA AUSGANG“, und wählen Sie die gewünschte VGA-Auflösung aus. Es stehen die folgenden...
Einstellung von KAMERA, ERKENNUNG, ALARM, ERWEITERTE NETZWERK, DISPLAY, AUFNAHME, GERÄTE, DCCS, EINSTELLUNG IVS* & BENACHRICHTIGUNG*. Einstellung des Aufnahmetimers, Erkennungstimers & PLANEINSTELLUNG Alarmtimers. * Nur verfügbar für AVC799B, 797B, 794B & 794C. 5.1 SCHNELLSTART 5.1.1 GENERELL SCHNELLSTART GENERELL KANAL TITEL TIME SETUP EVENT STATUS...
Page 309
HAUPTMENÜ PRIORITÄT (Nur für AVC794C, AVC793C & 793CD) Diese Funktion dient zur Neuverteilung der Systemquellen zur Live-Anzeige, Aufnahme und Fernzugriff. Für diese Funktion gibt es drei Optionen: AUFNAHME ZUERST/NETZWERK ZUERST/ANZEIGE ZUERST. AUFNAHME Wenn diese Option ausgewählt ist, wird Full D1 Echtzeitaufnahme auf allen Kanälen ZUERST: verfügbar sein, aber die Framerate für die Fernüberwachung wird verringert und die VGA Ausgabeauflösung auf 1024 x 768 festgelegt.
HAUPTMENÜ 5.1.2 TIME SETUP SCHNELLSTART GENERELL DATUM 2009 / NOV / 17 TIME SETUP ZEIT 15 : 35 : 53 EXIT DATUM Stellen Sie das aktuelle Datum ein. Das Standardanzeigeformat ist JAHR - MONAT - DATUM (J-M-D). Hinweis: Informationen zum Ändern des Datumsanzeigeformats finden Sie unter „5.2.1 DATUM INFO“. ZEIT Stellen Sie die aktuelle Uhrzeit als STUNDE:MIN:SEK ein.
HAUPTMENÜ STARTZEIT/ENDZEIT Stellen Sie die Start- und Endzeit ein. ANPASSEN Stellen Sie die Zeit als STUNDE : MIN ein. 5.3 SYSTEM 5.3.1 TOOLS SYSTEM TOOLS SPRACHE DEUTSCH SYSTEMINFO ADMIN PASSWORT SETUP BACKUP DATA (USB) OPERATOR PASSWORT SETUP BACKUP LOG (USB) UPGRADE SUBMIT BACKUP CONFIG...
HAUPTMENÜ 5.3.2 SYSTEMINFO SYSTEM TOOLS BAUDRATE 2400 SYSTEMINFO HOST ID BACKUP DATA (USB) R.E.T.R. VERZÖGERUNG BACKUP LOG (USB) AUTOM. TASTENSPERRE NIEMALS HDD LÖSCHEN KEINE HDD STANDARD HERSTELLEN SUBMIT REMOTE ID SERIELLER TYP RS485 VIDEOFORMAT NTSC VERSION 1007-1002-1003-1002 EXIT BAUDRATE Hier legen Sie die Baudrate des DVR fest (2400/9600/19200/38400/57600/115200). HOST ID Hier stellen Sie die ID des DVR ein (000 bis 254).
HAUPTMENÜ 5.3.3 DATEN BACKUP (USB)/(DVD) Schließen Sie ein kompatibles USB Flash-Laufwerk an den USB Port an der Vorderseite an oder drücken Sie auf , um den DVD-Brenner zu öffnen und eine DVD-R oder CD-R einzulegen. Hinweis: Bevor Sie das USB-Flash-Laufwerk verwenden, verwenden Sie bitte Ihren PC, um das USB-Flash-Laufwerk mit dem Format „FAT32“...
HAUPTMENÜ 5.3.4 BACKUP LOG (USB) Diese Funktion wird für ein Backup des Aufnahmelogs verwendet. Schließen Sie ein kompatibles USB Flashlaufwerk an den USB Anschluss an der Vorderseite an. Hinweis: Bevor Sie das USB-Flash-Laufwerk verwenden, verwenden Sie bitte Ihren PC, um das USB-Flash-Laufwerk mit dem Format „FAT32“...
HAUPTMENÜ Schritt 1: Wählen Sie die Festplatte und den Kanal mit den Videodaten, die Sie suchen möchten. Schritt 2: Wählen Sie den Monat, der die zu suchenden Videodaten enthält, aus dem Kalender aus. Die Tage mit aufgezeichneten Daten werden hervorgehoben. Schritt 3: Wählen Sie den gewünschten Tag aus dem Kalender.
HAUPTMENÜ 5.4.4 EREIGNIS-LOG Sie können alle Ereignisinformationen (Ereignistyp, Zeit und Kanal) prüfen oder alle Aufzeichnungen löschen. EVENT INFORMATION QUICK SEARCH EREIGNIS ZEIT COMMENT EVENT-SUCHE KEY UNLOCK 2009/NOV/19 15:49:07 HDD INFO VIDEO VERLUST 2009/NOV/19 15:32:05 EREIGNIS-LOG POWER AN 2009/NOV/19 15:32:02 PREV NEXT LÖSCHEN EXIT...
HAUPTMENÜ 5.5.2 ERKENNUNG ERWEITERTE EINSTELLUNG KAMERA CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8 CH9 CH10 CH11 ERKENNUNG ALARM NETZWERK DISPLAY ERKENNUNG AUFNAHME ALARM REMOTE BEREICH EDIT DCCS NOTIFY EXIT SG (Sensitivitätsgrad) Mit „SG“ legen Sie die Empfindlichkeit beim Vergleich von zwei verschiedenen Bildern fest. Je kleiner der Wert ist, desto höher ist die Empfindlichkeit der Bewegungserkennung.
HAUPTMENÜ EXT. ALARM Hier wählen Sie aus, ob beim Auslösen eines externen Alarms ein Tonsignal ausgegeben werden soll (AN/AUS). INT. ALARM Hier können Sie sämtliche internen Tonsignale ein- und ausschalten (AN/AUS): TASTENTON, VVERLUST-TON, TON BEI BEWEGUNG, ALARMTON UND HDD SUMMER. Hinweis: Wenn diese Funktion auf „AUS“...
Page 319
HAUPTMENÜ DNS (PRIMÄRE DNS/SEKUNDÄRE DNS) Geben Sie die IP-Adresse des DNS-Servers (Domain Name Server) ein, die Sie von Ihrem ISP (Internetdienstanbieter) erhalten haben. PORT Gültige Werte liegen zwischen 1 und 9999. Der Standardwert ist 80. Üblicherweise wird für HTTP der TCP-Port 80 genutzt. Allerdings kann es unter Umständen ratsam sein, aus Flexibilitäts- und Sicherheitsgründen eine andere Portnummer zu wählen.
Page 320
HAUPTMENÜ NETZWERK-TYP Sie können den Netzwerktyp auf DHCP stellen. DNS (PRIMÄRE DNS/SEKUNDÄRE DNS) Geben Sie die IP-Adresse des DNS-Servers (Domain Name Server) ein, die Sie von Ihrem ISP (Internetdienstanbieter) erhalten haben. PORT Gültige Werte liegen zwischen 1 und 9999. Der Standardwert ist 80. Üblicherweise wird für HTTP der TCP-Port 80 genutzt.
Page 321
HAUPTMENÜ E-MAIL Wenn diese Funktion aktiviert ist und ein Ereignis eintritt, wird eine HTML Datei inklusive Link an die angegebene E-Mail Adresse gesendet. Klicken Sie auf den Link, um auf diesen DVR zuzugreifen und die Ereignisaufnahme zu überprüfen. ERWEITERTE EINSTELLUNG KAMERA NETZWERK SMTP FTP E-MAIL DDNS...
Einstellung auf. Für Einzelheiten beziehen Sie sich bitte auf die Bedienungsanleitung Ihres LCD Monitors. 10) VGA DEINTERLACE (Nur für AVC799B, 797B & 794B) Hier entscheiden Sie, ob die Funktion DE-INTERLACE bei VGA-Ausgabe ein- oder ausgeschaltet sein soll (AN/AUS). 11) COMPOSITE DEINTERLACE (Nur für AVC799B, 797B &...
HAUPTMENÜ PRE-ALARM AUFNAHME Hier entscheiden Sie, ob die Voralarm-Funktion ein- oder ausgeschaltet sein soll (AN/AUS). Wenn Voralarm- und Ereignisaufnahmefunktionen gleichzeitig aktiviert sind, zeichnet der DVR bereits vor der Alarmauslösung/Bewegungserkennung 8 MB Daten auf. ÜBERSCHREIBEN Wählen Sie „(AN“, um zuvor aufgezeichnete Daten auf Ihrer HDD zu löschen, wenn die HDD voll ist. Wenn diese Funktion aktiviert und die HDD voll ist, wird der DVR 8 GB der ältesten Daten für dauerhafte Aufnahme ohne Hinweis überschreiben.
Modi angewendet werden: FLOW COUNTING, VIRTUAL FENCE und EINMALIGER DURCHGANG. Wenn jemand die Erkennungslinie (virtueller Zaun) überschreitet, wird die Aufnahme aktiviert. Hinweis: Für diese Funktion werden vier Kamerakanäle unterstützt. Für AVC799B und AVC797B können Sie vier beliebige Kamerakanäle zur Verwendung dieser Funktion auswählen ; für AVC794B &...
Page 327
HAUPTMENÜ IVS ANWENDUNG Schritt 1: Gehen Sie zu „VIRTUELLER ZAUNBEREICH“, um eine Erkennungslinie mit Ihrer Maus zu zeichnen und die Erkennungsrichtung durch Auswahl von „UMGEKEHRT“ festzulegen. Schritt 2: Beenden Sie die IVS Einstellung und kehren Sie zur Liveansicht zurück. Das IVS Symbol „...
Page 328
HAUPTMENÜ Schritt 1: Gehen Sie zu „VIRTUAL FENCE AREA (VIRTUELLER ZAUNBEREICH)“, um eine Erkennungslinie mit Ihrer Maus zu zeichnen und die Erkennungsrichtung durch Auswahl von „REVERSE (UMGEKEHRT)“ festzulegen. Schritt 2: Beenden Sie die IVS Einstellung und kehren Sie zur Liveansicht zurück. Wenn jemand die Erkennungslinie passiert, wird das System seine Bewegung als ein- oder ausgehend einstufen und: Ein Ereignis wird ausgelöst für jeden, der die Erkennungslinie überschreitet...
Page 329
HAUPTMENÜ IVS STATISTIK Drücken Sie auf „LISTE“ an der Vorderseite des DVR oder klicken Sie auf „ “ „ “, um das Ereignissuchmenü aufzurufen. Wählen Sie anschließend „STATISTIK“. LISTE QUICK SEARCH KANAL AUFNAHME EVENT TYP INFLOW ERKENNUNG OUTFLOW ALARM VIRTUAL FENCE ZEIT ONE WAY HUMAN DETECTION...
HAUPTMENÜ 5.5.11 NOTIFY Hinweis: Diese Funktion ist nicht für AVC793C und AVC793CD verfügbar. Diese Netzwerkkamera unterstützt sofortige Ereignisbenachrichtigungen auf Ihr iPhone. Wenn eine Person von einem externen Sensor für Personenerkennung entdeckt wird, empfängt die Kamera auf der Stelle das Alarmsignal und wird es an Ihr iPhone senden. ERWEITERTE EINSTELLUNG KAMERA ERKENNUNG...
HAUPTMENÜ 5.6.2 ERKENNUNG Wählen Sie „AN“, um den Erkennungstimer zu aktivieren und wählen Sie den Tag und die Zeit für diese Funktion. TIMER AUFNAHME BEWEGUNGS-TIMER ERKENNUNG ALARM EXIT X-Achse: 0 bis 24 Stunden. Jede Zeitleiste steht für 30 Minuten. Y-Achse: Montag bis Sonntag. 5.6.3 ALARM Wählen Sie „AN“, um den Alarmtimer zu aktivieren und wählen Sie den Tag und die Zeit für diese Funktion.
FERNGESTEUERTE BEDIENUNG 6. FERNGESTEUERTE BEDIENUNG Sie können den DVR auch über die mitgelieferte Software „Video Viewer“, einem Webbrowser (z.B. Internet Explorer, Mozilla Firefox, Google Chrome oder Safari), Ihrem Mobiltelefon und den Apple QuickTime Player fernsteuern. Hinweis: Für Einzelheiten über die ferngesteuerte Bedienung über Ihr Mobiltelefon, besuchen Sie bitte http://www.eagleeyescctv.com.
FERNGESTEUERTE BEDIENUNG ü ü Wenn die Netzwerkkonfiguration Ihres DVR abgeschlossen wurde, können Sie auf Ihren DVR direkt über das Internet zugreifen. a) Klicken Sie doppelt auf „ “ auf Ihrem PC-Desktop, um das Bedienfeld der Software zu öffnen. Standardmäßig wird das „Address Book (Adressbuch)“ auf der rechten Seite des Bedienfeldes der angezeigt.
FERNGESTEUERTE BEDIENUNG 6.1.3 Allgemeine Bedienung Aufnahme Um eine Fernaufnahme, falls ein Ereignisalarm auf der Seite des DVRs ausgelöst wird, zu ermöglichen, klicken Sie bitte auf „ “ oder „ “ → „ “, um zur Seite „Record Setting (Aufnahmeeinstellungen)“ zu gelangen. Auf der Seite „Record Setting (Aufnahmeeinstellungen)“...
Page 336
FERNGESTEUERTE BEDIENUNG Um eine Aufnahme sofort wiederzugeben, wählen Sie bitte einen Protokolleintrag aus der Liste und klicken anschließend auf „Play (Wiedergabe)“. Als Alternative klicken Sie doppelt auf den gewünschten Protokolleintrag. Sicherung über das Netzwerk Klicken Sie bitte auf „ “ → „ “...
FERNGESTEUERTE BEDIENUNG Funktion Beschreibung Simultaneous Playback (Gleichzeitige Wiedergabe) Um die Sicherungsbilder gleichzeitig während des Downloadvorgangs anzeigen zu lassen, haken Sie bitte die Option „Simultaneous Playback (Gleichzeitige Wiedergabe)“ an. Die Sicherungsbilder werden darauf während der Übertragung zu dem PC oder Notebook angezeigt.
Page 338
FERNGESTEUERTE BEDIENUNG Hinweis: Bevor Sie diese Funktion verwenden, stellen Sie sicher, dass Video Viewer an alle Geräte (bis zu 16), die Sie überwachen möchten, angeschlossen ist. E-Map ist NUR verfügbar, wenn das Steuerungsfenster in die Vollfunktionsversion geschaltet ist. Hinzufügen einer E-Map Gruppe SCHRITT 1: Klicken Sie in der vereinfachten Version auf „...
Page 339
FERNGESTEUERTE BEDIENUNG Hinzufügen einer einzelnen E-Map Gruppe: Geben Sie den Namen dieser Google E-Map Gruppe ein. Klicken Sie auf „…“, um die Kartendatei als BMP oder JPEG zu suchen. Klicken und ziehen Sie die IP-Adresse auf den Standort der aktuellen Etage. Klicken Sie zum Speichern und Beenden auf „Apply (Anwenden)“.
Page 340
FERNGESTEUERTE BEDIENUNG Symbol Beschreibung Das angeschlossene Gerät ist eine Kamera. Wenn es ausgewählt ist, wird es rot. Das angeschlossene Gerät ist ein DVR. Wenn es ausgewählt ist, wird es rot. Wird für jedes Bewegungs- oder Alarmereignis auf dem Bildschirm angezeigt, um Ihre Aufmerksamkeit zu erregen.
Page 341
FERNGESTEUERTE BEDIENUNG Für Einzel E-Map Gruppe Klicken Sie mit rechts auf den Gruppennamen, um die Verknüpfungsmenüliste anzuzeigen und „Edit E-MAP (E-MAP bearbeiten)“ oder „Remove E-MAP (E-MAP entfernen)“ auszuwählen. Für Gebäude E-Map Gruppe Klicken Sie mit rechts auf den Gruppennamen, um die Verknüpfungsmenüliste anzuzeigen und „Edit Building E-MAP (Gebäude E-MAP bearbeiten)“...
Page 342
FERNGESTEUERTE BEDIENUNG Um eine bestimmte Etage der Gebäude E-Map Gruppe zu bearbeiten oder zu entfernen, klicken Sie mit rechts auf den Namen der Etage und wählen Sie „Edit E-MAP (E-MAP bearbeiten)“ oder „Remove E-MAP (E-MAP entfernen)“.
FERNGESTEUERTE BEDIENUNG 6.2 Webbrowser Sie können die Bilder ansehen oder den DVR in einem Webbrowser, z.B. Internet Explorer, bedienen. Hinweis: Die PC-Betriebssysteme Windows 7, Vista und XP werden unterstützt. Schritt 1: Geben Sie die IP-Adresse Ihres DVR in das URL-Adressfeld ein (z.B. 60.121.46.236) und drücken anschließend die Enter.
Page 344
FERNGESTEUERTE BEDIENUNG Symbol Beschreibung Hinweis: Ihre Kamera muss Audioaufnahme unterstützen und an den Videokanal angeschlossen sein, der Audioaufnahme und den Audioeingang des DVR unterstützt. Einzelheiten hierzu finden Sie unter „1.3 Rückseite“ auf Seite 2. bedeutet stumm. Um den Stumm-Status zu deaktivieren, klicken Sie erneut auf dieses Symbol und wählen Sie den gewünschten Audiokanal.
FERNGESTEUERTE BEDIENUNG 6.2.1 Ereigniswiedergabe & Download Timer-Suche Kalendersuche Ereignissymbol Szenenwechsel Ausgang Timer System One way pass Eingang Anleitung Virtueller Zaun Personenerkennung Bewegung Close all/Close Klicken Sie auf , um die aktuelle Wiedergabe des Videoclips zu schließen (im roten (Alle schließen/Schließen) Rahmen) oder auf , um alle wiedergegebenen Videoclips zu schließen.
FERNGESTEUERTE BEDIENUNG 6.2.2 IVS Statistik IVS Statistik IVS Statistik: Ereignis-Suchfeld IVS Statistik: Tabelle IVS Statistik: Liste Klicken zum Wechsel zwischen Tag/Monat/Jahresansicht Klicken zum Wechsel zwischen Tag/Monat/Jahresansicht...
ANHANG 2 POLBELEGUNG ANHANG 2 POLBELEGUNG ‧ Beim 16 CH Modell Sirene: PIN Anschlussanwendung Wenn der DVR durch einen Alarm oder eine Sirene Magnetkontakt Bewegungserkennung ausgelöst wird, wird COM mit NO verbunden und die Sirene und Lichtsignale werden ausgelöst. Gelötete Seite des DSUB 25 PIN Magnetkontakt: Wenn der Magnetkontakt öffnet, wird der Alarm ausgelöst und...
Page 352
ANHANG 2 POLBELEGUNG Beim 8 CH Modell Sirene: PIN Anschlussanwendung Wenn der DVR durch einen Alarm oder eine Bewegungserkennung ausgelöst wird, wird COM mit NO Sirene Magnetkontakt verbunden und die Sirene und Lichtsignale werden ausgelöst. Gelötete Seite des DSUB 25 PIN Magnetkontakt: Wenn der Magnetkontakt öffnet, wird der Alarm ausgelöst und die Aufnahme beginnt.
Page 353
ANHANG 2 POLBELEGUNG ‧ Für 4 CH Modelle PIN Anschlussanwendung Sirene: Wenn der DVR durch einen Alarm oder eine Sirene Magnetkontakt Bewegungserkennung ausgelöst wird, wird COM mit NO verbunden und die Sirene und Lichtsignale werden ausgelöst. Gelötete Seite des DSUB 9 PIN Magnetkontakt: Wenn der Magnetkontakt öffnet, wird der Alarm ausgelöst und die Aufnahme beginnt.
ANHANG 3 LISTE DER KOMPATIBLEN USB-FLASH-LAUFWERKE ANHANG 3 LISTE DER KOMPATIBLEN USB-FLASH-LAUFWERKE Bitte aktualisieren Sie die DVR-Firmware auf die aktuellste Version, damit die Angaben der folgenden Tabelle exakt zutreffen. Falls das USB-Flash-Laufwerk nicht vom DVR unterstützt wird, wird die Meldung „USB FEHLER“ auf dem Bildschirm angezeigt.
ANHANG 4 KOMPATIBLE SATA HDDs ANHANG 4 KOMPATIBLE SATA HDDs Bitte aktualisieren Sie die DVR-Firmware auf die aktuellste Version, damit die Angaben der folgenden Tabelle exakt zutreffen. HERSTELLER MODELL KAPAZITÄT ROTATION Seagate ST3320613AS 320GB 7200 U/Min ST33500320AS 500GB 7200 U/Min ST3500410SV 500GB 7200 U/Min...
ANHANG 5 HAUPTMENÜ-STRUKTUR ANHANG 5 HAUPTMENÜ-STRUKTUR SCHNELLSTART GENERELL KANAL TITEL EVENT STATUS DATUMSANZEIGE PRIORITY (For AVC794C, 793C & 793CD Only) RECORD CONFIGURATION TIME SETUP DATUM ZEIT DATUM SETUP DATUM INFO DATUMSNAZEIGE FORMAT SOMMERZEIT SOMMERZEIT SYSTEM TOOLS DEUTSCH ADMIN PASSWORT OPERATOR PASSWORT UPGRADE BACKUP CONFIG RESTORE CONFIG...
Page 357
ÜBERSCHREIBEN EVENT AUFNAHME ALL CHANNEL ERZWUNGENES LOESCHEN RECORD CONFIGURATION REMOTE DCCS CAMERA (For AVC799B & 797B Only) IVS MODE (For AVC799B, 797B, 794B & 794C only) DISPLAY LINE EMPFINDLICHKEIT ZÄHLER ZURÜCKSETZEN ZONE SCENE CHANGE SCENE CHANGE SENSITIVITY NOTIFY GUARD (For AVC799B, 797B, 794B & 794C only)
ANHANG 6 DVR BATTERIEWECHSEL ANHANG 6 DVR BATTERIEWECHSEL Eine Zurücksetzung der DVR Zeit nach dem Abtrennen von der Stromversorgung, zum Beispiel bei einem Stromausfall, wird die Aufnahmedaten durcheinander bringen und dazu führen, dass die gewünschten Aufzeichnungen möglicherweise nicht mehr gefunden werden können. Um eine Zurücksetzung der DVR Zeit zu vermeiden, ist eine CR2032 Lithium-Batterie im DVR installiert.
Page 360
Manual del Usuario Vigilancia de vídeo inteligente Pantalla de interfaz GUI con control por ratón USB Lea detenidamente estas instrucciones antes del uso y consérvelas para futuras consultas. Para la visualización y funcionamiento reales, remítase al DVR adquirido. ES_799B_797B_794B_794C_793C(D)_Manual_V1.2...
Page 361
INSTRUCCIONES IMPORTANTES DE SEGURIDAD PRECAUCIÓN RIESGO DE DESCARGA ELÉCTRICA PRECAUCIÓN: Para reducir el riesgo de descarga eléctrica, no exponga este dispositivo a la lluvia o a la humedad. Conecte este dispositivo a la fuente de alimentación indicada en la etiqueta. La compañía no se hará responsable de cualquier daño debido a un uso inadecuado, incluso si se hubiese advertido de tales daños.
Page 362
Licencia MPEG4 ESTE PRODUCTO HA SIDO LICENCIADO SEGÚN LA LICENCIA DE CARTERA DE PATENTE VISUAL MPEG-4 PARA EL USO PERSONAL Y NO COMERCIAL DE UN CONSUMIDOR PARA (i) CODIFICAR EL VÍDEO CON LA NORMA VISUAL MPEG-4 (“VÍDEO MPEG-4”) Y/O (ii) DESCIFRAR VÍDEO MPEG-4 QUE HAYA SIDO CIFRADO POR UN CONSUMIDOR AL REALIZAR UNA ACTIVIDAD PERSONAL Y NO COMERCIAL Y/O HAYA OBTENIDO UNA LICENCIA DE MPEG LA PARA OFRECER VÍDEO MPEG-4.
Page 363
ÍNDICE 1. ANTES DE UTILIZAR ESTE DVR....................1 1.1 Contenido del paquete ............................1 1.2 Panel frontal................................1 1.3 Panel trasero................................2 2. CONEXIÓN Y CONFIGURACIÓN ....................4 2.1 Instalación del HDD SATA............................4 2.2 Conexión de cámara ..............................5 2.2.1 Conexión de Cámara Normal ........................5 2.2.2 Conexión de cámara DCCS ..........................6 2.2.3 Conexión de cámara PTZ..........................6 2.3 Encendido del DVR..............................7...
ANTES DE UTILIZAR ESTE DVR 1. ANTES DE UTILIZAR ESTE DVR 1.1 Contenido del paquete Paquete estándar Manual del mando a distancia IR Mando a distancia IR Inicio Rápido del DVR Manual del CD Adaptador y cable de alimentación Tornillos HDD Conector DSUB de 9 o 25 pines Ratón USB Accesorio Opcional...
1.3 Panel trasero 75Ω / HI-IMPEDANCE (Solo para AVC799B y 797B) Cuando se utilice la función Loop, seleccione HI-IMPEDANCE. En caso contrario, seleccione 75 Ω. VIDEO IN (1 ~ 16 / 1 ~ 8 / 1 ~ 4): Conéctelo al conector de vídeo de una cámara.
Page 367
ANTES DE UTILIZAR ESTE DVR Conecte directamente al monitor LCD. Nota: Mientras se conecta al monitor LCD, también se admite que se conecte simultáneamente a un monitor CRT para ofrecer una salida dual de vídeo. Conecte el cable prolongador del receptor IR para el control remoto. EXTERNAL I/O Este puerto se utiliza para conectar dispositivos externos (como cámaras domo de velocidad o alarmas externas, etc.).
Para más información, consulte “2.5 Eliminar el disco duro” en la página 8. Para AVC799B y AVC797B Paso 1: Afloje los tornillos de la cubierta superior y abra la cubierta del DVR.
CONEXIÓN Y CONFIGURACIÓN Conexión de la fuente de alimentación y del bus de datos Paso 4: Vuelva a colocar el soporte en el DVR. Nota: Los pasos 5 ~ 7 solo son aplicables a los modelos AVC794B, AVC794C y AVC793C. Paso 5: Para instalar otro disco duro, busque los soportes del disco duro en el paquete y fíjelos en la base del DVR.
CONEXIÓN Y CONFIGURACIÓN 2.2.2 Conexión de cámara DCCS Nota: Para el AVC799B, solo los canales 1 ~ 4 admiten la conexión de la cámara DCCS; Para el AVC797B, solo los canales 1 y 2 admiten la conexión de la cámara DCCS;...
CONEXIÓN Y CONFIGURACIÓN PASO 2: Extraiga un extremo del revestimiento aislado del cable RJ11. Extraiga un extremo de la capa aislante del cable RJ11 para encontrar los cables RS485-A y RS485-B, y extraiga la capa aislante para revelar los cables descubiertos para hacer una conexión posterior. PASO 3: Enrolle juntos los cables del RS485-A y del RS485-B del cable RJ11 y la cámara domo de velocidad.
CONEXIÓN Y CONFIGURACIÓN Nota: Cuando utilice el DVR por primera vez, enciéndalo durante al menos 48 horas ininterrumpidamente una vez que la fecha y la hora hayan sido configuradas correctamente. Así evitará que la hora del DVR se reconfigure cuando desconecte la fuente de alimentación del DVR. Si se reconfigura la hora del DVR después de apagar el DVR, por ejemplo, por un corte de luz, la batería podría acabarse.
3. PANTALLA DE INTERFAZ GUI CON CONTROL POR RATÓN USB Nota: El OSD gráfico mostrado en este documento toma los ejemplos de los modelos AVC799B, AVC797B, AVC794B y AVC794C. AVC793C (D) utiliza otro set de OSD gráficos. Para conocer los detalles sobre el otro set, consulte el “APÉNDICE 7, TABLA OSD GRÁFICOS”...
PANTALLA DE INTERFAZ GUI CON CONTROL POR RATÓN USB 3.2.1 Cambiar de canal Haga clic en de la barra de menú rápido para mostrar el menú como se muestra a continuación: Número del canal de Haga clic para cambiar al canal que desea visualizar a 1~16 vídeo pantalla completa.
ALERTA, RED, SNTP, DESPLIEGUE, GRABACIÓN y AVANZADA DISPOSITIVO, DCCS, IVS* y NOTIFY*. Haga clic para configurar el temporizador de grabación, AJUSTE DEL HORARIO el temporizador de detección y el temporizador de la alarma. * Disponible solo para los modelos AVC799B, 797B, 794B y 794C.
FUNCIONAMIENTO BÁSICO 4. FUNCIONAMIENTO BÁSICO 4.1 Página en directo Barra de estado Hora del sistema Capacidad disponible en el disco duro Grabando Movimiento Título del canal Icono Función Icono Función Icono Función Canal de audio directo (1 ~ 4) Canal de audio de reproducción (1 ~ 4) Canal de audio desactivado Zoom Digital activado Zoom Digital desactivado...
FUNCIONAMIENTO BÁSICO 4.3 Reproducción Haga clic en “ ” en la barra de menú rápido para mostrar el panel de control de reproducción. Haga clic en para reproducir el último clip de vídeo grabado o haga clic en para entrar en la lista de búsqueda. Barra de progreso Cerrar Información...
NIVEL TRANSPARENTE DE OSG DCCS SALIDA DE VGA 1600 x 1200 VGA DEINTERLACE (For AVC799B, 797B & AVC794B Only) NOTIFICAR COMPOSITE DEINTERLACE (For AVC799B, 797B & AVC794B Only) SALIDA Vaya a “SALIDAD VGA” y seleccione la resolución VGA que desee. Las tres opciones disponibles son las...
Haga clic para configurar el temporizador de grabación, AJUSTE DEL HORARIO el temporizador de detección y el temporizador de la alarma. * Disponible solo para los modelos AVC799B, 797B, 794B y 794C. 5.1 RAPIDA INICIALIZACION 5.1.1 GENERAL RAPIDA INICIALIZACION GENERAL TEXTO DE LA CAMARA ENC.
Page 380
MENÚ PRINCIPAL PRIORIDAD (Solo para AVC794C, AVC793C y 793CD) Esta función se utiliza para reubicar las fuentes del sistema para la visualización en directo, la grabación y el acceso remoto. Hay tres opciones para esta función: GRABACIÓN PRIMERO/RED PRIMERO/VISUALIZACIÓN PRIMERO. GRABAR PRIMERO: Cuando se selecciona esta opción, estará...
MENÚ PRINCIPAL 5.1.2 TIME SETUP RAPIDA INICIALIZACION GENERAL FECHA 2011 / NOV / 17 TIME SETUP TIEMPO 15 : 35 : 53 SALIDA FECHA Configure la fecha actual. El formato de visualización predeterminada es AÑO - MES - FECHA (A-M-D). Nota: Para el formato de visualización de la fecha, consulte “5.2.1 DATE INFO”.
MENÚ PRINCIPAL HORA DE INICIO/FIN Configure la hora de inicio y fin. AJUSTAR Configure la hora en HORA: MINUTO. 5.3 SISTEMA 5.3.1 TOOLS SISTEMA TOOLS IDIOMA ESPAÑOL SYSTEM INFO CONTRASEÑA DE ADMIN AÑADIR BACKUP DATA (USB) CONTRASEÑA DE OPERATOR AÑADIR BACKUP LOG (USB) ACTUALIZAR RENDIR...
MENÚ PRINCIPAL 5.3.2 SYSTEM INFO SISTEMA TOOLS VELOC. DE COM. 2400 SYSTEM INFO ID PRINCIPAL BACKUP DATA (USB) RETRASO DE R.E.T.R (MIN) BACKUP LOG (USB) AUTO KEY LOCK (SEC) NUNCA LIMPIAR HDD NINGUIN HDD REIN. DE EQUIPO RENDIR NUMERO DE CONTROL REMOTO TIPO DE COM.
MENÚ PRINCIPAL 5.3.3 COPIA DE SEGURIDAD (USB)/(DVD) Inserte una unidad USB compatible en el puerto USB del panel frontal o pulse para abrir la grabadora de DVD y colocar un DVD-R o CD-R en la misma. Nota: Antes de utilizar la unidad flash USB, utilice su PC para formatear la unidad flash USB con el formato “FAT32”.
MENÚ PRINCIPAL 5.3.4 REGISTRO DE LA COPIA DE SEGURIDAD (USB) Esta función se utiliza para realizar la copia de seguridad del registro de grabación. Inserte una unidad flash USB compatible en el puerto USB del panel frontal. Nota: Antes de utilizar la unidad flash USB, utilice su PC para formatear la unidad flash USB con el formato “FAT32”.
MENÚ PRINCIPAL Paso 1: Seleccione el disco duro y el canal en el que se encuentre los datos del vídeo que desea buscar. Paso 2: Seleccione el mes en el que se encuentran los datos del vídeo que desea buscar en el calendario y se destacarán las fechas con datos grabados.
MENÚ PRINCIPAL 5.4.4 EVENT LOG Puede comprobar toda la información relacionada con los eventos (tipo de evento, tiempo y canal) o para eliminar todos los registros. INFORMACION DE EVENTO QUICK SEARCH EVENTO TIEMPO COMMENT EVENT SEARCH DESB. DE TEC. 2011/NOV/19 15:49:07 INFO DE DISCO PÉRDIDA VÍDEO 2011/NOV/19 15:32:05...
MENÚ PRINCIPAL 5.5.2 DETECCIÓN CONFIGURACION AVANZADO CAMARA CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8 CH9 CH10 CH11 DETECCIÓN ALERTA DESPLIEGUE DET. APAG. GRABACION ALARMA APAG. REMOTO AREA EDITAR DCCS NOTIFICAR SALIDA NS (Nivel de sensibilidad) “NS” sirve para configurar la sensibilidad al comparar dos imágenes diferentes. Cuanto menor es el valor, mayor será...
MENÚ PRINCIPAL ALERTA EXTERNO. Seleccione esta opción para activar o desactivar el sonido al activarse una alarma externa (ENC./APAG.). INTERNO ALERTA Seleccione esta opción para activar o desactivar (ENC./APAG.) el sonido de los altavoces internos: SONID DE TECLA, SONIDO VPER., MSONIDO DETEC., SONIDO ALARMA y SONIDO HDD. Nota: Si la opción está...
Page 390
MENÚ PRINCIPAL DNS (PRIMER DNS/SEGUNDO DNS) Introduzca la dirección IP del servidor de nombres de dominio que le ha entregado su proveedor de servicios de Internet). PUERTA El número válido está comprendido entre el 1 y el 9999. El valor predeterminado es 80. Generalmente, el puerto TCP utilizado por HTTP es el 80.
Page 391
MENÚ PRINCIPAL TIPO DE RED Seleccione el tipo de red DHCP. DNS (PRIMER DNS/SEGUNDO DNS) Introduzca la dirección IP del servidor de nombres de dominio que le ha entregado su proveedor de servicios de Internet). PUERTA El número válido está comprendido entre el 1 y el 9999. El valor predeterminado es 80. Generalmente, el puerto TCP utilizado por HTTP es el 80.
Page 392
MENÚ PRINCIPAL E-MAIL Cuando esta función esté activada y ocurra un evento, un archivo html incluyendo un enlace será enviado al correo electrónico especificado. Haga clic en el enlace para acceder a este DVR y comprobar la visualización del evento. CONFIGURACION AVANZADO CAMARA SNTP FTP E-MAIL...
DCCS NIVEL TRANSPARENTE DE OSG SALIDA DE VGA 1024 X 768 NOTIFICAR VGA DEINTERLACE (For AVC799B, AVC797B & AVC744B Only) COMPOSITE DEINTERLACE (For AVC799B, AVC797B & AVC744B Only) SALIDA NO ENLACE (Solo para AVC799B y AVC797B) Seleccione esta opción para activar o desactivar la función de desentrelazado (ENC./APAG.).
Si la imagen no se posiciona o reduce correctamente, diríjase al menú de su monitor para ajustar apropiadamente. Para más información, consulte el manual del usuario de su monitor LCD. 10) ENTRELAZADO VGA (Solo para AVC799B, 797B y 794B) Seleccione esta opción para activar o desactivar la función de desentrelazado (ENC./APAG.) cuando tenga la salida VGA.
MENÚ PRINCIPAL SOBREESCRIBIR Seleccione “ENC.” para sobrescribir los datos grabados en su disco duro cuando esté lleno. Cuando esta función esté activada y el disco duro esté lleno, el DVR eliminará sin previo aviso 8 GB de las grabaciones más antiguas para seguir grabando. EVENT RECORD All CHANNEL Seleccione para grabar todos los canales (ENC.) o grabe solo el canal con un evento (APAG.) para cualquier evento.
Cuando alguien cruce la línea de detección (valle virtual) comenzará la grabación. Nota: Cuatro canales de cámara son admitidos por esta función. Para los modelos AVC799B y AVC797B, los usuarios pueden seleccionar cuatro canales de cámara de forma aleatoria para utilziar esta...
Page 397
MENÚ PRINCIPAL CONFIGURACION AVANZADO CAMARA CH1 CH2 CH3 CH4 DETECCIÓN CAMERA (For AVC799B & AVC797B only) ALERTA IVS MODO CUENTA DE LA GENTE APARECE LA LINEA APAG. DESPLIEGUE SENSIBILIDAD GRABACION RESETEAR LA CUENTA RENDIR REMOTO AREA DE VALLA ELECTRONICA AÑADIR...
Page 398
MENÚ PRINCIPAL APLICACIÓN IVS Paso 1: Vaya al “VIRTUAL FENCE AREA (ÁREA DE VALLA ELECTRÓNICA)” para trazar la línea de detección con su ratón y decida la dirección de la detección seleccionando “REVERSE (INVERTIR)”. Paso 2: Termine la configuración IVS y vuelva a la vista en directo. Se mostrará el icono IVS “ ”...
Page 399
MENÚ PRINCIPAL Paso 1: Vaya al “VIRTUAL FENCE AREA (ÁREA DE VALLA ELECTRÓNICA)” para trazar la línea de detección con su ratón y decida la dirección de la detección seleccionando “REVERSE (INVERTIR)”. Paso 2: Termine la configuración IVS y vuelva a la vista en directo. Cuando alguien cruce la línea de detección, el sistema determinará...
Page 400
MENÚ PRINCIPAL IVS ESTADÍSTICA Pulse “LISTA” en el panel frontal del DVR o haga clic en “ ” “ ” para entrar en el menú de búsqueda de evento. A continuación, seleccione “ESTADÍSTICAS”. LISTA QUICK SEARCH CANAL GRABACION TIPO DE ENVENTO ENTRADAS MOVIMIENTO SALIDAS...
Page 401
MENÚ PRINCIPAL 5.5.11 NOTIFICAR Nota: Esta función no está disponible para los modelos AVC793C y AVC793CD. Esta cámara de red admite los avisos instantáneos de eventos a su iPhone. Cuando se detecte a un hombre con el sensor de detección humano externo, la cámara recibirá inmediatamente la señal de alarma y se la enviará a su iPhone.
MENÚ PRINCIPAL 5.6.2 DETECCIÓN Seleccione “ENC.” para activar el temporizador de detección y seleccione el día y la hora de esta función. AJUSTE DEL HORARIO GRABACION TIEMPO DE DET. ENC. DETECTION ALARMA SALIDA Eje X: 0 ~ 24 horas. Cada barra de hora corresponde a 30 minutos. Eje Y: Lunes ~ Domingo.
OPERACIÓN REMOTA 6. OPERACIÓN REMOTA También puede controlar el DVR de forma remota a través del software autorizado suministrado “Video Viewer”, un navegador web (como Internet Explorer, Mozilla FireFox, Google Chrome oSafari), su teléfono móvil y el reproductor QuickTime de Apple. Nota: Para más información sobre el funcionamiento de forma remota a través de su teléfono móvil, visite http://www.eagleeyescctv.com.
OPERACIÓN REMOTA ó ó Cuando la configuración de red de su DVR haya sido completada, podrá acceder de forma remota a su DVR a través de internet. a) Haga doble clic en “ ” que se encuentra en el escritorio de su ordenador para acceder al panel de control.
Page 405
FERNGESTEUERTE BEDIENUNG Versión de función completa Rotación de la imagen en 180° en sentido contrario a las agujas del reloj Aviso de evento y Lista Fotografía rápida de control Información Cerrar el programa Cambiar a visualización simplificada Minimizar Versión Configuración Control de DVR Control de PTZ Cerrar todas las...
FERNGESTEUERTE BEDIENUNG 6.1.3 Funcionamiento general Grabación Para grabar de forma remota a la vez cualquier evento o alarma en el DVR, haga clic en “ ” o “ ” → “ ” para acceder a la página de “Record Setting (Configuración de grabación)”. En la página “Record Setting (Configuración de Grabación)”, se puede configurar los siguientes elementos: Tipo de grabación Disco duro superpuesto...
Page 407
FERNGESTEUERTE BEDIENUNG Para reproducir una grabación inmediatamente, seleccione un registro de la lista y pulse “Play (Reproducir)” o haga doble clic en el registro seleccionado. Respaldo de Red Haga clic en “ ” → “ ” o haga clic en “ ”...
FERNGESTEUERTE BEDIENUNG Función Descripción Simultaneous Playback (Reproducción Simultánea) Para ver imágenes de copia de respaldo simultáneamente mientras el proceso de descarga se encuentra en marcha, seleccione la opción “Simultaneous Playback (Reproducción Simultánea)”. Podrá ver las imágenes de copia de seguridad mientras se guardan en el PC o portátil.
Page 409
FERNGESTEUERTE BEDIENUNG Nota: Antes de utilizar esta función, asegúrese de que el Video Viewer esté conectado a todos los dispositivos (hasta 16) que desea controlar. E-Map SOLO está disponible cuando el panel de control está en la versión de función completa. Cómo añadir un grupo E-Map PASO 1: En la versión simplificada, haga clic en “...
Page 410
FERNGESTEUERTE BEDIENUNG Cómo añadir un grupo single E-Map: Introduzca el nombre de este grupo single E-Map. Haga clic en “…” para explorar el archivo de mapa en BMP o JPEG. Haga clic y arrastre la dirección IP hacia donde esté ubicado en el nivel actual. Haga clic en “Apply (Aplicar)”...
Page 411
FERNGESTEUERTE BEDIENUNG Icono Descripción El dispositivo conectado es la cámara. Cuando esté seleccionado se pondrá rojo. El dispositivo conectado es el DVR. Cuando esté seleccionado se pondrá rojo. Para cualquier evento de alarma o movimiento, aparecerá en la pantalla para llamarle la atención.
Page 412
FERNGESTEUERTE BEDIENUNG Para un grupo de Single E-Map Haga clic con el botón derecho en el nombre del grupo para mostrar la lista del menú de acceso directo y seleccione “Edit E-MAP (Editar E-MAP)” o “Remove E-MAP (Eliminar E-MAP)”. Para un grupo de Building E-Map Haga clic con el botón derecho en el nombre del grupo para mostrar la lista del menú...
Page 413
FERNGESTEUERTE BEDIENUNG Para editar o eliminar un nivel específico del grupo de building group, haga clic con el botón derecho sobre el nombre del nivel y seleccione “Edit E-MAP (Editar E-MAP)” o “Remove E-MAP (Eliminar E-MAP)”.
FERNGESTEUERTE BEDIENUNG 6.2 Navegador Web Puede visualizar las imágenes o utilizar su DVR con un navegador web, como por ejemplo Microsoft Internet Explorer. Nota: Los sistemas operativos compatibles son Windows 7, Vista & XP. Paso 1: Introduzca la dirección IP que utilice su DVR en el cuadro de dirección URL, por ejemplo 60.121.46.236, y pulse ENTRAR.
Page 415
FERNGESTEUERTE BEDIENUNG Icono Descripción Audio Seleccione el canal de audio que desea para escuchar en el audio en directo. Nota: Su cámara debe admitir la grabación de audio y debe estar conectada al canal de vídeo que admita la grabación de audio y la entrada de audio del DVR. Para más información, consulte “1.3 Panel trasero”...
FERNGESTEUERTE BEDIENUNG 6.2.1 Descarga y Reproducción de Evento Búsqueda por tiempo Búsqueda por calendario Icono de evento Cambia de escena Flujo saliente Temporizador Sistema Paso unidireccional Flujo entrante Manual Valla virtual Detección humana Movimiento Haga clic en para cerrar el clip de vídeos que se esté reproduciendo en ese Close all/Close (Cerrar todos/Cerrar) momento (en el marco rojo) o haga clic en...
FERNGESTEUERTE BEDIENUNG 6.2.2 IVS Estadística IVS Estadística IVS Estadística: Panel de búsqueda de evento IVS Estadística: Cuadro IVS Estadística: List Haga clic para cambiar de vista por Día/Mes/Año Haga clic para cambiar de vista por Día/Mes/Año...
APÉNDICE 1 ESPECIFICACIONES APÉNDICE 1 ESPECIFICACIONES AVC799B AVC797B Sistema de Vídeo NTSC/PAL (detección automática) Formato de compresión de vídeo H.264 Entrada de vídeo 16 canales 8 canales (señal de vídeo compuesto 1 Vp-p 75 Ω BNC) Salida de vídeo en bucle...
Page 419
APÉNDICE 1 ESPECIFICACIONES AVC799B AVC797B Vigilancia móvil Sí (incluye iPhone, BlackBerry, Windows Mobile, Symbian & Android) Zoom de imagen Zoom digital 2X Control de PTZ SÍ E/S de alarma 16 entradas, 1 salida 8 entradas, 1 salida Bloqueo de teclado (con protección de SÍ...
Page 420
APÉNDICE 1 ESPECIFICACIONES AVC794B AVC794C AVC793C AVC793CD Sistema de Vídeo NTSC/PAL (detección automática) Formato de compresión de vídeo H.264 Entrada de vídeo 4 canales (señal de vídeo compuesto 1 Vp-p 75 Ω BNC) Salida de vídeo (BNC) Main Monitor Para visualización estable Call Monitor Para visualización secuenciada Salida VGA (VGA)
Page 421
APÉNDICE 1 ESPECIFICACIONES AVC794B AVC794C AVC793C AVC793CD Vigilancia móvil Sí (incluye iPhone, BlackBerry, Windows Mobile, Symbian & Android) Zoom de imagen Zoom digital 2X Control de PTZ SÍ E/S de alarma 4 entradas, 1 salida Bloqueo de teclado (con protección de SÍ...
APÉNDICE 2 CONFIGURACIÓN DE PIN APÉNDICE 2 CONFIGURACIÓN DE PIN ‧ Para el modelo 16 CH Sirena: Aplicación de Conexión de PIN Si el DVR se activa por medio de una alarma o al detectar Sirena Contacto magnético movimientos, el puerto COM se conectará a NO y la sirena se iluminará...
Page 423
APÉNDICE 2 CONFIGURACIÓN DE PIN Para el modelo 8 CH Sirena: Aplicación de Conexión de PIN Si el DVR se activa por medio de una alarma o al detectar movimientos, el puerto COM se conectará a NO y la sirena se Contacto magnético Sirena iluminará...
Page 424
APÉNDICE 2 CONFIGURACIÓN DE PIN ‧ Para los modelos de 4 canales Aplicación de Conexión de PIN Sirena: Si el DVR se activa por medio de una alarma o al detectar Sirena Contacto magnético movimientos, el puerto COM se conectará a NO y la sirena se iluminará...
APÉNDICE 3 LISTA DE LA UNIDAD FLASH USB COMPATIBLE APÉNDICE 3 LISTA DE LA UNIDAD FLASH USB COMPATIBLE Actualice el firmware del DVR con la última versión para garantizar la precisión de la tabla que a continuación se muestra. Si el DVR no es compatible con la memoria lápiz USB, aparecerá el mensaje “USB ERROR”. Nota: Utilice su PC para formatear la unidad flash USB con el formato “FAT32”.
APÉNDICE 4 LISTA DE COMPATIBILIDAD DE DISCOS DUROS SATA APÉNDICE 4 LISTA DE COMPATIBILIDAD DE DISCOS DUROS SATA Actualice el firmware del DVR con la última versión para garantizar la precisión de la tabla que a continuación se muestra. FABRICANTE MODELO CAPACIDAD ROTACIÓN...
APÉNDICE 5 ESTRUCTURA DEL MENÚ PRINCIPAL APÉNDICE 5 ESTRUCTURA DEL MENÚ PRINCIPAL GENERAL TEXTO DE LA CAMARA RAPIDA INICIALIZACION ESTADO DEL EVENTO VER FECHA PRIORITY (For AVC794C, 793C & 793CD Only) CONFIGURACIÓN DE LA GRABACIÓN TIME SETUP FECHA TIEMPO DATE INFO MODO DE FECHA DE DESPLIEGUE DISPOSICIÓN DE LA FECHA...
Page 428
KEEP DATA LIMIT (DAYS) CONFIGURACIÓN DE LA GRABACIÓN REMOTO DCCS CAMARA (For AVC799B & 797B Only) IVS MODO (For AVC799B, 797B, 794B & 794C only) APARECE LA LINEA SENSIBILIDAD RESETEAR LA CUENTA AREA DE VALLA ELECTRONICA SCENE CHANGE CAMBIO DE DENSI. DE ESCENA...
APÉNDICE 6 SUSTITUCIÓN DE LA BATERÍA DEL DVR APÉNDICE 6 SUSTITUCIÓN DE LA BATERÍA DEL DVR La restauración de la hora del DVR tras un fallo del suministro eléctrico, por ejemplo, causado por un corte de luz, provocará que los datos se desordenen y que los usuarios tengan problemas para encontrar el clip del evento deseado. Para evitar que se restaure la hora del DVR, se ha instalado en el DVR una batería no recargable de litio, CR2032.
APÉNDICE 7 TABLA OSD DE GRÁFICOS APÉNDICE 7 TABLA OSD DE GRÁFICOS Icono Haga clic para ir a… OSD 1 OSD 2 Menú Principal Rapida Inicializacion Disposición de la Fecha Sistema Informacion de Evento Configuración Avanzada Configuración de la programación Barra de Menú...
Page 431
374Z Manuale utente Video Sorveglianza Intelligente Interfaccia grafica con controllo mouse USB Leggere accuratamente le istruzioni prima dell’uso e conservarle per riferimenti futuri. Fare riferimento al DVR impiegato per le schermate e le operazioni effettive. Italian_799B_797B_794B_794C_793C(D)_Manuale utente_V1.2...
Page 432
IMPORTANTI ISTRUZIONI DI SICUREZZA ATTENZIONE RISCHIO DI FOLGORAZIONE ATTENZIONE: Per ridurre il rischio di folgorazione, non esporre l’apparecchio a pioggia o umidità. Usare solo con il tipo di alimentazione elettrica indicata sull’etichetta. La società non deve essere ritenuta responsabile di qualsiasi danno derivante da uso improprio, anche se siamo stati avvisati della possibilità...
Page 433
Licenza MPEG4 QUESTO PRODOTTO È SOTTO LA LICENZA DEL PORTAFOGLIO LICENZE DI BREVETTI MPEG-4 VISUAL PER USO PERSONALE NON COMMERCIALE DEGLI UTENTI PER LA (i) CODIFICA VIDEO IN CONFORMITÀ ALLO STANDARD MPEG-4 VISUAL (“VIDEO MPEG-4”) E/O (ii) LA DECODIFICA VIDEO MPEG-4 CHE È STATO CODIFICATO DA UN UTENTE IMPEGNATO IN UNA ATTIVITÀ PERSONALE E NON COMMERCIALE E/O CHE È...
Page 434
CONTENUTI 1. OPERAZIONI PRELIMINARI ....................1 1.1 Contenuto della confezione ...............................1 1.2 Pannello frontale................................1 4.2 Pannello posteriore................................1 2. COLLEGAMENTI E CONFIGURAZIONE ................2 2.1 Installazione di un HDD rigido SATA ..........................2 2.2 Collegamento telecamera..............................3 2.2.1 Collegamento di telecamere normali ........................3 2.2.2 Collegamento telecamere DCCS..........................3 2.2.3 Collegamento telecamere PTZ ..........................4 2.3 Accensione del DVR................................5...
OPERAZIONI PRELIMINARI 1. OPERAZIONI PRELIMINARI 1.1 Contenuto della confezione Confezione standard Manuale del telecomando IR Telecomando IR Guida rapida DVR Manuale su CD Adattatore di corrente e Cavo d’alimentazione Viti per Hard disk 9 or 25 Pin DSUB Connector Mouse USB Accessori opzionali Cavo di prolunga ricevitore IR 1.2 Pannello frontale...
USB compatibili. 4.2 Pannello posteriore 75Ω / HI-IMPEDANCE (Solo per AVC799B & 797B) Quando si usa la funzione Loop, impostare su HI-IMPEDANCE (Alta impedenza). Passare a 75Ω quando non si usa la funzione Loop. VIDEO IN (1 ~ 16 / 1 ~ 8 / 1 ~ 4): Permette di collegare il connettore video di una telecamera.
Page 438
OPERAZIONI PRELIMINARI EXTERNAL I/O Questa porta è usata per collegare dispositivi esterni (come telecamere Speed Dome, allarmi esterni, eccetera). 10) LAN Permette di collegare a Internet mediante un cavo LAN. 11) DC 19V Permette di collegare l’adattatore in dotazione. Power Switch Impostare su “...
Fare riferimento alla sezione “2.5 Cancellazione del disco rigido”, a pagina 6, per i dettagli. Per AVC799B & AVC797B Fase 1: Allentare le viti sulla copertura superiore del DVR ed aprirla. Nota: La copertura del DVR è di metallo. Prestare attenzione ai bordi quando si rimuove la copertura.
Collegare la telecamera ad una presa di corrente che eroghi l’alimentazione indicata ed accertarsi che sia alimentata. 2.2.2 Collegamento telecamere DCCS Nota: Per AVC799B, solo i canali 1 ~ 4 supportano connessione a telecamere DCCS; Per AVC797B, solo i canali 1 & 2 supportano connessione a telecamere DCCS;...
COLLEGAMENTI E CONFIGURAZIONE 2.2.3 Collegamento telecamere PTZ La descrizione che segue prende come esempio una telecamera PTZ col nostro marchio. Per i dettagli sul collegamento della porta/PIN, fare riferimento all’ “APPENDICE 2 CONFIGURAZIONE PIN” a pagina 56. Fare riferimento alla sezione “5.5.7 REGISTRA”, a pagina 27, per informazioni su come configurare il DVR per controllare la telecamera PTZ.
COLLEGAMENTI E CONFIGURAZIONE AVANZA NELLA CONFIG. CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8 CH9 CH10 CH11 CANERA RILEVAMENTO DISPOSITIVO AVVISO RETE PROTOCOLLO NORMALE VISUALIZZA RATE 2400 REGISTRA REMOTO DCCS NOTIFICA USCITA 2.3 Accensione del DVR Questo dispositivo deve essere fatto funzionare solamente con il tipo di alimentazione indicata sull’etichetta del produttore. Collegare il cavo d’alimentazione CA all’adattatore di corrente e ad una presa di corrente.
COLLEGAMENTI E CONFIGURAZIONE 2.5 Cancellazione del disco rigido Si raccomanda di cancellare tutti i dati del disco rigido la prima volta che usa il DVR per garantire che i dati registrati non siano confusi con dati registrati e salvati in precedenza sullo stesso disco rigido. Fare clic col tasto destro del mouse per visualizzare il menu principale e selezionare “SISTEMA”...
INTERFACCIA GRAFICA CON CONTROLLO MOUSE USB 3. INTERFACCIA GRAFICA CON CONTROLLO MOUSE USB Note: La grafica OSD mostrata in questo documento e’ quella utilizzata da AVC799B, AVC797B, AVC794B & AVC794C. AVC793C(D) utilizza un tipo differente di grafica OSD. Per maggiori dettagli consultare “APPENDICE 7 TABELLA GRAFICA OSD”...
INTERFACCIA GRAFICA CON CONTROLLO MOUSE USB 3.2.1 Cambio di canale Fare clic su , nella barra del menu rapido, per visualizzare il pannello che segue: Numero del Fare clic per passare al canale voluto e visualizzarlo a schermo 1~16 canale video intero.
Page 446
Fare clic per accedere al menu di ricerca eventi. Cliccare per impostare VIDEOCAMERA, AVANZA CONFIG RILEVAMENTO, AVVISO, RETE, VISUALIZZA, REGISTRA, REMOTO, DCCS, IVS* e NOTIFICA*. Cliccare per impostare il timer di registrazione, timer di PROGRAMMAZIONE detezione & timer allarme. * Solo per AVC799B, 797B, 794B & 794C.
GRUNDBEDIENUNG 4. OPERAZIONI DI BASE 4.1 Pagina dal vivo Icona Funzione Icona Funzione Icona Funzione Canale audio dal vivo (1 ~ 4) Canale audio di riproduzione (1 ~ 4) Canale audio disattivo Zoom digitale attivo Zoom digitale disattivo Timer registrazione Rete disconnessa Internet connesso LAN connessa...
GRUNDBEDIENUNG Nota: Devono essere presenti almeno 8192 immagini di dati registrati affinché la riproduzione funzioni in modo appropriato. In caso contrario, il dispositivo terminerà la riproduzione. Ad esempio: se IPS (immagini per secondo) è impostato su 30, la durata della registrazione deve essere di almeno 273 secondi (8192 immagini/30 IPS) perché...
REGOLA TRASPARENZA MENU DCCS USCITA VGA 1600 x 1200 DEINTERLACE VGA ACCESO (Solo per AVC799B, 797B & AVC794B) DEINTERLACE COMPOSITA NOTIFICA ACCESO (Solo per AVC799B, 797B & AVC794B) USCITA Spostarsi su “USCITA VGA”, e selezionare la risoluzione VGA desiderata. Sono disponibili tre opzioni:...
RILEVAMENTO, AVVISO, RETE, VISUALIZZA, REGISTRA, REMOTO, DCCS, IVS e NOTIFICA. Cliccare per impostare il timer di registrazione, timer di PROGRAMMAZIONE detezione & timer allarme. * Solo per AVC799B, 797B, 794B & 794C. 5.1 AVVIO RAPIDO 5.1.1 IMPOSTAZIONI AVVIO RAPIDO IMPOSTAZIONI...
Page 451
MENU PRINCIPALE Ci sono tre opzioni: PRIORITA' REGISTRAZIONE / PRIORITA' RETE / VISUALIZZA ANTEPRIMA. PRIORITA' Quando si seleziona questa opzione, viene abilitata la registrazione Full D1 in tempo REGISTRAZIONE: reale su tutti I canali disponibili, ma il frame rate per la visualizzazione da accesso remoto sara piu lento, e risoluzione d’uscita video VGA sara’...
MENU PRINCIPALE 5.1.2 SETUP ORA AVVIO RAPIDO IMPOSTAZIONI DATA 2009 / NOV / 17 SETUP ORA 15 : 35 : 53 USCITA DATA Permette di impostare la data corrente. Il formato di visualizzazione predefinito è ANNO - MESE - DATA (A-M-D). Nota: Per cambiare il formato di visualizzazone della data, fare riferimento a “5.2.1 INFORMAZ.
MENU PRINCIPALE SALV. LUCE DIURNA Permette di abilitare (ACCESO) o disabilitare (SPENTO) questa funzione. ORA INIZIO/ORA FINE Impostare l’orario inizio e l’orario fine. REGOLA Permette di impostare l’ora su ORA : MIN. 5.3 SISTEMA 5.3.1 STRUMENTI SISTEMA STRUMENTI LINGUA ITALIANO INFO SISTEMA PASSWORD AMMINISTRATORE IMPOSTA...
MENU PRINCIPALE 5.3.2 INFO SISTEMA SISTEMA STRUMENTI VELOCITÀ BAUD 2400 INFO SISTEMA ID HOST BACKUP DATI (USB) INTERVALLO R.E.T.R. BACKUP LISTE (USB) BLOCCO TASTI AUTOMATICO (SEC) PULISCI HDD HDD-0 RIPRISTINA DEFAULT ESEGUI CONTROLLO REMOTO ID TIPO SERIALE RS485 FORMATO VIDEO NTSC VERSIONE 1010-1005-1006-1007...
MENU PRINCIPALE 5.3.3 BACKUP DATI (USB) / (DVD) Inserire una chiavetta USB compatibile nella porta USB del pannello frontale, oppure premere per aprire il cassetto dell’unità DVD ed inserire un DVD-R o CD-R. Nota: Prima di usare l’unità flash USB, usare il PC per formattare l’unità flash USB come FAT32. Per un elenco di unità flash USB compatibili, fare riferimento all’“APPENDICE 3 ELENCO UNITÀ...
MENU PRINCIPALE 5.3.4 BACKUP DATI (USB) Questa funzione serve per fare il backup di eventi memorizzati nel DVR. Inserire un dispositivo USB flash compatibile nella porta usb sul pannello anteriore del DVR. Note: Prima di utilizzare il dispositivo USB flash, formattarlo dal proprio PC in formato FAT32. Per la lista dei dispositivi USB flash compatibili, andare a pagina 59 “APPENDICE 3 ELENCO UNITÀ...
MENU PRINCIPALE 5.4 INFO EVENTO 5.4.1 QUICK SEARCH INFO EVENTO QUICK SEARCH HARD DISK TUTTI HARD DISK EVENT SEARCH CANALE INFO HDD LOG EVENTO 2009 USCITA 15 : 20 ESEGUI Fase 1: Selezionare il disco rigido e il canale che comprende i dati video da cercare. Fase 2: Selezionare il mese del calendario che comprende i dati video da cercare, verrà...
MENU PRINCIPALE 5.4.3 INFO HDD Con il dispositivo è possibile controllare la capacità rimasta dell’HDD collegato. INFO EVENTO QUICK SEARCH NUMERO HARD DISK DIMENSIONI HARD DISK EVENT SEARCH HDD-0 1.197GB INFO HDD LOG EVENTO USCITA 5.4.4 LOG EVENTO È controllare tutte le informazioni sull’evento (tipo evento, ora e canale), o cancellare tutti i registri. INFO EVENTO QUICK SEARCH EVENTO...
MENU PRINCIPALE Permette di abilitare la registrazione del canale selezionato (ACCESO/SPENTO). Nota: Quando la funzione è disattiva, non verrà attivata alcuna registrazione manuale, evento o timer anche se una qualsiasi di queste funzioni è impostata su “ACCESO”. TITOLO CANALE Fare clic su “MODIFICA” per inserire il nome del canale (fino a sei caratteri). Il nome predefinito è il numero del canale. 5.5.2 RILEVAMENTO AVANZA NELLA CONFIG.
MENU PRINCIPALE 5.5.4 RETE RETE AVANZA NELLA CONFIG. CANERA RETE SNTP E-MAIL DDNS RILEVAMENTO TIPO RETE STATICO AVVISO 192.168.001.010 RETE GATEWAY 192.168.001.254 VISUALIZZA NETMASK 255.255.255.000 REGISTRA DNS PRIMARIO 168.095.001.001 REMOTO DNS SECONDARIO 139.175.055.244 DCCS PORTA 0080 NOTIFICA USCITA TIPO RETE Selezionare il tipo di rete come STATICO e impostare tutte le informazioni necessarie nel DVR.
Page 462
MENU PRINCIPALE Note: Una volta ultimata la configurazione DHCP, spostarsi su “DDNS” per configurare le impostazioni DDNS. AVANZA NELLA CONFIG. CANERA RETE SNTP E-MAIL DDNS RILEVAMENTO TIPO RETE DHCP AVVISO 192.168.001.010 RETE GATEWAY 192.168.001.254 VISUALIZZA NETMASK 255.255.255.000 REGISTRA DNS PRIMARIO 168.095.001.001 REMOTO DNS SECONDARIO...
Page 463
MENU PRINCIPALE Quando questa funzione è attiva e avviene un evento, un file html con incluso un link verrà inviato al sito FTP specificato. Cliccare sul link per accedere a questo DVR e controllare la registrazione degli evnti. AVANZA NELLA CONFIG. CANERA RETE SNTP...
DDNS Quando si seleziona la connessione a rete PPPOE o DHCP è necessario impostare il servizio DDNS. AVTECH possiede un proprio server DDNS per configurare velocemente il servizio, senza bisogno di fare richiesta ad un sito di servizi DDNS. Per utilizzare il nostro server DDNS, selezionare “default” in “NOME SISTEMA”.
Se l’immagine non è visualizzata nelle giuste proporzioni, accedere al menu del monitor e regolarla. Per dettagli, fare riferimento al manuale utente del proprio monitor LCD. 10) DEINTERLACE VGA (Solo per AVC799B, 797B & 794B) Attivare o disattivare la funzione di deinterlacciamento con uscita VGA (ACCESO / SPENTO). 11) DEINTERLACE COMPOSITA (Solo per AVC799B, 797B &...
MENU PRINCIPALE ATTIVA REGISTRAZIONE EVENTO Attiva o disattiva la funzione di registrazione eventi. ATTIVA REGISTRAZIONE CON TIMER Attiva o disattiva la funzione di registrazione con timer. REGISTRAZIONE IN PRE-ALLARME Permette di attivare o disattivare la funzione di preallarme (ACCESO/SPENTO). Quando è attivata sia la funzione di pre-allarme sia la funzione di registrazione eventi, il DVR registrerà 8 MB di dati prima che sia attivato un evento d’allarme/movimento.
Quando qualcuno transita sulla linea di rilevamento (linea virtuale), viene avviata la registrazione. Nota: Sono supportati quattro canali per questa funzione. Per AVC799B and AVC797B,, gli utenti possono selezionare 4 canali a caso per utilizzare questa funzione; per AVC794B & 794C, vengono supportati tutti i 4...
Page 468
MENU PRINCIPALE AVANZA NELLA CONFIG. IVS1 IVS2 IVS3 IVS4 CANERA RILEVAMENTO CAMERA (Solo per AVC799B & AVC797B) AVVISO MODALITÀ IVS CONTEGGIO FLUSSI RETE VISUALIZZA LINEA SPENTO VISUALIZZA SENSIBILITÀ REGISTRA RESET DEI CONTATORI ESEGUI REMOTO PASSAGGIO LINEA VIRTUALE IMPOSTA DCCS CAMBIO SCENA...
Page 469
MENU PRINCIPALE APPLICAZIONE IVS Fase 1: Andare su “PASSAGGIO LINEA VIRTUALE” per disegnare la linea di rilevamento con il mouse, e decidere la direzione di rilevamento selezionando “REVERSE”. Fase 2: Completare l’impostazione dell’IVS e tornare alla vista dal vivo. L’icona IVS “ ”...
Page 470
MENU PRINCIPALE Fase 2: Completare l’impostazione dell’IVS e tornare alla vista dal vivo. Quando qualcuno attraversa la linea di rilevamento, il sistema determina se il movimento è in entrata o in uscita, e: PASSAGGIO Si verifica un evento ogni volta che qualcuno incrocia la linea di rilevamento e sullo VIRTUALE schermo apparirà...
Page 471
MENU PRINCIPALE STATISTICHE IVS Premere " ELENCO " sul pannello frontale del DVR, oppure cliccare su " " " " per accedere al menù di ricerca evento. Quindi, selezionare “STATISTICHE". LISTA QUICK SEARCH CANALE LISTA REGISTRAZIONI TIPO EVENTO INGRESSO LISTA MOTION USCITA LISTA ALLARMI PASSAGGIO VIRTUALE...
MENU PRINCIPALE 5.5.11 NOTIFICA Note: Funzione non disponibile per AVC793C e AVC793CD. Questa videocamera supporta la notifica istantanea degli eventi su iPhone. Quando viene rilevata la presenza di una persona da un sensore di rilevamento di presenza umana esterno, la videocamera riceve immediatamente il segnale di allarme e lo manderà...
MENU PRINCIPALE 5.6.2 RILEVAMENTO Selezionare “ACCESO” per attivare il timer di rilevamento, e selezionare il giorno e l’ora per la funzione. PROGRAMMAZIONE REGISTRA TIMER RILEVAMENTO ACCESO RILEVAMENTO ALLARME USCITA Asse delle X 0 ~ 24 ore. L’unità di ciascun blocco è di 30 minuti. Asse delle Y Lunedì...
FUNZIONAMENTO REMOTO 6. FUNZIONAMENTO REMOTO Potete anche controllare il DVR in remoto ttarverso il software in licenza "Video Viewer", un web browser (come Microsoft Internet Explorer, Mozilla Firefox, Google Chrome o Safari), il vostro telefono cellulare e QuickTime player di Apple. Nota: Per i dettagli sulle operazioni remote attraverso il vostro cellulare, visitate il sito http://www.eagleeyescctv.com.
FUNZIONAMENTO REMOTO Connessione remota (via Internet) Dopo avere completato la configurazione di rete del DVR si può accedere remotamente al DVR usando Internet. a) Fare doppio clic su “ ” sul desktop del PC per accedere al pannello di controllo. Come impostazione predefinita, il pannello della “Address Book”...
Page 476
FUNZIONAMENTO REMOTO Versione completa di tutte le funzioni Descrizione dei tasti principali Tasto Funzione Descrizione Versione Versione semplificata completa Fare clic per visualizzare gli indirizzi IP predefiniti. È possibile Rubrica aggiungere, rimuovere o ricercare gli indirizzi IP per l’accesso al DVR da remoto.
REMOTE OPERATION 6.1.3 Operazioni generali Registra Per registrare remotamente sul lato DVR qualsiasi evento o allarme, fare clic su “ ” o “ ” “ ” per andare alla pagina “Record Setting” (Impostazione registrazione). Nella pagina “Record Setting” (Impostazioni registrazione), è possibile impostare i seguenti elementi: Tipo registrazione Sovrascrittura su disco rigido Orario di registrazione pre/post allarme...
Page 478
REMOTE OPERATION Per riprodurre immediatamente una registrazione, selezionare un registro dell’elenco e fare clic su “Play” (Riproduci), oppure fare doppio clic sul registro selezionato. Backup di rete Fare clic su “ ” “ ”, oppure fare clic su “ ” per andare alla pagina “Backup” - come segue - e si può specificare un intervallo orario o un evento specifico per eseguire in remoto il backup video.
Page 479
REMOTE OPERATION Funzione Descrizione File Path (Percorso file) Consente di assegnare la posizione in cui salvare i file di backup. Simultaneous Playback (Riproduzione simultanea) Per visualizzare le immagini di backup simultaneamente mentre è in corso il processo di download, selezionare la casella di selezione “Simultaneous Playback”...
REMOTE OPERATION 6.1.4 E-Map Video Viewer è anche un software CMS (Central Management System), che permette il controllo e la gestione simultanea di un massimo di 16 dispositivi di rete. Nota: Prima di usare questa funzione, assicurarsi che Video Viewer sia collegato a tutti i dispositivi (16 al massimo) che si vogliono monitorare.
Page 481
REMOTE OPERATION FASE 3: Dopo avere creato il gruppo E-Map, nel pannello in alto a sinistra si vedranno tutti i dispositivi che sono stati aggiunti a questo gruppo.
Page 482
REMOTE OPERATION Icona Descrizione Il dispositivo collegato è una telecamera. Quando è selezionato, diventa di colore rosso. Il dispositivo collegato è il DVR. Quando è selezionato, diventa di colore rosso. Apparirà sullo schermo per attirare l’attenzione in caso di qualsiasi movimento o allarme. Per sapere rapidamente che cosa sta succedendo, fare doppio clic sull’icona del dispositivo su E-Map per mostrare la veduta dal vivo.
Page 483
REMOTE OPERATION Per gruppi E-Map livello singolo Fare clic col tasto destro del mouse sul nome del gruppo per mostrare il menu e selezionare “Edit E-MAP” (Modifica E-Map) o “Remove E-MAP” (Rimuovi E-Map), come necessario. Per gruppi E-Map su più livelli Fare clic col tasto destro del mouse sul nome del gruppo per mostrare il menu e selezionare “Edit Building E-MAP”...
Page 484
REMOTE OPERATION Per modificare o rimuovere un certo livello del gruppo E-Map su più livelli, fare clic col tasto destro del mouse sul nome del livello e selezionare “Edit E-MAP” (Modifica E-Map) o “Remove E-MAP” (Rimuovi E-Map), come necessario.
REMOTE OPERATION 6.2 Browser web You can view the images or operate your DVR with a web browser, for example, Microsoft Internet Explorer. Nota: I sistemi operativi supportati sono Windows 7, Vista e XP. Fase 1: Nel campo dell’indirizzo URL inserire l’indirizzo IP usato dal DVR, ad esempio 60.121.46.236, e premere Invia. Verrà richiesto di accedere il nome utente e le password per accedere al DVR.
Page 486
REMOTE OPERATION Icona Descrizione Per disabilitare questo stato, fare clic di nuovo sull’icona e selezionare il canale audio voluto. Controllo Canale Cliccare per attivare il funzionamento indipendente remoto Questa icona diventerà blu e verranno visulaizzate solo le icone delle funzioni disponibili. Nota: Questo pulsante compare solo per i modelli a 16 CH e 8 CH.
REMOTE OPERATION 6.2.1 Riproduzione eventi e Download Chiudi tutto/ Cliccare su per chiudere la riproduzione video corrente (nella cornice rossa), o su chiudi chiudere tutte le riproduzioni video Fare clic per passare al successivo/precedente intervallo di un’ora; ad esempio: 11:00 ~ 12:00 o 14:00 ~ precedente/ 15:00, ed iniziare a riprodurre la prima sequenza video registrata durante quest’ora.
APPENDICE 1 SPECIFICHE APPENDICE 1 SPECIFICHE AVC799B AVC797B Sistema video NTSC/PAL (rilevazione automatica) Formato di compressione video H.264 Input video 16 canali 8 canali (segnale video composito 1 Vp-p 75 ohm BNC) Uscita Video Loop 16 canali 8 canali (segnale video composito 1 Vp-p 75 ohm BNC)
Page 490
APPENDICE 1 SPECIFICHE AVC799B AVC797B Controllo PTZ SÌ I/O allarme 16 input, 1 output 8 input, 1 output Blocco tasti (Protezione con password) SÌ Livelli utente locali Amministratore e Operatore Rilevamento perdita video SÌ Nome telecamera Supporta fino a 12 lettere Regolazione video Tinta/Saturazione/Contrasto/Luminosità...
Page 491
APPENDICE 1 SPECIFICHE AVC794B AVC794C AVC793C AVC793CD Sistema video NTSC/PAL (rilevazione automatica) Formato di compressione video H.264 Input video 4 canali (segnale video composito 1 Vp-p 75 ohm BNC) Uscita Video (BNC) Monitor principale Per visualizzazione stabile Call monitor Per visualizzazione in sequenza Uscita VGA (VGA) Built-in (Risoluzione uscita 1600 x 1200) Ingresso/Uscita audio...
Page 492
APPENDICE 1 SPECIFICHE Sorveglianza mobile SÌ (includendo iPhone, BlackBerry, Windows Mobile, Symbian e Android) Zoom immagine Zoom digitale 2X Controllo PTZ SÌ I/O allarme 4 input, 1 output Blocco tasti (Protezione con password) SÌ Livelli utente locali Amministratore e Operatore Rilevamento perdita video SÌ...
APPENDICE 2 CONFIGURAZIONE PIN APPENDICE 2 CONFIGURAZIONE PIN ‧ Per il modello 16 CH Allarme: Quando il DVR è attivato dall’allarme o dal movimento, la porta COM si collega con l’NO e l’allarme viene avviato e la luce stroboscopica inizia a girare e lampeggiare. Contatto magnetico: Quando il contatto magnetico è...
Page 494
APPENDICE 2 CONFIGURAZIONE PIN Per il modello 8 CH Allarme: Quando il DVR è attivato dall’allarme o dal movimento, la porta COM si collega con l’NO e l’allarme viene avviato e la luce stroboscopica inizia a girare e lampeggiare. Contatto magnetico: Quando il contatto magnetico è...
Page 495
APPENDIX 2 PIN CONFIGURATION ‧ Per il modello 4 CH Allarme: Allarme Quando il DVR è attivato dall’allarme o dal movimento, la porta COM si collega con l’NO e l’allarme viene avviato e la luce stroboscopica inizia a girare e lampeggiare. Contatto magnetico: Quando il contatto magnetico è...
APPENDICE 3 ELENCO UNITÀ FLASH USB COMPATIBILI APPENDICE 3 ELENCO UNITÀ FLASH USB COMPATIBILI Aggiornare il firmware del DVR alla versione più recente per assicurare l’accuratezza della tabella che segue. Se l’unità Flash USB non è supportata dal DVR, sullo schermo sarà visualizzato il messaggio “ERRORE USB”. Nota: Usare il PC per formattare l’unità...
APPENDICE 4 ELENCO DISCHI RIGIDI SATA COMPATIBILI APPENDICE 4 ELENCO DISCHI RIGIDI SATA COMPATIBILI Aggiornare il firmware del DVR alla versione più recente per assicurare l’accuratezza della tabella che segue. PRODUTTORE MODELLO CAPACITÀ ROTAZIONE Seagate ST3320613AS 320GB 7200 rpm ST33500320AS 500GB 7200 rpm ST3500410SV...
DISCO RIGIDO QUASI PIENO (GB) RETE RETE SNTP E-MAIL DDNS VISUALIZZA DE-INTERLACCIA (Solo per AVC799B & 797B) DURATA SCHERMO PIENO DURATA QUAD (Solo per AVC799B & 797B) DURATA SEQUENZA MASCHERA VISUALIZZ. INFO HDD USCITA VIDEO (Solo per AVC794C, 793C & 793CD)
Page 499
APPENDICE 5 STRUTTURA DEL MENU PRINCIPALE DEINTERLACE VGA (Solo per AVC799B, 797B & 794B Only) DEINTERLACE COMPOSITA (Solo per AVC799B, 797B & 794B) REGISTRA ATTIVA REGISTRAZI. MANUALE ATTIVA REGISTRAZI. EVENTO ATTIVA REGISTRAZI. CON TIMER REGISTRAZIONE IN PRE-ALLARME SOVRASCRIVI REGISTRA TUTTI I CANALI LIMITE CONSERV.
APPENDICE 6 SOSTITUZIONE DELLA BATTERIA DEL DVR APPENDICE 6 SOSTITUZIONE DELLA BATTERIA DEL DVR Il ripristino dell’ora del DVR provocato da un guasto elettrico causato, ad esempio, da un ammanco di corrente, provocherà disordine tra i dati registrati e si potrebbero avere dei problemi per cercare l’evento voluto. Per impedire all’ora del DVR di ripristinarsi, è...
APPENDICE 7 TABELLA GRAFICA OSD APPENDICE 7 TABELLA GRAFICA OSD Icona Cliccare per … OSD 1 OSD 2 Menu principale Avvio rapido Configurazione data Sistema Informazioni eventi Config. Avanzate Programmazione Barra menu Cambio canale rapido Controllo Playback Zoom digitale Audio Controllo PTZ Riproduzione Avanti veloce...
