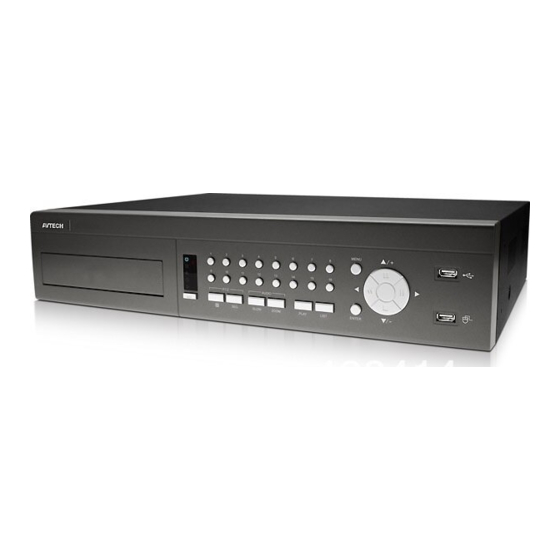

409Z H.264 Network DVR User Manual GUI Display with USB Mouse Control Please read instructions thoroughly before operation and retain it for future reference. For the actual display & operation, please refer to your DVR in hand. a798_796_792_m686_688_752_757_759_k675_677_677l_679_pv_h_ Manual_V1.3...
IMPORTANT SAFEGUARD CAUTION RISK OF ELECTRIC SHOCK CAUTION: To reduce the risk of electric shock, do not expose this apparatus to rain or moisture. Only operate this apparatus from the type of power source indicated on the label. The company shall not be liable for any damages arising out of any improper use, even if we have been advised of the possibility of such damages.
Page 4
Grounding This is a Safety Class 1 Product (provided with a protective earthing ground incorporated in the power cord). The mains plug shall only be inserted in a socket outlet provided with a protective earth contact. Any interruption of the protective conductor inside or outside of the instrument is likely to make the instrument dangerous.
TABLE OF CONTENTS 1. BEFORE USING THIS DVR .................. 1 1.1 Package Content ........................1 1.2 Front Panel ..........................1 1.3 Rear Panel ..........................2 2. CONNECTION AND SETUP.................. 4 2.1 SATA HDD Installation ....................... 4 2.2 Camera Connection ........................6 2.2.1 Normal Camera Connection......................6 2.2.2 PTZ Camera Connection........................7 2.3 External Device Connection.......................
BEFORE USING THIS DVR 1. BEFORE USING THIS DVR 1.1 Package Content Standard Package DVR HDD screws IR remote controller Manual for IR remote controller Adapter & power cord Optional Accessories IR Receiver extension cable ...
BEFORE USING THIS DVR SLOW In the playback mode, press to show slow playback. ZOOM Press to enlarge the picture of selected channel in the FRAME or FIELD recording mode. Press to display each channel in full screen one by one starting from CH1. When the last channel is displayed, it will repeat from CH1 again.
BEFORE USING THIS DVR Note: The DVR will automatically detect the video system of the camera, please make sure that the cameras are properly connected to the DVR and power-supplied before the DVR is turned on. AUDIO IN Connect to the audio connector of a camera if the camera supports audio recording. Note: To make a video backup with audio, make sure the camera which supports the audio function is connected to the video-in channel and audio-in channel.
CONNECTION AND SETUP 2. CONNECTION AND SETUP Before the DVR is powered on, make sure you have installed a hard disk and connected at least one camera. For details, please refer to the following sections. Note: The DVR is designed to automatically detect the video system of the connected cameras (NTSC or PAL).
Page 11
CONNECTION AND SETUP 2-2 To install on the second bracket Connect the power connector and data bus connector to the HDD. When connecting the power cable, make sure the cable is passed through the power cable of DVD writer if your DVR is equipped with a DVD writer.
CONNECTION AND SETUP Step4: Align the screw hole on the each bracket with the screw hole on the each side of the hard disk as shown below, and fix the hard disk to the bracket with a hard disk screw supplied. Step5: Close the upper cover of the DVR, and fasten all the screws you loosened in Step1.
CONNECTION AND SETUP 2.2.2 PTZ Camera Connection The following description is taking our brand’s PTZ camera as an example. For DVR setting to control the PTZ camera, please refer to “5.6 PTZ Camera Setting” at page 28. For detailed PTZ camera control and operation, please refer to its own user manual.
CONNECTION AND SETUP STEP 5: Set the speed dome camera at the DVR side. When the DVR is powered on, go to “ADVANCED CONFIG” “DEVICES” to set the speed dome camera. a) Select the device to “PTZ”. b) Set the ID to the value the same as the one set in the speed dome camera. The default ID of the camera is 000.
CONNECTION AND SETUP 2.4 DVR Power On This device should be operated only with the type of power source indicated on the manufacturer’s label. Connect the indicated AC power cord to the power adapter, and plug into an electrical outlet. Then, move the power switch to “ ”...
CONNECTION AND SETUP QUICK START GENERAL DATE 2009 / NOV / 17 TIME SETUP TIME 15 : 35 : 53 EXIT 2.6 Clear Hard Disk It’s recommended to clear all data in the hard disk for the first time to user this DVR to ensure the recorded data are not mixed with other data previously saved in the same hard disk.
Page 17
CONNECTION AND SETUP SYSTEM ACCOUNT LANGUAGE ENGLISH TOOLS ADVANCED LOGIN SYSTEM INFO ADMIN PASSWORD SETUP BACKUP DATA (USB) OPERATOR PASSWORD SETUP BACKUP LOG (USB) UPGRADE SUBMIT BACKUP CONFIG SUBMIT RESTORE CONFIG SUBMIT EXIT...
GUI DISPLAY WITH USB MOUSE CONTROL 3. GUI DISPLAY WITH USB MOUSE CONTROL 3.1 Connect USB Mouse Connect your USB mouse to one of the USB ports on the DVR front panel, and check if there’s a mouse icon ( ) on the screen, indicating the USB mouse is detected properly.
GUI DISPLAY WITH USB MOUSE CONTROL Click to select the audio channel you want: In the live mode, only the live audio channels can be selected. In the playback mode, live and playback audio channels can be selected. Click to enter the PTZ mode and show the PTZ camera control panel.
GUI DISPLAY WITH USB MOUSE CONTROL Click to enter the camera main menu. Camera Menu For details about each camera menu, please refer to its own user manual. Click to confirm your selection / enter the menu. Enter Up / Down / Left / Click to move your selection up / down / left / right, or change settings.
BASIC OPERATION 4. BASIC OPERATION 4.1 Live Page Icon Function Icon Function Icon Function Playback audio channel Live audio channel (1~4) Audio channel off (1~4) Digital zoom on Digital zoom off Timer recording Network disconnected Internet connected LAN connected USB flash drive / device No USB device USB mouse connected connected...
BASIC OPERATION 4.3 Playback Click “ ” on the quick menu bar to display the playback control panel, and click play the latest recorded video clip, or click to enter the search list. Note: There must be at least 8192 images of recorded data for playback to work properly.
BASIC OPERATION 4.3.2 Event Search Click to quickly search the recorded files by event lists: RECORD / MOTION / ALARM / TIME, or select FULL to show all the event logs. To quickly search the time you want, select “QUICK SEARCH”. Set the time range you want, and select “SUBMIT”...
BASIC OPERATION 4.5 System Sources Reallocation (For 4CH Models Only) Go to “QUICK START” “GENERAL”, and select “PRIORITY” to reallocate the system sources to live display and record. There are two options for this function: RECORD FIRST / DISPLAY FIRST / NETWORK FIRST.
FREQUENTLY-USED FUNCTIONS 5. FREQUENTLY-USED FUNCTIONS 5.1 Push Video Configuration This DVR supports sending instant event notifications to your mobile devices, such as iPhone, iPad and Android mobile devices, for an alarm event (Push Video). However, only certain alarm-in pins support this function. For details, please check the instructions below.
FREQUENTLY-USED FUNCTIONS Alarm sensor connection: take 4CH model without HD video output as an example Connect the alarm sensor, such as magnetic contacts, to the I/O pin which supports Push Video. A2.2 Configuration Before configuring Push Video, make sure: 1. The DVR system is set up as described in “3. CONNECTION AND SETUP”. 2.
Page 27
FREQUENTLY-USED FUNCTIONS Step3: Enable Push Video as described below, and try to trigger your sensor to see if you can receive Push Video successfully.
FREQUENTLY-USED FUNCTIONS 5.2 Quick Search Press “LIST” on the DVR front panel to enter the time search menu as follows: EVENT INFORMATION HARD DISK ALL HDD CHANNEL 01 02 03 04 05 06 07 08 ...
FREQUENTLY-USED FUNCTIONS 5.3 Record 5.3.1 Quick record setting Right-click to display the main menu, and select “QUICK START” “GENERAL” “RECORD CONFIG”. Click “SETUP” to enter the setting page individually for manual record, event record and timer record. QUICK START GENERAL CHANNEL TITLE TIME SETUP...
FREQUENTLY-USED FUNCTIONS Or, select “BY CHANNEL” to set the image size, image per second & image quality individually for each channel. QUICK START MANUAL EVENT TIMER CHANNEL IMAGE SIZE I.P.S. QUALITY SUPER BEST SUPER BEST HIGH FIELD SUPER BEST AVAILABLE IPS: CIF 69 / FIELD 34 / FRAME 17 APPLY EXIT 5.3.2 Detailed record setting...
FREQUENTLY-USED FUNCTIONS PRE-ALARM RECORD Select to enable or disable the pre-alarm function (ON / OFF). When pre-alarm and event recording functions are both activated, the DVR will record 8MB data before an alarm / motion event is triggered. OVERWRITE Select “ON” to overwrite previous recorded data in your HDD when the HDD is full. When this function is on and the HDD is full, the DVR will clear 8GB data from the oldest for continuous recording without notice.
FREQUENTLY-USED FUNCTIONS 5.4.2 Detection Timer Click “DETECTION”. In “DETECTION TIMER”, select “ON” to enable record timer, and select the day and time for this function. SCHEDULE SETTING RECORD DETECTION TIMER DETECTION ALARM EXIT X axis 0 ~ 24 hours. Each time bar is 30 minutes. Y axis Monday ~ Sunday.
FREQUENTLY-USED FUNCTIONS AREA Click “EDIT” to set the motion detection area. There are 16 × 12 grids per camera for all channels. Pink blocks represent the area that is not being detected while the transparent blocks are the area under detection.
FREQUENTLY-USED FUNCTIONS 5.7 System Setting 5.7.1 Password Setting Right-click to display the main menu, and select “SYSTEM” “TOOLS”. SYSTEM ACCOUNT LANGUAGE ENGLISH TOOLS ADVANCED LOGIN SYSTEM INFO ADMIN PASSWORD SETUP BACKUP DATA (USB) OPERATOR PASSWORD SETUP BACKUP LOG (USB) UPGRADE SUBMIT BACKUP CONFIG...
FREQUENTLY-USED FUNCTIONS Note: Before using the USB flash drive, please use your PC to format the USB flash drive to FAT32 format first. For the list of compatible USB flash drives, please refer to “APPENDIX 2 COMPATIBLE USB FLASH DRIVE LIST” at page 5.7.3 Backup &...
Page 37
APPENDIX 1 SPECIFICATIONS SYSTEM ACCOUNT START DATE 2009/NOV/19 TOOLS START TIME 08:30:21 SYSTEM INFO END DATE 2009/NOV/19 BACKUP DATA (USB) END TIME 17:59:29 BACKUP LOG (USB) CHANNEL 01 02 03 04 05 06 07 ...
APPENDIX 1 SPECIFICATIONS 5.7.5 Event Log Backup Right-click to display the main menu, and select “SYSTEM” “BACKUP LOG (USB)” This function is used to backup the event log. Insert a compatible USB flash drive to the USB port at the front panel. Note: Before using the USB flash drive, please use your PC to format the USB flash drive to FAT32 format first.
APPENDIX 1 SPECIFICATIONS 5.7.6 Clear All HDD Data Right-click to show the main menu, and select “SYSTEM” “SYSTEM INFO” “CLEAR HDD”. SYSTEM ACCOUNT BAUD RATE 2400 TOOLS HOST ID SYSTEM INFO R.E.T.R. BACKUP DATA (USB) AUTO KEY LOCK NEVER BACKUP LOG (USB) CLEAR HDD...
APPENDIX 1 SPECIFICATIONS DNS (PRIMARY DNS / SECONDARY DNS) Key in the IP address of the domain name server obtained from your ISP (Internet Service Provider). PORT The valid number ranges from 1 to 9999. The default value is 80. Typically, the TCP port used by HTTP is 80.
APPENDIX 1 SPECIFICATIONS ADVANCED CONFIG CANERA NETWORK SNTP FTP E-MAIL DDNS DETECTION DDNS ALERT SYSTEM NAME default NETWORK HOST NAME MAC000E5318B3F0 DISPLAY EMAIL EMPTY RECORD DEVICES NOTIFY CURRENT HOST ADDRESS EXIT MAC000E5318B3F0@ddns.dvrtw.com.tw 5.9 Event Notifications It’s available to set event notifications to FTP / E-Mail from this DVR. Note: This function requires Internet access.
APPENDIX 1 SPECIFICATIONS 5.9.2 E-MAIL When this function is enabled and an event occurs, a html file including a link will be sent to the specified E-mail address. Click the link to access to this DVR and check the event recording.
APPENDIX 1 SPECIFICATIONS 5.10 VGA Output Resolution Support Users are allowed to change the resolution depending on their display monitor. Right-click to display the main menu, and select “ADVANCED CONFIG” “DISPLAY”. ADVANCED CONFIG CAMERA DE-INTERLACE (For Selected Models Only) DETECTION FULL SCREEN DURATION ALERT...
APPENDIX 1 SPECIFICATIONS 5.11 System Sources Reallocation (For 4CH Models Only) This function is used to reallocate the system sources to live display & record. There are two options for this function: RECORD FIRST / DISPLAY FIRST / NETWORK FIRST. QUICK START GENERAL CHANNEL TITLE...
REMOTE OPERATION 6. REMOTE OPERATION You can also control the DVR remotely via the supplied licensed software “Video Viewer”, web browser, and your smart phones. Note: For more details about mobile surveillance via your smart phones, please visit our official website www.eagleeyescctv.com, or download the instructions of EagleEyes installation and configuration from www.surveillance-download.com/user/eagleeyes_quick.pdf.
Page 47
REMOTE OPERATION b) Set the PC’s IP address as “192.168.1.XXX” (1~255, except 10) in order to make the PC and DVR under the same domain. c) Double-click “ ” icon on your PC desktop to enter the control panel. By defaults, the “Address Book”...
REMOTE OPERATION 6.1.2 Control Panel Overview Two control panels are available and can be switched depending on your use habit. Simplified Version (Default)
Page 49
REMOTE OPERATION Full Function Version Main Button Overview Button Function Description Full Simplified Function Click to show the predefined IP address(es). You Address Book can add, remove or search the IP address to log in the DVR remotely. Remote Click to go into the detailed Config DVR setting.
REMOTE OPERATION Button Function Description Full Simplified Function Click to take a snapshot of the current view. The Snapshot snapshot will be saved in the path you specified in “Record Setting”. Click to show the current network connection Information details. Click to go to the DVR control panel to operate DVR Control the DVR remotely.
REMOTE OPERATION If “Motion” and / or “Alarm” are checked, the recording function will also be enabled at the remote side when any event is triggered at the DVR side, and the recordings will be saved in the specified location. Playback To play a recording, click “...
REMOTE OPERATION Function Description HDD Number / Channel Specify the hard disk (HDD Number) and channel number (Channel) within which have the video data you need. Download by Time Specify the time range within which has the video data you want in the “Start Time”...
REMOTE OPERATION Firmware Upgrade This function is used to grade your DVR for function scalability. Note: Before using this function, make sure you have the correct upgrade files provided by your installer or distributor. Step1: Click “ ”, and select the IP address of your device in the address book. Step2: Click “...
REMOTE OPERATION 6.1.4. E-Map Video Viewer is also a Central Management System (CMS) software, which allows network device control & management for up to 16 devices simultaneously. Note: Before using this function, make sure Video Viewer is connected to all the devices (up to 16) you want to monitor.
Page 56
REMOTE OPERATION STEP3: When the E-Map group is created, you will see the tree on the top-left panel, showing all the devices you’ve added to this group. Icon Description The connected device is camera. When it’s selected, it will become red. The connected device is DVR.
Page 57
REMOTE OPERATION For Single E-Map Group Right-click on the group name to show the shortcut menu list, and select “Edit E-MAP” or “Remove E-MAP” as needed.
Page 58
REMOTE OPERATION For Building E-Map Group Right-click on the group name to show the shortcut menu list, and select “Edit Building E-MAP” or “Remove E-MAP” as needed. To edit or remove a certain level of the building E-Map group, right click on the level name, and select “Edit E-MAP”...
REMOTE OPERATION 6.2 Web Browser You can view the images or operate your DVR with a web browser, such as Internet Explorer, Mozilla Firefox or Google Chrome. Note: The supported PC operation systems are Windows 7, Vista & XP. Note: To use Mozilla Firefox or Google Chrome for remote access, please go to Apple’s official website (http://www.apple.com/quicktime/win.html) to download and install QuickTime first.
Page 60
REMOTE OPERATION Icon Description Click to go to the live view of the DVR. Click to enter the playback panel where you can search or select the event you want to play and download to your PC simultaneously. For details, please refer to “6.2.1 Event Download &...
REMOTE OPERATION Icon Description Click to play the current video clip. Click to pause the video playback. Click to stop the video playback. Click to play the video clip slowly, once to get 4X slower, twice get 8X slower. Click to open the playback search panel. 6.2.1 Event Download &...
Page 62
REMOTE OPERATION Audio Click to mute the playback if necessary, and click again to restore. Note: Audio is available when your camera supports audio recording, and connects to the video channel which supports audio recording and the audio input of the DVR. For details, please refer to “1.3 Rear Panel”...
APPENDIX 1 SPECIFICATIONS APPENDIX 1 SPECIFICATIONS For 16CH Models with HD video output Model 1 Model 2 Model 3 Video Video System NTSC / PAL (auto detection) Video Compression Format H.264 Video Input 16 channels (Composite video signal 1 Vp-p 75Ω BNC) Video Loop Output 16 channels (Composite video signal 1...
Page 64
BlackBerry, Windows Mobile, Symbian & Android mobile devices Push Video YES (With EagleEyes for iPhone, iPad, Android versions) Others AVTECH Free DDNS service Multiplex Operation Live display / record / playback / backup / network operations System Recovery System auto recovery after power failure * The specifications are subject to change without notice.
Page 65
APPENDIX 1 SPECIFICATIONS For 16CH Models without HD video output Model 4 Model 5 Model 6 Video Video System NTSC / PAL (auto detection) Video Compression Format H.264 Video Input 16 channels (Composite video signal 1 Vp-p 75Ω BNC) Video Loop Output 16 channels (Composite video signal 1...
Page 66
BlackBerry, Windows Mobile, Symbian & Android mobile devices Push Video YES (With EagleEyes for iPhone, iPad, Android versions) Others AVTECH Free DDNS service Multiplex Operation Live display / record / playback / backup / network operations System Recovery System auto recovery after power failure * The specifications are subject to change without notice.
Page 67
APPENDIX 1 SPECIFICATIONS For 8CH Models with HD video output Model 7 Model 8 Model 9 Model 10 Video Video System NTSC / PAL (auto detection) Video Compression Format H.264 Video Input 8 channels (Composite video signal 1 Vp-p 75Ω BNC) Video Loop Output 8 channels (Composite video...
Page 68
BlackBerry, Windows Mobile, Symbian & Android mobile devices Push Video YES (With EagleEyes for iPhone, iPad, Android versions) Others AVTECH Free DDNS service Multiplex Operation Live display / record / playback / backup / network operations System Recovery System auto recovery after power failure * The specifications are subject to change without notice.
Page 69
APPENDIX 1 SPECIFICATIONS For 8CH Models without HD video output Model 11 Model 12 Model 13 Video Video System NTSC / PAL (auto detection) Video Compression Format H.264 Video Input 8 channels (Composite video signal 1 Vp-p 75Ω BNC) Video Loop Output 8 channels (Composite video signal 1...
Page 70
BlackBerry, Windows Mobile, Symbian & Android mobile devices Push Video YES (With EagleEyes for iPhone, iPad, Android versions) Others AVTECH Free DDNS service Multiplex Operation Live display / record / playback / backup / network operations System Recovery System auto recovery after power failure * The specifications are subject to change without notice.
Page 71
APPENDIX 1 SPECIFICATIONS For 4CH Models Model 14 Model 15 Video Video System NTSC / PAL (auto detection) Video Compression Format H.264 Video Input 4 channels (Composite video signal 1 Vp-p 75Ω BNC) Video Output (BNC) Main Monitor Output: for stable display Video Output (VGA) (HD display) (Up to 1600 x 1200)
Page 72
BlackBerry, Windows Mobile, Symbian & Android mobile devices Push Video YES (With EagleEyes for iPhone, iPad, Android versions) Others AVTECH Free DDNS service Multiplex Operation Live display / record / playback / backup / network operations System Recovery System auto recovery after power failure * The specifications are subject to change without notice.
APPENDIX 2 COMPATIBLE USB FLASH DRIVE LIST APPENDIX 2 COMPATIBLE USB FLASH DRIVE LIST Please upgrade the firmware of the DVR to the latest version to ensure the accuracy of the following table. If the USB flash drive is not supported by the DVR, the “USB ERROR” message will be shown on the screen.
APPENDIX 3 COMPATIBLE SATA HDD LIST APPENDIX 3 COMPATIBLE SATA HDD LIST Please upgrade the firmware of the DVR to the latest version to ensure the accuracy of the following table. MANUFACTURER MODEL CAPACITY ROTATION Seagate ST3320613AS 320GB 7200 rpm ST33500320AS 500GB 7200 rpm...
APPENDIX 4 MAIN MENU STRUCTURE APPENDIX 4 MAIN MENU STRUCTURE QUICK START GENERAL CHANNEL TITLE EVENT STATUS DATE DISPLAY MOUSE SENSITIVITY PRIORITY (For 4CH Models Only) RECORD CONFIG TIME SETUP DATE TIME DATE SETUP DATE INFO DISPLAY DATE OF MODE FORMAT DAYLIGHT DAYLIGHT SAVING...
APPENDIX 5 DVR BATTERY REPLACEMENT APPENDIX 5 DVR BATTERY REPLACEMENT DVR time reset after power failure, for example, caused by a power outage, will cause the disorder of the recorded data, and users may have problems in searching the event clip they want.
APPENDIX 6 PIN CONFIGURATION APPENDIX 6 PIN CONFIGURATION A6. Models without HD video output ‧ 16CH Siren: When the DVR is triggered by alarm or motion, the COM connects with NO and the siren with strobe starts wailing and flashing. Magnetic Contact: When the magnetic contact is opened, the alarm will be triggered and the recording is on.
Page 79
APPENDIX 6 PIN CONFIGURATION FUNCTION DESCRIPTION RS485-B Under the normal operation, COM disconnects with NO. But when any alarm is EXTERNAL ALARM triggered, COM connects with NO. Attention: The voltage restriction is under DC24V 1A.
Page 80
APPENDIX 6 PIN CONFIGURATION ‧ 8CH Siren: When the DVR is triggered by alarm or motion, the COM connects with NO and the siren with strobe starts wailing and flashing. Magnetic Contact: When the magnetic contact is opened, the alarm will be triggered and the recording is on.
Page 81
APPENDIX 6 PIN CONFIGURATION ‧ 4CH Siren: When the DVR is triggered by alarm or motion, the COM connects with NO and the siren with strobe starts wailing and flashing. Magnetic Contact: When the magnetic contact is opened, the alarm will be triggered and the recording is on.
APPENDIX 6 PIN CONFIGURATION A2. Models with HD video output ‧ With 9-pin external I/O block External I/O Block FUNCTION DESCRIPTION GROUND RS485-A RS485-B Under the normal operation, COM disconnects with NO. But when any EXTERNAL ALARM alarm is triggered, COM connects with NO. Attention: The voltage restriction is under DC24V 1A.
Page 83
APPENDIX 6 PIN CONFIGURATION ‧ With 7-pin external I/O block External I/O Block FUNCTION DESCRIPTION GROUND RS485-A RS485-B Under the normal operation, COM disconnects with NO. But when any EXTERNAL ALARM alarm is triggered, COM connects with NO. Attention: The voltage restriction is under DC24V 1A. Under the normal operation, COM disconnects with NO.
Page 84
APPENDIX 6 PIN CONFIGURATION ‧ With 6-pin external I/O block External I/O Block FUNCTION DESCRIPTION GROUND RS485-A RS485-B Under the normal operation, COM disconnects with NO. But when any EXTERNAL ALARM alarm is triggered, COM connects with NO. Attention: The voltage restriction is under DC24V 1A. Under the normal operation, COM disconnects with NO.
APPENDIX 7 MOBILE SURVEILLANCE VIA EAGLEEYES APPENDIX 7 MOBILE SURVEILLANCE VIA EAGLEEYES EagleEyes is a mobile phone program used with our surveillance system for remote surveillance. It has several advantages: It’s free (Except EagleEyes Plus for iPhone, and EagleEyesHD Plus for iPad). ...
APPENDIX 9 DVD WRITER INSTALLATION APPENDIX 9 DVD WRITER INSTALLATION Some DVR models allow users to install a DVD writer by themselves. To know whether your DVR supports this feature, please check with your local distributor or retailer. The supported DVD writer models are as follows. Please use only the suggested DVD writer models to ensure the compatibility.
Page 89
H.264 數位錄放影機 使用手冊 支援圖形化介面與 USB 滑鼠控制 在使用本機前請務必詳細閱讀安全須知及操作說明,並保存此手冊以備後續參考。 產品畫面顯示與操作請以實機為主。...
Page 92
免責聲明 本說明書資訊在付梓時都是最新的。本公司保留可隨時修改或刪除說明書內容的任何權利。本公司不保證此說明書 的內容完全無誤、完整或實用性。產品畫面顯示與操作請以實機為主。此說明書內容更改以實際產品為準,將不另 行通知。 接地 此為符合 Safety Class 1 Product (隨附的電源插頭有內建接地線) 的產品,其主電源插頭應插入支援接地線的三孔 電源插座。任何破壞接地保護的舉動都可能會使得本產品具有危險性。因此,請勿刻意破壞接地保護。 遠離有水或潮溼的環境 請勿讓本產品曝露在任何有水或潮溼的環境下,例如將水瓶放在本產品上,或者容易滴到雨水的窗戶邊。 MPEG4 授權 THIS PRODUCT IS LICENSED UNDER THE MPEG-4 VISUAL PATENT PORTFOLIO LICENSE FOR THE PERSONAL AND NON-COMMERCIAL USE OF A CONSUMER FOR (i) ENCODING VIDEO IN COMPLIANCE WITH THE MPEG-4 VISUAL STANDARD ( ...
付録 9 DVD ライターの取り付け 付録 9 DVD ライターの取り付け 一部の DVR モデルでは、ユーザーが自分で DVD ライターを取り付けることができます。お 使いの DVR がこの機能をサポートするかどうかは、地元の代理店や販売店にご確認くださ い。 サポートされる DVD ライターモデルは次のとおりです。互換性を確保するため、おすすめ の DVD ライターのみご使用ください。 タイプ ブランド モデル SATA Liteon iHAS120 SONY AD-7240S DVD ライターを取り付ける前に、DVR の電源がオフになり、DVR がこの機能をサ 注意: ポートしていることを確認します。 ステップ 1: DVR カバーを取り外し、DVD ライターブラケットを見つけて取り除きます。 ステップ...
Page 275
DVR Réseau H.264 Manuel de l’utilisateur Affichage GUI avec commande de souris USB Veuillez lire attentivement ces instructions avant de faire fonctionner l’appareil. Manuel à conserver. Consultez le manuel du DVR concernant l’affichage et le fonctionnement. French_a798pv_796pv_792pv_Manual_V0.9...
Page 276
MISES EN GARDE IMPORTANTE ATTENTION RISQUE DE CHOC ELECTRIQUE AVERTISSEMENT : Afin de réduire les risques d’électrocutions, ne pas exposer cet appareil à la pluie ou à l’humidité. N’utiliser cet appareil qu’avec le type d’alimentation indiqué sur l’étiquette. La société ne peut être tenue responsable des dommages survenus suite à...
Page 277
Avis de non-responsabilité Les informations contenues dans ce manuel sont d’actualité lors de la mise à disposition. Nous nous réservons le droit de réviser ou d’enlever tout contenu de ce manuel à tout moment. Nous ne garantissons pas et n’assumons aucune responsabilité...
Page 278
TABLE DES MATIÈRES 1. AVANT D’UTILISER CE DVR ................1 1.1 Contenu de l’emballage ......................1 1.2 Panneau avant........................... 1 1.3 Panneau arrière ......................... 2 2. CONNEXION ET CONFIGURATION ..............4 2.1 Installation d’un disque dur DD SATA ..................4 2.2 Connexion de la caméra ......................
Page 279
5.4.2 Minuteur de détection........................25 5.4.3 Minuteur d'alarme........................... 25 5.5 Réglage de détection ....................... 26 5.6 Réglages de la camera PTZ ....................27 5.7 Réglage du système ........................ 28 5.7.1 Réglage du mot de passe ......................28 5.7.2 Mise à jour du système ........................28 5.7.3 Sauvegarde et restauration des configurations................
AVANT D’UTILISER CE DVR 1. AVANT D’UTILISER CE DVR 1.1 Contenu de l’emballage Emballage standard Vis HDD Adaptateur et Cordon d’alimentation Carte E/S Télécommande infrarouge Manuel pour Télécommande infrarouge Accessoires en option ...
AVANT D’UTILISER CE DVR RALENTI En mode lecture, pressez pour afficher la lecture ralentie. ZOOM Pressez pour agrandir l’image de la chaine sélectionnée dans le mode enregistrement de FRAME ou de FIELD. Pressez pour afficher chaque chaine en plein écran un à un commencant depuis le CH1. Quand la dernière chaine est affichée, l’affichage reprendra depuis CH1.
Page 282
AVANT D’UTILISER CE DVR ENTREE (1 ~ 16 / 1 ~ 8): Connectez au connecteur vidéo d’une caméra. ENTREE VIDEO (1 ~ 4 ): Connectez au connecteur vidéo d’une caméra. BOUCLE (1 ~ 16 / 1 ~ 8): Connecteur de sortie vidéo. Remarque: Le DVR va automatiquement détecter le système vidéo de la camera.
CONNEXION ET CONFIGURATION 2. CONNEXION ET CONFIGURATION Avant de mettre le magnétoscope numérique (DVR) sous tension, veiller vous assurer d’avoir installé un disque dur et d’avoir raccordé au moins une caméra au système. Pour les détails, veuillez vous référer à la section suivante. Remarque: Le DVR est conçu pour détecter automatiquement le système vidéo des caméras détectées (NTSC ou PAL).
Page 284
CONNEXION ET CONFIGURATION 2-2 Pour installer sur le deuxième montant Connectez le connecteur d’alimentation et le connecteur de bus de données au HDD. En reliant le câble électrique, assurez vous que le câble est passé à travers le câble électrique du graveur DVD si votre DVR possède un graveur DVD.
CONNEXION ET CONFIGURATION Étape 3: Vérifiez que le PCB soit orienté vers le haut et placez le Disque Dur entre les deux montants de disque dur de la base du DVR comme indiqué ci-dessous. Vérifiez que l’autre côté du Disque Dur soit en contact avec la base du DVR pour permettre le transfert de chaleur.
CONNEXION ET CONFIGURATION 2.2.2 Connexion d’une caméra PTZ La description suivante utilise la caméra PTZ de notre marque comme exemple. Pour les réglages DVR pour contrôle de la caméra PTZ, veuillez vous référer à “5.6 Réglages de la camera PTZ” à la page 27. Pour plus de détails sur le contrôle et l’opération de la caméra PTZ, veuillez vous référer à...
CONNEXION ET CONFIGURATION ETAPE 5: Configurer la caméra dôme rapide du côté du DVR. Lorsque le DVR est allumé, allez sur « PARAMÉTRAGE AVANCÉ » « PÉRIPHÉRIQUE » afin de configurer la caméra dôme rapide. a) Choisissez le type de périphérique « PTZ ». b) Réglez la valeur de l’ID suivant celui configuré...
CONNEXION ET CONFIGURATION 2.4 Mise sous tension du DVR Cet appareil ne doit être utilisé qu’avec le type de source d’alimentation indiqué sur l’étiquette du fabricant. Connectez le cordon d’alimentation AC indiqué sur l’adaptateur d’alimentation, et branchez sur une prise secteur. Puis appuyez sur le bouton d’alimentation pour ...
CONNEXION ET CONFIGURATION DEMARRAGE GÉNÉRAL DATE 2009 / NOV / 17 PARM. HEURE HEURE 15 : 35 : 53 SORTIE 2.6 Effacer le disque dur Il est recommandé d’effacer toutes les données sur le disque dur pour la première utilisation de ce DVR afin de s’assurer que les données enregistrées ne sont pas mélangées à...
Page 290
CONNEXION ET CONFIGURATION SYSTÈME COMPTE LANGUE ANGLAIS OUTILS CONNEXION AVANCÉE SYSTEME INFO MOT DE PASSE ADMIN SETUP SAUVEGARDE MOT DE PASSE OPÉRATEUR SETUP DONNÉES (USB) SAUVEGARDE MISE A JOUR SOUMETTRE JOURNAL (USB) COPIE DE SAUVEGARDE DE SOUMETTRE LA CONFIGURATION RESTAURATION CONFIG SOUMETTRE SORTIE...
AFFICHAGE GUI AVEC COMMANDE DE SOURIS USB 3. AFFICHAGE GUI AVEC COMMANDE DE SOURIS USB 3.1 Connecter la souris USB Connectez votre souris USB à un des ports USB sur le panneau avant du DVR, et vérifiez s’il y a une icône de souris ( ) sur l’écran, indiquant que la souris USB est détectée correctement.
AFFICHAGE GUI AVEC COMMANDE DE SOURIS USB Cliquez pour sélectionner la chaine audio que vous désirez : En mode de directe, seule les chaines audio de directe peuvent être sélectionnés. En mode de lecture, direct et des chaines audio de lecture peuvent être sélectionnés. Cliquez pour entrer en mode PTZ et pour afficher le panneau de commande de la caméra PTZ.
AFFICHAGE GUI AVEC COMMANDE DE SOURIS USB Cliquez pour entrer dans le menu principal de la Caméra. Menu Caméra Pour plus de détails au sujet de chacun des Menu de la caméra, veuillez consulter son manuel de l'utilisateur. Entrer Cliquez pour confirmer votre choix / entrer dans le menu. Haut / Bas / Cliquez pour déplacer votre choix haut / bas / gauche / Gauche / Droite...
FONCTIONNEMENT DE BASE 4. FONCTIONNEMENT DE BASE 4.1 Page Live Icône Fonction Icône Fonction Icône Fonction Canal audio en direct Canal de lecture audio Chaine audio éteinte (1~4) (1~4) Zoom numérique Programmation Zoom numérique activé désactivé enregistrement Réseau déconnecté Internet Connecté LAN Connecté...
FONCTIONNEMENT DE BASE HDD écriture superposée Par défaut, la fonction écriture superposée de HDD est réglée sur ACTIVÉ, et « » sera affiché sur l’écran. 4.3 Lecture Cliquez « » sur la barre de menu rapide pour afficher le panneau de commande de lecture, et cliquez pour jouer le dernier clip vidéo enregistré, ou cliquez pour...
FONCTIONNEMENT DE BASE Cliquez pour régler le point A et le point B dans un clip Répéter vidéo et le système ne jouera que la partie spécifiée dans ce clip. Cliquez pour ouvrir le menu de sauvegarde pour la Sauvegarder sauvegarde vidéo.
FONCTIONNEMENT DE BASE Pour commuter entre ces deux niveaux d’utilisateur, cliquez l’icône de niveau de l’utilisateur courant pour commuter au mode touche de verrouillage, et déplacer votre souris pour afficher le clavier numérique d’entrée de mot de passe, et entrer le mot de passe du niveau de l’utilisateur que vous désirez.
FONCTIONS UTILISÉES FRÉQUEMENT 5. FONCTIONS UTILISÉES FRÉQUEMENT 5.1 Configuration de la Vidéo Push Ce DVR supporte aussi l'envoi instantané de notifications d'événements à vos appareils portables tels qu'un iPhone, un iPad et un appareil portable Android, pour une alarme d'événement (Vidéo Push). Cependant seulement certaines broches d'entrée d'alarme sont supportées par cette fonction.
FONCTIONS UTILISÉES FRÉQUEMENT A2.2 Configuration Avant de configurer la Vidéo Push, vérifiez que : 1. Le système DVR est configuré comme décrit dans « 3. CONNEXION ET CONFIGURATION ». 2. Le DVR est connecté à Internet. 3. Vous avez installé l'app EagleEyes sur votre téléphone iPhone, iPad ou Android. Pour les détails, veuillez vous référer à...
FONCTIONS UTILISÉES FRÉQUEMENT 5.2 Recherche rapide Pressez « LISTE » sur le panneau avant du DVR pour entrer dans le menu de recherche d’horloge comme suit: INFORMATION EVENEMENT DISQUE DUR TOUS HDD CANAL 01 02 03 04 ...
FONCTIONS UTILISÉES FRÉQUEMENT 5.3 Enregistrement 5.3.1 Réglage d'enregistrement rapide Clic de droite pour afficher le menu principal, et sélectionner « DEMARRAGE » « GENERAL » « CONFIGURATION DE L’ENREGISTREMENT ». Appuyez sur « SETUP » pour accéder aux pages de configuration individuelles pour l’enregistrement manuel, l’enregistrement d’événements et l’enregistrement programmé.
FONCTIONS UTILISÉES FRÉQUEMENT Vous pouvez également sélectionner « BY CHANNEL » (PAR CANAL) pour définir la taille de l’image, le nombre d’images par seconde et la qualité de l’image individuellement pour chaque canal. DEMARRAGE MANUEL EVENEMENT COMPTEUR CANAL TAILLE IMAGE I.P.S.
FONCTIONS UTILISÉES FRÉQUEMENT Lorsque les fonctions de pré-alarme et d’enregistrement événement sont toutes les deux activées, le DVR enregistre 8 Mo de données avant de déclencher une alarme / la détection d’un mouvement. REECRITURE Choisissez « ON » afin d'écraser les données précédemment enregistrées sur le disque dur lorsque celui-ci est plein.
FONCTIONS UTILISÉES FRÉQUEMENT 5.4.2 Minuteur de détection Cliquez « DETECTION ». Dans « PROGRAM DET », sélectionnez «ON » pour activer le minuteur d’enregistrement, et pour sélectionnez le jour et l’heure pour cette fonction. PARAMETRE CALENDRIER ENREGISTRER PROGRAM DET DETECTION ALARME SORTIE Axe X...
FONCTIONS UTILISÉES FRÉQUEMENT ZONE Cliquez sur « EDITION » pour définir la zone mouvement de détection. Il y a 16 × 12 grilles par caméra pour tous les canaux. Les blocs roses représentent la zone qui n’est pas détectée alors que les blocs transparents sont la zone sous détection.
FONCTIONS UTILISÉES FRÉQUEMENT 5.7 Réglage du système 5.7.1 Réglage du mot de passe Clic de droite pour afficher le menu principal, et sélectionnez « SYSTEME » « OUTILS ». SYSTÈME COMPTE LANGUE FRANÇAIS OUTILS CONNEXION AVANCÉE SYSTEME INFO MOT DE PASSE ADMIN SETUP SAUVEGARDE MOT DE PASSE...
FONCTIONS UTILISÉES FRÉQUEMENT Remarque: Avant d’utiliser le lecteur flash USB, veuillez d’abord utiliser votre PC et formater le lecteur flash USB au format FAT32. Pour la liste des lecteurs flash USB compatibles, veuillez vous reférer à « ANNEXE 2 LISTE DES LECTEURS FLASH USB COMPATIBLES » à la page 62.
Page 309
FONCTIONS UTILISÉES FRÉQUEMENT SYSTÈME COMPTE DEMARRAGE DATE 2009/NOV/19 OUTILS DATE DEBUT 08:30:21 SYSTEME INFO FIN DATE 2009/NOV/19 SAUVEGARDE DATE FIN 17:59:29 DONNÉES (USB) SAUVEGARDE DONNÉES CANAL 01 02 03 04 (DVD) SAUVEGARDE JOURNAL 05 06 ...
FONCTIONS UTILISÉES FRÉQUEMENT 5.7.5 Sauvegarde du journal d'événement Clic-droit pour afficher le menu principal puis sélectionnez « SYSTEME » « SAUVEGARDE JOURNAL (USB) » Cette fonction est utilisée pour sauvegarder le journal des événements. Insérez un lecteur flash USB compatible dans le port USB situé à l’avant du DVR. Remarque: Avant d’utiliser le lecteur flash USB, veuillez d’abord utiliser votre PC et formater le lecteur flash USB au format FAT32.
FONCTIONS UTILISÉES FRÉQUEMENT 5.7.6 Effacer toutes les données du HDD Clic de droite pour afficher le menu principal, et sélectionnez « SYSTEME » « SYSTEME INFO » « EFFACER HDD ». SYSTÈME COMPTE TAUX BAUDS 2400 OUTILS ID HOTE SYSTEME INFO R.E.T.R.
FONCTIONS UTILISÉES FRÉQUEMENT DNS (DNS PRIMAIRE / DNS SECONDAIRE) Entrez l’adresse IP du serveur de nom de domaine obtenue auprès de votre fournisseur d’accès Internet. PORT Le numéro valide est compris entre 1 et 9999. La valeur par défaut est 80. Normalement, le port TCP utilisé...
FONCTIONS UTILISÉES FRÉQUEMENT 5.8.3 DHCP Remarque: Lorsque la configuration DHCP est terminée, veuillez aller à « DDNS » pour configurer le service DDNS. PARAMETRAGE AVANCE CAMERA RÉSEAU SNTP FTP E-MAIL DDNS DETECTION TYPE RESEAU DHCP ALERTE 192.168.001.010 RÉSEAU PASSERELLE 192.168.001.254 AFFICHAGE PAS DE MASQUE 255.255.255.000...
FONCTIONS UTILISÉES FRÉQUEMENT PARAMETRAGE AVANCE CAMERA RÉSEAU SNTP FTP E-MAIL DDNS DETECTION DDNS ALERTE NOM SYSTÈME DEFAUT RÉSEAU NOM D'HÔTE : MAC000E5318B3F0 AFFICHAGE EMAIL VIDE ENREGISTRER PERIPHERIQUES NOTIFIÉ ADRESSE ACTUELLE HÔTE SORTIE MAC000E5318B3F0@ddns.dvrtw.com.tw 5.9 Notification d'événement Disponible pour définir des notifications d’événements à partir du DVR vers le FTP/E-Mail.
FONCTIONS UTILISÉES FRÉQUEMENT 5.9.2 EMAIL Lorsque cette fonction est activée et qu’un événement se produit, un fichier HTML contenant un lien sera envoyé vers l’adresse de courriel électronique spécifiée. Cliquez sur le lien pour accéder à votre DVR et consulter l’enregistrement de l'événement. Pour activer cette fonction, veuillz aller dans «...
FONCTIONS UTILISÉES FRÉQUEMENT 5) VÉRIFICATION DU MOT DE PASSE Certains serveurs mail requièrent de vérifier le mot de passe. Veuillez saisir le « Nom d'utilisateur » et « Mot de passe ». 6) UTILISATEUR / MOT DE PASSE Entrez le « Nom d’utilisateur » et le « Mot de passe » lorsque l’option « VÉRIFICATION DE MOT DE PASSE »...
FONCTIONS UTILISÉES FRÉQUEMENT 5.11 Réallocation des sources du système (pour les modèles 4CH seulement) Cette fonction est utilisée pour réallouer les sources du système pour affichage et enregistrement en direct. Il y a deux options pour cette fonction : ENREG PREMIER /AFFICHAGE PREMIER. DEMARRAGE GÉNÉRAL TITRE...
FONCTIONNEMENT À DISTANCE 6. FONCTIONNEMENT À DISTANCE Vous pouvez également commander le DVR à distance via le logiciel sous licence fourni « Video Viewer », le navigateur Web et vos téléphones portables. Remarque: Pour plus de détails sur la surveillance mobile à partir de votre téléphone portable, visitez notre site web officiel www.eagleeyescctv.com, ou téléchargez les instructions d'installation et de configuration de EagleEyes à...
Page 319
FONCTIONNEMENT À DISTANCE b) Réglez l'adresse IP du PC sur « 192.168.1.XXX » (1~255, sauf 10) afin de mettre le PC et le DVR sous le même domaine. c) Double-cliquez sur l’icône qui apparaît sur le bureau de votre PC pour accéder au panneau de contrôle.
FONCTIONNEMENT À DISTANCE 6.1.2 Description du panneau de commande Deux panneaux de contrôle sont disponibles et peuvent être changes selon votre habitude d’utilisation. Version simplifiée (par Défaut)
Page 321
FONCTIONNEMENT À DISTANCE Version avec fonctions complètes Vue d’ensemble du bouton principal Bouton Fonction Description Fonction Simplifié complète Cliquez sur ce bouton pour afficher l’adresse (les adresses) IP prédéfinie(s). Vous pouvez ajouter, Carnet d'adresses supprimer et rechercher une adresse IP pour vous connectez au DVR à...
FONCTIONNEMENT À DISTANCE Bouton Fonction Description Fonction Simplifié complète Enregistrement / Cliquez sur ce bouton pour lancer / interrompre Arrêt l’enregistrement manuel. Enregistrement Cliquez sur pour prendre un cliché de l’affichage Cliché actuel. Le cliché sera sauvegardé à l’emplacement spécifié dans « Réglage enregistrement ». Cliquez sur pour afficher les détails de la connexion Informations réseau actuelle.
Page 323
FONCTIONNEMENT À DISTANCE Si « Manuel » est coché, cliquez sur « » ou « » sur le panneau de commande principal pour lancer immédiatement l’enregistrement manuell, les enregistrements seront sauvegardés à l’emplacement spécifié. Si les cases «Motion» (mouvement) et/ou « Alarm » (alarme) sont cochées, la fonction d’enregistrement est également activée du côté...
Page 324
FONCTIONNEMENT À DISTANCE Fonction Description HDD Number/Channel Spécifiez le numéro du disque dur (HDD Number) et le numéro du (Nombre de HDD/Canal) canal (Channel) dans lequel se trouvent les données vidéo dont vous avez besoin. Download by Time Spécifiez l’intervalle temps dans lequel se trouvent les données (Téléchargement par date) vidéo que vous voulez, en remplissant les colonnes «Start Time»...
Page 325
FONCTIONNEMENT À DISTANCE M/jour firmware Cette fonction est utilisée pour évaluer la capacité de montée en charge des fonctions de votre DVR. Remarque: Avant d’utiliser cette fonction, assurez-vous d’avoir les fichiers correctement mis à niveau par votre installateur ou distributeur. Étape 1: Cliquez sur «...
FONCTIONNEMENT À DISTANCE 6.1.4. E-Map Le visionneur vidéo est un logiciel système de gestion central (Central Management System (CMS)), qui vous permet un contrôle de l’appareil de réseau & une gestion jusqu’à 16 appareils simultanément. Remarque : Avant d’utiliser cette fonction, assurez-vous que le visionneur vidéo est connecté...
Page 328
FONCTIONNEMENT À DISTANCE ETAPE 3: Quand le groupe E-Map est crée, vous verrez l’arbre sur le panneau supérieur gauche, indiquant les appareils que vous avez ajoutés à ce groupe. Icône Description L’appareil connecté est une caméra. Quand il sera sélectionné, il deviendra rouge.
Page 329
FONCTIONNEMENT À DISTANCE Pour un groupe E-Map unique Cliquez droit sur le nom du groupe pour indiquer la liste menu raccourci, et sélectionnez « Edit E-MAP » (Editer E-Map) ou « Remove E-MAP » (Retirer E-Map) comme souhaité.
Page 330
FONCTIONNEMENT À DISTANCE Pour le groupe bâtiment E-map Cliquez droit sur le nom du groupe pour indiquer la liste menu raccourci, et sélectionnez « Edit Building E-MAP » (Éditer E-MAP Construction) ou « Remove E-MAP » (Retirer E-Map) comme souhaité. Pour éditer ou retirer un certain niveau du groupe bâtiment E-map, cliquez droit sur le nom du niveau, et sélectionnez «...
FONCTIONNEMENT À DISTANCE 6.2 Navigateur Web Vous pouvez visualiser les images ou utiliser votre DVR avec un navigateur Web comme Internet Explorer, Mozilla Firefox ou Google Chrome. Remarque: Les systèmes d'exploitation PC pris en charge sont Windows 7, Vista & XP. Remarque: Pour utiliser Mozilla Firefox ou Google Chrome pour l’accès à...
Page 332
FONCTIONNEMENT À DISTANCE Icône Description Cliquez pour accéder à la vue en direct du DVR. Cliquez pour accéder au panneau de lecture où vous pouvez rechercher ou sélectionner l’événement vous voulez lire et télécharger sur votre PC simultanément. Pour les détails, veuillez vous référer à la section « 6.2.1 Téléchargement &...
FONCTIONNEMENT À DISTANCE Icône Description Cliquez pour accéder à la vue DVR local à distance et le contrôler comme si vous étiez à proximité. Contrôle de lecture Augmenter la vitesse pour le rembobinage rapide. Cliquez une fois pour accélérer 4X vers l’arrière, et cliquez deux fois pour accélérer 8X, et vitesse maximale est de 16X.
Page 334
FONCTIONNEMENT À DISTANCE Augmenter la vitesse pour le rembobinage rapide. Cliquez une fois pour Avance accélérer 4X vers l’arrière, et cliquez deux fois pour accélérer 8X, et vitesse rapide maximale est de 16X. Retour Augmenter la vitesse d’avance rapide. Cliquez une fois pour accélérer 4X vers rapide l’arrière, et cliquez deux fois pour accélérer 8X, et vitesse maximale est de 16X.
ANNEXE 1 CARACTÉRISTIQUES ANNEXE 1 CARACTÉRISTIQUES Pour modèle à 16 canaux Système vidéo NTSC / PAL (détection automatique) Format de compression vidéo H.264 Entrée vidéo 16 canaux (Signal vidéo composite 1 Vp-p 75Ω BNC) Sortie vidéo en boucle 16 canaux (Signal vidéo composite 1 Vp-p 75Ω...
Page 336
ANNEXE 1 CARACTÉRISTIQUES Téléchargement et lecture d’événement distant Notification d’événement Vidéo Push / FTP / E-Mail Télécommande infrarouge OUI (récepteur IR intégré) Surveillance Mobile Zoom image Zoom numérique x 2 Contrôle PTZ Alarme E/S 16 entrées, 1 sortie Verrouillage Touche (Protection par Mot de Passe) Niveau utilisateur local Administrateur &...
Page 337
ANNEXE 1 CARACTÉRISTIQUES Pour les modèles 8CH Système vidéo NTSC / PAL (détection automatique) Format de compression vidéo H.264 Entrée vidéo 8 canaux (Signal vidéo composite 1 Vp-p 75Ω BNC) Sortie vidéo en boucle 8 canaux (Signal vidéo composite 1 Vp-p 75Ω BNC) Sortie Vidéo Écran principal...
Page 338
ANNEXE 1 CARACTÉRISTIQUES Surveillance Mobile Zoom image Zoom numérique x 2 Contrôle PTZ Alarme E/S 8 entrées, 1 sortie Verrouillage Touche (Protection par Mot de Passe) Niveau utilisateur local Administrateur & Opérateur Détection de perte vidéo Titre de caméra Supporte jusqu'à 12 lettres Réglages vidéo Teinte / Saturation / Contraste / Luminosité...
Page 339
ANNEXE 1 CARACTÉRISTIQUES Pour le modèle 4CH Système vidéo NTSC / PAL (détection automatique) Format de compression vidéo H.264 Entrée vidéo (Signal vidéo composite 1 Vp-p 4 canaux 75Ω BNC) Sortie Vidéo Écran principal Pour un affichage fixe (BNC) Écran d’appel Pour un affichage en séquence Sortie VGA...
Page 340
ANNEXE 1 CARACTÉRISTIQUES Télécommande infrarouge OUI (récepteur IR intégré) Surveillance Mobile Zoom image Zoom numérique x 2 Contrôle PTZ Alarme E/S 4 entrées, 1 sortie Verrouillage Touche (Protection par Mot de Passe) Niveau utilisateur local Administrateur & Opérateur Détection de perte vidéo Titre de caméra Supporte jusqu'à...
ANNEXE 2 LISTE DES LECTEURS FLASH USB COMPATIBLES ANNEXE 2 LISTE DES LECTEURS FLASH USB COMPATIBLES Veuillez mettre à jour le firmware du DVR avec la dernière version pour vous assurer de la précision du tableau suivant. Si le lecteur flash USB n’est pas pris en charge par le DVR, le message «...
ANNEXE 3 LISTE DES DISQUES DUR SATA COMPATIBLES ANNEXE 3 LISTE DES DISQUES DUR SATA COMPATIBLES Veuillez mettre à jour le firmware du DVR avec la dernière version pour vous assurer de la précision du tableau suivant. FABRICANT MODÈLE CAPACITÉ ROTATION Seagate ST250DN000...
ANNEXE 4 STRUCTURE DU MENU PRINCIPAL ANNEXE 4 STRUCTURE DU MENU PRINCIPAL QUICKSTART GÉNÉRAL TITRE STATUT EVENEMENT AFFICHAGE DATE SENSIBILITÉ DE LA SOURIS PRIORITÉ (pour les modèles 4CH seulement) CONFIG D'ENREGISTREMENT PARM. HEURE DATE HEURE PARAMETRE DATE INFO DATE AFFICHAGE MODE DATE FORMAT LUMIERE ECONOMIE LUMIERE...
Page 345
ANNEXE 4 STRUCTURE DU MENU PRINCIPAL MOUVEMENT ALARME ZONE PARAMETRAGE ALERTE ALERTE EXTERNE AVANCE ALERTE INTERNE BOUTON BUZZER BUZZE PERTE S VIDEO ALERTE MOUVEMENT BUZZER ALARME BUZZER HDD DUREE ALARME (SEC) HDD PRESQUE PLEIN (GB) RÉSEAU RÉSEAU SNTP E-MAIL DDNS DÉSENTRELACE AFFICHAGE (Pour Modèles sélectionnés seulement)
ANNEXE 5 DVR REMPLACEMENT DE PILE ANNEXE 5 DVR REMPLACEMENT DE PILE L’heure du DVR se réinitialise après une panne de courant, par exemple, causée par une panne électrique, créera un désordre dans les données enregistrées, et les utilisateurs pourraient avoir des problèmes dans leurs recherches de clip évènement qu’ils désirent. Pour éviter le re-réglage de l’heure du DVR, une pile en lithium non rechargeable, CR2032, est installée dans le DVR.
ANNEXE 6 CONFIGURATION PIN ANNEXE 6 CONFIGURATION PIN ‧ Pour modèle à 16 canaux Sirène: Lorsque le DVR se déclenche par une alarme ou un mouvement, le COM se connecte sur NO (NON) et la sirène commence à hurler et le flash à clignoter.
Page 348
ANNEXE 6 CONFIGURATION PIN ‧ Pour les modèles 8CH Sirène : Lorsque le DVR se déclenche par une alarme ou un mouvement, le COM se connecte sur NON et la sirène commence à hurler et le flash à clignoter. Contact magnétique : Lorsque le contact magnétique est ouvert, l’alarme est déclenchée et l’enregistrement est en marche.
Page 349
ANNEXE 6 CONFIGURATION PIN ‧ Pour le modèle 4CH Sirène : Lorsque le DVR se déclenche par une alarme ou un mouvement, le COM se connecte sur NON et la sirène commence à hurler et le flash à clignoter. Contact magnétique : Lorsque le contact magnétique est ouvert, l’alarme est déclenchée et l’enregistrement est en * Le connecteur D-Secondaire affiché...
ANNEXE 7 SURVEILLANCE MOBILE AVEC EAGLEEYES ANNEXE 7 SURVEILLANCE MOBILE AVEC EAGLEEYES EagleEyes est un programme de téléphone mobile utilisé avec notre système de surveillance pour la surveillance à distance. Il présente plusieurs avantages importants : Il est gratuit (sauf EagleEyes Plus pour iPhone, et EagleEyesHD Plus pour iPad). ...
Lorsque le téléchargement est terminé, EagleEyes sera installé automatiquement dans l'endroit où toutes les applications sont enregistrées par défaut sur votre téléphone portable ou dans l'endroit spécifié. Remarque: Pour plus d’informations et le Manuel de l’utilisateur, veuillez visiter notre site web officiel www.avtech.com.tw/ee_icon_used.aspx.
ANNEXE 9 INSTALLATION du GRAVEUR de DVD ANNEXE 9 INSTALLATION du GRAVEUR de DVD Certain modèles de DVR permettent aux utilisateurs d’installer un graveur de DVD par eux mêmes. Pour savoir si votre DVR supporte cette fonction, veuillez vérifier avec votre distributeur ou détaillant local.
Page 355
Digitaler H.264-Netzwerkvideorecorder Bedienungsanleitung Grafische Benutzeroberfläche mit USB-Maussteuerung Bitte lesen Sie die Anleitung aufmerksam durch und bewahren Sie sie auf, damit Sie später darin nachlesen können. Abbildungen und Bedienung können leicht vom tatsächlichen Gerät abweichen. German_a798pv_796pv_792pv_Manual_V0.9...
Page 356
Wichtige Hinweise zu Ihrer Sicherheit ACHTUNG Stromschlaggefahr ACHTUNG: Um Brand oder Stromschlag zu vermeiden, setzen Sie dieses Gerät weder Regen noch sonstiger Feuchtigkeit aus. Schließen Sie das Gerät ausschließlich an eine Stromversorgung an, die den Angaben auf dem Typenschild entspricht. Der Hersteller haftet nicht für jegliche Schäden, die durch falschen Einsatz entstehen, auch wenn der Hersteller auf die Möglichkeit des Eintretens solcher Schäden hingewiesen wurde.
Page 357
Haftungsausschluss Die Angaben in dieser Anleitung waren zum Zeitpunkt der Ausgabe aktuell. Wir behalten uns das Recht vor, jegliche Inhalte dieser Anleitung jederzeit zu überarbeiten oder zu entfernen. Wir übernehmen keinerlei Haftung oder Verantwortung für Exaktheit, Vollständigkeit und Brauchbarkeit dieser Anleitung. Abbildungen und Bedienung können leicht vom tatsächlichen Gerät abweichen.
Page 358
INHALT 1. Bevor Sie den digitalen Videorecorder nutzen..........1 1.1 Lieferumfang......................1 1.2 Vorderseite....................... 1 1.3 Rückwand ........................ 2 2. Anschließen und einrichten ................4 2.1 SATA-Festplatte installieren ..................4 2.2 Kameras anschließen ....................6 2.2.1 Reguläre Kamera anschließen ..............6 2.2.2 PTZ-Kamera anschließen................
Bevor Sie den digitalen Videorecorder nutzen 1. Bevor Sie den digitalen Videorecorder nutzen 1.1 Lieferumfang Standardpaket DVR Festplattenschrauben Netzteil und Netzkabel I/O-Board IR-Fernbedienung Anleitung zur IR-Fernbedienung Separat erhältliches Zubehör IR-Empfänger-Verlängerungskabel Anleitung auf CD ...
Bevor Sie den digitalen Videorecorder nutzen Zeitlupe Zur langsamen Wiedergabe. Zoom Zum Vergrößern des Bildes und des ausgewählten Kanals im Rahmen- oder Feld-Aufnahmemodus. Zum Anzeigen der einzelnen Kanäle der Reihe nach als Vollbild, beginnend mit Kanal 1. Nach der Anzeige des letzten Kanals wird wieder Kanal 1 dargestellt. Zum Beenden dieses Modus drücken Sie „Seq“...
Page 362
Bevor Sie den digitalen Videorecorder nutzen Hinweis: Der DVR erkennt das Videosystem der Kamera automatisch; bitte sorgen Sie dafür, dass die Kameras vor dem Einschalten des DVR richtig angeschlossen und mit Strom versorgt werden. AUDIO IN (1 ~ 4) Hier schließen Sie den Audioausgang einer Kamera an, sofern die Kamera Audioaufzeichnungen unterstützt.
Anschließen und einrichten 2. Anschließen und einrichten Achten Sie darauf, dass eine Festplatte installiert und mindestens eine Kamera angeschlossen wurde, bevor Sie den DVR einschalten. Details dazu finden Sie in den folgenden Abschnitten. Hinweis: Der DVR erkennt das Videosystem (NTSC oder PAL) der angeschlossenen Kameras automatisch.
Page 364
Anschließen und einrichten 2-2 – Festplatte in der zweiten Halterung installieren Schließen Sie Stromversorgungs- und Datenstecker an die Festplatte Achten Sie beim Anschluss des Stromversorgungskabels darauf, dass die Stromversorgung über den DVD-Brenner läuft, sofern Ihr DVR mit einem DVD-Brenner ausgestattet ist. Auf diese Weise gerät das Stromversorgungskabel der Festplatte nicht in den laufenden...
Anschließen und einrichten Schritt 3: Achten Sie darauf, dass die Platinenseite oben liegt, setzen Sie die Festplatte wie in der Abbildung gezeigt in die Halterung ein. Achten Sie darauf, dass die andere Seite der Festplatte den DVR-Boden berührt, damit Wärme richtig abgeleitet werden kann.
Anschließen und einrichten 2.2.2 PTZ-Kamera anschließen Nachstehend beschreiben wir den Anschluss einer PTZ-Kamera aus unserem Hause. DVR-Einstellungen zum Steuern von PTZ-Kameras finden Sie unter „5.6 PTZ-Kameraeinstellungen“ auf Seite 27. Ausführliche Hinweise zum Anschluss und Betrieb von PTZ-Kameras finden Sie in der Dokumentation zur jeweiligen Kamera. RJ11-Kabel RS485-A: Rote Ader RS485-B: Grüne Ader...
Anschließen und einrichten Schritt 5: Domkamera auf der DVR-Seite einrichten. In der DVR eingeschaltet ist, wechseln Sie zum Einrichten der Domkamera zu „ERWEITERTE EINSTELLUNG“> „GERÄTE“ a) Wählen Sie beim Gerät „PTZ“ aus. b) Stellen Sie die ID auf die ID der Domkamera ein. Die Vorgabe-ID lautet 000. c) Stellen Sie das Protokoll auf „NORMAL“...
Anschließen und einrichten 2.4 DVR einschalten Das Gerät darf ausschließlich mit der auf dem Typenschild angegebenen Stromquelle betrieben werden. Schließen Sie das mitgelieferte Netzkabel an das Netzteil an, verbinden Sie den Netzstecker mit einer Steckdose. Schalten Sie den DVR anschließend ein, indem Sie den Ein-/Ausschalter in die Position bringen.
Anschließen und einrichten STARTMENÜ GENERELL DATUM 2009 / NOV / 17 DATUM / ZEIT 15 : 35 : 53 UHRZEIT VERLASSEN 2.6 Festplatte löschen Wir empfehlen, vor dem ersten DVR-Einsatz sämtliche Daten der Festplatte zu löschen, damit aufgezeichnete Daten nicht mit anderen Daten vermischt werden, die sich eventuell noch auf der Festplatte befinden.
Grundbedienung 3. Grafische Benutzeroberfläche mit USB-Maussteuerung 3.1 USB-Maus anschließen Schließen Sie eine USB-Maus an einen der USB-Ports an der DVR-Frontblende an. Vergewissern Sie sich, dass ein Maussymbol ( ) auf dem Bildschirm erscheint; in diesem Fall wurde die USB-Maus richtig erkannt. Geben Sie das DVR-Kennwort durch Anklicken der Bildschirmtastatur mit der Maus ein.
Grundbedienung Klicken Sie auf den gewünschten Audiokanal: Im Live-Modus können nur Live-Audiokanäle ausgewählt werden. Im Wiedergabemodus lassen sich Live- und aufgezeichnete Audiokanäle auswählen. Zum Aufrufen des PTZ-Modus und zum Anzeigen der PTZ-Kamerasteuerung. Details dazu finden Sie unter „3.2.2 PTZ-Steuerung“ auf Seite 13.
Grundbedienung Zum Aufrufen des Kamera-Hauptmenüs. Kameramenü Ausführliche Hinweise zu den Menüs der Kamera finden Sie in der Kameradokumentation. Eingabe Zum Bestätigen einer Auswahl, zum Aufrufen des Menüs. Zum Bewegen der Auswahlmarkierung nach Oben/Unten/Links/ oben/unten/links/rechts sowie zum Ändern von Rechts Einstellungen. Diese beiden Schaltflächen wirken auf PTZ-Kameras mit Pelco-D-Steuerung.
Grundbedienung 4. Grundbedienung 4.1 Live-Seite Symbol Funktion Symbol Funktion Symbol Funktion Wiedergabe-Audiokanal Live-Audiokanal (1 – 4) Audiokanal aus (1 – 4) Digitalzoom ein Digitalzoom aus Timeraufnahme Netzwerk getrennt Internet verbunden LAN verbunden USB-Maus USB-Flash-Laufwerk/US Kein USB-Gerät angeschlossen B-Gerät angeschlossen angeschlossen Festplatte Tastensperre PTZ-Modus ein...
Grundbedienung Per Vorgabe ist die Festplatte-überschreiben-Funktion aktiv, erscheint auf dem Bildschirm. 4.3 Wiedergabe Klicken Sie zum Anzeigen der Wiedergabesteuerung auf das Symbol in der Schnellmenüleiste. Zum Abspielen des zuletzt aufgenommenen Videos klicken Sie auf , mit rufen Sie die Suchliste auf. Hinweis: Damit die Wiedergabe einwandfrei funktioniert, müssen mindestens 8192 Einzelbilder aufgenommen werden.
Grundbedienung Durch Anklicken legen Sie Punkt A und Punkt B eines Wiederholen Videos fest. Anschließend wird der Bereich zwischen diesen Punkten wiederholt abgespielt. Sicherung Öffnet das Sicherungsmenü zum Sichern Ihrer Videos. 4.3.2 Ereignissuche Klicken Sie zum schnellen Durchsuchen aufgezeichneter Dateien nach Ereignissen auf :Wählen Sie zwischen Aufnahme/Bewegung/Alarm/Zeit –...
Grundbedienung Zum Umschalten zwischen den beiden Benutzerstufen klicken Sie auf das Symbol der aktuellen Benutzerstufe; die Tastensperre wird aktiv. Blenden Sie nun die Kennworteingabetastatur durch Bewegen der Maus ein, geben Sie das Kennwort der gewünschten Benutzerstufe ein. 4.5 Systemressourcen neu zuweisen (nur bei 4-Kanal-Modellen) Zur Neuzuweisung der Systemressourcen zu Live-Anzeige und Aufnahme wechseln Sie zu „STARTMENÜ“>...
Häufig genutzte Funktionen 5. Häufig genutzte Funktionen 5.1 Push-Video konfigurieren Der DVR kann Ereignis-Sofortbenachrichtigungen und Alarmereignisse (Push-Video) an Mobilgeräte wie iPhone, iPad und Android-Geräte senden. Diese Funktion wird allerdings nur von bestimmten Alarmeingängen unterstützt. Detaillierte Hinweise dazu finden Sie nachstehend. 5.1.1 Pinbelegung Mit dem DVR wird ein I/O-Board geliefert, mit dem Sie schnell herausfinden können, welche Pins Push-Video unterstützen;...
Häufig genutzte Funktionen A2.2 Konfiguration Bevor Sie Push-Video konfigurieren, sorgen Sie dafür, dass Folgendes gegeben ist: 1. Das DVR-System wurde wie unter „3. Anschließen und einrichten“ beschrieben vorbereitet. 2. Der DVR ist mit dem Internet verbunden. 3. Die EagleEyes-App wurde auf Ihrem iPhone, iPad oder Android-Mobilgerät installiert. Anhang 7 –...
Häufig genutzte Funktionen 5.2 Schnellsuche Drücken Sie die „Liste“-Taste an der DVR-Front; das Zeitsuche-Menü erscheint: EVENT INFORMATION FESTPLATTE ALLE HDD KANAL 01 02 03 04 05 06 07 08 09 10 ...
Häufig genutzte Funktionen 5.3 Aufnahme 5.3.1 Schnellaufnahme einstellen Blenden Sie das Hauptmenü mit der rechten Maustaste ein, wählen Sie dann „STARTMENÜ “ > „GENERELL “ > „Aufnahme konfigurieren“. Klicken Sie zum Aufrufen der einzelnen Seiten für manuelle Aufnahme, Ereignisaufnahme und Timeraufnahme auf „SETUP“. STARTMENÜ...
Häufig genutzte Funktionen Alternativ wählen Sie „Nach Kanal“, wenn Sie Bildgröße, BpS (Bilder pro Sekunde) und Bildqualität individuell pro Kanal festlegen möchten. STARTMENÜ MANUELL EREIGNIS TIMER KANAL BILDGRÖSSE QUALITÄT ALLERBESTE ALLERBESTE HOCH FIELD ALLERBESTE MÖGLICHE BPS: CIF 69 / FIELD 34 / FRAME 17 SPÄTER ANWENDEN VERLASSEN...
Häufig genutzte Funktionen PRE-ALARM AUFNAHME Wählen Sie aus, ob Sie die Vor-Alarm-Aufnahme nutzen möchten (Ein/Aus). Wenn sowohl Vor-Alarm-Aufnahme als auch Ereignisaufnahme aktiv sind, nimmt der DVR zusätzlich 8 MB Daten vor Auslösung des Alarm-/Bewegungsereignisses auf. ÜBERSCHREIBEN Bei der Einstellung „Ein“ werden zuvor aufgezeichneten Daten überschrieben, wenn die Festplatte voll ist.
Häufig genutzte Funktionen 5.4.2 Bewegungs-Timer Klicken Sie auf „Erkennung“. Zum Aktivieren des Aufnahmetimers wählen Sie bei „BEWEGUNGS-TIMER“ die Option „AN“, anschließend wählen Sie Tag und Uhrzeit aus. TIMER AUFNAHME BEWEGUNGS-TIMER ERKENNUNG ALARM VERLASSEN X-Achse 0 – 24 Stunden.Jede Spalte entspricht 30 Minuten. Y-Achse Montag bis Sonntag.
Häufig genutzte Funktionen eingestellt. Bereich Klicken Sie zum Einrichten des Bewegungserkennungsbereichs auf „Bearbeiten“. Bei sämtlichen Kanälen stehen pro Kamera 16 × 12 Raster zur Verfügung. Rosarote Blöcke definieren den Bereich, in dem keine Erkennung erfolgt, transparente Blöcke symbolisieren den Erkennungsbereich. 5.6 PTZ-Kameraeinstellungen Blenden Sie das Hauptmenü...
Häufig genutzte Funktionen 5.7 Systemeinstellungen 5.7.1 Kennwort einstellen Blenden Sie das Hauptmenü mit der rechten Maustaste ein, wählen Sie dann „SYSTEM“ > „EXTRAS “. SYSTEM KONTO SPRACHE DEUTSCH EXTRAS ERWEITERTE ANMELDUNG SYSTEMINFO ADMIN-KENNWORT SETUP DATEN SICHERN BENUTZER PASSWORT SETUP (USB) PROTOKOLL UPGRADE AUSFÜHREN...
Häufig genutzte Funktionen Hinweis: Bitte formatieren Sie das USB-Flash-Laufwerk mit dem PC im FAT32-Format, bevor Sie das USB-Flash-Laufwerk verwenden. Eine Liste mit kompatiblen USB-Flash-Laufwerken finden Sie unter „Anhang 2 – Kompatible USB-Flash-Laufwerke“ auf Seite 62. 5.7.3 Konfigurationen sichern und wiederherstellen Blenden Sie das Hauptmenü...
Häufig genutzte Funktionen 5.7.5 Ereignisprotokoll sichern Blenden Sie das Hauptmenü mit der rechten Maustaste ein, wählen Sie dann „SYSTEM “ > „PROTOKOLL SICHERN (USB) “. Mit dieser Funktion sichern Sie das Ereignisprotokoll. Schließen Sie ein kompatibles USB-Flash-Laufwerk an den USB-Port an der Frontblende Hinweis: Bitte formatieren Sie das USB-Flash-Laufwerk mit dem PC im FAT32-Format, bevor Sie das USB-Flash-Laufwerk verwenden.
Häufig genutzte Funktionen 5.7.6 Alle Festplattendaten löschen Blenden Sie das Hauptmenü durch Rechtsklicken ein, wählen Sie dann „SYSTEM“ > „SYSTEMINFO“ > „HDD LÖSCHEN “. SYSTEM KONTO BAUDRATE 2400 EXTRAS HOST ID SYSTEMINFO R. E. T. R. DATEN SICHERN (USB) AUTOM. TASTENSPERRE NIEMALS DATEN SICHERN (DVD) HDD LÖSCHEN...
Häufig genutzte Funktionen DNS (PRIMÄRER DNS/SEKUNDÄRER DNS) Geben Sie die IP-Adressen der DNS-Server ein; diese erhalten Sie von Ihrem Internetanbieter. PORT Der gültige Bereich reicht von 1 – 9999. Der Standardwert liegt bei 80. Normalerweise wird bei HTTP der TCP-Port 80 verwendet. Allerdings kann es unter bestimmten Umständen (z.
Häufig genutzte Funktionen 5.8.3 DHCP Hinweis: Bitte fahren Sie nach Abschluss der HDCP-Konfiguration mit der Konfiguration des DDNS-Service unter „DDNS“ fort. ERWEITERTE EINSTELLUNG KAMERA NETZWERK SNTP FTP EMAIL DDNS ERKENNUNG NETZWERK-TYP DHCP ALARM 192.168.001.010 NETZWERK GATEWAY 192.168.001.254 DISPLAY NETZMASKE 255.255.255.000 AUFNAHME PRIMÄRE DNS 168.095.001.001...
Häufig genutzte Funktionen ERWEITERTE EINSTELLUNG KAMERA NETZWERK SNTP FTP EMAIL DDNS ERKENNUNG DDNS ALARM SYSTEMNAME GRUNDEINSTELLUNG NETZWERK HOSTNAME MAC000E5318B3F0 DISPLAY EMAIL LEER AUFNAHME GERÄTE BENACHRICHTIGUNG AKTUELLE HOSTADRESSE VERLASSEN MAC000E5318B3F0@DDNS.DVRTW.COM.TW 5.9 Ereignisbenachrichtigungen Ihr DVR kann Ereignisbenachrichtigungen per FTP/eMail versenden. Hinweis: Zum Einsatz dieser Funktion ist Internetzugriff erforderlich. Bitte sorgen Sie dafür, dass Ihre Internetverbindung einwandfrei funktioniert, damit Sie diese Funktion nutzen können.
Häufig genutzte Funktionen 5.9.2 eMail Wenn diese Funktion aktiv ist und ein Ereignis eintritt, wird eine HTML-Datei mitsamt einem Link an die angegebene eMail-Adresse gesendet. Durch Anklicken des Links können Sie auf den DVR zugreifen und die Ereignisaufnahme abrufen. Diese Funktion aktivieren Sie über „BENACHRICHTIGUNG“...
Häufig genutzte Funktionen 4) SSL-Verschlüsselung Wählen Sie „An“, wenn Ihr eMail-Server mit SSL-Verschlüsselung zum Schutz Ihrer eMails vor nicht autorisiertem Zugriff arbeitet. 5) Kennwortabfrage Manche Mailserver benötigen eine erneute Kennworteingabe. Bitte geben Sie „Benutzername“ und „Passwort“ ein. 6) Benutzername/Passwort Geben Sie „Benutzername“ und „Passwort“ ein, wenn die „Kennwortabfrage“ auf „An“...
Häufig genutzte Funktionen 5.11 Systemressourcen neu zuweisen (nur bei 4-Kanal-Modellen) Mit dieser Funktion weisen Sie Systemressourcen für Live-Anzeige und Aufnahme neu Bei dieser Funktion gibt es zwei Optionen: Aufnahmepriorität/Anzeigepriorität STARTMENÜ GENERELL KANAL TITEL DATUM / EVENT STATUS UHRZEIT DATUMSANZEIGE MAUSEMPFINDLICHKEIT - Ð...
Externe Bedienung 6. Externe Bedienung Sie können Ihren DVR auch von extern bedienen; dazu können Sie die mitgelieferte, lizenzierte Software „Video Viewer“, Webbrowser oder Smartphones einsetzen. Hinweis: Weitere Details zur mobilen Überwachung mit Smartphones finden Sie auf den offiziellen Internetseiten www.eagleeyescctv.com. Alternativ können Sie sich auch eine Anleitung zur Installation und Konfiguration von EagleEyes herunterladen: www.surveillance-download.com/user/eagleeyes_quick.pdf...
Page 399
Externe Bedienung b) Stellen Sie die IP-Adresse des PCs auf 192.168.1.xxx ein (das xxx steht für eine beliebige Zahl zwischen 1 und 255 mit Ausnahme von 10), damit sich PC und DVR in derselben Domäne befinden. c) Doppelklicken Sie auf das Symbol „ “...
Externe Bedienung 6.1.2 Das Bedienfeld Zwei Bedienfehler stehen zur Verfügung, die Sie je nach Einsatzbedingungen umschalten können. Einfache Version (Standard)
Page 401
Externe Bedienung Erweiterte Version (voller Funktionsumfang) Hauptschaltflächen Schaltfläche Funktion Beschreibung Einfach Erweitert Zeigt vordefinierte IP-Adressen an. Sie können IP-Adressen Adressbuch zur externen Anmeldung am DVR hinzufügen, entfernen oder suchen. Ruft detaillierte Externkonfiguration DVR-Einstellungen auf. Ruft detaillierte Aufnahmeeinstellungen Aufnahmeeinstellun gen auf. Hier können Sie die Diverses Sprache des...
Externe Bedienung Schaltfläche Funktion Beschreibung Einfach Erweitert Aufnahme Zum Starten und Stoppen der manuellen Aufnahme. starten/stoppen Nimmt einen Schnappschuss der aktuellen Ansicht auf. Der Schnappschuss Schnappschuss wird in dem Pfad gespeichert, den Sie unter „Aufnahmeeinstellungen“ festgelegt haben. Zeigt detaillierte Informationen zur aktuellen Informationen Netzwerkverbindung.
Page 403
Externe Bedienung Wenn „Bewegung“ und/oder „Alarm“ markiert sind, startet die Aufnahme auch bei der Auslösung von Ereignissen am DVR; die Aufnahmen werden an der festgelegten Stelle abgelegt. Wiedergabe Zum Abspielen einer Aufnahme klicken Sie auf „ “ oder „ “, anschließend wählen Sie das „Aufnahme“- oder „Sicherung“-Register.Eine Liste mit sämtlichen Aufnahmen erscheint, die Sie zum schnelleren Auffinden der gewünschten Aufnahme auch sortieren können.
Page 404
Externe Bedienung Funktion Beschreibung Festplattennummer/Kanal Geben Sie die Nummer der Festplatte und die Nummer des Kanals an, unter der sich die benötigten Videodaten befinden. Nach Zeit herunterladen Geben Sie in den Spalten „Startzeit“ und „Endzeit“ den Zeitraum der gewünschten Videodaten an. Nach Ereignis herunterladen Wählen Sie ein Ereignisprotokoll aus der Ereignisliste.
Page 405
Externe Bedienung Firmware-Aktualisierung Mit dieser Funktion können Sie die Firmware Ihres DVR zum Erweitern seines Funktionsumfangs aktualisieren. Hinweis: Beschaffen Sie sich zunächst die richtigen Aktualisierungsdateien von Ihrem Installateur oder Distributor, bevor Sie diese Funktion einsetzen. Schritt 1: Klicken Sie auf „ “, wählen Sie dann die IP-Adresse Ihres Gerätes aus dem Adressbuch.
Externe Bedienung 6.1.4. eKarte Video Viewer dient auch als CMS-Software (Central Management System), mit der Sie bis zu 16 Netzwerkgeräte simultan steuern und verwalten können. Hinweis: Sorgen Sie dafür, dass Video Viewer mit sämtlichen Geräten (bis zu 16) verbunden ist, die Sie überwachen möchten, bevor Sie diese Funktion verwenden.
Page 408
Externe Bedienung Schritt 3: Nachdem die eKarte-Gruppe erstellt wurde, zeigt eine Baumdarstellung auf der linken Seite sämtliche Geräte, die Sie dieser Gruppe hinzugefügt haben. Symbol Beschreibung Das angeschlossene Gerät ist eine Kamera. Bei Auswahl färbt sich dieses Symbol rot. Das angeschlossene Gerät ist ein DVR. Bei Auswahl färbt sich dieses Symbol rot.
Page 409
Externe Bedienung Einzelne eKarte-Gruppe Blenden Sie das Kontextmenü durch einen Rechtsklick auf den Gruppennamen ein, wählen Sie entweder „eKarte bearbeiten“ oder „eKarte entfernen“.
Page 410
Externe Bedienung Gebäude-eKarte-Gruppe Blenden Sie das Kontextmenü durch einen Rechtsklick auf den Gruppennamen ein, wählen Sie entweder „Gebäude-eKarte bearbeiten“ oder „eKarte entfernen“. Zum Bearbeiten oder Entfernen einer bestimmten Ebene der Gebäude-eKarte-Gruppe klicken Sie mit der rechten Maustaste auf den Namen der Ebene, anschließend wählen Sie je nach Bedarf „eKarte bearbeiten“...
Externe Bedienung 6.2 Webbrowser Über einen Webbrowser wie Mozilla Firefox, Google Chrome oder Internet Explorer können Sie sich Bilder anschauen und Ihren DVR bedienen. Hinweis:Als PC-Betriebssysteme werden Windows 7, Vista und XP unterstützt. Hinweis: Wenn Sie Mozilla Firefox oder Google Chrome zum externen Zugriff nutzen möchten, besuchen Sie zunächst die Apple-Internetseiten (http://www.apple.com/quicktime/win.html), laden QuickTime herunter und installieren diese Software.
Page 412
Externe Bedienung Symbol Beschreibung Ruft die DVR-Live-Ansicht auf. Ruft die Wiedergabesteuerung auf; hier können Sie nach Ereignissen suchen, diese abspielen und gleichzeitig auf Ihren PC herunterladen. Details dazu finden Sie unter „6.2.1 Ereignisse herunterladen und abspielen“ auf Seite 54. Ruft detaillierte DVR-Aufnahmeeinstellungen auf. Wechselt zum PTZ-Modus.
Externe Bedienung Symbol Beschreibung Erhöht die Geschwindigkeit des schnellen Vorlaufs. Die Geschwindigkeit erhöht sich mit jedem Anklicken: 4 x, 8 x bis 16 x. Spielt das aktuelle Video ab. Hält die Videowiedergabe an. Stoppt die Videowiedergabe. Spielt das Video in Zeitlupe ab, beim ersten Anklicken viermal, beim zweiten Anklicken achtmal langsamer.
Page 414
Externe Bedienung Audio Schaltet den Ton stumm; zum Wiedereinschalten noch einmal anklicken. Hinweis: Zur Audiowiedergabe muss Ihre Kamera Audioaufzeichnungen unterstützen, mit einem Videokanal verbunden werden, der Audioaufzeichnung unterstützt, und an den Audioeingang des DVR angeschlossen sein. Details dazu finden Sie unter „1.3 Rückwand“ auf Seite 2. Schnappschuss Nimmt einen Schnappschuss der aktuellen Ansicht auf und speichert diesen im vorgegebenen Pfad Ihres PCs (unter...
Anhang 2 – Kompatible USB-Flash-Laufwerke Anhang 2 – Kompatible USB-Flash-Laufwerke Die folgende Tabelle gilt für DVR-Geräte mit aktuellster Firmware-Version. Falls das USB-Flash-Laufwerk nicht vom DVR unterstützt wird, erscheint die Meldung „USB-Fehler“ auf dem Bildschirm. Hinweis: Bitte formatieren Sie das USB-Flash-Laufwerk mit dem PC im Format „FAT32“.
Anhang 4 – Aufbau des Hauptmenüs Anhang 4 – Aufbau des Hauptmenüs STARTMENÜ GENERELL KANAL TITEL EVENT STATUS DATUMSANZEIGE MAUSEMPFINDLICHKEIT PRIORITÄT (NUR 4-KANAL-MODELLE) AUFNAHME KONFIGURIEREN DATUM / UHRZEIT DATUM ZEIT DATUM SETUP DATUM INFO DATUMSNAZEIGE FORMAT SOMMERZEIT SOMMERZEIT SYSTEM KONTO BENUTZERSTUFE EXTRAS SPRACHE...
Anhang 5 – DVR-Batterie austauschen Anhang 5 – DVR-Batterie austauschen Falls Datum- und Uhrzeiteinstellungen nach Unterbrechung der Stromversorgung (beispielsweise bei einem Stromausfall) verloren gehen, geraten aufgezeichnete Daten durcheinander, Videos können nicht mehr problemlos aufgefunden werden. Damit dies nicht geschieht, wird die interne Uhr Ihres DVR bei Stromausfällen durch eine nicht wiederaufladbare Lithium-Knopfzelle vom Typ CR2032 gespeist.
Anhang 6 – Pinbelegung Anhang 6 – Pinbelegung ‧ 16-Kanal-Modell Sirene: Wenn der DVR durch Sensoren oder Bewegung ausgelöst wird, werden die Kontakte an der COM-Schnittstelle geschlossen, die Sirene setzt ein. Magnetkontakt: Beim Öffnen des Magnetkontaktes wird der Alarm ausgelöst, die Aufnahme beginnt. * Der oben gezeigte D-Sub-Stecker ist separat erhältlich.
Page 427
Anhang 6 – Pinbelegung ‧ 8-Kanal-Modell Sirene: Wenn der DVR durch Sensoren oder Bewegung ausgelöst wird, werden die Kontakte an der COM-Schnittstelle geschlossen, die Sirene setzt ein. Magnetkontakt: Beim Öffnen des Magnetkontaktes wird der Alarm ausgelöst, die Aufnahme beginnt. * Der oben gezeigte D-Sub-Stecker ist separat erhältlich.
Page 428
Anhang 6 – Pinbelegung ‧ 4-Kanal-Modell Sirene: Wenn der DVR durch Sensoren oder Bewegung ausgelöst wird, werden die Kontakte an der COM-Schnittstelle geschlossen, die Sirene setzt ein. Magnetkontakt: Beim Öffnen des Magnetkontaktes wird der Alarm ausgelöst, die Aufnahme beginnt. * Der oben gezeigte D-Sub-Stecker ist separat erhältlich.
Anhang 7 – Mobile Überwachung mit EagleEyes Anhang 7 – Mobile Überwachung mit EagleEyes EagleEyes ist eine Mobiltelefonsoftware, die Sie zur externen Überwachung mit unserem Überwachungssystem einsetzen können. Sie bietet unterschiedliche Vorteile: Kostenlos (ausgenommen EagleEyes Plus für iPhone und EagleEyesHD Plus für iPad). ...
Sie den Suchbegriff „eagleeyes“ ein, laden Sie die gewünschte Version herunter. Nach dem Herunterladen wird EagleEyes automatisch am üblichen Installationsort Ihres mobilen Gerätes installiert. Hinweis: Wenn Sie mehr zur Konfiguration und Bedienung dieses Programms wissen möchten, besuchen Sie bitte unsere offiziellen Internetseiten: www.avtech.com.tw/ee_icon_used.aspx...
Anhang 9 – DVD-Brenner installieren Anhang 9 – DVD-Brenner installieren Bei bestimmten DVR-Modellen können Sie selbst einen DVD-Brenner installieren. Bitte fragen Sie Ihren Händler oder Distributor, ob Ihr DVR diese Funktion unterstützt. Die folgenden DVD-Brenner werden unterstützt. Bitte verwenden Sie ausschließlich die empfohlenen DVR-Brenner, damit es nicht zu Kompatibilitätsproblemen kommt.
Page 434
409Z DVR de red H.264 Manual del usuario Pantalla de interfaz GUI con control por ratón Lea detenidamente estas instrucciones antes del uso y consérvelas para futuras consultas. Para la visualización y funcionamiento reales, remítase al DVR adquirido. a798_796_792_m686_688_752_757_759_k675_677_677l_679_pv_h_ Manual_V1.3...
Page 435
INSTRUCCIONES IMPORTANTES DE SEGURIDAD PRECAUCIÓN RIESGO DE DESCARGA ELÉCTRICA PRECAUCIÓN: Para reducir el riesgo de descarga eléctrica, no exponga este dispositivo a la lluvia o a la humedad. Conecte este dispositivo a la fuente de alimentación indicada en la etiqueta. La compañía no se hará responsable de cualquier daño debido a un uso inadecuado, incluso si se hubiese advertido de tales daños.
Page 436
Toma de tierra Este es un producto de Seguridad de Clase 1 (suministrado con una toma de tierra protectora que va incorporada en el cable de alimentación). El conector de la red de suministro solo deberá ser conectado a un enchufe con la toma a tierra protectora.
Page 437
ÍNDICE 1. ANTES DE UTILIZAR ESTE DVR ................ 1 1.1 Contenido del paquete....................... 1 1.2 Panel frontal..........................1 1.3 Panel trasero ..........................2 2. CONEXION Y CONFIGURACIÓN ................ 4 2.1 Instalación del HDD SATA ......................4 2.2 Conexión de cámara........................6 2.2.1 Conexión de Cámara Normal......................
Page 438
5.4.3 Temporizador de alarma ......................26 5.5 Configuración de la detección ....................27 5.6 Configuración de la cámara PTZ ..................... 28 5.7 Configuración del sistema ....................... 29 5.7.1 Configuración de contraseña ....................... 29 5.7.2 Actualización del sistema ......................29 5.7.3 Configuraciones de la copia de seguridad y restauración ............30 5.7.4 Copia de seguridad del vídeo ......................
ANTES DE UTILIZAR ESTE DVR 1. ANTES DE UTILIZAR ESTE DVR 1.1 Contenido del paquete Paquete estándar Tornillos HDD Mando a distancia IR Manual del mando a distancia IR Adaptador y cable de alimentación Accesorios opcionales Alargador del receptor IR Manual del CD Ratón USB Tarjeta de E/S...
ANTES DE UTILIZAR ESTE DVR PLAY Púlselo para reproducir los últimos datos grabados. SLOW En modo de reproducción, pulse para visualizar la reproducción lentamente. ZOOM Pulse para agrandar la imagen del canal seleccionado en el modo de grabación CUADRO IMG. o CAMPO IMG.. Pulse para visualizar cada canal en pantalla completa uno a uno comenzando por el CH1.
Page 441
ANTES DE UTILIZAR ESTE DVR Cuando se utilice la función Loop, seleccione HI-IMPEDANCE. En caso contrario, seleccione 75Ω. INPUT (1 ~ 16 / 1 ~ 8): Conéctelo al conector de vídeo de una cámara. VIDEO IN (1 ~ 4): Conéctelo al conector de vídeo de una cámara. LOOP (1 ~ 16 / 1 ~ 8) Conector de salida de Vídeo.
CONEXION Y CONFIGURACIÓN 2. CONEXION Y CONFIGURACIÓN Antes de encender el DVR, asegúrese de haber instalado el disco duro y haber conectado al menos una cámara. Para más información, consulte las siguientes secciones. Nota: El DVR ha sido diseñado para detectar automáticamente el sistema de las cámaras conectadas (NTSC o PAL).
Page 443
CONEXION Y CONFIGURACIÓN 2-2 Para instalar el segundo soporte Conecte el cable prolongador del receptor IR para el control remoto. Cuando conecte el cable de alimentación, asegúrese de que pasa el cable a través del cable de alimentación de la grabadora de DVD si esta cuenta con grabadora de DVD.
CONEXION Y CONFIGURACIÓN Paso 4: Alinee el orificio del tornillo de cada soporte con el orificio del tornillo de cada lado del disco duro, como se muestra a continuación. Fije el disco duro al soporte con los tornillos del disco duro proporcionados. Paso 5: Cierre la cubierta superior del DVR y apriete todos los tornillos aflojados en el Paso 1.
CONEXION Y CONFIGURACIÓN 2.2.2 Conexión de cámara PTZ La siguiente descripción utiliza como ejemplo una cámara PTZ perteneciente a nuestra compañía. Para más información sobre la configuración del DVR para controlar la cámara PTZ, consulte “5,6 Configuración de la cámara PTZ” en la cámara 28. Para más detalles, consulte el manual de usuario de la cámara.
CONEXION Y CONFIGURACIÓN PASO 5: Coloque la cámara domo de velocidad al lado del DVR. Cuando el DVR este encendido, vaya, a “CONFIGURACIÓN AVANZADA” “DISPOSITIVOS” para establecer la cámara domo de velocidad. a) Seleccione el dispositivo “PTZ”. b) Ajuste la ID al mismo valor que el de la cámara domo de velocidad. El identificador por defecto de la cámara es 000.
CONEXION Y CONFIGURACIÓN 2.4 Encendido del DVR Este dispositivo debe utilizarse únicamente con el tipo de fuente de alimentación indicado en la etiqueta del fabricante. Conecte el cable de alimentación AC indicado en el adaptador de alimentación, y enchúfelo en una toma eléctrica. A continuación, coloque el interruptor de encendido en la posición “...
CONEXION Y CONFIGURACIÓN INICIO RAPIDO GENERAL FECHA 2009 / NOV / 17 CONF. FECHA HORA 15 : 35 : 53 SALIR 2.6 Eliminar el disco duro Se recomienda que elimine todos los datos que tenga en el disco duro la primera vez que utilice este DVR para asegurarse de que los datos grabados no se mezclen con los datos anteriormente guardados en el mismo disco duro.
Page 449
CONEXION Y CONFIGURACIÓN SISTEMA CUENTA ESPAÑOL INGLÉS HERRAMIENTA CONEXIÓN AVANZADA SÍ INF SISTEMA CONTRASEÑA DE ADMIN CONFIGURAR RESPALDO POR USB CONTRASEÑA DE OPERADOR CONFIGURAR RESPALDO DE LO (USB) ACTUALIZAR ENVIAR COPIA DE CONFIGURACIÓN ENVIAR RESTAURAR CONFIGURACIÓN ENVIAR SALIR...
Pantalla de interfaz GUI con control por ratón USB 3. Pantalla de interfaz GUI con control por ratón USB 3.1 Conexión del ratón USB Conecte su ratón USB a uno de los puertos USB ubicados en el panel frontal del DVR. Compruebe que aparece el icono del ratón ( ) en la pantalla, que indica que el ratón ha sido detectado adecuadamente.
Pantalla de interfaz GUI con control por ratón USB Haga clic para seleccionar el canal de audio deseado: En el modo en directo, solo puede seleccionar los canales de audio en directo. En el modo de reproducción, puede seleccionar los canales de audio en directo y de reproducción. Haga clic para entrar en el modo PTZ y mostrar el panel de control de la cámara PTZ.
Pantalla de interfaz GUI con control por ratón USB Haga clic para entrar en el menú principal de la cámara. Menú de la cámara Para más información sobre cada menú de la cámara, consulte el manual de usuario de la misma. Enter Haga clic para confirmar su selección / entrar en el menú.
FUNCIONAMIENTO BÁSICO 4. FUNCIONAMIENTO BÁSICO 4.1 Página en directo Hora del sistema Barra de estado Capacidad disponible en el disco duro Grabando Título del canal Movimiento Icono Función Icono Función Icono Función Canal de audio directo Canal de audio de Canal de audio (1 ~ 4) reproducción (1 ~ 4)
FUNCIONAMIENTO BÁSICO 4.3 Reproducción Haga clic en “ ” en la barra de menú rápido para mostrar el panel de control de reproducción. Haga clic en para reproducir el último clip de vídeo grabado o haga clic en para entrar en la lista de búsqueda. Barra de progreso Cerrar Información...
FUNCIONAMIENTO BÁSICO 4.3.2 Búsqueda de eventos Haga clic en para buscar rápidamente los archivos grabados por las listas de evento: GRABACIÓN / MOVIMIENTO / ALARMA / TEMPORIZADOR, o selecciona COMPLETO para mostrar todos los registros de eventos. Para buscar rápidamente la hora deseada, seleccione “BÚSQUEDA RÁPIDA”. Configure el intervalo de hora deseado y seleccione “SUBMIT”...
FUNCIONAMIENTO BÁSICO 4.5 Reasignación de fuentes del sistema (solo para modelos de 4 canales) Vaya a “BÚSQUEDA RÁPIDA” “GENERAL”, y seleccione “PRIORIDAD” para reasignar las fuentes del sistema a visualización en directo y grabación. Existen dos opciones para esta función: GRABACIÓN PRIMERO/VISUALIZACIÓN PRIMERO/RED PRIMERO.
Page 457
FUNCIONES UTILIZADAS FRECUENTEMENTE 5. FUNCIONES UTILIZADAS FRECUENTEMENTE 5.1 Configuración de la función Enviar vídeo Este DVR admite el envío de notificaciones instantáneas a dispositivos móviles, como por ejemplo iPhone, iPad y dispositivos móviles Android, para un evento de alarma (Enviar vídeo). Sin embargo, solo ciertos pines de entrada alarma admiten esta función. Para más información, consulte las instrucciones siguientes.
FUNCIONES UTILIZADAS FRECUENTEMENTE Conexión del sensor de alarma: Se toma el modelo de 4 canales sin salida de vídeo HD como ejemplo Conecte el sensor de alarma, como el de contactos magnéticos, al pin de E/S que admita la función Envío de vídeo. Contacto magnéticoContact Tarjeta de E/S...
Page 459
FUNCIONES UTILIZADAS FRECUENTEMENTE Paso 3: Habilite la función Envío de vídeo e intente activar el sensor para ver si dicha función está plenamente operativa. Activa la función Push Video. Dispara la alarma de entrada. Recibe la notificación de evento y visualiza el vídeo.
FUNCIONES UTILIZADAS FRECUENTEMENTE 5.2 Búsqueda rápida Pulse “LISTA” en el panel frontal del DVR para acceder al menú de búsqueda por hora como se muestra a continuación: INFORMACIÓN DE EVENTO DISCO DURO TODOS LOS HDD CANAL 2009 15 : 20 ENVIAR Paso 1: Seleccione el disco duro y el canal en el que se encuentre los datos del vídeo que desea buscar.
FUNCIONES UTILIZADAS FRECUENTEMENTE 5.3 Grabación 5.3.1 Configuración rápida de grabación Haga clic con el botón derecho para visualizar el menú principal y seleccione “INICIO RAPIDO” “GENERAL” “CONFIGURAR GRABACIÓN”. Haga clic en “SETUP” (Configuración) para entrar en la página de configuración individualmente para la grabación manual, la grabación de evento y la grabación por temporizador.
FUNCIONES UTILIZADAS FRECUENTEMENTE O seleccione “POR CANAL” para configurar el tamaño de imagen, imagen por segundo y calidad de la imagen individualmente para cada canal. INICIO RAPIDO GRABACIÓN MANUAL GRABACIÓN POR EVENTO HORARIO CANAL TAMAÑO DE IMAGEN IMÁGENES POR SEGUNDO CALIDAD LA MEJOR LA MEJOR...
FUNCIONES UTILIZADAS FRECUENTEMENTE GRABACIÓN PRE ALARMA Seleccione esta opción para activar o desactivar la función de pre alarma (ENC. / APAG.). Cuando las funciones de pre-alarma y de grabación por eventos estén activadas, el DVR grabará un archivo de 8 MB antes de que un evento de disparo por alarma o por movimiento sea activado.
FUNCIONES UTILIZADAS FRECUENTEMENTE 5.4.2 Temporizador de detección Haga clic en “DETECCIÓN”. En el “DETECTION TIMER”, seleccione “ENC.” para activar el temporizador de grabación y seleccione el día y hora para esta función. CONFIGURAR HORARIO GRABACION DETECTION TIMER ENC. DETECCIÓN ALARMA SALIR Eje X 0 ~ 24 horas.
FUNCIONES UTILIZADAS FRECUENTEMENTE 5.5 Configuración de la detección Haga clic con el botón derecho para visualizar el menú principal y seleccione “CONFIGURACIÓN AVANZADA” “DETECCIÓN”. CONFIGURACIÓN AVANZADA CÁMARA CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8 CH9 CH10 CH11 DETECCIÓN NIVEL DE SENSIBILIDAD ALERTA SENSIBILIDAD ESPACIAL SENSIBILIDAD TEMPORAL...
FUNCIONES UTILIZADAS FRECUENTEMENTE ÁREA Haga clic en “EDITAR” para programar el área de detección de movimiento. Existen rejillas de 16 x 12 por cámara en todos los canales. Los bloques rosados representan un área que no está siendo detectada, mientras que los bloques transparentes son áreas detectadas.
FUNCIONES UTILIZADAS FRECUENTEMENTE 5.7 Configuración del sistema 5.7.1 Configuración de contraseña Haga clic con el botón derecho para visualizar el menú principal y seleccione “SISTEMA” “HERRAMIENTA”. SISTEMA CUENTA ESPAÑOL INGLÉS HERRAMIENTA CONEXIÓN AVANZADA ENC. INF SISTEMA CONTRASEÑA DE ADMIN CONFIGURAR RESPALDO POR USB CONTRASEÑA DE OPERADOR CONFIGURAR RESPALDO DE LO (USB)
FUNCIONES UTILIZADAS FRECUENTEMENTE Nota: Antes de utilizar la unidad flash USB, utilice su PC para formatear la unidad flash USB con el formato “FAT32”. Para la lista de unidades flash USB compatibles, consulte al “APÉNDICE 2 LISTA DE UNIDADES FLASH USB COMPATIBLES”...
Page 469
FUNCIONES UTILIZADAS FRECUENTEMENTE SISTEMA CUENTA FECHA INICIAL 2009/NOV/19 HERRAMIENTA FECHA DE INICIO 08:30:21 INF SISTEMA FECHA FINAL 2009/NOV/19 RESPALDO POR USB FECHA DE FIN 17:59:29 RESPALDO DE LO (USB) CANAL DISCO DURO TODOS LOS HDD RESPALDO ENVIAR ESPACIO ENVIAR REQUERIDO: 554MB SALIR ESPACIO DISPONIBLE: 3788.0MB FECHA INICIAL / FECHA DE INICIO...
FUNCIONES UTILIZADAS FRECUENTEMENTE 5.7.5 Copia de seguridad del registro de eventos Haga clic con el botón derecho para visualizar el menú principal y seleccione “SISTEMA” “RESPALDO DE LO (USB)”. Esta función se utiliza para hacer copias de seguridad del registro de eventos. Inserte una unidad flash USB compatible en el puerto USB del panel frontal.
FUNCIONES UTILIZADAS FRECUENTEMENTE 5.7.6 Eliminar todos los datos del HDD Haga clic con el botón derecho para mostrar el menú principal y seleccione “SISTEMA” “INF SISTEMA” “BORRAR HDD”. SISTEMA CUENTA BAUDRATE 2400 HERRAMIENTA ID DE HOST INF SISTEMA R.E.T.R. RESPALDO POR USB BLOQUEO AUTOMÁTICO NUNCA RESPALDO DE LO (USB)
FUNCIONES UTILIZADAS FRECUENTEMENTE de Internet. DNS (DNS PRIMARIO / DNS SECUNDARIO) Introduzca la dirección IP del servidor de nombres de dominio que le ha entregado su proveedor de servicios de Internet). PUERTO El número válido está comprendido entre 1 y 9999. El valor predeterminado es 80. Generalmente, el puerto TCP utilizado por HTTP es el 80.
FUNCIONES UTILIZADAS FRECUENTEMENTE 5.8.3 DHCP Nota: Cuando la configuración DHCP se complete, pase a “DDNS” para configurar el servicio DDNS. CONFIGURACIÓN AVANZADA CÁMARA SNTP FTP E-MAIL DDNS DETECCIÓN TIPO DE RED DHCP ALERTA DIRECCIÓN IP 192.168.001.010 PUERTA DE ENLACE 192.168.001.254 MOSTRAR MÁSCARA DE RED 255.255.255.000...
FUNCIONES UTILIZADAS FRECUENTEMENTE Nota: Si desea solicitar adicionalmente un servicio DDNS en lugar de utilizar los nuestros, consulte el documento www.surveillance-download.com/user/ CMS.pdf y el “Apéndice 2” para obtener más detalles. CONFIGURACIÓN AVANZADA CÁMARA SNTP FTP E-MAIL DDNS DETECCIÓN DDNS ENC. ALERTA NOMBRE DE SISTEMA POR DEFECTO...
FUNCIONES UTILIZADAS FRECUENTEMENTE 5.9.2 E-MAIL Cuando esta función esté activada y ocurra un evento, un archivo html incluyendo un enlace será enviado al correo electrónico especificado. Haga clic en el enlace para acceder a este DVR y comprobar la visualización del evento. CONFIGURACIÓN AVANZADA CÁMARA SNTP FTP E-MAIL DDNS...
Page 476
FUNCIONES UTILIZADAS FRECUENTEMENTE 5.10 Compatibilidad de la resolución de la salida VGA Los usuarios pueden modificar la resolución dependiendo de la pantalla de su monitor. Haga clic con el botón derecho para visualizar el menú principal y seleccione “CONFIGURACIÓN AVANZADA” “MOSTRAR”.
FUNCIONES UTILIZADAS FRECUENTEMENTE 5.11 Reasignación de fuentes del sistema (solo para modelos de 4 canales) Esta función se utiliza para reasignar las fuentes del sistema a visualización en directo y grabación. Existen dos opciones para esta función: GRABACIÓN PRIMERO/VISUALIZACIÓN PRIMERO/RED PRIMERO. INICIO RAPIDO GENERAL TITULO DEL CANAL...
OPERACIÓN REMOTA 6. OPERACIÓN REMOTA También puede controlar remotamente el DVR utilizando el software autorizado “Video Viewer”, el navegador Web y sus teléfonos inteligentes. Nota: Para obtener más detalles acerca de la vigilancia móvil a través de teléfonos inteligentes, visite nuestro sitio Web oficial en www.eagleeyescctv.com, o descargar las instrucciones de instalación y configuración de EagleEyes que se encuentran en el documento www.surveillance-download.com/user/eagleeyes_quick.pdf.
Page 479
OPERACIÓN REMOTA b) Los usuarios deberán programar la dirección IP de la PC como IP: “192.168.1.XXX” (1 ~ 255, excepto 10) (para que el DVR y la PC queden bajo el mismo dominio). c) Haga doble clic en el icono “ ”...
OPERACIÓN REMOTA 6.1.2 Vista general del panel de control Dos paneles de control están disponibles y pueden intercambiarse dependiendo de su hábito de utilización. Versión simplificada (predeterminada) Versión Fotografía Agenda Minimizar Control misceláneo Información Cambiar la función de pantalla completa Registro Control de DVR Cerrar el programa...
Page 481
OPERACIÓN REMOTA Versión de función completa Rotación de la imagen en 180° en sentido contrario a las agujas del reloj Fotografía Información de streaming de pantalla Aviso de evento y Lista rápida Escritorio remoto de control Cerrar el programa Cambiar a visualización simplificada Minimizar Versión Estado de descarga de E.T.
OPERACIÓN REMOTA Botón Función Descripción Función Simplificada completa Haga clic aquí para tomar una instantánea de la vista Snapshot actual. La instantánea se guardará en la ruta que (Fotografía) especifique en la “Record Setting” (Configuración de grabación). Information Haga clic aquí para ver los datos de la conexión de red (Información) actual.
Page 483
OPERACIÓN REMOTA para iniciar inmediatamente la grabación manual. La grabación será guardada en la ubicación especificada. Si se marcan las opciones “Motion” (Movimiento) y / o “Alarm” (Alarma), se activará también la función de grabación en el lado remoto si se activa algún evento en el DVR, grabándose las grabaciones en la ubicación especificada.
Page 484
OPERACIÓN REMOTA Función Descripción HDD Number / Channel Especifica el disco duro (Número de HDD) y el número de canal (Número de disco duro / (Canal) en el que se encuentra el vídeo que necesita. Canal) Download by Time (Descargar Especifica el rango de tiempo en el que se encuentran los datos de por tiempo) vídeo que desea en las columnas “Start Time”...
Page 485
OPERACIÓN REMOTA Actualización del Firmware Esta función se utilizar para mejorar la extensibilidad de las funciones de su DVR. Nota: Antes de utilizar esta función, asegúrese de que posee los archivos de actualización correctos ofrecidos por su instalador o distribuidor. Paso 1: Haga clic en “...
OPERACIÓN REMOTA 6.1.4. E-Map Video Viewer también es un software de gestión central (CMS) que le permite controlar y gestionar dispositivos de red hasta un máximo de 16 dispositivos simultáneamente. Nota: Antes de utilizar esta función, asegúrese de que el Video Viewer esté conectado a todos los dispositivos (hasta 16) que desea controlar.
Page 487
OPERACIÓN REMOTA Cómo añadir un grupo de Google E-Map : Introduzca el nombre de este grupo de Google E-map. Introduzca la dirección específica o monumento y haga clic en “Search” (Buscar). Mueva el mapa y arrástrelo hacia la ubicación deseada. Haga clic y arrastre la dirección IP hacia donde esté...
Page 488
OPERACIÓN REMOTA PASO 3: Cuando haya creado el grupo E-Map, verá el árbol en el panel superior izquierdo, que muestra todos los dispositivos que ha añadido a este grupo. Icono Descripción El dispositivo conectado es la cámara. Cuando esté seleccionado se pondrá rojo.
Page 489
OPERACIÓN REMOTA Para un grupo de Single E-Map Haga clic con el botón derecho en el nombre del grupo para mostrar la lista del menú de acceso directo y seleccione “Editar E-MAP” o “Eliminar E-MAP”.
Page 490
OPERACIÓN REMOTA Para un grupo de Building E-Map Haga clic con el botón derecho en el nombre del grupo para mostrar la lista del menú de acceso directo y seleccione “Edit Building E-MAP” (Editar Building E-MAP) o “Remove E-MAP” (Eliminar Building E-MAP). Para editar o eliminar un nivel específico del grupo de building group, haga clic con el botón derecho sobre el nombre del nivel y seleccione “Edit E-MAP”...
OPERACIÓN REMOTA 6.2 Navegador Web Puede visualizar las imágenes o utilizar su DVR con un navegador web como Internet Explorer, Mozilla Firefox o Google Chrome. Nota: Los sistemas operativos compatibles son Windows 7, Vista y XP. Nota: Para utilizar Mozilla Firefox o Google Chrome para el acceso directo, vaya a la página oficial de Apple (http://www.apple.com/quicktime/win.html) para descargarse primero el programa QuickTime.
Page 492
OPERACIÓN REMOTA Icono Descripción Haga clic para acceder a la vista en directo del DVR. Haga clic para entrar en el panel de reproducción donde podrá buscar o seleccionar el evento deseado y descargárselo a su ordenador simultáneamente. Para más información, consulte “6.2.1 Reproducción y Descarga de Evento”...
OPERACIÓN REMOTA Icono Descripción Aumenta la velocidad de reproducción rápida. Haga clic una vez para conseguir una velocidad de avance de 4X y haga clic dos veces para una velocidad de 8X, etc., siendo la máxima velocidad de 16X. Haga clic para reproducir el actual vídeo grabado. Haga clic para pausar la reproducción de vídeo.
Page 494
OPERACIÓN REMOTA Pause (Pausa) Haga clic para pausar la reproducción de vídeo. Stop (Detener) Haga clic para detener la reproducción de vídeo. En el modo pausa, haga clic para avanzar un fotograma. Step (Paso) Audio (Audio) Haga clic para silenciar la reproducción si es necesario y haga clic de nuevo para restaurar el sonido.
APÉNDICE 1 ESPECIFICACIONES APÉNDICE 1 ESPECIFICACIONES Para modelos de 16 canales con salida de vídeo HD Modelo 1 Modelo 2 Modelo 3 Vídeo Sistema de vídeo NTSC/PAL (detección automática) Formato de compresión de vídeo H.264 Entrada de Vídeo 16 canales (Señal de vídeo compuesto de 1 Vp-p 75Ω BNC) Salida de vídeo en bucle 16 canales (Señal de vídeo compuesto...
Page 496
Dispositivos compatibles Android Push Video SÍ (con EagleEyes para iPhone, iPad y las versiones para Android) Otros Servicio DDNS gratuito de AVTECH SÍ Operaciones de la visualización en directo, grabación, reproducción, copia de Funcionamiento en multiplexación seguridad y red Recuperación del sistema Recuperación automática del sistema después de un fallo en la alimentación...
Page 497
APÉNDICE 1 ESPECIFICACIONES Para modelos de 16 canales sin salida de vídeo HD Modelo 4 Modelo 5 Modelo 6 Vídeo Sistema de vídeo NTSC/PAL (detección automática) Formato de compresión de vídeo H.264 Entrada de Vídeo 16 canales (Señal de vídeo compuesto de 1 Vp-p 75Ω BNC) Salida de vídeo en bucle 16 canales (Señal de vídeo compuesto...
Page 498
BlackBerry, Windows Mobile, Symbian y dispositivos móviles Android Push Video SÍ (con EagleEyes para iPhone, iPad y las versiones para Android) Otros Servicio DDNS gratuito de AVTECH SÍ Operaciones de la visualización en directo, grabación, reproducción, copia de Funcionamiento en multiplexación seguridad y red Recuperación del sistema...
Page 499
APÉNDICE 1 ESPECIFICACIONES Para modelos de 8 canales con salida de vídeo HD Modelo 7 Modelo 8 Modelo 9 Modelo 10 Vídeo Sistema de vídeo NTSC/PAL (detección automática) Formato de compresión de vídeo H.264 Entrada de Vídeo 8 canales (Señal de vídeo compuesto de 1 Vp-p 75Ω BNC) Salida de vídeo en bucle 8 canales (Señal de vídeo compuesto...
Page 500
BlackBerry, Windows Mobile, Symbian y dispositivos móviles Android Push Video SÍ (con EagleEyes para iPhone, iPad y las versiones para Android) Otros Servicio DDNS gratuito de AVTECH SÍ Operaciones de la visualización en directo, grabación, reproducción, copia de Funcionamiento en multiplexación seguridad y red Recuperación del sistema...
Page 501
APÉNDICE 1 ESPECIFICACIONES Para modelos de 8 canales sin salida de vídeo HD Modelo 11 Modelo 12 Modelo 13 Vídeo Sistema de vídeo NTSC/PAL (detección automática) Formato de compresión de vídeo H.264 Entrada de Vídeo 8 canales (Señal de vídeo compuesto de 1 Vp-p 75Ω BNC) Salida de vídeo en bucle 8 canales (Señal de vídeo compuesto de 1 Vp-p 75Ω...
Page 502
BlackBerry, Windows Mobile, Symbian y dispositivos móviles Android Push Video SÍ (con EagleEyes para iPhone, iPad y las versiones para Android) Otros Servicio DDNS gratuito de AVTECH SÍ Operaciones de la visualización en directo, grabación, reproducción, copia de Funcionamiento en multiplexación seguridad y red Recuperación del sistema...
Page 503
APÉNDICE 1 ESPECIFICACIONES Para los modelos de 4 canales Modelo 14 Modelo 15 Vídeo Sistema de vídeo NTSC/PAL (detección automática) Formato de compresión de vídeo H.264 Entrada de video 4 canales (señal de vídeo compuesto 1 Vp-p 75Ω BNC) Salida de vídeo (BNC) Salida del Monitor Principal: Para visualización estable Salida de vídeo (VGA) SÍ...
Page 504
BlackBerry, Windows Mobile, Symbian y dispositivos móviles Android Push Video SÍ (con EagleEyes para iPhone, iPad y las versiones para Android) Otros Servicio DDNS gratuito de AVTECH SÍ Operaciones de la visualización en directo, grabación, reproducción, copia de Funcionamiento en multiplexación seguridad y red Recuperación del sistema...
APÉNDICE 2 LISTA DE LA UNIDAD FLASH USB COMPATIBLE APÉNDICE 2 LISTA DE LA UNIDAD FLASH USB COMPATIBLE Actualice el firmware del DVR con la última versión para garantizar la precisión de la tabla que a continuación se muestra. Si el DVR no es compatible con la memoria lápiz USB, aparecerá el mensaje “USB ERROR”.
APÉNDICE 3 LISTA DE COMPATIBILIDAD DE DISCOS DUROS SATA APÉNDICE 3 LISTA DE COMPATIBILIDAD DE DISCOS DUROS SATA Actualice el firmware del DVR con la última versión para garantizar la precisión de la tabla que a continuación se muestra. FABRICANTE MODELO CAPACIDAD ROTACIÓN...
APÉNDICE 4 ESTRUCTURA DEL MENÚ PRINCIPAL APÉNDICE 4 ESTRUCTURA DEL MENÚ PRINCIPAL INICIO RAPIDO GENERAL TITULO DEL CANAL ESTADO DEL EVENTO MOSTRAR FECHA SENSIBILIDAD DEL RATÓN PRIORIDAD (For 4CH Models Only) CONFIGURAR GRABACIÓN CONF. FECHA FECHA HORA CONFIGURAR FECHA INFO FECHA MODO DE MOSTRAR FECHA FORMATO INFO FECHA...
Page 508
APÉNDICE 4 ESTRUCTURA DEL MENÚ PRINCIPAL ALARMA ÁREA CONFIGURACIÓN ALERTA ALERTA EXTERNA AVANZADA ALERTA INTERNA SONIDO CONTRASEÑA SONIDO PÉRDIDA DE VÍDEO SONIDO DETECCIÓN SONIDO ALARMA SONIDO DISCO DURO DURACION DE ALARMA (SEG) HDD CASI LLENO (GB) SNTP E-MAIL DDNS MOSTRAR NO ENLACE (For Selected Models Only) TIEMPO PANTALLA COMPLETA QUAD SCREEN DURATION...
APÉNDICE 5 SUSTITUCIÓN DE LA BATERÍA DEL DVR APÉNDICE 5 SUSTITUCIÓN DE LA BATERÍA DEL DVR La restauración de la hora del DVR tras un fallo del suministro eléctrico, por ejemplo, causado por un corte de luz, provocará que los datos se desordenen y que los usuarios tengan problemas para encontrar el clip del evento deseado.
Page 510
APÉNDICE 6 CONFIGURACIÓN DE Patillas APÉNDICE 6 CONFIGURACIÓN DE Patillas A6. Modelos sin salida de vídeo HD ‧ 16CH Sirena: Aplicación de Conexión de PIN Si el DVR se activa por medio de una alarma o al Contacto magnético Sirena detectar movimientos, puerto...
Page 511
APÉNDICE 6 CONFIGURACIÓN DE Patillas FUNCIÓN DESCRIPCIÓN RS485-B En funcionamiento normal, el puerto COM se desconectará con NO. Pero si se PUERTO COM DE activa alguna alarma, el puerto COM se conectará con NO. ALARMA EXTERNA Atención: La restricción de voltaje es inferior a 24 VCC 1 A.
Page 512
APÉNDICE 6 CONFIGURACIÓN DE Patillas ‧ 8CH Sirena: Aplicación de Conexión de PIN Si el DVR se activa por medio de una alarma o al Contacto magnético Sirena detectar movimientos, puerto conectará a NO y la sirena se iluminará y Vista de la Parte de comenzará...
Page 513
APÉNDICE 6 CONFIGURACIÓN DE Patillas ‧ 4CH Aplicación de Conexión de PIN Sirena: Contacto magnético Sirena Si el DVR se activa por medio de una alarma o al detectar movimientos, puerto Vista de la Parte de conectará a NO y la sirena se iluminará y Soldadura del Conector DSUB de comenzará...
APÉNDICE 6 CONFIGURACIÓN DE Patillas A2. Modelos con salida de vídeo HD ‧ Con bloqueo I/O enterno de 9 pines Bloqueo externo I/O FUNCIÓN DESCRIPCIÓN TIERRA RS485-A RS485-B En funcionamiento normal, el puerto COM se desconectará con NO. PUERTO COM DE Pero si se activa alguna alarma, el puerto COM se conectará...
Page 515
APÉNDICE 6 CONFIGURACIÓN DE Patillas ‧ Con bloqueo I/O enterno de 7 pines Bloqueo externo I/O FUNCIÓN DESCRIPCIÓN TIERRA RS485-A RS485-B En funcionamiento normal, el puerto COM se desconectará con NO. PUERTO COM DE Pero si se activa alguna alarma, el puerto COM se conectará con NO. ALARMA EXTERNA Atención: La restricción de voltaje es inferior a 24 VCC 1 A.
Page 516
APÉNDICE 6 CONFIGURACIÓN DE Patillas ‧ Con bloqueo I/O enterno de 6 pines Bloqueo externo I/O FUNCIÓN DESCRIPCIÓN TIERRA RS485-A RS485-B En funcionamiento normal, el puerto COM se desconectará con NO. PUERTO COM DE Pero si se activa alguna alarma, el puerto COM se conectará con NO. ALARMA EXTERNA Atención: La restricción de voltaje es inferior a 24 VCC 1 A.
APÉNDICE 7 VIGILANCIA MÓVIL A TRAVÉS DE EAGLEEYES APÉNDICE 7 VIGILANCIA MÓVIL A TRAVÉS DE EAGLEEYES EagleEyes es un programa para teléfono móvil utilizado con nuestro sistema de vigilancia para vigilancia remota. Entre sus ventajas, cabe destacar las siguientes: Es gratuito (excepto EagleEyes Plus para iPhone y EagleEyesHD Plus para iPad). Es compatible con varias de las plataformas móviles más utilizadas, como por ejemplo iPhone, iPad y Android.
Page 518
APÉNDICE 8 LISTA DE DVD-ROM/CD-ROM COMPATIBLES APÉNDICE 8 LISTA DE DVD-ROM/CD-ROM COMPATIBLES ‧ Lista de DVD-ROM Tipo de disco Fabricante Código MID-TID de disco 20X DVD+R RITEK RITEK R05 (rev:och) 16X DVD+R SONY SONY..-D21 TAIYO YUDEN YUDEN000-T03 MITSUBISHI MCC..-004 TDK..-003 MAXELL MAXELL..003 MBIPG101-R05...
Page 519
APÉNDICE 8 LISTA DE DVD-ROM/CD-ROM COMPATIBLES Tipo de disco Fabricante Código MID-TID de disco 6X DVD-RW MITSUBISHI MCC 01RW6X01 JVC1Victord7 RITEK RITEK W06 4X DVD-RW MITSUBISHI MCC 01RW4X TDK601saku RITEK RITEKW04 2X DVD-RW MITSUBISHI MCC 01RW11N9 JVC_VictorW7 TDK502 sakuM3 CMCW02 RITEK RITEK W01 12X DVD-R9...
APÉNDICE 9 INSTALACIÓN DE LA GRABADORA DE DVD Algunos modelos de DVR permiten a los usuarios instalar grabadoras de DVD. Para saber si su DVR admite esta característica, compruébelo con su distribuidor o vendedor locales. Los modelos de grabadoras de DVD compatibles se indican a continuación. Utilice exclusivamente los modelos sugeridos de grabadoras de DVD para asegurar la compatibilidad.
Page 602
411Z H.264 Network DVR Manuale Utente Interfaccia GUI - supporto Mouse USB Leggere accuratamente le istruzioni prima dell’uso e conservarle per riferimenti futuri. Fare riferimento al DVR impiegato per le schermate e le operazioni effettive Ita_a798_796_792_m686_688_752_757_759_k675_677_679_pv_h_ Manual_V1.0...
Page 603
IMPORTANTI ISTRUZIONI DI SICUREZZA ATTENZIONE RISCHIO DI FOLGORAZIONE ATTENZIONE: Per ridurre il rischio di folgorazione, non esporre l’apparecchio a pioggia o umidità. Usare solo con il tipo di alimentazione elettrica indicata sull’etichetta. La società non deve essere ritenuta responsabile di qualsiasi danno derivante da uso improprio, anche se siamo stati avvisati della possibilità...
Page 604
Limitazione delle responsabilità Le informazioni di questo Manuale sono aggiornate al momento della pubblicazione. Ci riserviamo il diritto di rivedere o rimuovere, in qualsiasi momento, qualsiasi contenuto di questo manuale. Non facciamo garanzie, né ci assumiamo alcuna responsabilità legale nei riguardi dell’accuratezza, completezza o utilità di questo manuale. Fare riferimento al DVR impiegato per le schermate e le operazioni effettive.
BEFORE USING THIS DVR 1. OPERAZIONI PRELIMINARI 1.1 Contenuto della confezione Confezione standard DVR Viti per Hard disk Telecomando IR Manuale del telecomando IR Adattatore di corrente e Cavo d’alimentazione Accessori Cavo di prolunga ricevitore IR ...
BEFORE USING THIS DVR SLOW Premere play per riprodurre l’ultimo video registrato ZOOM Premere per ingrandire l’immagine del canale selezionato in modalità di registrazione CORNICE o CAMPO. Premere per visualizzare a schermo intero uno dopo l’altro tutti i canali, partendo dal canale CH 1.
Page 609
BEFORE USING THIS DVR VIDEO IN (1 ~ 4): Permette di collegare il connettore video di una telecamera. LOOP (1 ~ 16 / 1 ~ 8) : Connettore uscita Video. (Solo alcuni modelli) Note: Il DVR rileverà automaticamente il sistema video della telecamera, accertarsi che le telecamere siano collegate correttamente al DVR e che ricevano adeguata alimentazione elettrica prima di accendere il DVR.
CONNECTION AND SETUP 2. COLLEGAMENTI E CONFIGURAZIONE Prima di accendere il DVR, assicurarsi di avere installato il disco rigido e di avere collegato almeno una telecamera. Fare riferimento alle sezioni che seguono per i dettagli. Note: Il DVR è progettato per rilevare automaticamente il sistema video delle telecamere collegate (NTSC o PAL).
Page 611
CONNECTION AND SETUP 2-2 Installazione sul secondo supporto Collegare il connettore d’alimentazione ed il connettore bus dati all’unità HDD. Quando si collega il cavo d’alimentazione, assicurarsi di farlo passare attraverso il cavo d’alimentazione del masterizzatore DVD. Questo impedisce al cavo d’alimentazione dell’unità...
CONNECTION AND SETUP Step4: Allineare I fori per le viti alle staffe come mostrato nell’immagine, quindi fissare le viti con un cacciavite. Fase5:Rimettere ed avvitare la copertura tolta in precedenza nella Fase1. 2.2 Collegamento telecamere Le telecamere devono essere collegate ed alimentate prima di accendere il DVR. Collegare la telecamera usando il tipo d’alimentazione indicata.
CONNECTION AND SETUP 2.2.2 Collegamento telecamere PTZ La descrizione che segue prende come esempio una telecamera PTZ col nostro marchio. Per i dettagli sul collegamento della porta/PIN, fare riferimento a “5.6 Impostazioni telecamere PTZ” a pagina 27. Cavo RJ11 RS485-A: Cavo rosso RS485-B: Cavo verde Il cavo RJ11 non è...
CONNECTION AND SETUP FASE 5: Impostare la telecamera speed dome sul lato DVR. Andare a “CONFIG. AVANZ..” “REMOTO” per configurare la telecamera Speed Dome. a) Selezionare “PTZ”. b) Impostare lo stesso valore ID impostato nella telecamera speed dome. L’ID predefinito della telecamera è 000. c) Selezionare il protocollo su “NORMALE”.
GUI DISPLAY WITH USB MOUSE CONTROL 2.4 Accensione del DVR Questo dispositivo deve essere fatto funzionare solamente con il tipo di alimentazione indicata sull’etichetta del produttore. Collegare il cavo d’alimentazione CA all’adattatore di corrente e ad una presa di corrente. Il LED d’alimentazione si accenderà. Nota: Prima di accendere il DVR, assicurarsi che le telecamere siano collegate al DVR e che siano alimentate per garantire il rilevamento corretto del sistema video delle telecamere.
GUI DISPLAY WITH USB MOUSE CONTROL 2.6 Cancellazione del disco rigido Si raccomanda di cancellare tutti i dati del disco rigido la prima volta che usa il DVR per garantire che i dati registrati non siano confusi con dati registrati e salvati in precedenza sullo stesso disco rigido.
GUI DISPLAY WITH USB MOUSE CONTROL 3. INTERFACCIA GRAFICA CON CONTROLLO MOUSE 3.1 Connect USB Mouse Collegare il mouse USB ad una delle porte USB sul pannello frontale del DVR e controllare se sullo schermo appare l’icona del mouse ( ), indicando che il mouse USB è...
Page 618
GUI DISPLAY WITH USB MOUSE CONTROL Fare clic per visualizzare il pannello di controllo della riproduzione; fare clic su per riprodurre l’ultima sequenza video registrata, oppure fare clic su accedere all’elenco di ricerca. Fare riferimento alla sezione “4.3 Riproduzione”, a pagina 11, per i dettagli.
GUI DISPLAY WITH USB MOUSE CONTROL 3.2.2 Pannello di controllo PTZ Note: In modalità di controllo PTZ sono supportati i punti per spostare la veduta telecamera su luoghi precisi specificati, quando si fa clic col mouse. Fare clic su , nella barra del menu rapido, per visualizzare il pannello che segue: Fare clic per accedere al menu principale della telecamera.
Page 620
GUI DISPLAY WITH USB MOUSE CONTROL Menu Principale Fare clic per impostare la visualizzazione dello stato, AVVIO RAPIDO configurare le impostazioni dell’immagine ed impostare data e ora. Fare clic per impostare la data e IMPOSTA DATA l’ora legale. Fare clic per impostare le SISTEMA configurazioni del sistema.
BASIC OPERATION 4. OPERAZIONI DI BASE 4.1 Pagina dal vivo icona Funzione Icona Funzione Icona Funzione Canale audio di riproduzione Canale audio dal vivo (1 ~ 4) Canale audio disattivo (1 ~ 4) Zoom digitale attivo Zoom digitale disattivo Timer registrazione Rete disconnessa Internet connesso LAN connessa...
BASIC OPERATION 4.3 Riproduzione Fare clic su “ ”, nella barra del menu rapido, per visualizzare il pannello di controllo della riproduzione; fare clic su per riprodurre l’ultima sequenza video registrata, oppure fare clic su per accedere all’elenco di ricerca. Note: Devono essere presenti almeno 8192 immagini di dati registrati affinché...
BASIC OPERATION Cliccare per aprire il menu di backup per eseguire Backup backup. 4.3.2 Ricerca evento Premere per cercare rapidamente i file registrati per liste di eventi: LISTA REGISTRAZIONI / LISTA MOTION / LISTA ALLARMI / LISTA ORARIO / HUMAN DETECTION / IVS / STATISTICHE, o selezionare LISTA PIENA per visualizzare tutti i log degli eventi.
BASIC OPERATION alla modalità di blocco, spostare il mouse per mostrare il tastierino d’inserimento della password ed inserire la password per il livello utente voluto. 4.5 Riallocazione risorse di sistema (Solo modello 4CH) Da “QUICK START” “GENERAL”, selezionare “PRIORITY” per cambiare la priorita’ delle risorse assegnate dal sistema.
FREQUENTLY-USED FUNCTIONS 5. MENU PRINCIPALE 5.1 Configurazione Push Video Questo DVR supporta l’invio di notifiche video istantanee verso dispositivi mobili: iPhone, iPad e Android, per eventi di allarme (Push Video). Tuttavia non tutti gli allarmi supportano questa funzione. Per dettagli, leggere le seguenti istruzioni. 5.1.1 Collegamento PIN Questo DVR e’...
FREQUENTLY-USED FUNCTIONS Collegamento sensore d’allarme: modello 4CH utilizzato come esempio Collegare il sensore d’allarme, come un contatto magnetico, nel pin I/O che supporta Push Video. A2.2 Configurazione Prima di configurare il Push Video, assicurarsi che: 1. Il DVR sia stato configurato come descritto nel capitolo: “3. CONNECTION AND SETUP”. 2.
FREQUENTLY-USED FUNCTIONS Fase3:Attivare il push video come segue, far scattare un allarme per controllare che il DVR invii la notifica correttamente. 5.2 Ricerca rapida Premere “LIST” sul pannello frontale del DVR per accedere alla pagina di ricerca: INFO EVENTO HARD DISK TUTTI HARD DISK CANALE ...
FREQUENTLY-USED FUNCTIONS 5.3 Registrazione 5.3.1 Impostazioni rapide di registrazione Cliccare con il tasto destro per aprire il menu, selezionare “QUICK START” “GENERAL” “RECORD CONFIG”. Cliccare “SETUP” per entrare nella pagina di configurazione per registrazione manuale, eventi e timer. QUICK START GENERALE TITOLO CANALE...
FREQUENTLY-USED FUNCTIONS O, selezionare “BY CHANNEL” per impostare differente formato, ips e qualita’, canale per canale. QUICK START MANUALE EVENTI TIMER CANALE FORMATO I.P.S. QUALITA SUPER BEST SUPER BEST HIGH FIELD SUPER BEST IPS DISPONIBILI: CIF 69 / FIELD 34 / FRAME 17 APPLICA USCITA 5.3.2 Impostazioni di registrazione...
FREQUENTLY-USED FUNCTIONS DVR registrerà 8 MB di dati prima che sia attivato un evento d’allarme/movimento. SOVRASCRIVI Selezionare “ACCESO” per sovrascrivere i dati registrati in precedenza sul disco rigido quando il disco rigido è pieno. Quando viene attivata questa funzione e il disco rigido è pieno, il DVR cancella 8 GB di dati partendo dai meno recenti per continuare la registrazione senza notifica.
FREQUENTLY-USED FUNCTIONS 5.4.2 Timer Rilevamento Cliccare “RILEVAMENTO”. In “RILEVAMENTO”, selezionare “ON” per attivare il timer, e selezionare le ore e i giorni di registrazione. PROGRAMMAZIONE REGISTRA TIMER RILEVAMENTO ACCESO RILEVAMENTO ALLARME USCITA Asse delle X 0 ~ 24 ore. L’unità di ciascun blocco è di 30 minuti. Asse delle Y Lunedì...
FREQUENTLY-USED FUNCTIONS ALLARME Selezionare SEMPRE CHIUSO/SEMPRE APERTO in base alle necessità dell’installazione. Il valore predefinito dell’allarme è SPENTO. AREA Fare clic su “MODIFICA” per impostare l’area di rilevamento del movimento. Sono presenti griglie 16 x 12 per ogni telecamera per tutti i canali. I blocchi rosa rappresentano le aree che non sono rilevate, mentre i blocchi trasparenti rappresentano le aree sotto rilevamento.
FREQUENTLY-USED FUNCTIONS Note: Fare riferimento al Manuale d’uso della telecamera PTZ per informazioni sulla sua velocità Baud. 5.7 Impostazioni di Sistema 5.7.1 Configurazione Password Cliccare con il tasto destro del mouse per aprire il menu, e selezionare “SISTEMA” “STRUMENTI”. SISTEMA STRUMENTI LINGUA...
FREQUENTLY-USED FUNCTIONS Salvare i file con il firmware su un dispositivo USB compatibile, e inserire l’USB nel pannello frontale del DVR. Cliccare “SUBMIT” per avviare l’aggiornamento. Note: Prima di usare l’unità flash USB, usare il PC per formattare l’unità flash USB in FAT32.
Page 636
APPENDIX 1 SPECIFICATIONS SISTEMA STRUMENTI DATA INIZIO 2009/NOV/19 INFO SISTEMA ORA INIZIO 08:30:21 BACKUP USB DATA FINE 2009/NOV/19 BACKUP DATA ORA FINE 17:59:29 (USB) CANALE 01 02 03 04 05 06 07 08 ...
APPENDIX 1 SPECIFICATIONS Note: I sistemi operativi supportati sono Windows 7, Vista, XP e 2000. 5.7.5 Backup liste eventi Cliccare con il tasto destro del mouse per aprire il menu, e selezionare “SYSTEM” “BACKUP LOG (USB)” Questa funzione serve per scaricare la lista degli eventi. Inserire un dispositivo USB compatibile nell’...
APPENDIX 1 SPECIFICATIONS 5.7.6 Cancellare dati su disco Cliccare con il tasto destro del mouse per aprire il menu, e selezionare “SYSTEM” “SYSTEM INFO” “CLEAR HDD”. SISTEMA ACCOUNT BAUD RATE 2400 STRUMENTI HOST ID INFO SISTEMA R.E.T.R. BACKUP DATA (USB) BLOCCO TASTIERA BACKUP LOG (USB) CANCELLA HDD...
APPENDIX 1 SPECIFICATIONS DNS (DNS PRIMARIO/DNS SECONDARIO) Inserire l’indirizzo IP del server DNS (Domain Name Server) ottenuto dal provider (ISP). PORTA Il numero valido va da 1 a 9999. Il valore predefinito è 80. Tipicamente la porta TCP usata dal protocollo HTTP è 80. Tuttavia, in alcuni casi, è meglio cambiare questo numero di porta per una maggiore flessibilità...
Quando si seleziona la connessione a rete PPPOE o DHCP è necessario impostare il servizio DDNS. AVTECH possiede un proprio server DDNS per configurare velocemente il servizio, senza bisogno di fare richiesta ad un sito di servizi DDNS. Per utilizzare il nostro server DDNS, selezionare “default” in “NOME SISTEMA”.
APPENDIX 1 SPECIFICATIONS CONFIG. AVANZATA CAMERA RETE SNTP FTP E-MAIL DDNS RILEVAMENTO DDNS AVVISO NOME SISTEMA default RETE NOME HOST MAC000E5318B3F0 VISUALIZZA E-MAIL VUOTO REGISTRA REMOTO NOTIFICA INDIRIZZO HOST CORRENTE USCITA MAC000E5318B3F0@ddns.dvrtw.com.tw 5.9 Notifica Eventi It’s available to set event notifications to FTP / E-Mail from this DVR. Note: This function requires Internet access.
APPENDIX 1 SPECIFICATIONS 5.9.2 E-MAIL Quando questa funzione è attiva e avviene un evento, un file html con incluso un link verrà inviato all’indirizzo Email specificato Cliccare sul link per accedere a questo DVR e controllare la registrazione degli evnti. CONFIG.
Page 643
APPENDIX 1 SPECIFICATIONS CONFIG AVANZATA CAMERA DE-INTERLACE (solo alcuni modelli) RILEVAMENTO DURATA SCHERMO INTERO ALLERTA DURATA DIVISIONE 4CH (solo alcuni modelli) RETE DURATA DWELL SCREEN (solo alcuni modelli) DISPLAY COPERTURA DISPLAY REGISTRAZIONE SPAZIO RESIDUO SU DISCO SPAZIO HDD DISPOSITIVI USCITA VIDEO TUTTE (solo alcuni modelli) NOTIFICA...
APPENDIX 1 SPECIFICATIONS 5.11 Riallocazione risorse di sistema (Solo modelli 4CH) Questa funzione e’ utilizzata per concentrare le risorse di un DVR in una funzione in particolare. Le opzioni disponibili sono: PRIORITA REGISTRAZ / PRIORITA MONITOR / PRIORITA CONNESSIONE. AVVIO RAPIDO GENERALE TITOLO CANALE DATA ORA...
REMOTE OPERATION 6. OPERAZIONI ONLINE E’ possibile controllare il DVR in remoto ttarverso il software in licenza "Video Viewer", un web browser (come Microsoft Internet Explorer, Mozilla Firefox, o Google Chrome), il vostro telefono cellulare e QuickTime player di Apple. Note: Per dettagli sulle operazioni remote attraverso il vostro cellulare, visitare il sito www.eagleeyescctv.com, oppure scaricare le istruzioni da: www.surveillance-download.com/user/eagleeyes_quick.pdf.
Page 646
REMOTE OPERATION Porta b) L’indirizzo IP del PC deve essere impostato come “192.168.1.XXX” (dove XXX è un numero compreso tra 1 e 255, fatta eccezione per 10) per avere PC e DVR sotto lo stesso dominio. c) Fare doppio clic su “ ”...
REMOTE OPERATION 6.1.2 Descrizione del pannello di controllo Ci sono a disposizione due pannelli di controllo che possono essere cambiati in base alle abitudini personali. Versione semplificata (impostazione predefinita)
Page 648
REMOTE OPERATION Versione completa di tutte le funzioni Descrizione dei tasti principali Tasto Funzione Descrizione Versione Versione semplificata completa Fare clic per visualizzare gli indirizzi IP predefiniti. È possibile Rubrica aggiungere, rimuovere o ricercare gli indirizzi IP per l’accesso al DVR da remoto.
REMOTE OPERATION Tasto Funzione Descrizione Versione Versione semplificata completa le registrazioni dei registri selezionati. Registra/Arresta Fare clic per avviare/terminare la registrazione manuale. registrazione Fare clic per scattare una foto della visualizzazione corrente. Istantanea Questa foto verrà salvata nel percorso specificato in “Record Setting”...
Page 650
REMOTE OPERATION Percorso di registrazione Se la voce “Manual” (Manuale) è selezionata, nel pannello di controllo principale fare clic su “ ” o “ ” per avviare immediatamente la registrazione manuale; la registrazione sarà salvata nella posizione specificata. Se è selezionata la voce “Motion” (Movimento) e/o “Alarm” (Allarme), la funzione di registrazione sarà...
Page 651
REMOTE OPERATION Funzione Descrizione HDD Number (Numero disco Specificare il disco rigido (HDD Number) e il numero del canale rigido)/Channel (Canale) (Channel) contenenti i dati video necessari. Download per orario Specificare l’intervallo orario all’interno del quale ci sono i dati video desiderati, nelle colonne “Start Time”...
Page 652
REMOTE OPERATION Aggiornamento firmware Questa funzione è utilizzata per tenere aggiornato il DVR. Note: Prima di utilizzare questa funzione, accertatevi di avere il giusto file di aggiornamento fornito dal vostro installatore o distributore. Fase 1: Cliccare su " ", e selezionare l’indirizzo IP della vostra videocamera nella rubrica.
REMOTE OPERATION Fase 5: Selezionare l’indirizzo IP della videocamera e cliccare su " " di nuovo per controllare se il firmware è stato aggiornato. 6.1.4. E-Map Video Viewer è anche un software CMS (Central Management System), che permette il controllo e la gestione simultanea di un massimo di 16 dispositivi di rete. Nota: Prima di usare questa funzione, assicurarsi che Video Viewer sia collegato a tutti i dispositivi (16 al massimo) che si vogliono monitorare.
Page 654
REMOTE OPERATION FASE 2: Fare clic col tasto destro del mouse nel pannello in alto a sinistra per mostrare il menu e selezionare il gruppo E-Map che si vuole aggiungere. Si possono aggiungere tre tipi di gruppo E-Map: Google E-MAP, Single E-MAP (E-Map livello singolo) e Building E-MAP (E-Map su più...
Page 655
REMOTE OPERATION FASE 3: Dopo avere creato il gruppo E-Map, nel pannello in alto a sinistra si vedranno tutti i dispositivi che sono stati aggiunti a questo gruppo. Icona Descrizione Il dispositivo collegato è una telecamera. Quando è selezionato, diventa di colore rosso.
Page 656
REMOTE OPERATION Per gruppi E-Map livello singolo Fare clic col tasto destro del mouse sul nome del gruppo per mostrare il menu e selezionare “Edit E-MAP” (Modifica E-Map) o “Remove E-MAP” (Rimuovi E-Map), come necessario.
Page 657
REMOTE OPERATION Per gruppi E-Map su più livelli Fare clic col tasto destro del mouse sul nome del gruppo per mostrare il menu e selezionare “Edit Building E-MAP” (Modifica E-Map su più livelli) o “Remove E-MAP” (Rimuovi E-MAP), come necessario. Per modificare o rimuovere un certo livello del gruppo E-Map su più...
REMOTE OPERATION 6.2 Browser web IE E’ possible vedere I video del proprio dvr e modificare le sue impostazioni utilizzando un qualsiasi web browser, ad esempio, Microsoft Internet Explorer. Note: I sistemi operativi supportati sono Windows 7, Vista e XP. Note: To use Mozilla Firefox or Google Chrome for remote access, please go to Apple’s official website (http://www.apple.com/quicktime/win.html) to download and install QuickTime first.
Page 659
REMOTE OPERATION Icona Descrizione Cliccare su per andare al live view del DVR. Cliccare per accedere al pannello di riproduzione dove si possono cercare o selezionare gli eventi che si vogliono riprodurre e scaricare simultaneamente sul PC. Fare riferimento alla sezione “6.2.1 Riproduzione eventi e Download”, a pagina 54, per i dettagli.
REMOTE OPERATION Icona Descrizione Aumenta la velocità per andare indietro veloce. Fare clic una volta per aumentare la velocità a 4X, due volte per aumentarla a 8X e così via fino ad un massimo di 16X. Aumenta la velocità per andare avanti veloce. Fare clic una volta per aumentare la velocità...
Page 661
REMOTE OPERATION per aumentare la velocità a 4X, due volte per aumentarla a 8X e così via fino ad un massimo di 16X. Esegui Fare clic per riprodurre la sequenza video corrente. Pausa Fare clic per mettere in pausa la riproduzione del video. Stop Fare clic per arrestare la riproduzione video.
APPENDIX 1 SPECIFICATIONS APPENDICE 1 SPECIFICHE Modelli 16CH con uscita HDMI Modello 1 Modello 2 Modello 3 Video Sistema video NTSC / PAL (auto detection) Formato di compressione video H.264 Input video 16 canali (Composite video signal 1 Vp-p 75Ω BNC) Uscita Video Loop 16 canali (Composite video signal 1 Vp-p 75Ω...
Page 663
APPENDIX 1 SPECIFICATIONS Rete Ethernet 10/100 Base-T. Supporta controllo remoto e diretta video via Ethernet Protocollo di rete TCP/IP, PPPOE, DHCP and DDNS Formato di compressione H.264 Sorveglianza remota da PC Sistemi operativi compatibili Windows & MAC Programmi compatibili Web Browser: Internet Explorer, Mozilla Firefox, Google Chrome, Safari &...
Page 664
APPENDIX 1 SPECIFICATIONS Per modelli 16CH Models without HDMI video output Modello 4 Modello 5 Modello 6 Video Sistema video NTSC / PAL (auto detection) Formato di compressione video H.264 Input video 16 canali (Composite video signal 1 Vp-p 75Ω BNC) Uscita Video Loop 16 canali (Composite video signal 1 Vp-p 75Ω...
Page 665
APPENDIX 1 SPECIFICATIONS Rete Ethernet 10/100 Base-T. Supporta controllo remoto e diretta video via Ethernet Protocollo di rete TCP/IP, PPPOE, DHCP and DDNS Formato di compressione H.264 Sorveglianza remota da PC Sistemi operativi compatibili Windows & MAC Programmi compatibili Web Browser: Internet Explorer, Mozilla Firefox, Google Chrome, Safari &...
Page 666
APPENDIX 1 SPECIFICATIONS Per modelli 8CH con uscita HDMI Modello 7 Modello 8 Modello 9 Video Sistema video NTSC / PAL (auto detection) Formato di compressione video H.264 Input video 8 canali (Composite video signal 1 Vp-p 75Ω BNC) Uscita Video Loop 8 canali (Composite video signal 1 Vp-p 75Ω...
Page 667
BlackBerry, Windows Mobile, Symbian & Android mobile devices Push Video YES (With EagleEyes for iPhone, iPad, Android versions) Others AVTECH Free DDNS service Multiplex Operation Live display / record / playback / backup / network operations System Recovery System auto recovery after power failure * Le specifiche sono soggette a cambiamenti.
Page 668
APPENDIX 1 SPECIFICATIONS Per modelli 8Ch senza uscita HDMI Modello 10 Modello 11 Modello 12 Video Sistema video NTSC / PAL (auto detection) Formato di compressione video H.264 Input video 8 canali (Composite video signal 1 Vp-p 75Ω BNC) Uscita Video Loop 8 canali (Composite video signal 1 Vp-p 75Ω...
Page 669
APPENDIX 1 SPECIFICATIONS Rete Ethernet 10/100 Base-T. Supporta controllo remoto e diretta video via Ethernet Protocollo di rete TCP/IP, PPPOE, DHCP and DDNS Formato di compressione H.264 Sorveglianza remota da PC Sistemi operativi compatibili Windows & MAC Programmi compatibili Web Browser: Internet Explorer, Mozilla Firefox, Google Chrome, Safari &...
Page 670
APPENDIX 1 SPECIFICATIONS Modelli 4CH Modello 13 Modello 14 Video Sistema video NTSC / PAL (auto detection) Formato di compressione video H.264 Entrata Video 4 canali (Composite video signal 1 Vp-p 75Ω BNC) Uscita Video (BNC) Per visualizzazione stabile Uscita Video (VGA) (Monitor Full HD) (Fino a 1600 x 1200)
Page 671
APPENDIX 1 SPECIFICATIONS Rete Ethernet 10/100 Base-T. Supporta controllo remoto e diretta video via Ethernet Protocollo di rete TCP/IP, PPPOE, DHCP and DDNS Formato di compressione H.264 Sorveglianza remota da PC Sistemi operativi compatibili Windows & MAC Programmi compatibili Web Browser: Internet Explorer, Mozilla Firefox, Google Chrome, Safari &...
APPENDIX 2 COMPATIBLE USB FLASH DRIVE LIST APPENDICE 2 ELENCO UNITÀ FLASH USB COMPATIBILI Aggiornare il firmware del DVR alla versione più recente per assicurare l’accuratezza della tabella che segue. Se l’unità Flash USB non è supportata dal DVR, sullo schermo sarà visualizzato il messaggio “ERRORE USB”.
APPENDIX 3 COMPATIBLE SATA HDD LIST APPENDICE 3 ELENCO DISCHI RIGIDI SATA COMPATIBILI Please upgrade the firmware of the DVR to the latest version to ensure the accuracy of the following table. PRODUTTORE MODEL CAPACITÀ ROTAZIONE Seagate ST3320613AS 320GB 7200 rpm ST33500320AS 500GB 7200 rpm...
APPENDIX 4 MAIN MENU STRUCTURE APPENDICE 4 STRUTTURA DEL MENU PRINCIPALE AVVIO RAPIDO IMPOSTAZIONI TITOLO CANALE STATO EVENTO VISUALIZZAZIONE SENSIBILITA MOUSE PRIORITA (Solo modello 4ch) CONFIG REGISTRAZ SETUP ORA DATA IMPOSTA DATA INFO DATA MOD.’ VISUALIZZAZ. DATA FORMATO LUCE DIURNA SALV.
Page 675
APPENDIX 4 MAIN MENU STRUCTURE E-MAIL DDNS VISUALIZZA DE-INTERLACCIA (Solo modelli selezionati) VISUAL. A SCHERMO PIENO QUAD SCREEN DURATION (Solo modelli selezionati) AVANZA CONFIG VISUALIZZA MOSTRA LA DICITURA COV. SPAZIO RESIDUO SU HARD DISK VGA OUTPUT REGOLA TRASPARENZA MENU REGISTRA REGISTRAZ MANUALE REGISTRAZ EVENTO REGISTRAZ TIMER...
APPENDIX 5 DVR BATTERY REPLACEMENT APPENDICE 5 SOSTITUZIONE DELLA BATTERIA DEL DVR Il ripristino dell’ora del DVR provocato da un guasto elettrico causato, ad esempio, da un ammanco di corrente, provocherà disordine tra i dati registrati e si potrebbero avere dei problemi per cercare l’evento voluto.
APPENDIX 6 PIN CONFIGURATION APPENDICE 6 CONFIGURAZIONE PIN ‧ Per modelli 16CH senza uscita video HDMI Allarme: Quando il DVR è attivato dall’allarme o dal movimento, la porta COM si collega con l’NO e l’allarme viene avviato e la luce stroboscopica inizia a girare e lampeggiare.
Page 678
APPENDIX 6 PIN CONFIGURATION ‧ Per modelli 16CH con uscita video HDMI FUNZIONE DESCRIZIONE TERRA RS485-A RS485-B In condizioni normali, COM si disconnette da NO. Ma quando viene ALLARME ESTERNO rilevato un allarme, COM si connette a NO. Attenzione: La restrizione di voltaggio e’ DC24V 1A. In condizioni normali, COM si disconnette da NO.
Page 679
APPENDIX 6 PIN CONFIGURATION Per modelli 8CH senza uscita HDMI Allarme: Quando il DVR è attivato dall’allarme o dal movimento, la porta COM si collega con l’NO e l’allarme viene avviato e la luce stroboscopica inizia a girare e lampeggiare. Contatto magnetico: Quando il contatto magnetico è...
Page 680
APPENDIX 6 PIN CONFIGURATION ‧ Per modelli 8CH con uscita HDMI FUNZIONE DESCRIZIONE TERRA RS485-A RS485-B In condizioni normali, COM si disconnette senza NO, ma quando viene ALLARME ESTERNO fatto scattare l'allarme, COM si collega con NO. Attenzione: la tensione è limitata a meno di CC 24V 1A. In condizioni normali, COM si disconnette senza NO, ma quando viene ALLARME ESTERNO fatto scattare l'allarme, COM si collega con NO.
Page 681
APPENDIX 6 PIN CONFIGURATION ‧ Per modelli 4CH senza uscita HDMI Allarme: Quando il DVR è attivato dall’allarme o dal movimento, la porta COM si collega con l’NO e l’allarme viene avviato e la luce stroboscopica inizia a girare e lampeggiare. Contatto magnetico: Quando il contatto magnetico è...
Page 682
APPENDIX 6 PIN CONFIGURATION ‧ Per modelli 4CH con uscita HDMI FUNZIONE DESCRIZIONE TERRA RS485-A RS485-B In condizioni normali, COM si disconnetta senza NO, ma quando ALLARME ESTERNO viene fatto scattare l'allarme, COM si collega con NO. Attenzione: la tensione è limitata a meno di CC 24V 1A. In condizioni normali, COM si disconnetta senza NO, ma quando ALLARME ESTERNO viene fatto scattare l'allarme, COM si collega con NO.
APPENDIX 7 MOBILE SURVEILLANCE VIA EAGLEEYES APPENDICE 7 SORVEGLIANZA MOBILE EAGLEEYES EagleEyes e’ un applicazione per dispositivi mobili utilizzata per accedere al proprio dispositivo di sorveglianza. Questi sono i vantaggi: E’ gratuita (Eccetto le versioni EagleEyes Plus per iPhone, e EagleEyesHD Plus per iPad). ...
APPENDIX 9 DVD WRITER INSTALLATION APPENDICE 9 INSTALLAZIONE MASTERIZZATORE DVD Alcuni modelli di DVR permettono di installare un masterizzatore DVD. Per sapere se il DVR supporta questa funzione, verificare con il distributore o con il rivenditore locale. Di seguito sono elencati i modelli di masterizzatore DVD supportati. Usare solo i modelli di masterizzatore DVD raccomandati per garantire la compatibilità.
