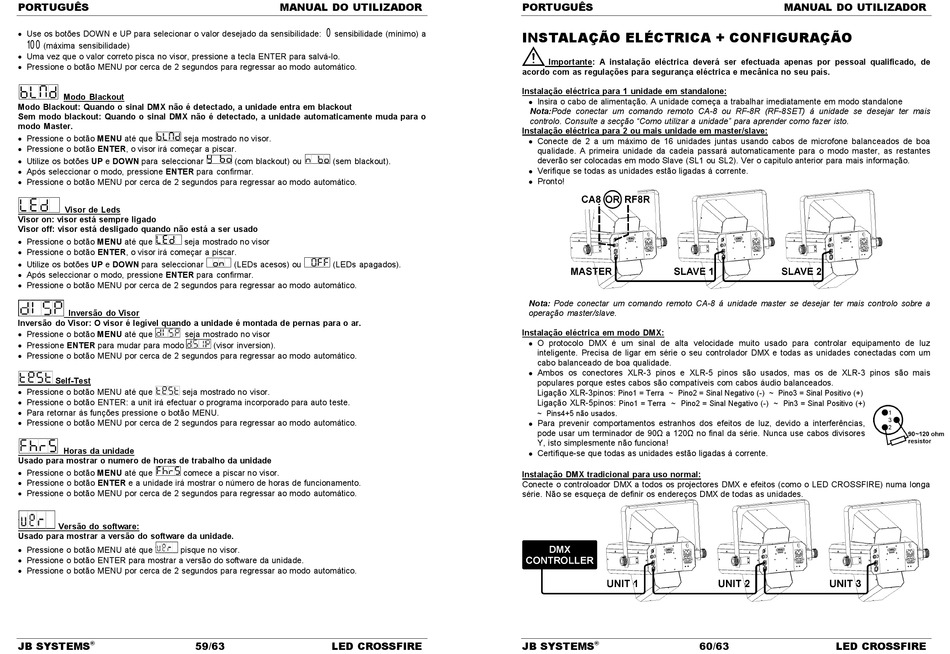

PORTUGUÊS
 Use os botões DOWN e UP para selecionar o valor desejado da sensibilidade:
100
(máxima sensibilidade)
 Uma vez que o valor correto pisca no visor, pressione a tecla ENTER para salvá-lo.
 Pressione o botão MENU por cerca de 2 segundos para regressar ao modo automático.
Modo Blackout
Modo Blackout: Quando o sinal DMX não é detectado, a unidade entra em blackout
Sem modo blackout: Quando o sinal DMX não é detectado, a unidade automaticamente muda para o
modo Master.
 Pressione o botão MENU até que
seja mostrado no visor.
 Pressione o botão ENTER, o visor irá começar a piscar.
 Utilize os botões UP e DOWN para seleccionar
 Após seleccionar o modo, pressione ENTER para confirmar.
 Pressione o botão MENU por cerca de 2 segundos para regressar ao modo automático.
Visor de Leds
Visor on: visor está sempre ligado
Visor off: visor está desligado quando não está a ser usado
 Pressione o botão MENU até que
seja mostrado no visor
 Pressione o botão ENTER, o visor irá começar a piscar.
 Utilize os botões UP e DOWN para seleccionar
 Após seleccionar o modo, pressione ENTER para confirmar.
 Pressione o botão MENU por cerca de 2 segundos para regressar ao modo automático.
Inversão do Visor
Inversão do Visor: O visor é legível quando a unidade é montada de pernas para o ar.
 Pressione o botão MENU até que
seja mostrado no visor
 Pressione ENTER para mudar para modo
 Pressione o botão MENU por cerca de 2 segundos para regressar ao modo automático.
Self-Test
 Pressione o botão MENU até que
seja mostrado no visor.
 Pressione o botão ENTER: a unit irá efectuar o programa incorporado para auto teste.
 Para retornar ás funções pressione o botão MENU.
 Pressione o botão MENU por cerca de 2 segundos para regressar ao modo automático.
Horas da unidade
Usado para mostrar o numero de horas de trabalho da unidade
 Pressione o botão MENU até que
comece a piscar no visor.
 Pressione o botão ENTER e a unidade irá mostrar o número de horas de funcionamento.
 Pressione o botão MENU por cerca de 2 segundos para regressar ao modo automático.
Versão do software:
Usado para mostrar a versão do software da unidade.
 Pressione o botão MENU até que
pisque no visor.
 Pressione o botão ENTER para mostrar a versão do software da unidade.
 Pressione o botão MENU por cerca de 2 segundos para regressar ao modo automático.
JB SYSTEMS 59/63
®
MANUAL DO UTILIZADOR
0
sensibilidade (mínimo) a
(com blackout) ou (sem blackout).
(LEDs acesos) ou (LEDs apagados).
(visor inversion).
LED CROSSFIRE
PORTUGUÊS
INSTALAÇÃO ELÉCTRICA + CONFIGURAÇÃO
Importante: A instalação eléctrica deverá ser efectuada apenas por pessoal qualificado, de
acordo com as regulações para segurança eléctrica e mecânica no seu país.
Instalação eléctrica para 1 unidade em standalone:
 Insira o cabo de alimentação. A unidade começa a trabalhar imediatamente em modo standalone
Nota:Pode conectar um comando remoto CA-8 ou RF-8R (RF-8SET) á unidade se desejar ter mais
controlo. Consulte a secção "Como utilizar a unidade" para aprender como fazer isto.
Instalação eléctrica para 2 ou mais unidade em master/slave:
 Conecte de 2 a um máximo de 16 unidades juntas usando cabos de microfone balanceados de boa
qualidade. A primeira unidade da cadeia passará automaticamente para o modo master, as restantes
deverão ser colocadas em modo Slave (SL1 ou SL2). Ver o capitulo anterior para mais informação.
 Verifique se todas as unidades estão ligadas á corrente.
 Pronto!
Nota: Pode conectar um comando remoto CA-8 á unidade master se desejar ter mais controlo sobre a
operação master/slave.
Instalação eléctrica em modo DMX:
 O protocolo DMX é um sinal de alta velocidade muito usado para controlar equipamento de luz
inteligente. Precisa de ligar em série o seu controlador DMX e todas as unidades conectadas com um
cabo balanceado de boa qualidade.
 Ambos os conectores XLR-3 pinos e XLR-5 pinos são usados, mas os de XLR-3 pinos são mais
populares porque estes cabos são compatíveis com cabos áudio balanceados.
Ligação XLR-3pinos: Pino1 = Terra ~ Pino2 = Sinal Negativo (-) ~ Pino3 = Sinal Positivo (+)
Ligação XLR-5pinos: Pino1 = Terra ~ Pino2 = Sinal Negativo (-) ~ Pin3 = Sinal Positivo (+)
~ Pins4+5 não usados.
 Para prevenir comportamentos estranhos dos efeitos de luz, devido a interferências,
pode usar um terminador de 90Ω a 120Ω no final da série. Nunca use cabos divisores
Y, isto simplesmente não funciona!
 Certifique-se que todas as unidades estão ligadas á corrente.
Instalação DMX tradicional para uso normal:
Conecte o controloador DMX a todos os projectores DMX e efeitos (como o LED CROSSFIRE) numa longa
série. Não se esqueça de definir os endereços DMX de todas as unidades.
