NEDERLANDS

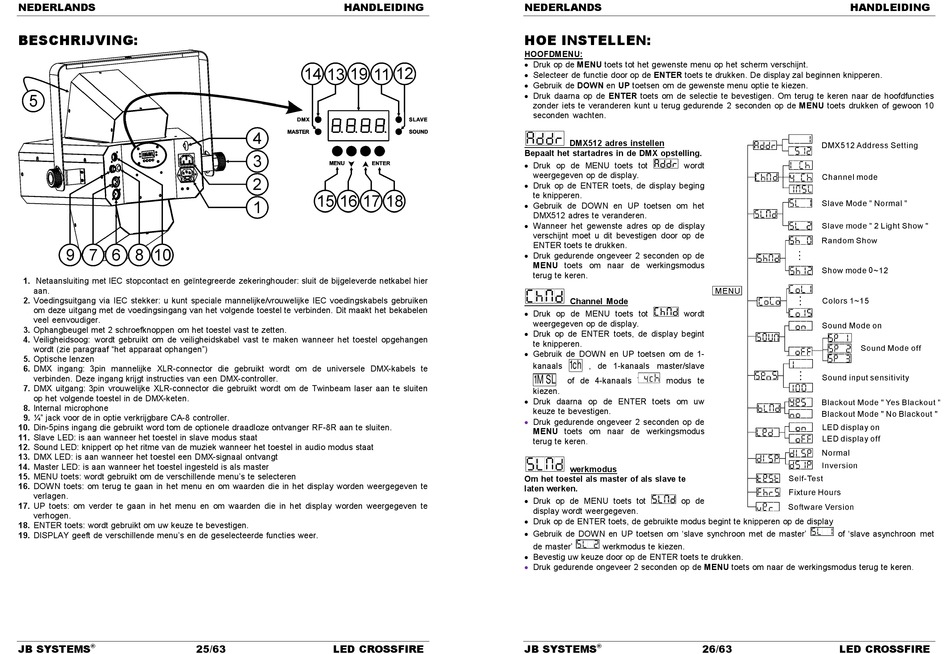

BESCHRIJVING:
1. Netaansluiting met IEC stopcontact en geïntegreerde zekeringhouder: sluit de bijgeleverde netkabel hier
aan.
2. Voedingsuitgang via IEC stekker: u kunt speciale mannelijke/vrouwelijke IEC voedingskabels gebruiken
om deze uitgang met de voedingsingang van het volgende toestel te verbinden. Dit maakt het bekabelen
veel eenvoudiger.
3. Ophangbeugel met 2 schroefknoppen om het toestel vast te zetten.
4. Veiligheidsoog: wordt gebruikt om de veiligheidskabel vast te maken wanneer het toestel opgehangen
wordt (zie paragraaf "het apparaat ophangen")
5. Optische lenzen
6. DMX ingang: 3pin mannelijke XLR-connector die gebruikt wordt om de universele DMX-kabels te
verbinden. Deze ingang krijgt instructies van een DMX-controller.
7. DMX uitgang: 3pin vrouwelijke XLR-connector die gebruikt wordt om de Twinbeam laser aan te sluiten
op het volgende toestel in de DMX-keten.
8. Internal microphone
9. ¼" jack voor de in optie verkrijgbare CA-8 controller.
10. Din-5pins ingang die gebruikt word tom de optionele draadloze ontvanger RF-8R aan te sluiten.
11. Slave LED: is aan wanneer het toestel in slave modus staat
12. Sound LED: knippert op het ritme van de muziek wanneer het toestel in audio modus staat
13. DMX LED: is aan wanneer het toestel een DMX-signaal ontvangt
14. Master LED: is aan wanneer het toestel ingesteld is als master
15. MENU toets: wordt gebruikt om de verschillende menu's te selecteren
16. DOWN toets: om terug te gaan in het menu en om waarden die in het display worden weergegeven te
verlagen.
17. UP toets: om verder te gaan in het menu en om waarden die in het display worden weergegeven te
verhogen.
18. ENTER toets: wordt gebruikt om uw keuze te bevestigen.
19. DISPLAY geeft de verschillende menu's en de geselecteerde functies weer.
JB SYSTEMS 25/63
®
HANDLEIDING
LED CROSSFIRE
NEDERLANDS
HOE INSTELLEN:
HOOFDMENU:
 Druk op de MENU toets tot het gewenste menu op het scherm verschijnt.
 Selecteer de functie door op de ENTER toets te drukken. De display zal beginnen knipperen.
 Gebruik de DOWN en UP toetsen om de gewenste menu optie te kiezen.
 Druk daarna op de ENTER toets om de selectie te bevestigen. Om terug te keren naar de hoofdfuncties
zonder iets te veranderen kunt u terug gedurende 2 seconden op de MENU toets drukken of gewoon 10
seconden wachten.
DMX512 adres instellen
Bepaalt het startadres in de DMX opstelling.
 Druk op de MENU toets tot
wordt
weergegeven op de display.
 Druk op de ENTER toets, de display beging
te knipperen.
 Gebruik de DOWN en UP toetsen om het
DMX512 adres te veranderen.
 Wanneer het gewenste adres op de display
verschijnt moet u dit bevestigen door op de
ENTER toets te drukken.
 Druk gedurende ongeveer 2 seconden op de
MENU toets om naar de werkingsmodus
terug te keren.
Channel Mode
 Druk op de MENU toets tot
wordt
weergegeven op de display.
 Druk op de ENTER toets, de display begint
te knipperen.
 Gebruik de DOWN en UP toetsen om de 1-
1ch
kanaals , de 1-kanaals master/slave
1MSL
of de 4-kanaals modus te
kiezen.
 Druk daarna op de ENTER toets om uw
keuze te bevestigen.

Druk gedurende ongeveer 2 seconden op de
MENU toets om naar de werkingsmodus
terug te keren.
werkmodus
Om het toestel als master of als slave te
laten werken.
 Druk op de MENU toets tot
op de
display wordt weergegeven.
 Druk op de ENTER toets, de gebruikte modus begint te knipperen op de display
 Gebruik de DOWN en UP toetsen om 'slave synchroon met de master'
de master' werkmodus te kiezen.
 Bevestig uw keuze door op de ENTER toets te drukken.

Druk gedurende ongeveer 2 seconden op de MENU toets om naar de werkingsmodus terug te
JB SYSTEMS 26/63
®
HANDLEIDING
of 'slave asynchroon met
keren.
