ESPAÑOL
 Utilice el embalaje original cuando tenga que transportar el dispositivo.
 Por razones de seguridad se prohibe realizar modificaciones no autorizadas en la unidad.
Importante: No utilice el efecto en presencia de personas epilépticas.
MONTAJE SUPERIOR
 Importante: La instalación sólo debe llevarse a cabo por personal técnico cualificado. Una
instalación incorrecta puede provocar lesiones graves y/o daños en la propiedad.
superior requiere mucha experiencia! Deben respetarse los límites de carga de funcionamiento,
deben utilizarse materiales de instalación
inspeccionarse regularmente por su seguridad.
 Asegúrese de que debajo del área del lugar de instalación no hay personas durante el montaje,
desmontaje o mantenimiento.
 Coloque el aparato en un lugar bien ventilado, lejos de materiales y/o líquidos inflamables. El aparato
debe colocarse a al menos 50 cm de las paredes.
 El dispositivo debe instalarse lejos del alcance de las personas y de las áreas exteriores donde éstas
puedan andar o sentarse.
 Antes del montaje asegúrese de que el área de la instalación puede soportar una carga mínima de 10
veces el peso de la unidad.
 Utilice siempre un cable de seguridad homologado que pueda soportar 12 veces el peso del dispositivo
cuando instale la unidad. Este accesorio de seguridad secundario debe instalarse de forma que ninguna
pieza de la instalación pueda caerse más 20 cm si falla el accesorio principal.
 El dispositivo debe fijarse correctamente; ¡un montaje con giro libre es peligroso y no debe considerarse!
 No cubra ninguna abertura de ventilación puesto que podría producirse un sobrecalentamiento de la
unidad.
 El operario debe asegurarse de que las instalaciones relacionadas con la seguridad son aprobadas por un
experto antes de utilizarlas por primera vez. Las instalaciones deberán inspeccionarse anualmente por
una persona cualificada para asegurar que la seguridad es óptima.

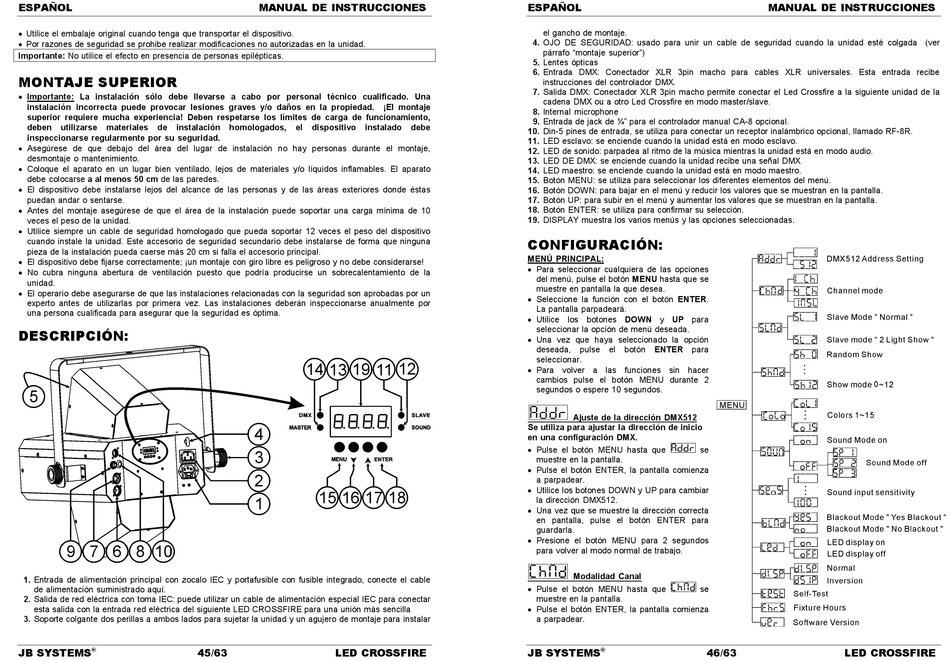

DESCRIPCIÓN:
1. Entrada de alimentación principal con zocalo IEC y portafusible con fusible integrado, conecte el cable
de alimentación suministrado aquí.
2. Salida de red eléctrica con toma IEC: puede utilizar un cable de alimentación especial IEC para conectar
esta salida con la entrada red eléctrica del siguiente LED CROSSFIRE para una unión más sencilla
3. Soporte colgante dos perillas a ambos lados para sujetar la unidad y un agujero de montaje para instalar
JB SYSTEMS 45/63
®
MANUAL DE INSTRUCCIONES
¡El montaje
homologados, el dispositivo instalado
LED CROSSFIRE
ESPAÑOL
el gancho de montaje.
4. OJO DE SEGURIDAD: usado para unir un cable de seguridad cuando la unidad esté colgada (ver
párrafo "montaje superior")
5. Lentes ópticas
6. Entrada DMX: Conectador XLR 3pin macho para cables XLR universales. Esta entrada recibe
instrucciones del controlador DMX.
7. Salida DMX: Conectador XLR 3pin macho permite conectar el Led Crossfire a la siguiente unidad de la
cadena DMX ou a otro Led Crossfire en modo master/slave.
8. Internal microphone
9. Entrada de jack de ¼" para el controlador manual CA-8 opcional.
debe
10. Din-5 pines de entrada, se utiliza para conectar un receptor inalámbrico opcional, llamado RF-8R.
11. LED esclavo: se enciende cuando la unidad está en modo esclavo.
12. LED de sonido: parpadea al ritmo de la música mientras la unidad está en modo audio.
13. LED DE DMX: se enciende cuando la unidad recibe una señal DMX
14. LED maestro: se enciende cuando la unidad está en modo maestro.
15. Botón MENU: se utiliza para seleccionar los diferentes elementos del menú.
16. Botón DOWN: para bajar en el menú y reducir los valores que se muestran en la pantalla.
17. Botón UP: para subir en el menú y aumentar los valores que se muestran en la pantalla.
18. Botón ENTER: se utiliza para confirmar su selección.
19. DISPLAY muestra los varios menús y las opciones seleccionadas.
CONFIGURACIÓN:
MENÚ PRINCIPAL:
 Para seleccionar cualquiera de las opciones
del menú, pulse el botón MENU hasta que se
muestre en pantalla la que desea.
 Seleccione la función con el botón ENTER.
La pantalla parpadeará.
 Utilice los botones DOWN y UP para
seleccionar la opción de menú deseada.
 Una vez que haya seleccionado la opción
deseada, pulse el
seleccionar.
 Para volver a las funciones sin hacer
cambios pulse el botón MENU durante 2
segundos o espere 10 segundos.
.
Ajuste de la dirección DMX512
Se utiliza para ajustar la dirección de inicio
en una configuración DMX.
 Pulse el botón MENU hasta que
muestre en la pantalla.
 Pulse el botón ENTER, la pantalla comienza
a parpadear.
 Utilice los botones DOWN y UP para cambiar
la dirección DMX512.
 Una vez que se muestre la dirección correcta
en pantalla, pulse el botón ENTER para
guardarla.
 Presione el botón MENU para 2 segundos
para volver al modo normal de trabajo.
Modalidad Canal
 Pulse el botón MENU hasta que
muestre en la pantalla.
 Pulse el botón ENTER, la pantalla comienza
a parpadear.
JB SYSTEMS
MANUAL DE INSTRUCCIONES
botón ENTER para
se
se
46/63
®
LED CROSSFIRE
