ESPAÑOL

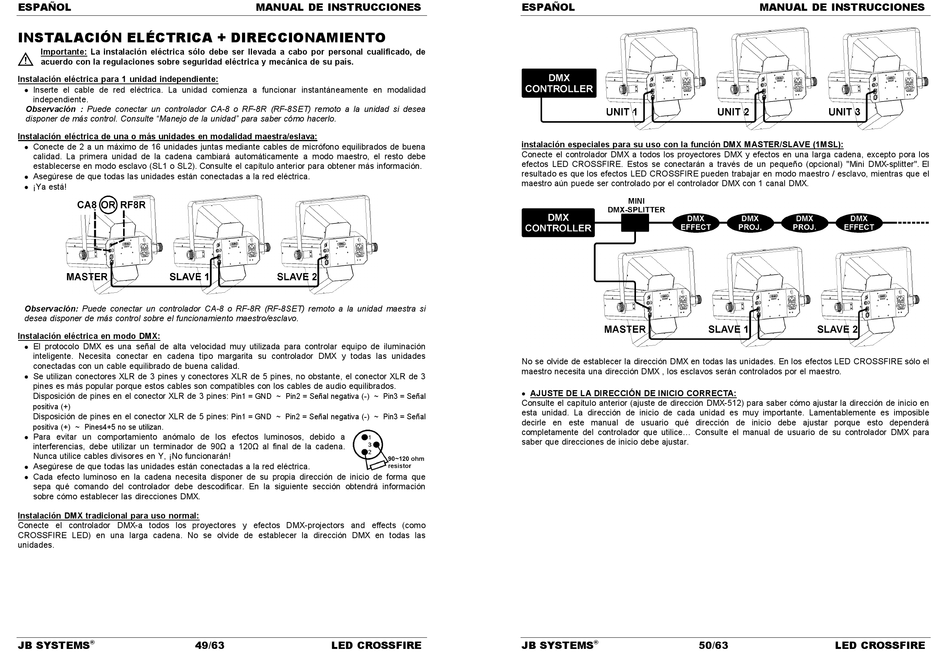

INSTALACIÓN ELÉCTRICA + DIRECCIONAMIENTO
Importante: La instalación eléctrica sólo debe ser llevada a cabo por personal cualificado, de
acuerdo con la regulaciones sobre seguridad eléctrica y mecánica de su país.
Instalación eléctrica para 1 unidad independiente:
 Inserte el cable de red eléctrica. La unidad comienza a funcionar instantáneamente en modalidad
independiente.
Observación : Puede conectar un controlador CA-8 o RF-8R (RF-8SET) remoto a la unidad si desea
disponer de más control. Consulte "Manejo de la unidad" para saber cómo hacerlo.
Instalación eléctrica de una o más unidades en modalidad maestra/eslava:
 Conecte de 2 a un máximo de 16 unidades juntas mediante cables de micrófono equilibrados de buena
calidad. La primera unidad de la cadena cambiará automáticamente a modo maestro, el resto debe
establecerse en modo esclavo (SL1 o SL2). Consulte el capítulo anterior para obtener más información.
 Asegúrese de que todas las unidades están conectadas a la red eléctrica.
 ¡Ya está!
Observación: Puede conectar un controlador CA-8 o RF-8R (RF-8SET) remoto a la unidad maestra si
desea disponer de más control sobre el funcionamiento maestro/esclavo.
Instalación eléctrica en modo DMX:
 El protocolo DMX es una señal de alta velocidad muy utilizada para controlar equipo de iluminación
inteligente. Necesita conectar en cadena tipo margarita su controlador DMX y todas las unidades
conectadas con un cable equilibrado de buena calidad.
 Se utilizan conectores XLR de 3 pines y conectores XLR de 5 pines, no obstante, el conector XLR de 3
pines es más popular porque estos cables son compatibles con los cables de audio equilibrados.
Disposición de pines en el conector XLR de 3 pines:
positiva (+)
Disposición de pines en el conector XLR de 5 pines:
positiva (+) ~ Pines4+5 no se utilizan.
 Para evitar un comportamiento anómalo de los efectos luminosos, debido a
interferencias, debe utilizar un terminador de 90Ω a 120Ω al final de la cadena.
Nunca utilice cables divisores en Y, ¡No funcionarán!
 Asegúrese de que todas las unidades están conectadas a la red eléctrica.
 Cada efecto luminoso en la cadena necesita disponer de su propia dirección de inicio de forma que
sepa qué comando del controlador debe descodificar. En la siguiente sección obtendrá información
sobre cómo establecer las direcciones DMX.
Instalación DMX tradicional para uso normal:
Conecte el controlador DMX-a todos los proyectores y efectos DMX-projectors and effects (como
CROSSFIRE LED) en una larga cadena. No se olvide de establecer la dirección DMX en todas las
unidades.
JB SYSTEMS 49/63
®
MANUAL DE INSTRUCCIONES
Pin1 = GND ~ Pin2 = Señal negativa (-) ~ Pin3 = Señal
Pin1 = GND ~ Pin2 = Señal negativa (-) ~ Pin3 = Señal
LED CROSSFIRE
ESPAÑOL
instalación especiales para su uso con la función DMX MASTER/SLAVE (1MSL):
Conecte el controlador DMX a todos los proyectores DMX y efectos en una larga cadena, excepto pora los
efectos LED CROSSFIRE. Estos se conectarán a través de un pequeño (opcional) "Mini DMX-splitter". El
resultado es que los efectos LED CROSSFIRE pueden trabajar en modo maestro / esclavo, mientras que el
maestro aún puede ser controlado por el controlador DMX con 1 canal DMX.
No se olvide de establecer la dirección DMX en todas las unidades. En los efectos LED CROSSFIRE sólo el
maestro necesita una dirección DMX , los esclavos serán controlados por el maestro.
 AJUSTE DE LA DIRECCIÓN DE INICIO CORRECTA:
Consulte el capítulo anterior (ajuste de dirección DMX-512) para saber cómo ajustar la dirección de inicio en
esta unidad. La dirección de inicio de cada unidad es muy importante. Lamentablemente es imposible
decirle en este manual de usuario qué dirección de inicio debe ajustar porque esto dependerá
completamente del controlador que utilice... Consulte el manual de usuario de su controlador DMX para
saber que direcciones de inicio debe ajustar.
