DEUTSCH
ÜBERKOPF-MONTAGE
 Wichtig:
Montage
ausschließlich
durch
Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen.
Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet
werden, geeignetes Installationsmaterial muss verwendet werden und das installierte Gerät muss
in regelmäßigen Abständen überprüft werden.
 Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert
oder gewartet wird.
 Gerät in gut belüfteter Position installieren, weit entfernt von entflammbaren Materialien und/oder
Flüssigkeiten. Einen Seitenabstand von mindestens 50cm einhalten.
 Gerät außerhalb der Reichweite von Personen und nicht in niedrigen Durchgängen oder in der Nähe von
Sitzgelegenheiten installieren.
 Vor Montage sicherstellen, dass die gewählte Position wenigstens das 10-fache Gerätegewicht
aufnehmen kann.
 Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht
aushalten kann. Eine zweite Sicherungsaufhängung muss angebracht werden, die ein Absacken des
Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen.
 Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in
Betracht gezogen werden!
 Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
 Betreiber muss sicherstellen, dass die sicherheitsrelevanten und technischen Installationen vor Erstbetrieb
fachmännisch vorgenommen worden sind.
 Installationen sollten jährlich durch qualifiziertes Fachpersonal inspiziert werden, um jederzeit einen
sicheren Betrieb zu gewährleisten.

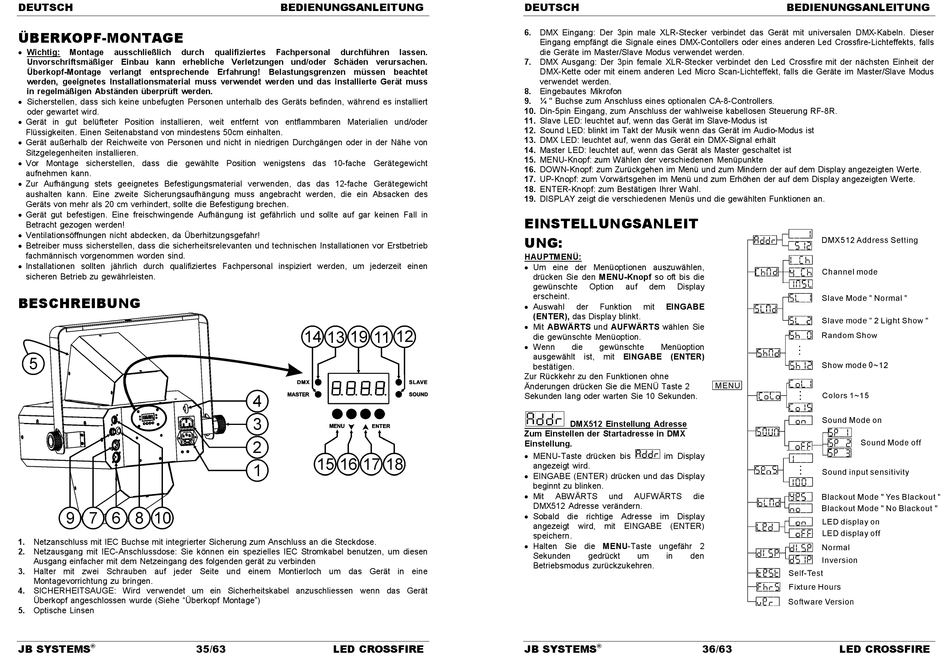

BESCHREIBUNG
1. Netzanschluss mit IEC Buchse mit integrierter Sicherung zum Anschluss an die Steckdose.
2. Netzausgang mit IEC-Anschlussdose: Sie können ein spezielles IEC Stromkabel benutzen, um diesen
Ausgang einfacher mit dem Netzeingang des folgenden gerät zu verbinden
3. Halter mit zwei Schrauben auf jeder Seite und einem Montierloch um das Gerät in eine
Montagevorrichtung zu bringen.
4. SICHERHEITSAUGE: Wird verwendet um ein Sicherheitskabel anzuschliessen wenn das Gerät
Überkopf angeschlossen wurde (Siehe "Überkopf Montage")
5. Optische Linsen
JB SYSTEMS
35/63
®
BEDIENUNGSANLEITUNG
qualifiziertes
Fachpersonal
durchführen
LED CROSSFIRE
DEUTSCH
6. DMX Eingang: Der 3pin male XLR-Stecker verbindet das Gerät mit universalen DMX-Kabeln. Dieser
Eingang empfängt die Signale eines DMX-Contollers oder eines anderen Led Crossfire-Lichteffekts, falls
lassen.
die Geräte im Master/Slave Modus verwendet werden.
7. DMX Ausgang: Der 3pin female XLR-Stecker verbindet den Led Crossfire mit der nächsten Einheit der
DMX-Kette oder mit einem anderen Led Micro Scan-Lichteffekt, falls die Geräte im Master/Slave Modus
verwendet werden.
8. Eingebautes Mikrofon
9. ¼ " Buchse zum Anschluss eines optionalen CA-8-Controllers.
10. Din-5pin Eingang, zum Anschluss der wahlweise kabellosen Steuerung RF-8R.
11. Slave LED: leuchtet auf, wenn das Gerät im Slave-Modus ist
12. Sound LED: blinkt im Takt der Musik wenn das Gerät im Audio-Modus ist
13. DMX LED: leuchtet auf, wenn das Gerät ein DMX-Signal erhält
14. Master LED: leuchtet auf, wenn das Gerät als Master geschaltet ist
15. MENU-Knopf: zum Wählen der verschiedenen Menüpunkte
16. DOWN-Knopf: zum Zurückgehen im Menü und zum Mindern der auf dem Display angezeigten Werte.
17. UP-Knopf: zum Vorwärtsgehen im Menü und zum Erhöhen der auf dem Display angezeigten Werte.
18. ENTER-Knopf: zum Bestätigen Ihrer Wahl.
19. DISPLAY zeigt die verschiedenen Menüs und die gewählten Funktionen an.
EINSTELLUNGSANLEIT
UNG:
HAUPTMENÜ:
 Um eine der Menüoptionen auszuwählen,
drücken Sie den MENU-Knopf so oft bis die
gewünschte
erscheint.
 Auswahl
der
(ENTER), das Display blinkt.
 Mit ABWÄRTS und AUFWÄRTS wählen Sie
die gewünschte Menüoption.
 Wenn
die
ausgewählt ist, mit EINGABE
bestätigen.
Zur Rückkehr zu den Funktionen ohne
Änderungen drücken Sie die MENÜ Taste 2
Sekunden lang oder warten Sie 10 Sekunden.
DMX512 Einstellung Adresse
Zum Einstellen der Startadresse in DMX
Einstellung.
 MENU-Taste drücken bis
angezeigt wird.
 EINGABE (ENTER) drücken und das Display
beginnt zu blinken.
 Mit
ABWÄRTS
DMX512 Adresse verändern.
 Sobald die richtige Adresse im Display
angezeigt wird, mit EINGABE (ENTER)
speichern.
 Halten Sie die MENU-Taste ungefähr 2
Sekunden
Betriebsmodus zurückzukehren.
JB SYSTEMS
Option
auf
dem
Display
Funktion
mit
EINGABE
gewünschte
Menüoption
(ENTER)
im Display
und
AUFWÄRTS
die
gedrückt
um
in
den
36/63
®
BEDIENUNGSANLEITUNG
LED CROSSFIRE
