Mantenimiento - JB Systems LED Crossfire Operation Manual

ESPAÑOL

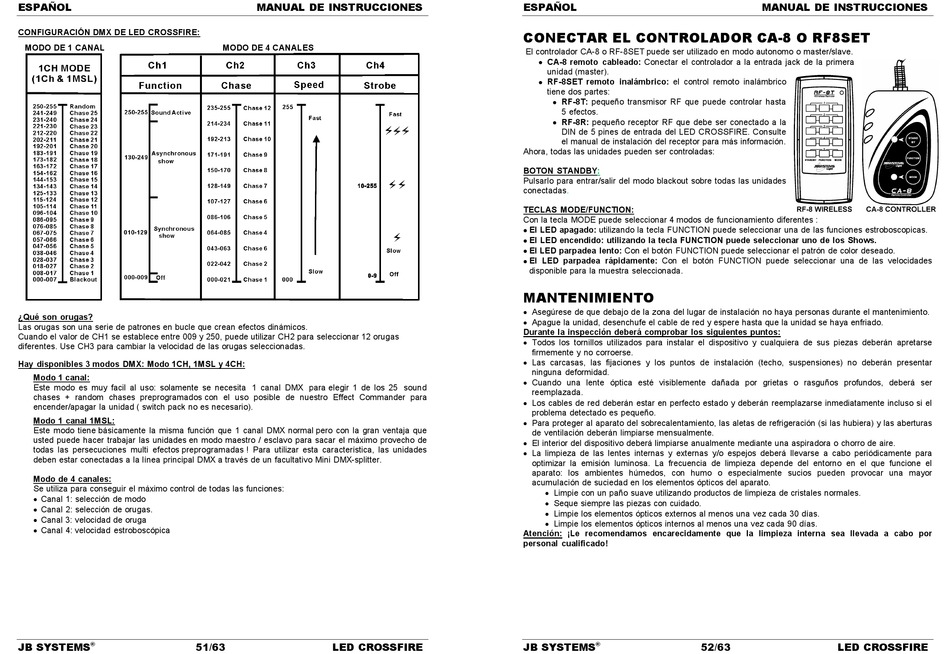

CONFIGURACIÓN DMX DE LED CROSSFIRE:
MODO DE 1 CANAL
¿Qué son orugas?
Las orugas son una serie de patrones en bucle que crean efectos dinámicos.
Cuando el valor de CH1 se establece entre 009 y 250, puede utilizar CH2 para seleccionar 12 orugas
diferentes. Use CH3 para cambiar la velocidad de las orugas seleccionadas.
Hay disponibles 3 modos DMX: Modo 1CH, 1MSL y 4CH:
Modo 1 canal:
Este modo es muy facil al uso: solamente se necesita 1 canal DMX para elegir 1 de los 25 sound
chases + random chases preprogramados con el uso posible de nuestro Effect Commander para
encender/apagar la unidad ( switch pack no es necesario).
Modo 1 canal 1MSL:
Este modo tiene básicamente la misma función que 1 canal DMX normal pero con la gran ventaja que
usted puede hacer trabajar las unidades en modo maestro / esclavo para sacar el máximo provecho de
todas las persecuciones multi efectos preprogramadas ! Para utilizar esta característica, las unidades
deben estar conectadas a la línea principal DMX a través de un facultativo Mini DMX-splitter.
Modo de 4 canales:
Se utiliza para conseguir el máximo control de todas las funciones:
 Canal 1: selección de modo
 Canal 2: selección de orugas.
 Canal 3: velocidad de oruga
 Canal 4: velocidad estroboscópica
JB SYSTEMS 51/63
®
MANUAL DE INSTRUCCIONES
MODO DE 4 CANALES
LED CROSSFIRE
ESPAÑOL
CONECTAR EL CONTROLADOR CA-8 O RF8SET
El controlador CA-8 o RF-8SET puede ser utilizado en modo autonomo o master/slave.
 CA-8 remoto cableado: Conectar el controlador a la entrada jack de la primera
unidad (master).
 RF-8SET remoto inalámbrico: el control remoto inalámbrico
tiene dos partes:
 RF-8T: pequeño transmisor RF que puede controlar hasta
5 efectos.
 RF-8R: pequeño receptor RF que debe ser conectado a la
DIN de 5 pines de entrada del LED CROSSFIRE. Consulte
el manual de instalación del receptor para más información.
Ahora, todas las unidades pueden ser controladas:
BOTON STANDBY:
Pulsarlo para entrar/salir del modo blackout sobre todas las unidades
conectadas.
TECLAS MODE/FUNCTION:
Con la tecla MODE puede seleccionar 4 modos de funcionamiento diferentes :
 El LED apagado: utilizando la tecla FUNCTION puede seleccionar una de las funciones estroboscopicas.
 El LED encendido: utilizando la tecla FUNCTION puede seleccionar uno de los Shows.
 El LED parpadea lento: Con el botón FUNCTION puede seleccionar el patrón de color deseado.
 El LED parpadea rápidamente: Con el botón FUNCTION puede seleccionar una de las velocidades
disponible para la muestra seleccionada.

MANTENIMIENTO

 Asegúrese de que debajo de la zona del lugar de instalación no haya personas durante el mantenimiento.
 Apague la unidad, desenchufe el cable de red y espere hasta que la unidad se haya enfriado.
Durante la inspección deberá comprobar los siguientes puntos:
 Todos los tornillos utilizados para instalar el dispositivo y cualquiera de sus piezas deberán apretarse
firmemente y no corroerse.
 Las carcasas, las fijaciones y los puntos de instalación (techo, suspensiones) no deberán presentar
ninguna deformidad.
 Cuando una lente óptica esté visiblemente dañada por grietas o rasguños profundos, deberá ser
reemplazada.
 Los cables de red deberán estar en perfecto estado y deberán reemplazarse inmediatamente incluso si el
problema detectado es pequeño.
 Para proteger al aparato del sobrecalentamiento, las aletas de refrigeración (si las hubiera) y las aberturas
de ventilación deberán limpiarse mensualmente.
 El interior del dispositivo deberá limpiarse anualmente mediante una aspiradora o chorro de aire.
 La limpieza de las lentes internas y externas y/o espejos deberá llevarse a cabo periódicamente para
optimizar la emisión luminosa. La frecuencia de limpieza depende del entorno en el que funcione el
aparato: los ambientes húmedos, con humo o especialmente sucios pueden provocar una mayor
acumulación de suciedad en los elementos ópticos del aparato.
 Limpie con un paño suave utilizando productos de limpieza de cristales normales.
 Seque siempre las piezas con cuidado.
 Limpie los elementos ópticos externos al menos una vez cada 30 días.
 Limpie los elementos ópticos internos al menos una vez cada 90 días.
Atención: ¡Le recomendamos encarecidamente que la limpieza interna sea llevada a cabo por
personal cualificado!
JB SYSTEMS 52/63
®
MANUAL DE INSTRUCCIONES
LED CROSSFIRE
