FRANÇAIS

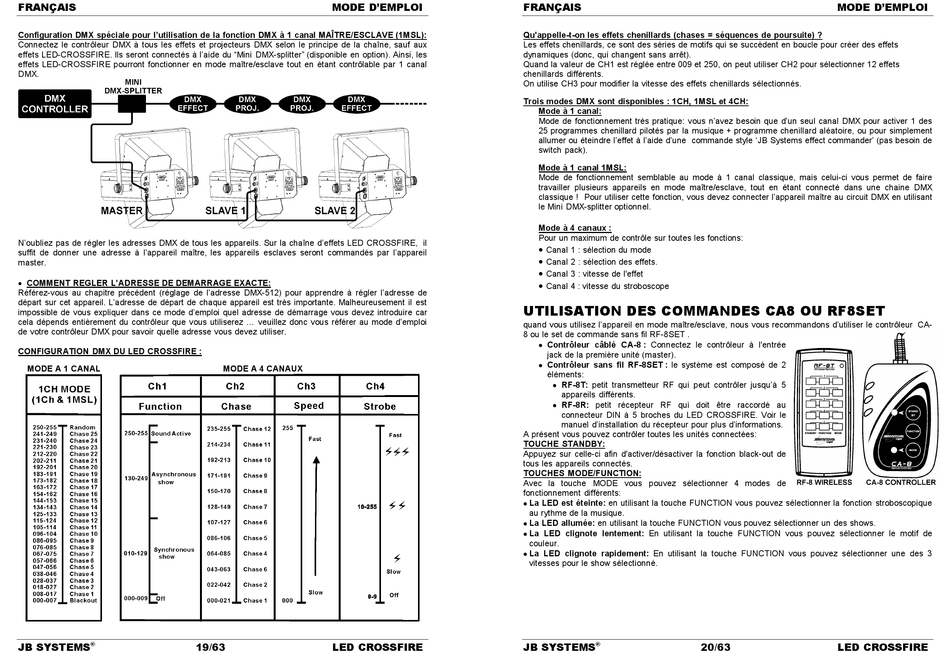

Configuration DMX spéciale pour l'utilisation de la fonction DMX à 1 canal MAÎTRE/ESCLAVE (1MSL):
Connectez le contrôleur DMX à tous les effets et projecteurs DMX selon le principe de la chaîne, sauf aux
effets LED-CROSSFIRE. Ils seront connectés à l'aide du "Mini DMX-splitter" (disponible en option). Ainsi, les
effets LED-CROSSFIRE pourront fonctionner en mode maître/esclave tout en étant contrôlable par 1 canal
DMX.
N'oubliez pas de régler les adresses DMX de tous les appareils. Sur la chaîne d'effets LED CROSSFIRE, il
suffit de donner une adresse à l'appareil maître, les appareils esclaves seront commandés par l'appareil
master.
 COMMENT REGLER L'ADRESSE DE DEMARRAGE EXACTE:
Référez-vous au chapitre précédent (réglage de l'adresse DMX-512) pour apprendre à régler l'adresse de
départ sur cet appareil. L'adresse de départ de chaque appareil est très importante. Malheureusement il est
impossible de vous expliquer dans ce mode d'emploi quel adresse de démarrage vous devez introduire car
cela dépends entièrement du contrôleur que vous utiliserez ... veuillez donc vous référer au mode d'emploi
de votre contrôleur DMX pour savoir quelle adresse vous devez utiliser.
CONFIGURATION DMX DU LED CROSSFIRE :
MODE A 1 CANAL
JB SYSTEMS 19/63
®
MODE D'EMPLOI
MODE A 4 CANAUX
LED CROSSFIRE
FRANÇAIS
Qu'appelle-t-on les effets chenillards (chases = séquences de poursuite) ?
Les effets chenillards, ce sont des séries de motifs qui se succèdent en boucle pour créer des effets
dynamiques (donc, qui changent sans arrêt).
Quand la valeur de CH1 est réglée entre 009 et 250, on peut utiliser CH2 pour sélectionner 12 effets
chenillards différents.
On utilise CH3 pour modifier la vitesse des effets chenillards sélectionnés.
Trois modes DMX sont disponibles : 1CH, 1MSL et 4CH:
Mode à 1 canal:
Mode de fonctionnement très pratique: vous n'avez besoin que d'un seul canal DMX pour activer 1 des
25 programmes chenillard pilotés par la musique + programme chenillard aléatoire, ou pour simplement
allumer ou éteindre l'effet à l'aide d'une commande style 'JB Systems effect commander' (pas besoin de
switch pack).
Mode à 1 canal 1MSL:
Mode de fonctionnement semblable au mode à 1 canal classique, mais celui-ci vous permet de faire
travailler plusieurs appareils en mode maître/esclave, tout en étant connecté dans une chaine DMX
classique ! Pour utiliser cette fonction, vous devez connecter l'appareil maître au circuit DMX en utilisant
le Mini DMX-splitter optionnel.
Mode à 4 canaux :
Pour un maximum de contrôle sur toutes les fonctions:

Canal 1 : sélection du mode

Canal 2 : sélection des effets.

Canal 3 : vitesse de l'effet

Canal 4 : vitesse du stroboscope
UTILISATION DES COMMANDES CA8 OU RF8SET
quand vous utilisez l'appareil en mode maître/esclave, nous vous recommandons d'utiliser le contrôleur CA-
8 ou le set de commande sans fil RF-8SET .
 Contrôleur câblé CA-8 : Connectez le contrôleur à l'entrée
jack de la première unité (master).
 Contrôleur sans fil RF-8SET : le système est composé de 2
éléments:
 RF-8T: petit transmetteur RF qui peut contrôler jusqu'à 5
appareils différents.
 RF-8R: petit récepteur RF qui doit être raccordé au
connecteur DIN à 5 broches du LED CROSSFIRE. Voir le
manuel d'installation du récepteur pour plus d'informations.
A présent vous pouvez contrôler toutes les unités connectées:
TOUCHE STANDBY:
Appuyez sur celle-ci afin d'activer/désactiver la fonction black-out de
tous les appareils connectés.
TOUCHES MODE/FUNCTION:
Avec la touche MODE vous pouvez sélectionner 4 modes de
fonctionnement différents:
 La LED est éteinte: en utilisant la touche FUNCTION vous pouvez sélectionner la fonction stroboscopique
au rythme de la musique.
 La LED allumée: en utilisant la touche FUNCTION vous pouvez sélectionner un des shows.
 La LED clignote lentement: En utilisant la touche FUNCTION vous pouvez sélectionner le motif de
couleur.
 La LED clignote rapidement: En utilisant la touche FUNCTION vous pouvez sélectionner une des 3
vitesses pour le show sélectionné.
