MONTAGEM

O processo de montagem requer a presença de duas pessoas. Coloque todas as peças do aparelho elípti-
co numa área desimpedida e retire todos os materiais de embalagem. Não deite fora os materiais de embal-
agem até terminar a montagem. O processo de montagem requer as chaves sextavadas incluídas e uma
chave de fendas Phillips
borracha

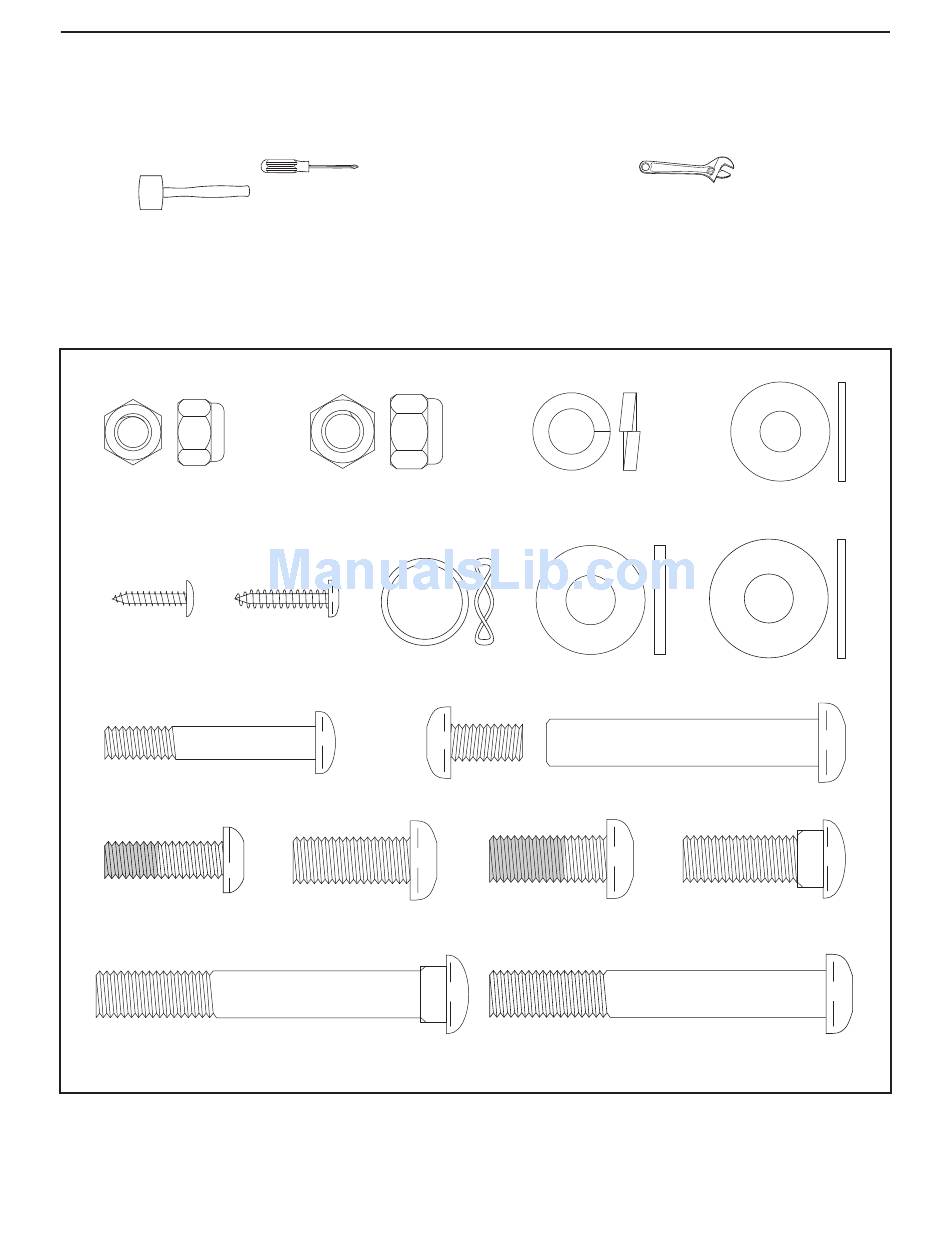

Utilize os desenhos abaixo para identificar as peças pequenas utilizadas na montagem. O número entre parên-
teses debaixo de cada desenho é o número de referência da peça, da LISTA DE PEÇAS mostrada na página
22. O número indicado depois do número de referência corresponde à quantidade necessária para a mon-
tagem. Nota: Algumas peças pequenas podem vir previamente montadas. Se lhe faltar alguma das peças
no saco, verifique se ela já vem montada.
Contraporca
Plástica M8 (38)–4
Parafuso M4 x Parafuso M4 x
19mm (86)–2
16mm (52)–4
Pino Roscado de Cabeça
Redonda M8 x 45mm (50)–4
Parafuso com
Plástico M8 x
25mm (56)–2
Parafuso de Carroçaria M10 x 75mm (34)–4
, uma chave de abertura regulável
.
Contraporca
Plástica M10 (33)–6
Anilha Qndulada
(43)–2
Parafuso de Cabeça
Redonda M10 x 25mm
(67)–3
Anilha Fendida
M10 (59)–7
Anilha M10 (78)–2
Conjunto de Pino e Parafuso M10 (74)–2
Parafuso com
Plástico M10 x 27mm
(40)–2
Pino Roscado de Cabeça
Redonda M10 x 72mm (84)–2
5
e um martelo de
Anilha do Manípulo
(55)–2
Anilha de Suporte
de Mola (35)–2
Parafuso de
Carroçaria M10 x
30mm (80)–2
