COMO LIGAR A SUA APARELHAGEM ESTÉREO
PORTÁTIL
Nota: Se a sua aparelhagem estéreo tiver uma
tomada de saída de áudio [AUDIO OUT] do tipo
RCA, consulte as instruções A abaixo. Se a sua
aparelhagem estéreo tiver uma tomada de linha de
saída [LINE OUT] de 3,5mm, consulte as
instruções B. Se a sua aparelhagem estéreo tiver
apenas uma tomada de auscultadores [PHONES],
consulte as instruções C.

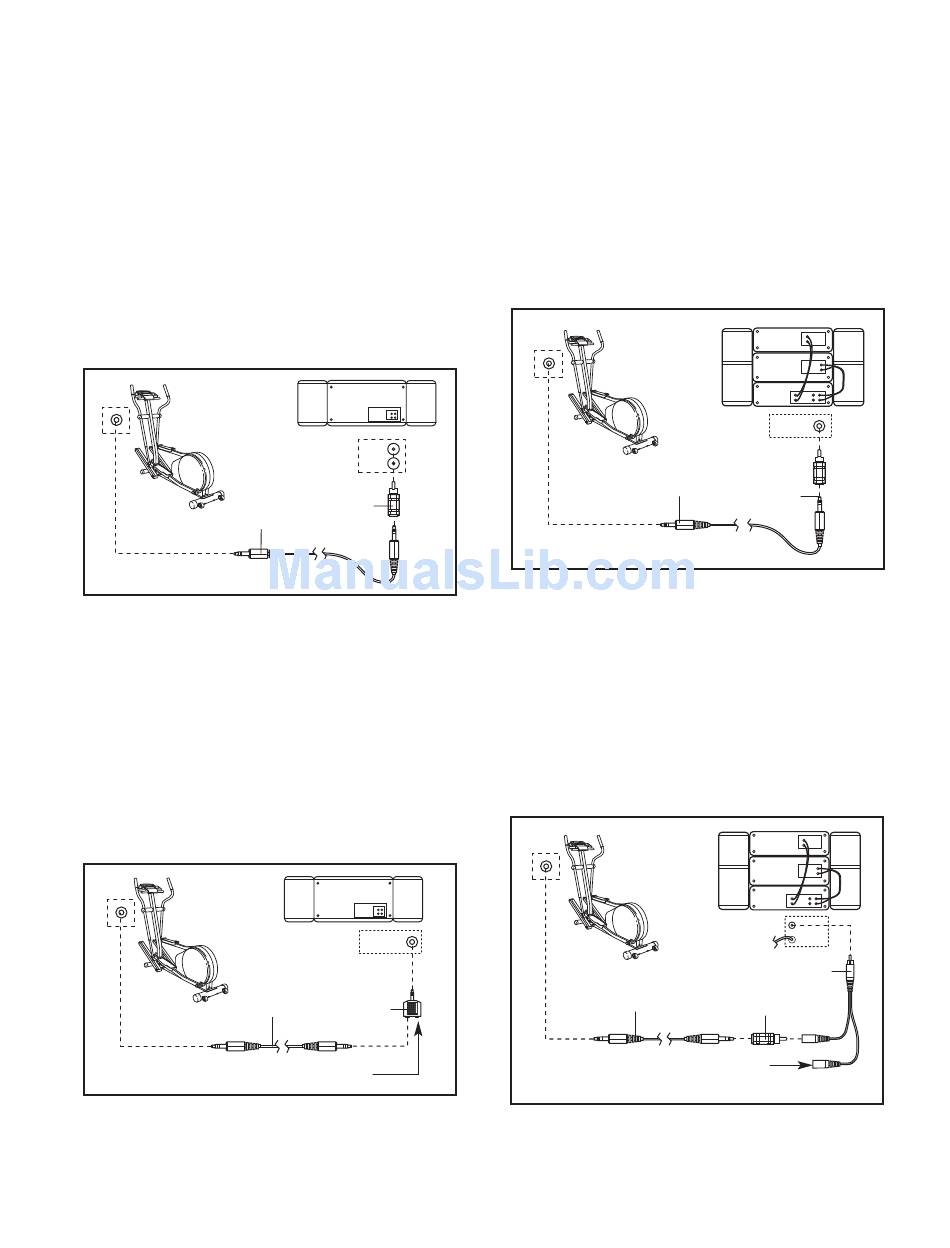

A. Ligue uma extremidade do cabo de áudio à tomada
sob a consola. Ligue a outra extremidade do cabo
de áudio ao adaptador. Ligue o adaptador à tomada
de saída de áudio da sua aparelhagem de estéreo.
A, B
B. Consulte o desenho acima. Ligue uma extremidade
do cabo de áudio à tomada sob a consola. Ligue a
outra extremidade do cabo de áudio à tomada de
linha de saída da sua aparelhagem estéreo. Não
utilize o adaptador.
C. Ligue uma extremidade do cabo de áudio à tomada
sob a consola. Ligue a outra extremidade do cabo
de áudio ao divisor. Ligue o divisor à tomada de
auscultadores da sua aparelhagem estéreo. Ligue
os seus auscultadores ao outro lado do divisor.
C
AUDIO OUT
RIGHT
LEFT
Cabo
de
Adaptador
Áudio
PHONES
Cabo
de
Áudio
Divisor
Auscultadores
COMO LIGAR A SUA APARELHAGEM DE ALTA-
FIDELIDADE
Nota: Se a sua aparelhagem de alta-fidelidade tiver
uma tomada de linha de saída [LINE OUT]
disponível, consulte as instruções A abaixo. Se a
tomada de linha de saída estiver ocupada, con-
sulte as instruções B abaixo.
A. Ligue uma extremidade do cabo de áudio à tomada
sob a consola. Ligue a outra extremidade do cabo
de áudio ao adaptador. Ligue o adaptador à toma-
da de linha de saída da sua aparelhagem estéreo.
A
B. Ligue uma extremidade do cabo de áudio à tomada
sob a consola. Ligue a outra extremidade do cabo
de áudio ao adaptador. Ligue o adaptador a um
adaptador tipo RCA Y (disponível em lojas de arti-
gos electrónicos). A seguir, retire o fio que está
actualmente ligado à tomada de linha de saída da
sua aparelhagem de alta-fidelidade e ligue o fio ao
lado disponível do adaptador Y. Ligue o adaptador
Y à tomada de linha de saída da sua aparelhagem
estéreo.
B
Cabo de Áudio
Fio removido da tomada
de linha de saída
16
CD
VCR
Amp
LINE OUT
LINE OUT
Cabo de
Áudio
Adaptador
CD
VCR
Amp
LINE OUT
Adaptador RCA Y
Adaptador
