COMO LIGAR O SEU COMPUTADOR
Nota: Se o seu computador tiver uma tomada de
linha de saída [LINE OUT] de 3,5mm, consulte as
instruções A. Se o seu computador apenas tiver
uma tomada de auscultadores [PHONES], consulte
as instruções B.

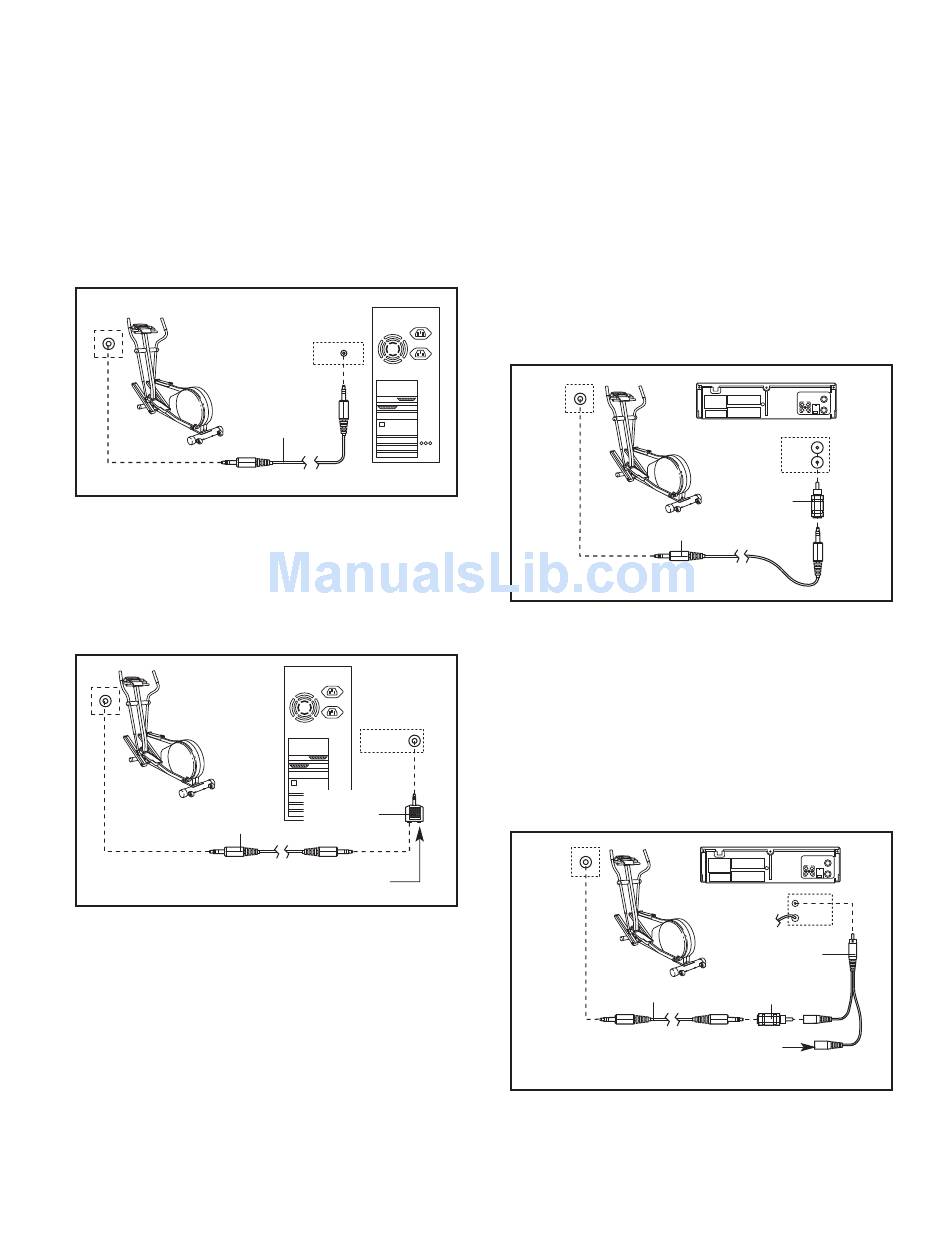

A. Ligue uma extremidade do cabo de áudio à tomada
sob a consola. Ligue a outra extremidade do cabo
de áudio à tomada de linha de saída do seu com-
putador.
A
B. Ligue uma extremidade do cabo de áudio à tomada
sob a consola. Ligue a outra extremidade do cabo
de áudio ao divisor. Ligue o divisor à tomada de aus-
cultadores do seu computador. Ligue os seusauscul-
tadores ou altifalantes ao outro lado do divisor.
B
Cabo de
Áudio
Auscultadores/Altifalantes
LINE OUT
Cabo
de
Áudio
PHONES
Divisor
COMO LIGAR O SEU VÍDEO
Nota: Se o seu vídeo tiver uma tomada de saída de
áudio [AUDIO OUT] disponível, consulte as
instruções A abaixo. Se a tomada de saída de
áudio estiver a ser utilizada, consulte as instruções
B. Se tiver uma televisão com um vídeo incorpora-
do, consulte as instruções B. Se o seu vídeo estiv-
er ligado a uma aparelhagem de alta-fidelidade,
consulte a secção COMO LIGAR A SUA APAREL-
HAGEM DE ALTA-FIDELIDADE na página 16.
A. Ligue uma extremidade do cabo de áudio à tomada
sob a consola. Ligue a outra extremidade do cabo
de áudio ao adaptador. Ligue o adaptador à toma-
da de saída de áudio do seu vídeo.
A
Cabo de Áudio
B. Ligue uma extremidade do cabo de áudio à tomada
sob a consola. Ligue a outra extremidade do cabo
de áudio ao adaptador. Ligue o adaptador a um
adaptador tipo RCA Y (disponível em lojas de arti-
gos electrónicos). A seguir, retire o fio que está
actualmente ligado à tomada de saída de áudio do
seu vídeo e ligue o fio ao lado disponível do adap-
tador Y. Ligue o adaptador Y à tomada de saída de
áudio do seu vídeo.
B
Cabo de Áudio
Fio removido da tomada
de saída de áudio
17
ANT. IN
VIDEO AUDIO
IN
RF OUT
CH
3 4
OUT
AUDIO OUT
RIGHT
LEFT
Adaptador
ANT. IN
VIDEO AUDIO
IN
RF OUT
CH
3 4
OUT
Adaptador
RCA Y
