MONTAGEM

• Para a montagem são necessárias duas pessoas.
• Coloque todas as peças numa área desimpedida
e retire os materiais de embalagem. Não descarte
os materiais de embalagem até concluir todos os
passos da montagem.
• Para identificar peças pequenas, consulte a
página 5.
A montagem poderá ser mais fácil se tiver um
jogo de chaves. Para evitar danificar peças, não
utilize ferramentas eléctricas.

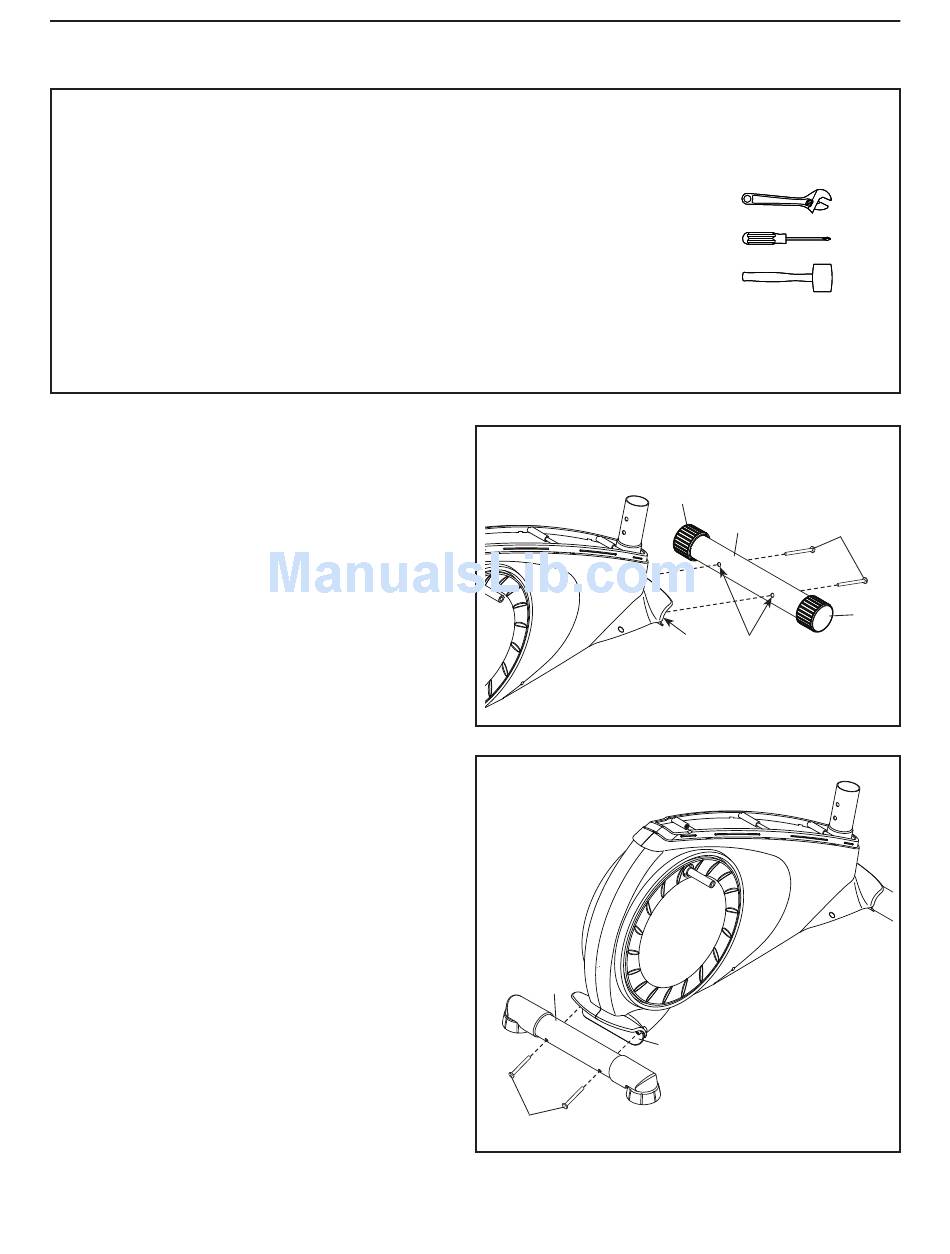

1. Identifique o Estabilizador Frontal (63), que tem
Rodas (21) anexas.
Oriente o Estabilizador Frontal (63) com os orifí-
cios grandes voltados para a Estrutura (1).
Enquanto outra pessoa levanta a parte frontal da
Estrutura (1), fixe o Estabilizador Frontal (63) à
Estrutura com dois Parafusos M10 x 68mm (34).
2. Enquanto outra pessoa levanta a parte traseira
da Estrutura (1), fixe o Estabilizador Traseiro (9)
à Estrutura com dois Parafusos M10 x 68mm
(34).
Para além da(s) ferramenta(s) incluída(s), para
a montagem são necessárias as seguintes
ferramentas:
uma chave inglesa
uma chave de fendas Phillips
um maço de borracha
1
2
9
34
6
21
63
34
1
Orifícios
Grandes
1
21
