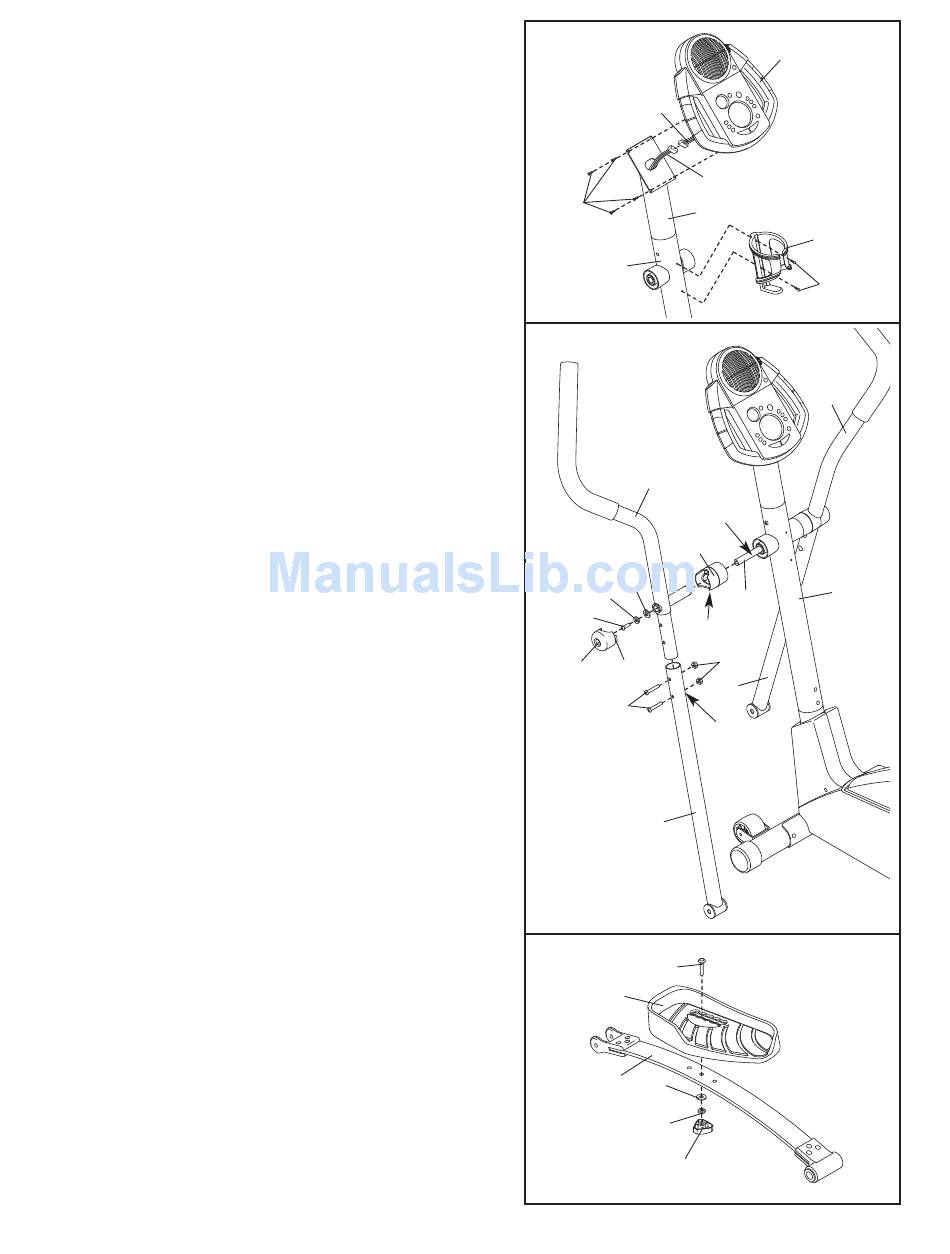

5. Enquanto a outra pessoa segura a Consola (23) na
posição mostrada, ligue a cablagem da Consola à
Cablagem de Extensão (44). Introduza a cablagem em
excesso na Extensão da Barra Vertical (73).
Fixe a Consola (23) à Extensão da Barra Vertical (73)
com quatro Parafusos M4 x 16mm (52). Tenha cuida-
do para não trilhar a cablagem.
Fixe o Suporte para a Garrafa de Água (65) à Barra
Vertical (2) com dois Parafusos M4 x 19mm (86).
6. Identifique o Manípulo Esquerdo (6), que está marcado
com um autocolante. Introduza o Manípulo Esquerdo
numa das Barras Inferiores do Manípulo (5); certifique-
se de que a Barra Inferior do Manípulo está virada
de tal forma que os orifícios hexagonais se apresen-
tam voltados para o lado indicado. Fixe o Manípulo
Esquerdo à Barra Inferior do Manípulo com dois Pinos
Roscados de Cabeça Redonda M8 x 45mm (50) e duas
Contraporcas Plásticas M8 (38). Certifique-se de que
as Contraporcas Plásticas estão no interior dos
orifícios hexagonais. Não aperte ainda os Pinos
Roscados de Cabeça Redonda completamente.
Introduza o Eixo de Rotação (7) na Barra Vertical (2) e
centre o Eixo de Rotação. Aplique uma quantidade
generosa de massa lubrificante nas duas extremidades
do Eixo de Rotação.
Rode o Espaçador do Manípulo (47), de modo a que a
pequena seta existente no Espaçador fique a apontar
para o chão, e coloque-o no poste do Manípulo
Esquerdo (6). Em seguida, encaixe o Manípulo
Esquerdo no Eixo de Rotação (7).
Faça deslizar uma Anilha do Manípulo (55) e uma
Anilha Ondulada (43) num Parafuso com Plástico M8 x
25mm (56) e aperte o Parafuso com Plástico no Eixo de
Rotação (7). Em seguida, prima as patilhas de uma
Tampa do Manípulo (46) para dentro do Espaçador da
Barra Vertical (48).
Monte o Manípulo Direito (8) e a outra Barra Inferior do
Manípulo (5) da mesma forma.
7. Identifique a Mola do Pedal (11) esquerdo, que está
marcado com um autocolante. Fixe o Pedal Esquerdo
(13) à Mola do Pedal esquerdo com um Parafuso de
Carroçaria M10 x 30mm (80), uma Anilha M10 (78),
uma Anilha Fendida M10 (59) e um Botão do Pedal
(81) conforme mostrado. Nota: O pedal Esquerdo pode
ser fixado em várias posições, utilizando as cinco
posições do Pedal Esquerdo e os três orifícios da Mola
do Pedal.
Fixe o Pedal Direito (não é mostrado) da mesma forma.
Certifique-se de que os dois Pedais estão no mesmo
orifício e na mesma posição do pedal.
