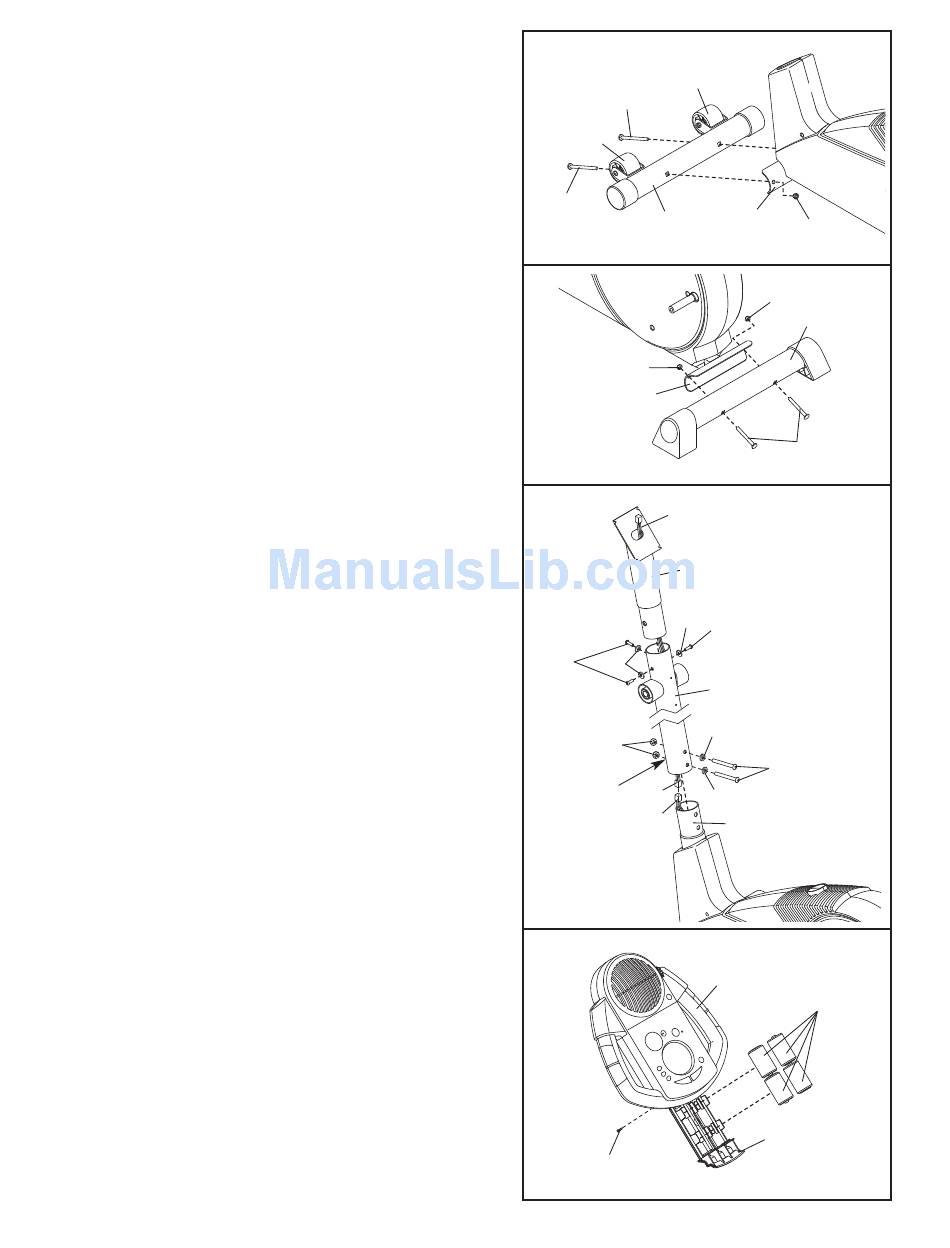

1. Identifique o Estabilizador Frontal (10). Enquanto a
outra pessoa levanta a parte da frente da Estrutura
(1), fixe o Estabilizador Frontal à Estrutura com dois
Parafusos de Carroçaria M10 x 75mm (34) e duas
Contraporcas Plásticas M10 (33). Certifique-se de
que o Estabilizador Frontal está virado de forma a
que as Rodas (22) não toquem no chão.
2. Enquanto a outra pessoa levanta a parte de trás da
Estrutura (1), fixe o Estabilizador Posterior (9) à
Estrutura com dois Parafusos de Carroçaria M10 x
75mm (34) e duas Contraporcas Plásticas M10 (33).
3. Enquanto a outra pessoa segura a Barra Vertical (2)
na posição mostrada, ligue a Cablagem de Extensão
(44) à Cablagem (79). Puxe a extremidade superior
da Cablagem de Extensão, com cuidado, para elim-
inar qualquer folga, e faça deslizar a Barra Vertical
para a encaixar na Estrutura (1). Tenha cuidado para
não trilhar a Cablagem. Fixe a Barra Vertical com
dois Pinos Roscados com Cabeça Redonda M10 x
72mm (84), dois Anilhas Fendidas M10 (59), e duas
Contraporcas Plásticas (33).
Introduza a extremidade superior da Cablagem de
Extensão (44) através da Extensão da Barra Vertical
(73). Segurando a extremidade superior da
Cablagem de Extensão, introduza a Extensão da
Barra Vertical na Barra Vertical (2). Tenha cuidado
para não trilhar a Cablagem de Extensão. Fixe a
Extensão da Barra Vertical de três Parafusos de
Cabeça Redonda M10 x 25mm (67) e três Anilhas
Fendidas M10 (59). Certifique-se de que as
Contraporcas Plásticas estão no interior dos orifí-
cios hexagonais.
4. A Consola (23) requer quatro pilhas D de 1,5V (não
incluídas); recomendam-se pilhas alcalinas. Remova o
parafuso indicado do compartimento das pilhas e
abra-o. Instale quatro pilhas no compartimento das pil-
has; certifique-se de que as pilhas estão orien-
tadas conforme indicado pelas marcações no inte-
rior do compartimento das pilhas. Feche o compar-
timento das pilhas e volte a apertar o parafuso. Nota:
Quando as pilhas estão correctamente instaladas, a
ventoinha é activada por momentos.
