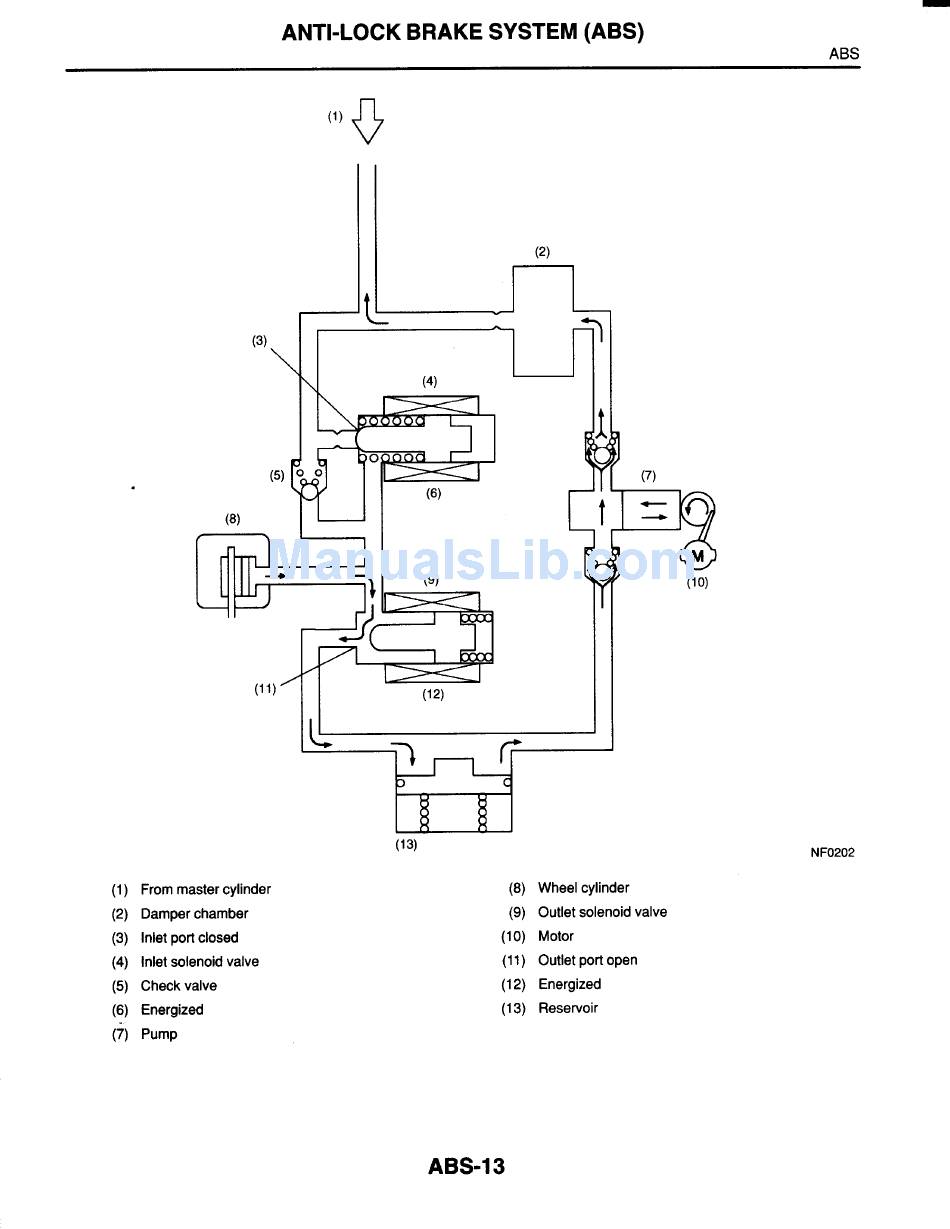

ANTI-LOCK BRAKE SYSTEM (ABS)
ABS
(1 )
From master cylinder
(2) Damper chamber
(3) Inlet port closed
(4) Inlet solenoid valve
(5) Check valve
(6) Energized
(7) Pump
t
NF0202
(8) Wheel cylinder
(9) Outlet solenoid valve
(10) Motor
(11)
Outlet port open
(1 2) Energized
(1
3) Reservoir
ABS-1 3
