Technical Specifications; Hinweise Zur Installation Technische Daten - Side-Power SH 100/185 T Installation And User Manual

Port side
SH100/185T SP220HYD SP300HYD SP550HYD
Light duty thrust [kg] 100
Heavy duty thrust [kg] 80
A [mm] 185
B [mm] 215
C [mm] 200
min.
D [mm] 170
D [mm] 340
recommended
E [mm] 6
min.
E [mm] 8
max.
F [mm] 165
G [mm] 256
H [mm]
max.
Hydraulic power [kW] 8,1
Propeller output [kW] 6,5
Gear oil capacity [ml] ---
Note: E wall thickness of a standard Sidepower tunnel
min.:
E maximum wall thickness when using other GRP,
max.:
steel or aluminium tunnels

Technical specifications

GB
Motor: Hydraulic type (specifications above)
Gear house: Seawater resistant bronze
Gears: Hardened precision gears
Lubrication: Oil bath from tank (gear oil EP 90)
Bearings: Angular contact ball bearing at propellershaft and
combination of ball bearing and needle bearing
at driveshaft.
Material: Seawater resistant bronze, protected with
zinc anode
Motor bracket: Seawaterresistant aluminium
Tunnel: Cross spun with rowing G.R.P tunnel
Steel & aluminum tunnels available at request.
Propellers: Symmetrical 4 blade kaplan propeller, fibreglass
reinforced composite.
SH100/185T: 5-blade skew " Q-PROP"
Control panel: Not supplied as standard
Safety: Flexible coupling between hydraulic-motor and
driveshaft protects gearsystem if propeller gets
jammed.
E
Starboard side
M E T R I C M E T R I C M E T R I C
M E T R I C M E T R I C
220 300 550
200 270 500
250 300 386
235 245 369
250 300 380
300 300 500
600 600 750
7 10 750
10 13 10
195 195 298
360 420 540
18,7 23 42,3
15 18,4 33
200 250 ---
SH100/185T - SP 220 HYD - SP 300 HYD - SP 550 HYD

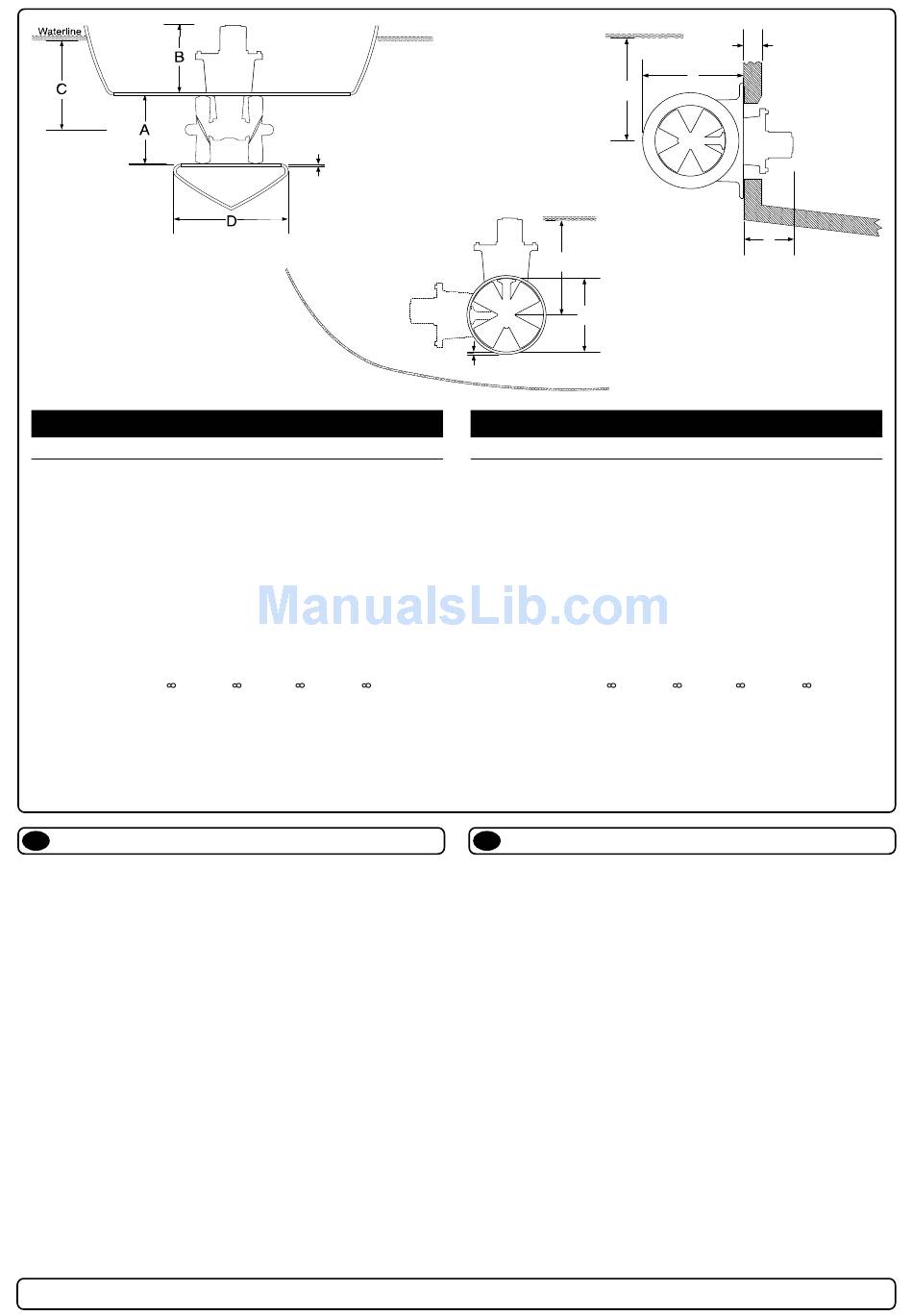

Waterline
C
Waterline
C
A
E
SH100/185T SP220HYD SP300HYD SP550HYD
Light duty thrust [lbs] 220
Heavy duty thrust [lbs] 176
A [in] 7,28
B [in] 8,50
C [in] 7,87
min.
D [in] 6,70
D [in] 13,4
recommended
E [in] 0,24
min.
E [in] 0,31
max.
F [mm] 6,5
G [mm] 10,1
H [mm]
max.
Hydraulic power [Hp] 10,9
Propeller output [Hp] 8,7
Gear oil capacity [fl.oz] ---
Note: E wall thickness of a standard Sidepower tunnel
min.:
E maximum wall thickness when using other GRP,
max.:
steel or aluminium tunnels
Technische Daten
D
Motor: Hydraulisch (Technische Daten s.o.)
Getriebegeh.: Seewasserbeständige Bronze
Zahnräder: Gehärtete Präzisionsteile
Schmierung: Ölbad (Getriebeöl EP 90)
Lager: Winkelkontaktkugellager an der Propellerachse,
Kombination von Kugel- und Nadellager an der
Antriebsachse.
Material: Seewasserbeständige Bronze, durch Zink-
anoden vor Korrosion geschützt.
Motorhalterung: Seewasserbeständiges Aluminium
Tunnel: Glasfibertunnel (Kreuzgewebe)
Stahl- & Aluminiumtunnel auf Anfrage.
Propeller: Symmetrische, 4 flügelige Kaplanpropeller aus
Glasfiberverbundmaterial.
Steuerpanel: Nicht im Lieferumfang enthalten
Sicherheit: Elastische Kupplung zwischen hydraulischem
Motor und Getriebeachse als Schutz, wenn der
Propeller blockiert ist.
