WARNING:
The two power cord wires must be kept separate while the power supply
is plugged in. Remove power before wiring.
AVERTISSEMENT : Les deux cordons d'alimentation doivent être tenus à l'écart l'un
de l'autre quand l'alimentation est branchée. Couper l'alimentation avant de faire
l'installation électrique.
ATTENTION:
•
The length of the exposed wires in the stripping process is critical. The ideal length
is 3/16 inches (5 mm). Any longer and the exposed wires may touch, causing a
short circuit between them. Any shorter and the wires can be easily pulled out even
if tightly fastened by the captive screws.
•
La longueur des câbles exposés est primordiale lorsque l'on entreprend de les
dénuder. La longueur idéale est de 5 mm (3/16 inches). S'ils sont un peu plus
longs, les câbles exposés pourraient se toucher et provoquer un court circuit. S'ils
sont un peu plus courts, ils pourraient sortir, même s'ils sont attachés par les vis
captives.
•
Do not tin the wire leads before installing into the connector. Tinned wires are not
as secure in the connector and could be pulled out.
•
Ne pas étamer les conducteurs avant de les insérer dans le connecteur. Les
câbles étamés ne sont pas aussi bien fixés dans le connecteur et pourraient être
retirés.

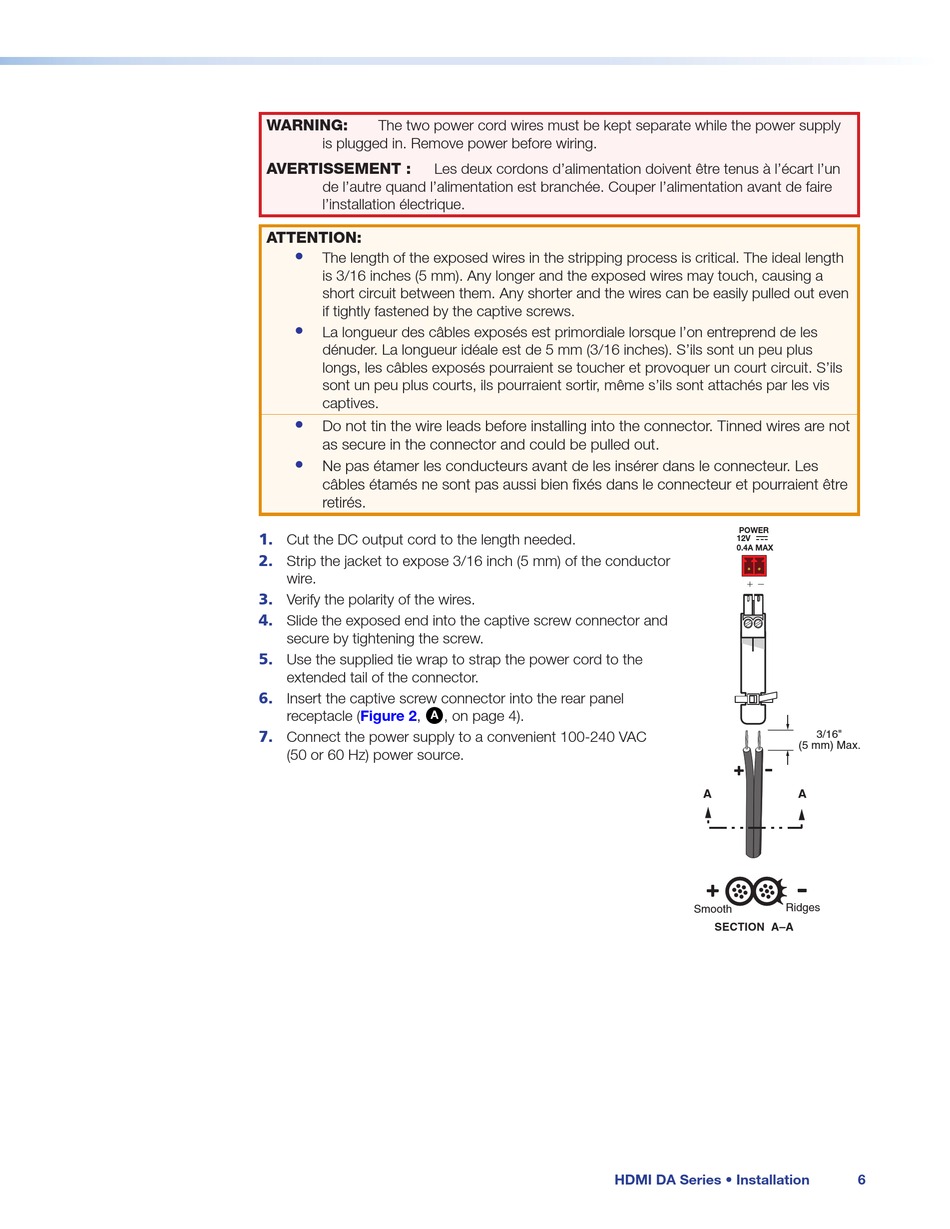

1.
Cut the DC output cord to the length needed.
2.
Strip the jacket to expose 3/16 inch (5 mm) of the conductor
wire.
3. Verify the polarity of the wires.
4. Slide the exposed end into the captive screw connector and
secure by tightening the screw.
5. Use the supplied tie wrap to strap the power cord to the
extended tail of the connector.
6.
Insert the captive screw connector into the rear panel
2,
receptacle (Figure A
7.
Connect the power supply to a convenient 100-240 VAC
(50 or 60 Hz) power source.
, on page 4).
HDMI DA Series • Installation
POWER
12V
0.4A MAX
3/16"
(5 mm) Max.
A A
Ridges
Smooth
SECTION A–A
