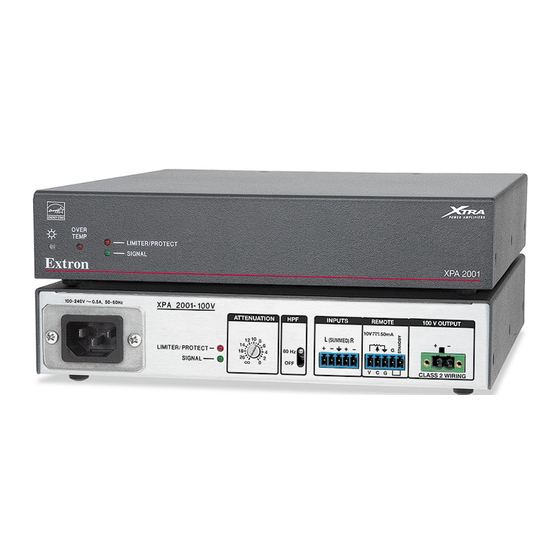

Extron electronics HPA 2001-100V Specifications

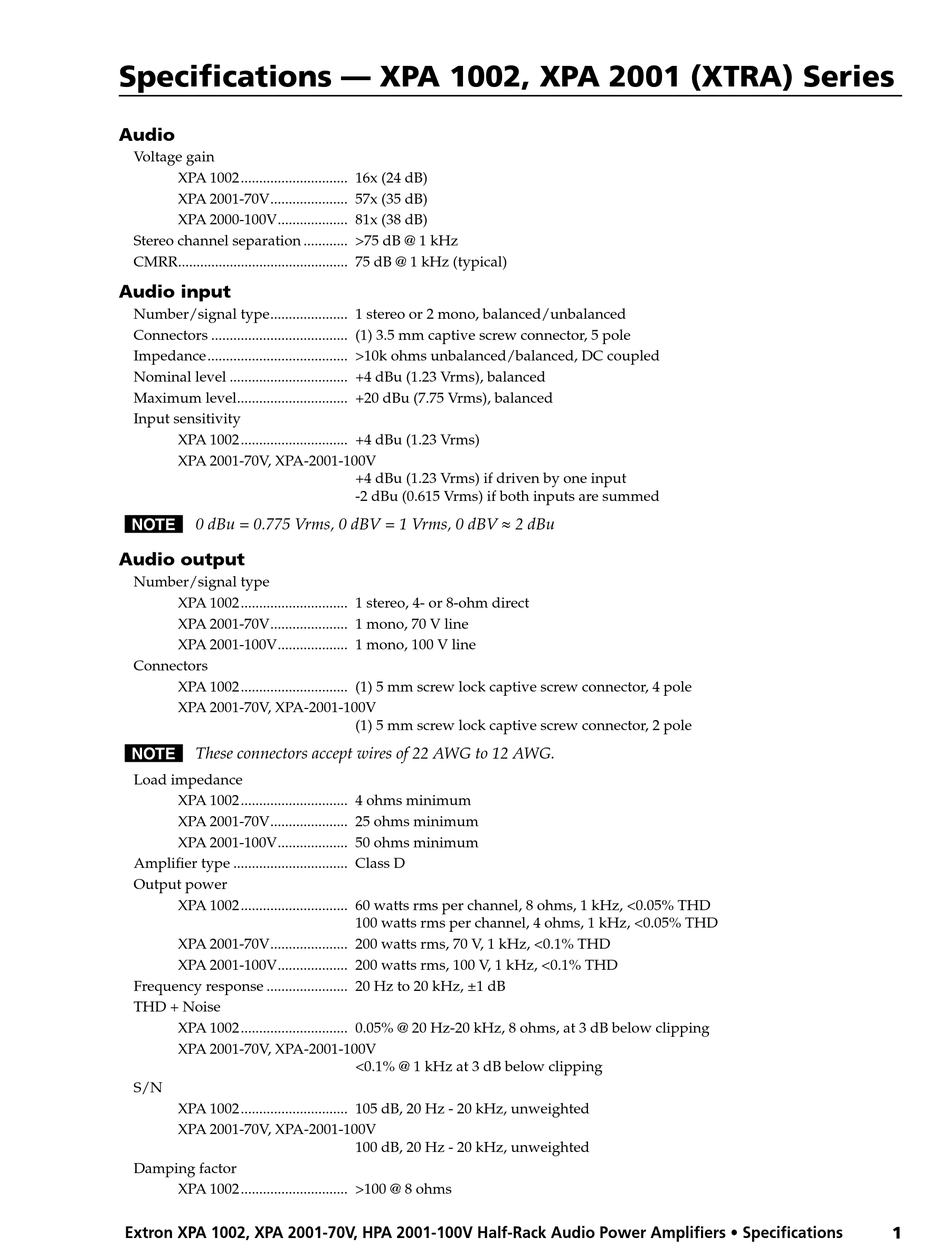

Specifications — XPA 1002, XPA 2001 (XTRA) Series

Audio

Voltage gain
XPA 1002 ����������������������������� 16x (24 dB)
XPA 2001-70V ��������������������� 57x (35 dB)
XPA 2000-100V ������������������� 81x (38 dB)
Stereo channel separation ������������ >75 dB @ 1 kHz
CMRR ���������������������������������������������� 75 dB @ 1 kHz (typical)

Audio input

Number/signal type ��������������������� 1 stereo or 2 mono, balanced/unbalanced
Connectors ������������������������������������� (1) 3�5 mm captive screw connector, 5 pole
Impedance �������������������������������������� >10k ohms unbalanced/balanced, DC coupled
Nominal level �������������������������������� +4 dBu (1�23 Vrms), balanced
Maximum level ������������������������������ +20 dBu (7�75 Vrms), balanced
Input sensitivity
XPA 1002 ����������������������������� +4 dBu (1�23 Vrms)
XPA 2001-70V, XPA-2001-100V
N 0 dBu = 0.775 Vrms, 0 dBV = 1 Vrms, 0 dBV ≈ 2 dBu

Audio output

Number/signal type
XPA 1002 ����������������������������� 1 stereo, 4- or 8-ohm direct
XPA 2001-70V ��������������������� 1 mono, 70 V line
XPA 2001-100V ������������������� 1 mono, 100 V line
Connectors
XPA 1002 ����������������������������� (1) 5 mm screw lock captive screw connector, 4 pole
XPA 2001-70V, XPA-2001-100V
N These connectors accept wires of 22 AWG to 12 AWG.

Load impedance

XPA 1002 ����������������������������� 4 ohms minimum
XPA 2001-70V ��������������������� 25 ohms minimum
XPA 2001-100V ������������������� 50 ohms minimum
Amplifier type ������������������������������� Class D

Output power

XPA 1002 ����������������������������� 60 watts rms per channel, 8 ohms, 1 kHz, <0�05% THD
XPA 2001-70V ��������������������� 200 watts rms, 70 V, 1 kHz, <0�1% THD
XPA 2001-100V ������������������� 200 watts rms, 100 V, 1 kHz, <0�1% THD
Frequency response ���������������������� 20 Hz to 20 kHz, ±1 dB

THD + Noise

XPA 1002 ����������������������������� 0�05% @ 20 Hz-20 kHz, 8 ohms, at 3 dB below clipping
XPA 2001-70V, XPA-2001-100V

S/N

XPA 1002 ����������������������������� 105 dB, 20 Hz - 20 kHz, unweighted
XPA 2001-70V, XPA-2001-100V

Damping factor

XPA 1002 ����������������������������� >100 @ 8 ohms
Extron XPA 1002, XPA 2001-70V, HPA 2001-100V Half-Rack Audio Power Amplifiers • Specifications
+4 dBu (1�23 Vrms) if driven by one input
-2 dBu (0�615 Vrms) if both inputs are summed
(1) 5 mm screw lock captive screw connector, 2 pole
100 watts rms per channel, 4 ohms, 1 kHz, <0�05% THD
<0�1% @ 1 kHz at 3 dB below clipping
100 dB, 20 Hz - 20 kHz, unweighted
