Outillage et pièces
Rassembler les outils et pièces nécessaires avant de commencer
l'installation. Lire et suivre les instructions de sécurité fournies
avec les outils indiqués ici.
Outillage nécessaire
Mètre-ruban
Tournevis à lame plate
Tournevis Phillips
Niveau
Perceuse manuelle ou
électrique
Pince multiprise ordinaire
Clé à tube
Clé mixte de
"
Pièces nécessaires
Un connecteur de conduit (homologation UL ou CSA)
Un serre-fils homologué UL
Pièces fournies
Vérifier que toutes les pièces sont présentes.

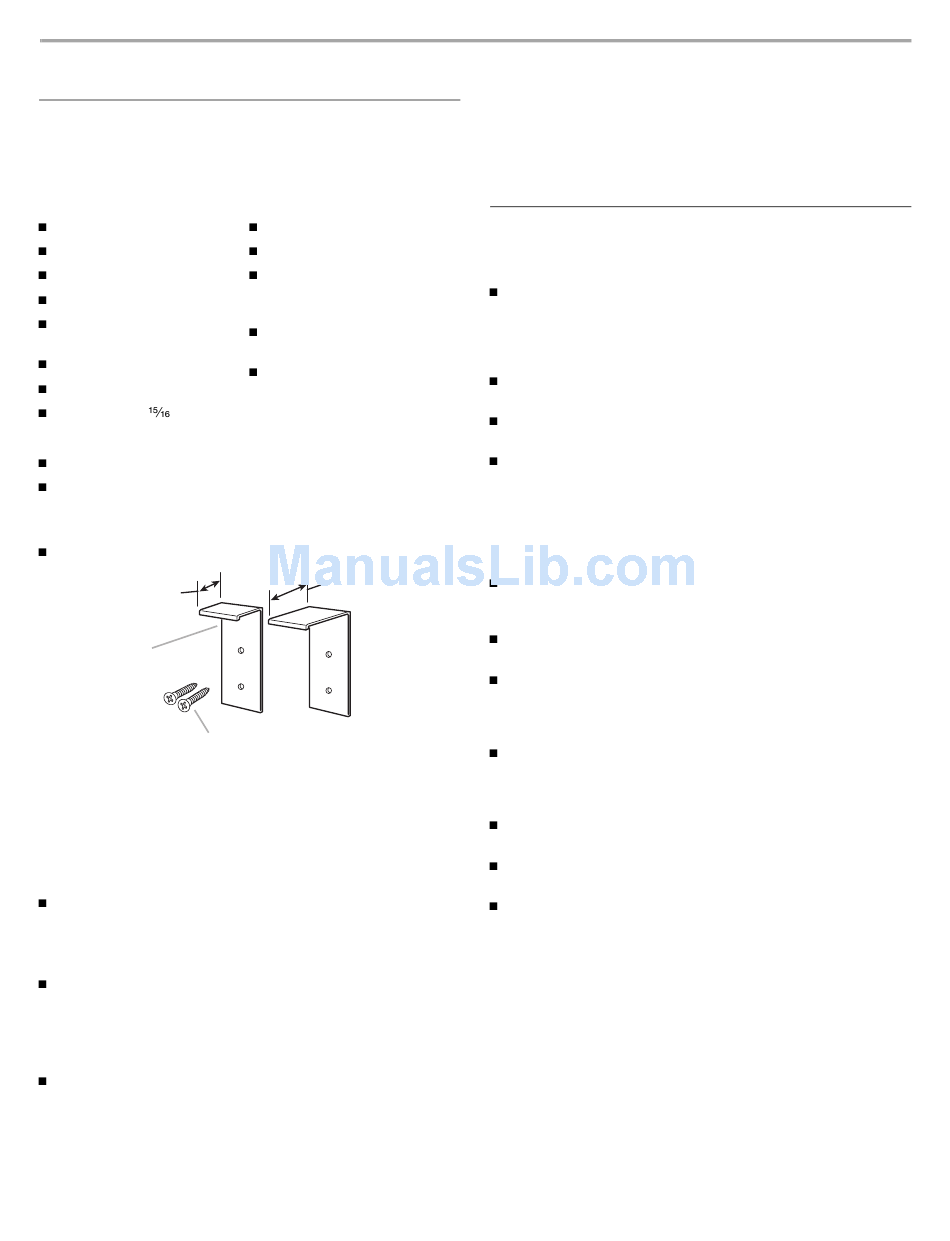

Trousse de bride antibasculement
1"
(2,5 cm)
A
B
A. Bride antibasculement
B. Vis à tête Phillips n° 10 x 2" (2)
REMARQUE : Les brides doivent être solidement fixées au
poteau mural. La profondeur du mur peut nécessiter des vis plus
longues pour l'ancrage de la bride dans le mur. Des vis plus
longues sont disponibles auprès de votre quincaillerie locale. Voir
la section "Bride antibasculement".
Dosseret et vis de fixation (7).
REMARQUE : Le dosseret inclus avec la cuisinière doit être
installé en cas d'installation à moins de 5" (12,7 cm) de la
cloison arrière combustible.
Garniture en îlot et vis de fixation (3).
REMARQUE : La garniture en îlot incluse avec la cuisinière
peut être utilisée en cas d'installation à 5" (12,7 cm) d'une
cloison arrière combustible ou à 0" (0 cm) d'une cloison
arrière non-combustible.
Trousse de conversion pour l'alimentation au propane
REMARQUE : La table de cuisson est conçue pour une
utilisation au gaz naturel. Pour effectuer la conversion pour
une alimentation au propane, voir les instructions de
conversion de gaz fournies dans le sachet de documentation.

EXIGENCES D'INSTALLATION

Marqueur ou crayon
Ruban adhésif de masquage
Composé d'étanchéité des
raccords filetés - résistant
au propane
Solution non-corrosive de
détection des fuites
Détecteur magnétique de vis
1¾"
(4,4 cm)
Vérifier les codes locaux et consulter le fournisseur de gaz.
Vérifier l'alimentation en gaz et l'alimentation électrique
existantes. Voir les sections "Spécifications électriques" et
"Spécifications de l'alimentation en gaz".
Toutes les connexions électriques doivent être effectuées par un
électricien qualifié et certifié.

Exigences d'emplacement

IMPORTANT : Respecter tous les codes et règlements en
vigueur. Ne pas obstruer le flux de combustion et la ventilation.
C'est à l'installateur qu'incombe la responsabilité de
respecter les distances de séparation, spécifiées sur la
plaque signalétique de l'appareil. La plaque signalétique des
numéros de modèle et de série est située sur sur la surface
verticale à droite du cadre de la porte du four.
Il est recommandé qu'une hotte de cuisinière de 600 CFM
soit installée au-dessus de la cuisinière.
Dans le cas d'une cuisinière encastrée, l'enceinte doit
recouvrir complètement les côtés et l'arrière de la cuisinière.
Afin de supprimer le risque de brûlures ou d'incendie en se
penchant au-dessus des unités de surface chauffées, le
rangement en armoire au-dessus des unités de chauffage
doit être évité. Si le rangement en armoire est envisagé, le
risque peut être réduit par l'installation d'une hotte de cuisine
opérant horizontalement sur un minimum de 5" (12,7 cm)
au-delà du bas des placards.
Toutes les ouvertures dans le mur ou le plancher de
l'emplacement d'installation de la cuisinière doivent être
scellées.
Ne pas réaliser un scellement entre la cuisinière et les
placards latéraux.
Respecter les dimensions indiquées pour la cavité
d'installation entre les placards. Ces dimensions tiennent
compte des valeurs minimales des dégagements de
séparation.
La bride antibasculement murale doit être installée. Pour
l'installation de la bride antibasculement expédiée avec la
cuisinière, voir la section "Installation de la bride
antibasculement".
Une source d'électricité avec liaison à la terre est nécessaire.
Voir la section "Spécifications électriques".
Une source de gaz adéquate doit être disponible. Voir la
section "Spécifications de l'alimentation en gaz".
Contacter un installateur de revêtement de sol qualifié, qui
pourra déterminer si le revêtement de sol peut résister à une
température d'au moins 200°F (93°C). Dans le cas de
l'installation de la cuisinière sur de la moquette, placer sous la
cuisinière une plaque d'appui isolée, ou une plaque de
contreplaqué de ¼" (0,64 cm).
IMPORTANT : Les matériaux de certains placards et certains
matériaux de construction ne sont pas conçus pour résister à la
chaleur générée par le four durant la cuisson au four ou
l'autonettoyage. Consulter le constructeur de la maison ou le
fabricant des placards pour déterminer si les matériaux utilisés
pourraient subir un changement de couleur, une déstratification
ou d'autres dommages.
15
