Résidence mobile - Spécifications additionnelles à
respecter lors de l'installation
L'installation de cette cuisinière doit être conforme aux
dispositions de la norme Manufactured Home Construction and
Safety Standard, Title 24 CFR, Part 3280 (anciennement Federal
Standard for Mobile Home Construction and Safety, Title 24,
HUD Part 280). Lorsque cette norme n'est pas applicable,
l'installation doit satisfaire aux critères de la norme Standard for
Manufactured Home Installations, ANSI A225.1/NFPA 501A ou
les dispositions des codes locaux.
Au Canada, l'installation de cette cuisinière doit satisfaire aux
stipulations de la version la plus récente de la norme CAN/CSA-
A240, ou des codes locaux en vigueur.
Autres critères à respecter pour une installation en résidence
mobile :
Dans le cas de l'installation de cette cuisinière dans une
résidence mobile, la cuisinière doit être fixée au plancher
durant tout déplacement du véhicule. Toute méthode de
fixation de la cuisinière est adéquate dans la mesure où elle
satisfait aux critères des normes mentionnées ci-dessus.

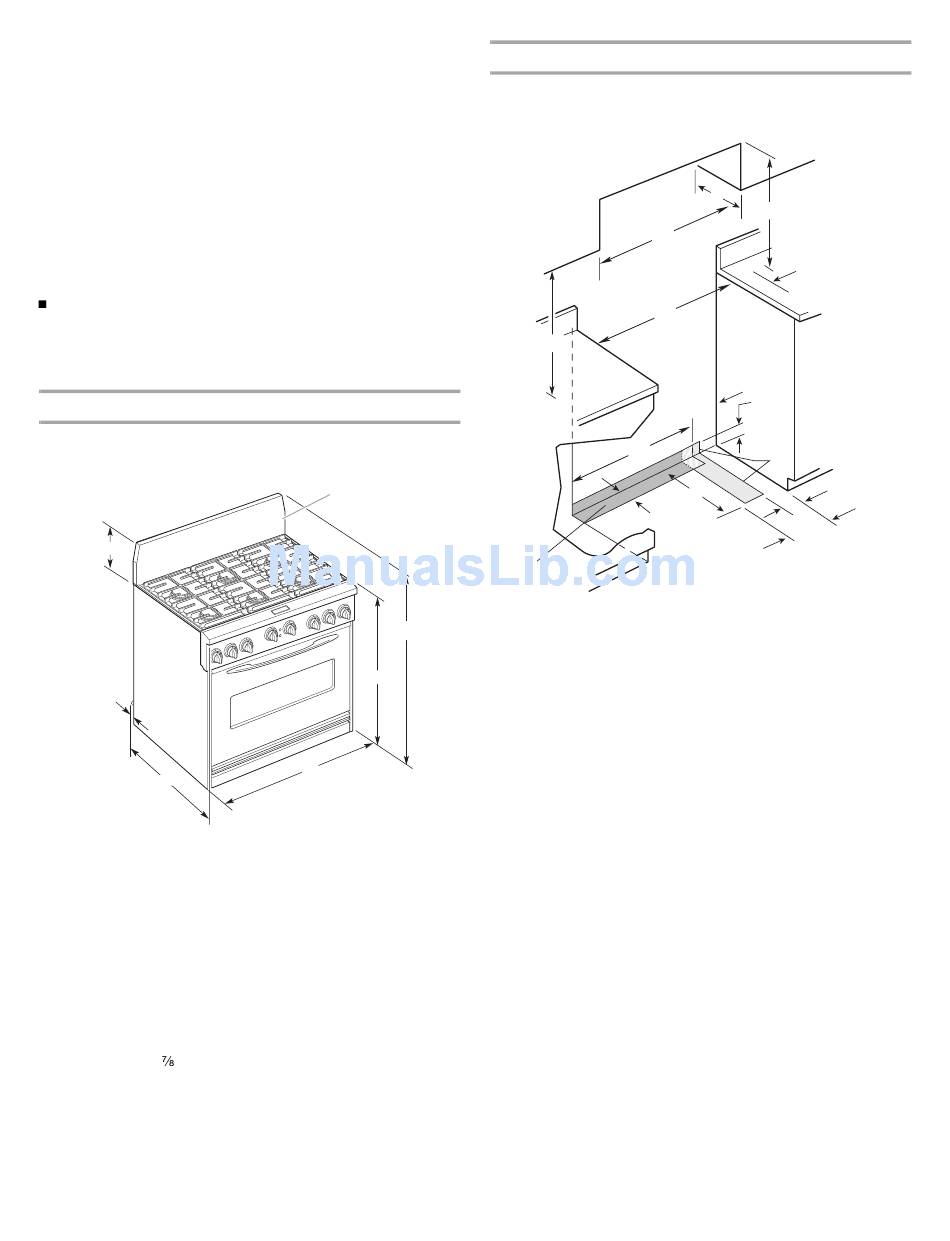

Dimensions de l’appareil
A
G
B
C
F
D
E*
A. Dosseret (exigé pour certaines installations)
B. Hauteur hors-tout 45" (114,3 cm)
C. Hauteur de la table de cuisson 36"
(91,4 cm) avec pieds dévissés de ¾ de tour
D. 36" (91,4 cm) de largeur
E. 26½" (67,3 cm) de largeur (tableau de
commande inclus)*
F. Butée d'espacement de ¼" (0,64 cm)
G. Hauteur du dosseret 9¼" (23,5 cm)
*Dans le cas d'une installation entre des placards de 24" (61 cm)
avec plan de travail de 25" (63,5 cm), l'avant de la porte du four
sera en saillie de 1⁷⁄₈" (4,8 cm) au-delà de la façade des placards
de 24" (61 cm).
Dégagements de séparation à respecter
Les dimensions de l’espace d’installation entre les placards sont
valides pour l’installation entre des placards de 24" (61 cm) avec
plan de travail de 25" (64 cm) à hauteur de 36" (91,4 cm).
O
**
M
N
L
K
A
J
I
B
H
E
D
G
F
C*
A. 18" (45,7 cm) entre placard mural et plan de travail
B. 28" (71,1 cm)
C. Placer la boîte de connexion dans cette zone ombrée,
voir la REMARQUE*
D. 4" (10,2 cm)
E. 20" (50,8 cm)
F. 12" (30,5 cm)
G. 5½" (14 cm)
H. Placer la canalisation de gaz dans cette zone ombrée
I. 3½" (8,9 cm)
J. 8" (20,3 cm)
K. 36¼" (92,1 cm)
L. Dégagement de 4" (10,2 cm) minimum entre les deux côtés
de la cuisinière et la paroi latérale ou toute autre matière
combustible
M. Pour la distance libre minimale vers la partie supérieure de
la cuisinière, voir la REMARQUE**
N. Largeur min. des placards muraux 36" (91,4 cm)
O. Profondeur max. des placards muraux 13" (33 cm)
*REMARQUE : Pour installation au Canada, il est nécessaire de
faire pivoter la prise de 90°.
**REMARQUE : Distance de séparation de 42" (106,7 cm) ou
plus lorsque le fond d'un placard de bois ou de métal est
protégé par une planche ignifugée d'au moins ¼" (0,64 cm)
recouverte d'une feuille métallique d'épaisseur égale ou
supérieure à : acier calibre 28 MSG, acier inoxydable 0,015"
(0,4 mm), aluminium 0,024" (0,6 mm), ou cuivre 0,020" (0,5
mm).
Distance de séparation de 48" (121,9 cm) ou plus entre le
dessus de la table de cuisson et le fond d'un placard de bois
ou de métal non protégé.
En cas d'installation d'une hotte au-dessus de la cuisinière,
suivre les instructions fournies avec la hotte concernant les
dimensions de dégagement à respecter au-dessus de la
surface de la table de cuisson.
