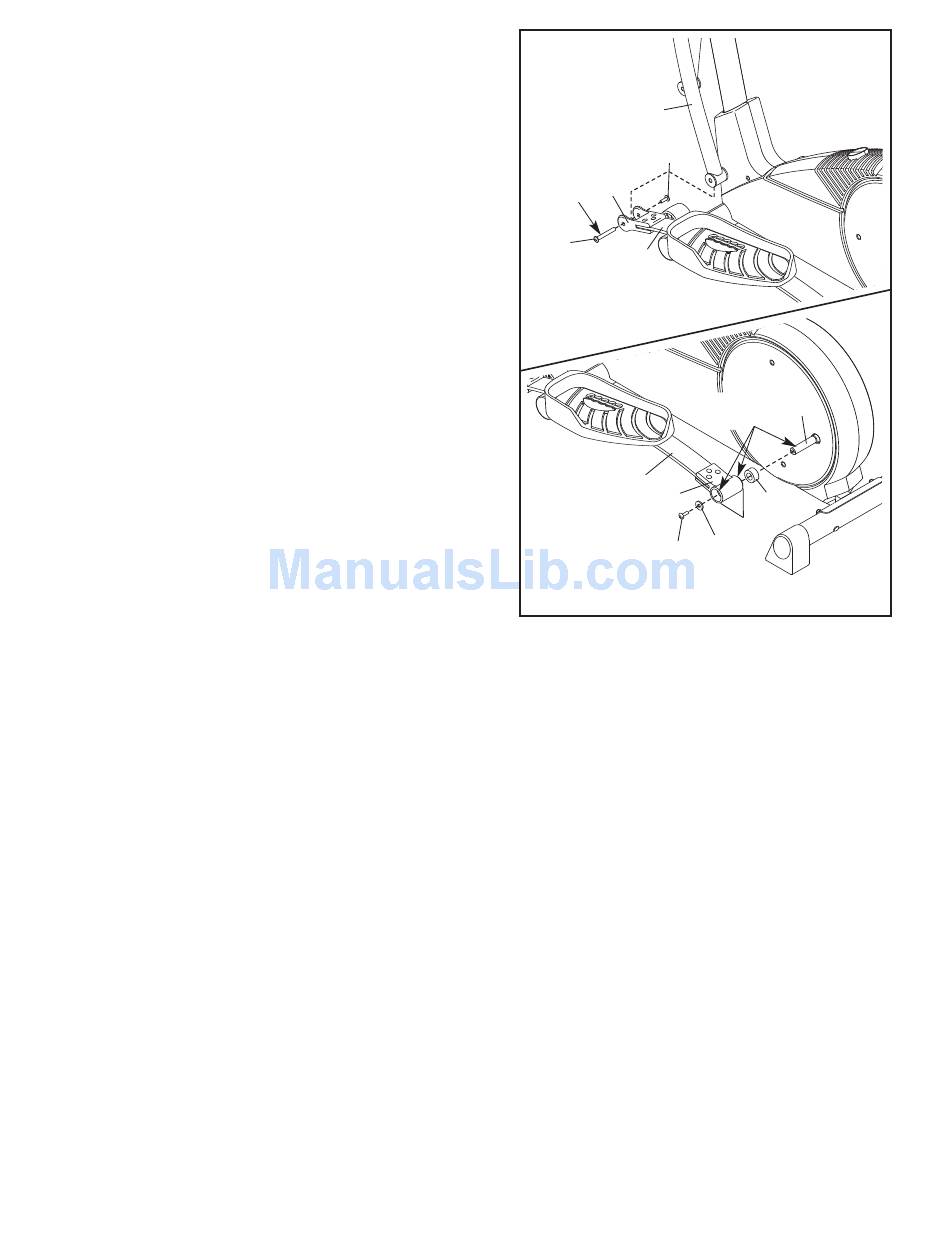

8. Identifique o Suporte de Mola Posterior Esquerdo (12)
na Mola do Pedal esquerdo (11). Aplique uma peque-
na quantidade de massa lubrificante dentro das
Buchas do Braço do Pedal (37) no Suporte de Mola
Posterior Esquerdo e no eixo na Barra de Apoio do
Disco esquerda (16). Faça deslizar um Espaçador de
Mola (63) para o eixo; certifique-se de que o
Espaçador de Mola está virado de forma a que o
lado plano esteja virado para o aparelho elíptico.
Em seguida, faça deslizar o Suporte de Mola Posterior
Esquerdo para o eixo. Faça deslizar uma Anilha de
Suporte de Mola (35) para um Parafuso com Plástico
M10 x 27mm (40) e aperte o Parafuso com Plástico de
encontro ao eixo.
Em seguida, segure na extremidade inferior da Barra
Inferior do Manípulo esquerdo (5) dentro do Apoio de
Mola Frontal (76) na Mola do Pedal esquerdo (11).
Aplique massa lubrificante a um Conjunto de Parafusos
M10 (74). Fixe a Barra Inferior do Manípulo ao Apoio de
Mola Frontal com o Conjunto de Parafusos. Não aperte
demasiado o Conjunto de Parafusos; a Barra
Inferior do Manípulo deve rodar livremente.
Fixe o Mola do Pedal direito (não apresentada) ao
lado direito do aparelho elíptico da mesma forma.
Consulte o passo 7. Aperte os Pinos Roscados de
Cabeça Redonda M8 x 45mm (50).
9. Certifique-se de que todas as peças da bicicleta elíptica ficam devidamente apertadas. Nota: poderá
sobrar algum material depois de concluída a montagem. Para proteger o chão ou o seu revestimento,
coloque um tapete por baixo da bicicleta elíptica.
8
lubrifi-
76
cante
74
11
11
9
5
74
16
lubrificante
12
63
37
35
40
