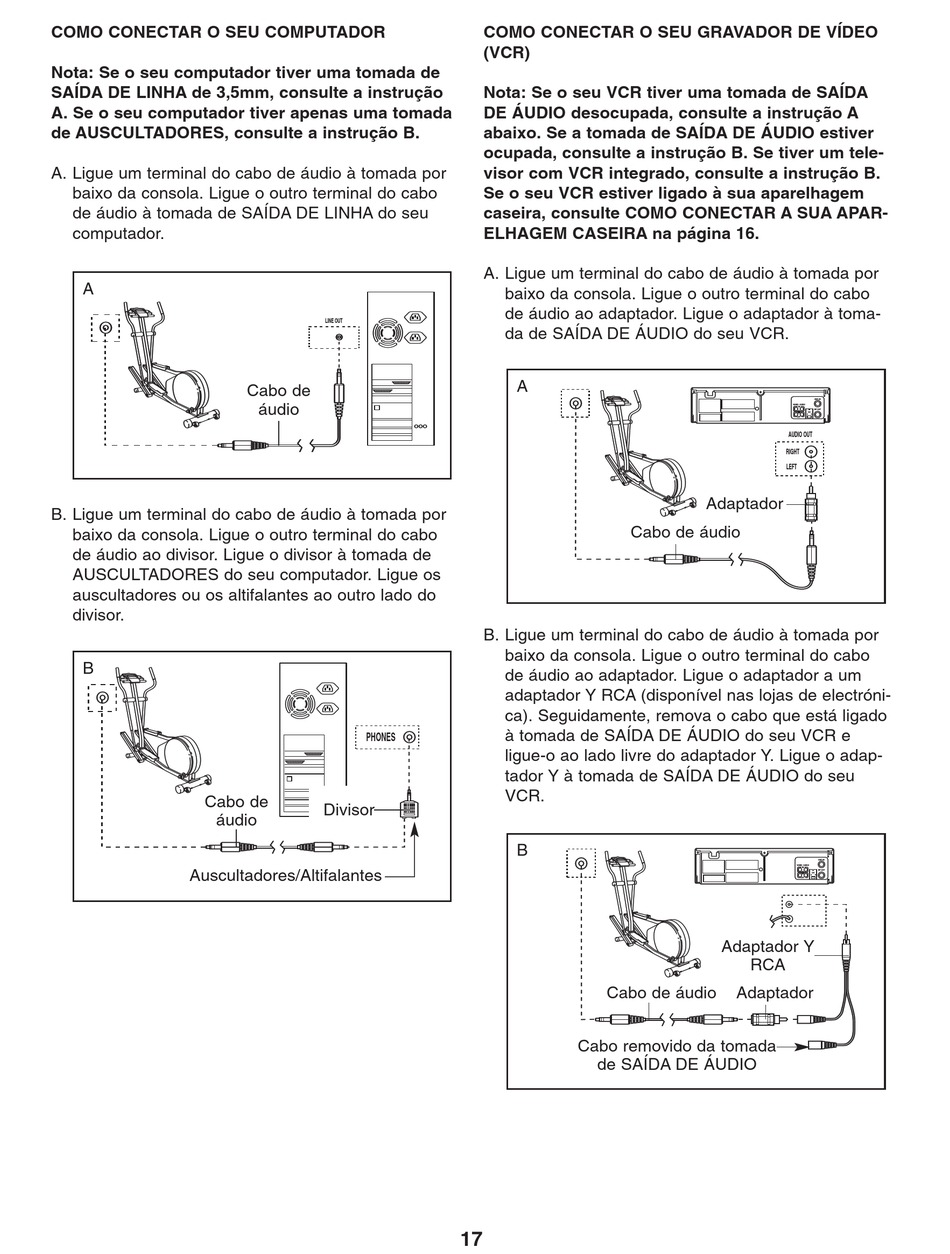

COMO CONECTAR O SEU COMPUTADOR
Nota: Se o seu computador tiver uma tomada de
SAÍDA DE LINHA de 3,5mm, consulte a instrução
A. Se o seu computador tiver apenas uma tomada
de AUSCULTADORES, consulte a instrução B.
A. Ligue um terminal do cabo de áudio à tomada por
baixo da consola. Ligue o outro terminal do cabo
de áudio à tomada de SAÍDA DE LINHA do seu
computador.
A
B. Ligue um terminal do cabo de áudio à tomada por
baixo da consola. Ligue o outro terminal do cabo
de áudio ao divisor. Ligue o divisor à tomada de
A
AUSCULTADORES do seu computador. Ligue os
auscultadores ou os altifalantes ao outro lado do
divisor.
B
Cabo de
áudio
Auscultadores/Altifalantes
LINE OUT
Cabo de
LINE OUT
áudio
A
PHONES
PHONES
Divisor
B
B
COMO CONECTAR O SEU GRAVADOR DE VÍDEO
(VCR)
Nota: Se o seu VCR tiver uma tomada de SAÍDA
DE ÁUDIO desocupada, consulte a instrução A
abaixo. Se a tomada de SAÍDA DE ÁUDIO estiver
ocupada, consulte a instrução B. Se tiver um tele-
visor com VCR integrado, consulte a instrução B.
Se o seu VCR estiver ligado à sua aparelhagem
caseira, consulte COMO CONECTAR A SUA APAR-
ELHAGEM CASEIRA na página 16.
A. Ligue um terminal do cabo de áudio à tomada por
baixo da consola. Ligue o outro terminal do cabo
de áudio ao adaptador. Ligue o adaptador à toma-
da de SAÍDA DE ÁUDIO do seu VCR.
A
Cabo de áudio
B. Ligue um terminal do cabo de áudio à tomada por
baixo da consola. Ligue o outro terminal do cabo
de áudio ao adaptador. Ligue o adaptador a um
adaptador Y RCA (disponível nas lojas de electróni-
ca). Seguidamente, remova o cabo que está ligado
à tomada de SAÍDA DE ÁUDIO do seu VCR e
ligue-o ao lado livre do adaptador Y. Ligue o adap-
tador Y à tomada de SAÍDA DE ÁUDIO do seu
VCR.
B
Cabo de áudio
Cabo removido da tomada
de SAÍDA DE ÁUDIO
17
ANT. IN
VIDEO AUDIO
IN
RF OUT
CH
3 4
OUT
AUDIO OUT
RIGHT
LEFT
ANT. IN
VIDEO AUDIO
IN
RF OUT
CH
3 4
OUT
Adaptador
AUDIO OUT
RIGHT
LEFT
A
A
ANT. IN
VIDEO AUDIO
IN
RF OUT
CH
3 4
OUT
ANT. IN
VIDEO AUDIO
IN
RF OUT
CH
3 4
OUT
Adaptador Y
RCA
Adaptador
B
B
AUDIO OUT
RIGHT
