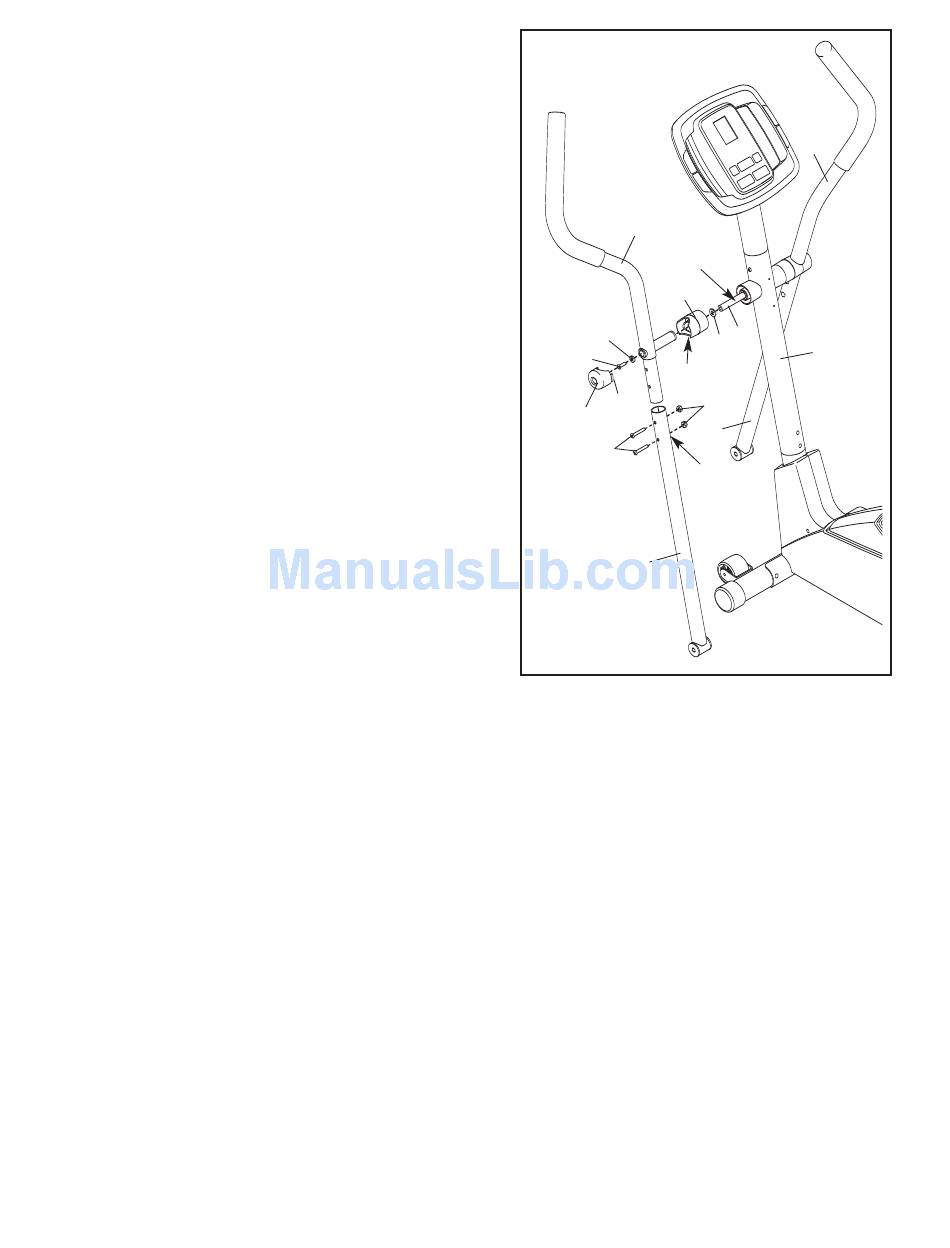

7. Identifique o Manípulo esquerdo (6), que está marca-
do com um autocolante "Left" (esquerdo). Insira o
Manípulo Esquerdo numa das Barras Inferiores do
Manípulo (5); certifique-se de que a Barra Inferior
do Manípulo está virada de forma a que os orifí-
cios hexagonais estejam do lado indicado. Fixe o
Manípulo Esquerdo com os dois Pinos Roscados de
Cabeça Redonda M8 x 45mm (50) e duas Porcas de
Poliuretano M8 (38). Certifique-se de que as Porcas
de Poliuretano se encontram dentro dos orifícios
hexagonais. Não aperte ainda os Pinos Roscados
de Cabeça Redonda.
Aplique uma camada generosa da massa lubrificante
incluída no Eixo de Rotação (7). Em seguida, aplique
massa lubrificante a duas Anilhas Onduladas (43).
Insira o Eixo de Rotação (7) na Barra Vertical (2) e
centre o Eixo de Rotação. Rode um Espaçador do
Manípulo (47) de forma a que a pequena seta no
Espaçador do Manípulo aponte para o chão e faça
deslizar o Espaçador do Manípulo para o Manípulo
Esquerdo (6). Em seguida, faça deslizar uma Anilha
Ondulada (43) para o Eixo de Rotação.
Faça deslizar o Manípulo Esquerdo (6) para o Eixo de
Rotação. Fixe o Manípulo Esquerdo com um Parafuso
com Plástico M8 x 25mm (56) e uma Anilha do Maní-
pulo (55). Em seguida, prima as patilhas numa Tampa
do Manípulo (46) para o Espaçador do Manípulo (47).
Monte o Manípulo Direito (8) e a outra Barra
Inferior do Manípulo (5) da mesma forma.
7
6
55
56
pati-
46
lhas
50
5
8
8
lubrificante
47
7
43
2
Seta
38
5
Orifícios
Hexagonais
