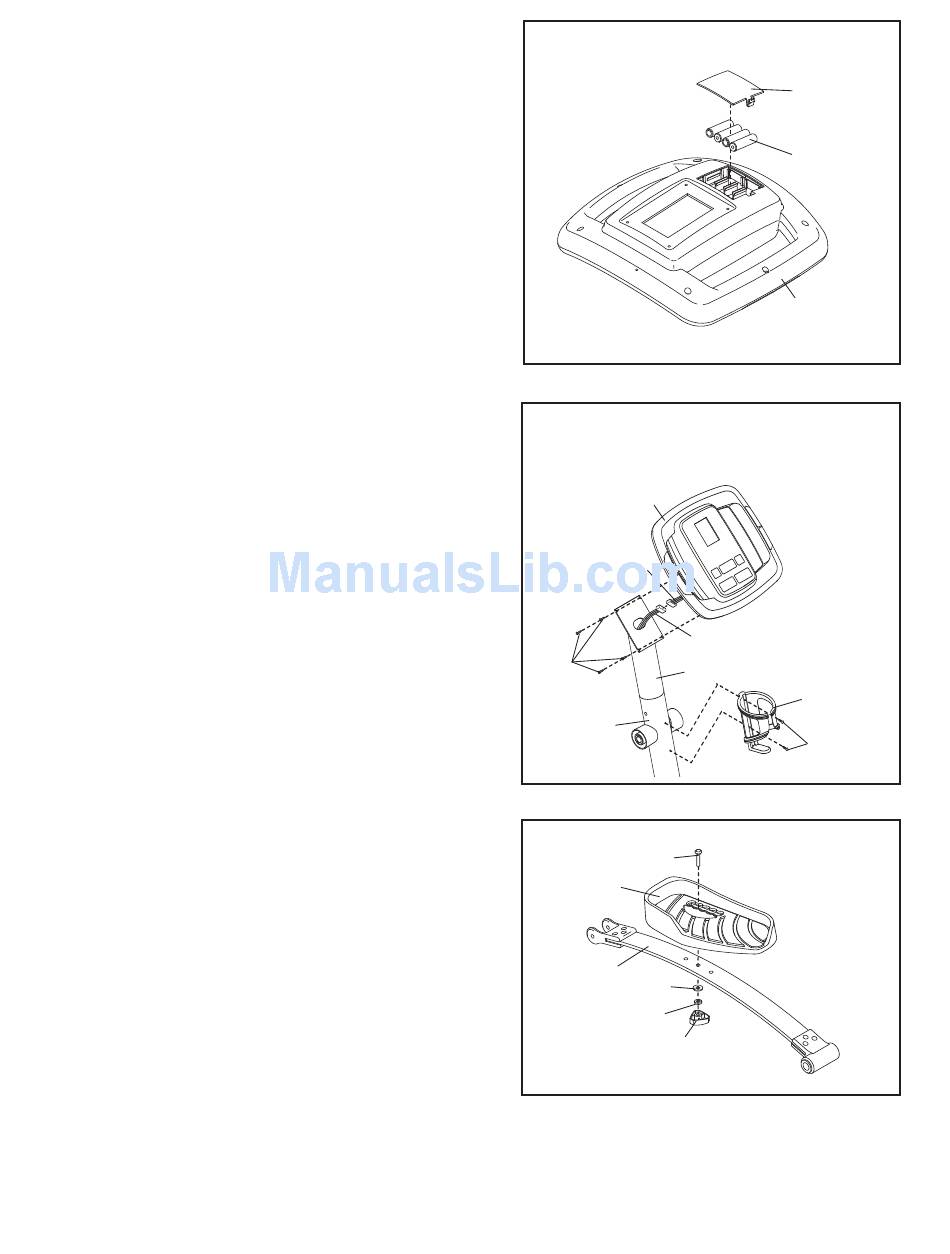

4. A Consola (23) necessita de quatro pilhas "AA";
recomenda-se a utilização de pilhas alcalinas.
Remova a cobertura das pilhas e insira quatro pilhas
no compartimento das pilhas; certifique-se de que as
baterias estão orientadas conforme indicado nos
diagramas dentro do compartimento das pilhas.
Em seguida, volte a fixar a cobertura das pilhas.
5. Enquanto outra pessoa segura na Consola (23) junto
à Extensão da Barra Vertical (73), ligue a extensão da
cablagem da consola à Extensão da Cablagem (44).
Insira o excesso da extensão da cablagem na
Extensão da Barra Vertical.
Fixe a Consola (23) à Extensão da Barra Vertical (73)
com quatro Parafusos M4 x 16mm (52). Tenha cuida-
do para evitar entalar as cablagens.
Fixe o Suporte para Garrafa de Água (65) à Barra
Vertical (2) com dois parafusos M4 x 19mm (26).
6. Identifique a Mola do Pedal esquerdo (11), que está
marcado com um autocolante "Left" (esquerdo). Fixe
o Pedal Esquerdo (13) à Mola do Pedal esquerdo
com um Parafuso de Carroçaria M10 x 30mm (80),
uma Anilha M10 (78), uma Anilha Dentada M10 (59) e
um Botão do Pedal (81), conforme indicado. Nota: O
Pedal Esquerdo pode ser fixado em diversas
posições, utilizando as cinco posições no Pedal
Esquerdo e os três orifícios na Mola do Pedal.
Fixe o Pedal Direito (não apresentado) da mesma
forma.
Certifique-se de que ambos os Pedais se encon-
tram no mesmo orifício e na mesma posição do
pedal.
4
5
Evite entalar as cablagens
23
Cablagem
52
2
6
13
11
59
7
Cobertura
das Pilhas
Pilhas
23
durante este passo.
44
73
65
26
80
78
81
