Pro-Form 800 Hr Heart Rate Control Elliptical Manual Do Utilizador page 21

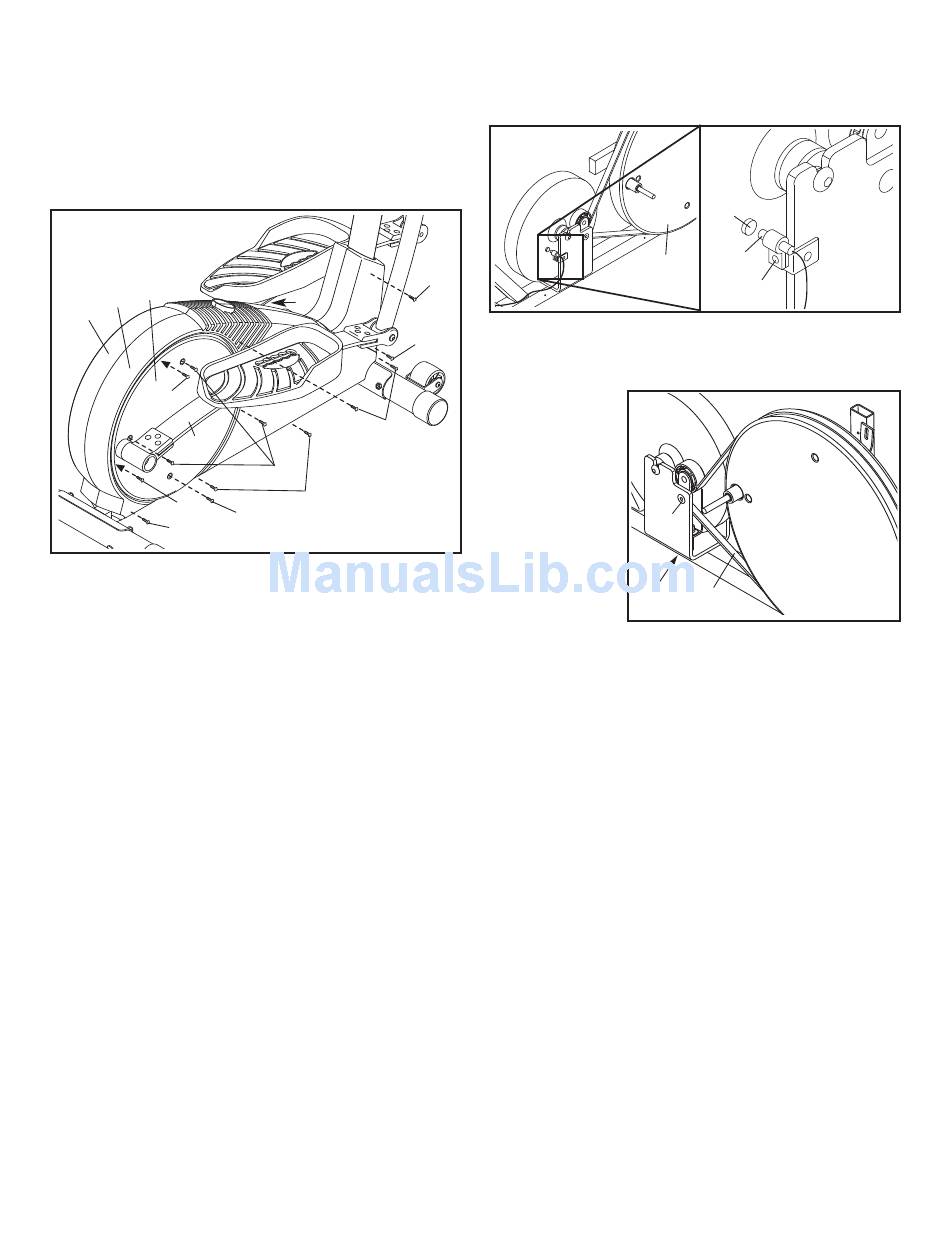

COMO AJUSTAR O INTERRUPTOR DE LÂMINA
Se a consola não apresentar um feedback correcto, o
interruptor de lâmina deve ser ajustado. Para o fazer,
deve remover as Molas dos Pedais (11), o Disco do
Pedal direito (15) e as Protecções Laterais (3, 4).
Consulte o passo 8 na página 9 e remova as Molas
dos Pedais.
15
4
3
77
11
77
64
Em seguida, remova os quatro Parafusos (51) do
Disco do Pedal direito (15) e faça deslizar o Disco do
Pedal para fora. Remova todos os Parafusos (52, 64)
da Protecção Lateral Direita (4) e os dois Parafusos
(77) da parte de baixo do Disco do Pedal e, em
seguida, remova a Protecção Lateral Direita. Remova
todos os Parafusos (52) da Protecção Lateral
Esquerda (3) e remova a Protecção Lateral Esquerda.
Em seguida, consulte a ilustração abaixo e localize o
Interruptor de Lâmina (53). Solte sem remover o
Parafuso M4 x 16mm (52) indicado. Faça deslizar o
Interruptor de Lâmina ligeiramente em direcção a ou
na direcção contrária ao Íman (58) no volante e, em
seguida, volte a apertar o Parafuso. Rode o Disco do
Pedal esquerdo (15) por um momento. Repita até a
11
64
51
52
51
consola ter um feedback correcto. Quando o
Interruptor de Lâmina estiver correctamente ajustado,
volte a fixar as Protecções Laterais (3, 4), o Disco do
Pedal esquerdo (15) e as Molas dos Pedais (11).
64
52
COMO AJUSTAR A CORREIA DE TRANSMISSÃO
Se sentir os
pedais escor-
regar enquan-
to pedala,
mesmo quan-
do a resistên-
cia estiver
ajustada para
o nível mais
elevado, pode
ser necessário
ajustar a
Correia de
Transmissão (19). Para ajustar a Correia de
Transmissão é necessário primeiro remover ambas
as protecções laterais. Consulte COMO AJUSTAR O
INTERRUPTOR DE LÂMINA à esquerda e remova as
protecções laterais.
Em seguida, solte o Pino de Cabeça Chata M8 x
22mm (68) e rode o Parafuso M10 x 60mm (62) até a
Correia de Transmissão (19) estar apertada. Quando
a Correia de Transmissão estiver apertada, aperte o
Pino de Cabeça Chata. Fixe novamente as pro-
tecções laterais.
21
58
53
15
52
68
62
19
