Pro-Form 800 Hr Heart Rate Control Elliptical Manuale D'istruzioni page 9

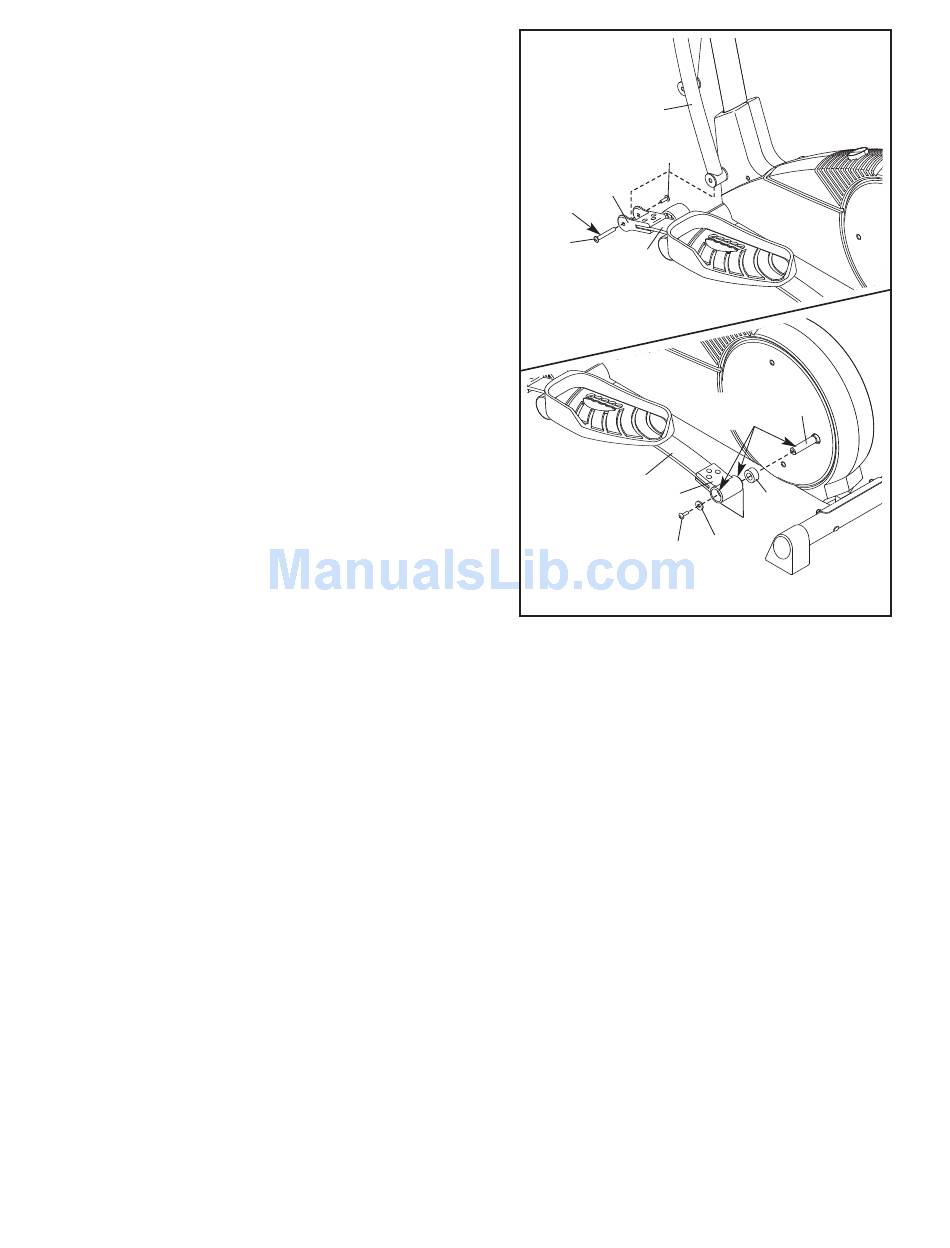

8. Localizzare la Staffa Molla Posteriore Sinistra (12)
sulla Molla Pedale sinistro (11). Applicare una piccola
quantità di lubrificante all'interno delle Boccole Braccio
Pedale (37) nella Staffa Molla Posteriore sinistra e sul-
l'asse della Barra Trasversale Disco (16). Infilare uno
Spaziatore Molla (63) sull'asse; accertare che lo
Spaziatore Molla sia orientato in modo che il lato
piatto sia rivolto verso l'attrezzo ellittico. Quindi,
infilare la Staffa Molla Posteriore Sinistra sull'asse.
Infilare una Rondella Staffa Molla (35) sopra una Vite
con Nailon M10 x 27mm (40) e serrare la Vite con
Nailon nell'asse.
Quindi, reggere l'estremità inferiore della Guaina
Manubrio sinistro (5) all'interno della Staffa Molla
Anteriore (76) sulla Molla Pedale sinistro (11).
Applicare del lubrificante a un Kit Bulloni M10 (74).
Fissare la Guaina Manubrio alla Staffa Molla Anteriore
con il Kit Bulloni. Non stringere troppo il Gruppo
Bullone; la Gamba Manubrio deve poter girare lib-
eramente.
Montare la Molla Pedale destro (non mostrata) sul
lato destro dell'attrezzo ellittico nel medesimo
modo.
Fare riferimento alla fase 7. Stringere i Bulloni a
Bottone da M8 x 45mm (50).
9. Assicurarsi che tutte le parti siano correttamente avvitate prima di utilizzare il crosstrainer ellittico.
Nota: A montaggio completato, potrebbero rimanere alcune parti inutilizzate. Proteggere il pavimento sotto il
crosstrainer ellittico con un tappeto.
