Per facilitare le fasi di montaggio leggere le
informazioni a pagina 5 prima di iniziare a
montare l'attrezzo ellittico.

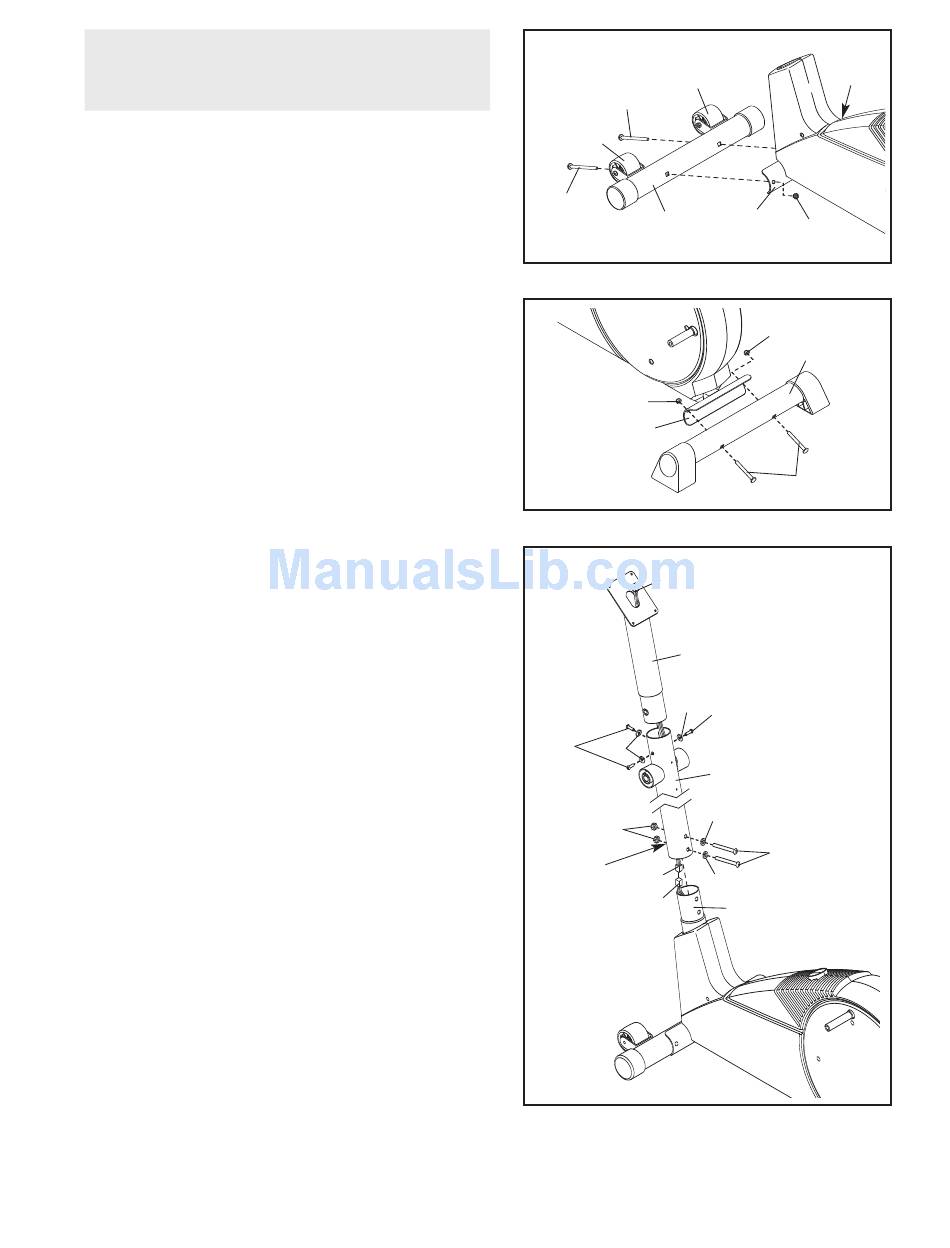

Localizzare lo Stabilizzatore Anteriore (10) dotato di
Ruote (22). Accertare che lo Stabilizzatore Anteriore
sia orientato in modo che le Ruote non tocchino il
pavimento. Mentre un'altra persona solleva la parte
anteriore del Telaio (1), attaccare lo Stabilizzatore
Anteriore al Telaio con due Bulloni di Trasporto da M10
x 75mm (34) e due Controdadi in Nylon da M10 (33).
2. Mentre un'altra persona solleva la parte posteriore del
Telaio (1), attaccare lo Stabilizzatore Posteriore (9) al
Telaio con due Bulloni Trasporto M10 x 75mm (34) e
due Controdadi in Nylon da M10 (33).
3. Mentre un'altra persona regge il Montante (2) vicino al
Telaio (1), collegare la Prolunga Filo Bardato (44) al
Filo Bardato (79). Tendere attentamente l'estremità
superiore della Prolunga Filo Bardato per elim-
inare l'eventuale gioco e infilare il Montante nel
Telaio. Fissare il Montante con due Bulloni a Testa
Bombata M10 x 74mm (28), due Rondelle Grower
M10 (59) e due Dadi Autobloccanti M10 (33). Fare
attenzione a non pizzicare i fili Bardati.
Mentre un'altra persona regge l'Estensione Montante
(73) vicino al Montante (2), inserire l'estremità superi-
ore della Prolunga Filo Bardato (44) nell'Estensione
Montante.
Reggere la Prolunga Filo Bardato (44) e inserire
l'Estensione Montante (73) nel Montante (2). Fissare
l'Estensione Montante con tre Viti a Testa Bombata
M10 x 25mm (67) e tre Rondelle Grower M10 (59).
Prestare attenzione a evitare di pizzicare la Prolunga
Filo Bardato. Accertare che i Dadi Autobloccanti
siano all'interno dei fori esagonali. Assicurarsi che
i Controdadi in Nylon siano dentro i fori esagonali.
1
34
22
34
2
33
1
3
67
59
33
Fori
44
Esagonali
79
6
22
1
10
33
33
9
34
44
Attenzione a non
pizzicare i fili.
73
59
67
2
59
28
59
1
33
