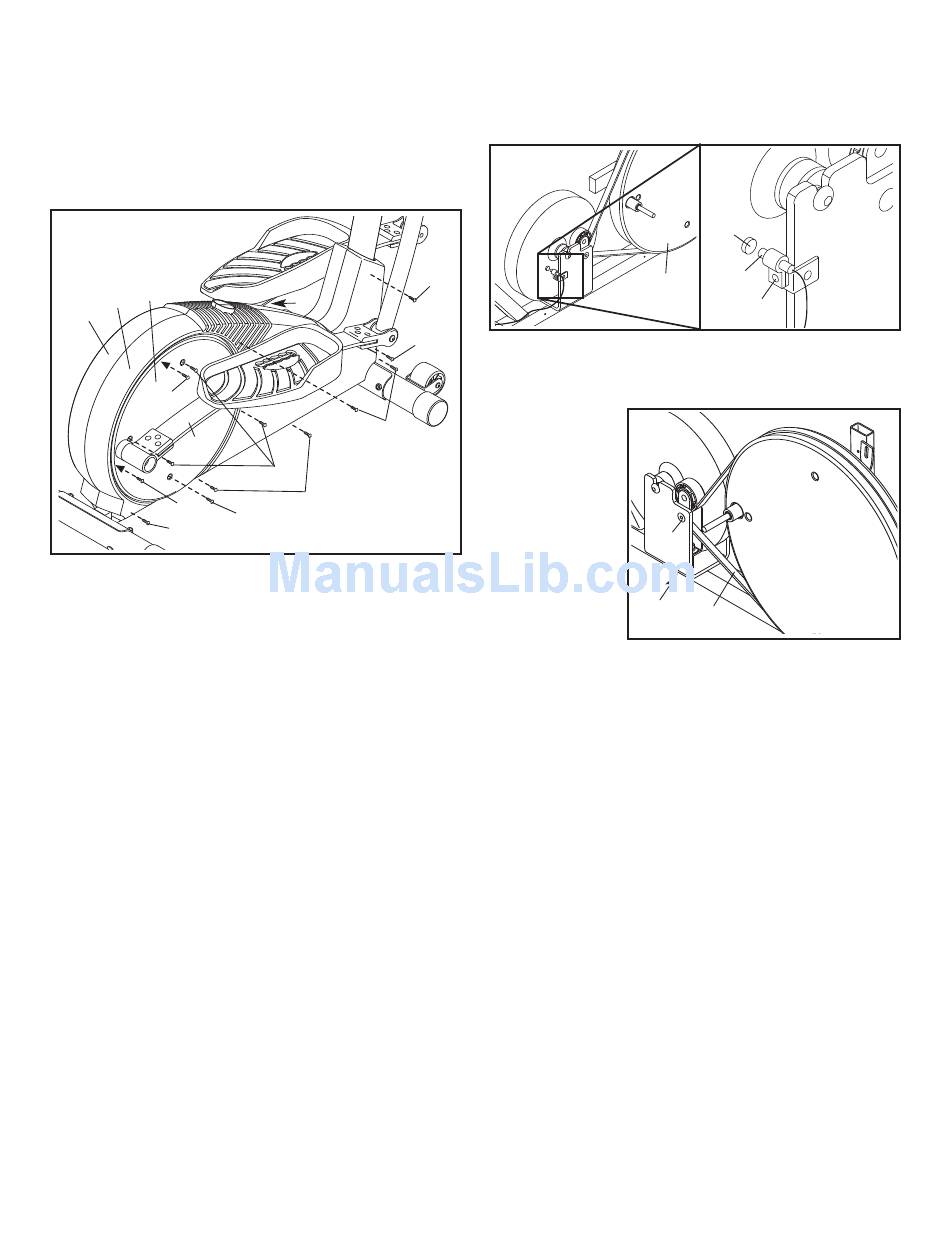

COME REGOLARE IL COMMUTATORE
Se la consolle non mostra una corretta elaborazione
dati, il commutatore dovrebbe essere regolato. Per
fare questo è necessario rimuovere le Molle Pedale
(11), il Disco Pedale destro (15) e i Pannelli Laterali
(3, 4). Vedere la fase 8 a pagina 9 e rimuovere le
Molle Pedale.
15
4
3
77
11
77
64
Quindi, rimuovere le quattro Viti (51) dal Disco Pedale
destro (15) e sfilare il Disco Pedale. Rimuovere tutte
le Viti (52, 64) dal Pannello Laterale Destro (4) e le
due Viti (77) da sotto il Disco Pedale, quindi rimuo-
vere il Pannello Laterale Destro. Rimuovere tutte le
Viti (52) dal Pannello Laterale Sinistro (3) e rimuovere
il Pannello Laterale Sinistro.
Quindi, vedere il disegno di seguito e localizzare il
Commutatore (53). Allentare la Vite M4 x 16mm (52)
indicata senza rimuoverla. Avvicinare o allontanare leg-
germente il Commutatore dal Magnete (58) sul volano,
quindi serrare nuovamente la Vite. Ruotare il Disco
11
64
51
52
51
Pedale sinistro (15) per un momento. Ripetere la pro-
cedura fino a quando la consolle visualizza le infor-
mazioni corrette. Una volta regolato correttamente il
Commutatore, rimontare i Pannelli Laterali (3, 4), il
Disco Pedale destro (15) e le Molle Pedale (11).
64
52
COME REGOLARE LA CINGHIA GUIDA
Se i pedali
dovessero
scivolare men-
tre pedalate,
anche quando
la resistenza è
regolata al liv-
ello massimo,
la cinghia
trasmissione
(19) dovrebbe
essere regola-
ta. Per rego-
lare la Cinghia di Trasmissione è necessario rimuo-
vere prima entrambi i pannelli laterali. Consultare il
paragrafo REGOLAZIONE DEL COMMUTATORE a
sinistra e rimuovere i pannelli laterali.
Quindi, allentare il Bullone a Testa Piana M8 x 22mm
(68) e ruotare la Vite M10 x 60asmm (62) fino a ten-
dere la Cinghia di Trasmissione (19). Quando la
Cinghia di Trasmissione è tesa, serrare il Bullone a
Testa Piana. Rimontare i pannelli laterali.
21
58
53
15
52
68
62
19
