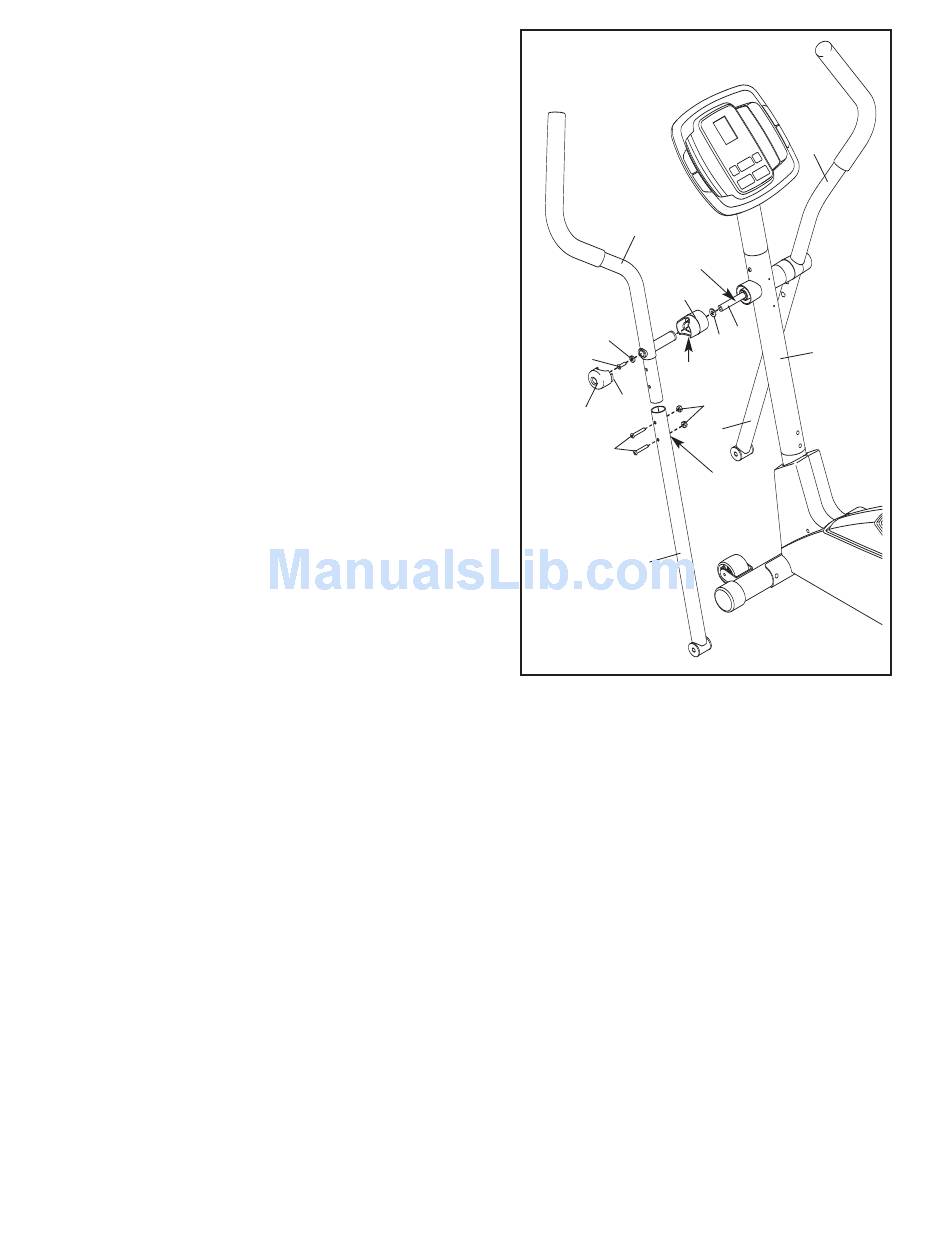

7. Localizzare il Manubrio Sinistro (6) contrassegnato
con l'adesivo « Sinistra ». Inserire il Manubrio Sinistro
in una della Guaine Manubrio (5); accertare che la
Guaina Manubrio sia orientata in modo che i fori
esagonali si trovino sul lato indicato. Fissare il
Manubrio Sinistro con due Bulloni a Testa Bombata
M8 x 45mm (50) e due Dadi Autobloccanti M8 (38).
Accertare che i Dadi Autobloccanti siano all'inter-
no dei fori esagonali. Non avvitare i Bulloni a
Bottone per ora.
Applicare un'abbondante quantità di lubrificante (inclu-
so nella fornitura) all'Asse del Perno (7). Poi lubrificare
due Rondella Ondulata (43).
Inserire l'Asse Perno (7) nel Montante (2) e centrare
l'Asse Perno. Ruotare uno Spaziatore Manubrio (47)
in modo che la piccola freccia su di esso punti verso il
pavimento e infilare lo Spaziatore Manubrio sul
Manubrio Sinistro (6). Quindi infilare una Rondella
Ondulata (43) sull'Asse Perno.
Infilare il Manubrio Sinistro (6) sull'Asse Perno. Montare
il Manubrio Sinistro con una Vite con Nailon M8 x 25mm
(56) e una Rondella Manubrio (55). Quindi, premere le
alette di un Cappuccio Manubrio (46) nello Spaziatore
Manubrio (47).
Montare il Manubrio Destro (8) e l'altra Guaina
Manubrio (5) nel medesimo modo.
7
6
55
56
Ling-
46
uette
50
5
8
8
Lubrificare
47
7
43
2
Freccia
38
5
Fori
Esagonali
