Pro-Form 800 Hr Heart Rate Control Elliptical Manuale D'istruzioni page 7

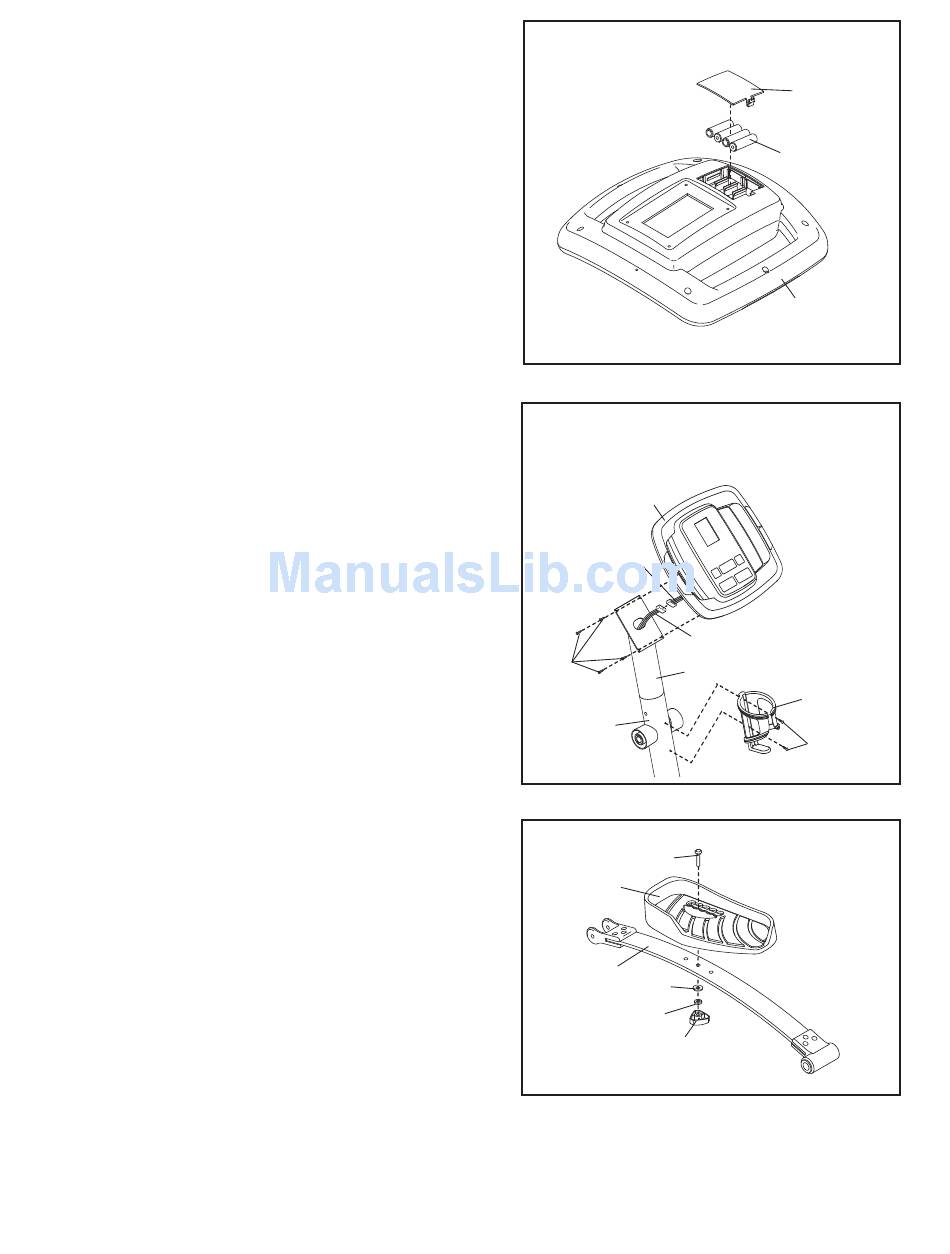

4. La Consolle (23) richiede quattro pile tipo 1,5V « AA »;
sono raccomandate pile alcaline.Rimuovere il copri
batterie e inserire quattro batterie nel vano batterie;
accertare che le batterie siano orientate nel modo
indicato dal diagramma all'interno del vano bat-
terie. Quindi, rimontare il copri batterie.
5. Mentre un'altra persona regge la Consolle (23) vicino
all'Estensione Montante (73), collegare il filo bardato
sulla consolle alla Prolunga Filo Bardato (44). Inserire
il filo bardato in eccesso all'interno dell'Estensione
Montante.
Fissare la Consolle (23) all'Estensione Montante (73)
con quattro Viti M4 x 16mm (52). Attenzione a non
pizzicare i Fili Bardati.
Fissare la Porta Bottiglia (65) al Montante (2) con due
Viti da M4 x 19mm (26).
6. Localizzare la Molla Pedale sinistro (11) contrasseg-
nata con l'adesivo « Sinistra ». Fissare il Pedale
Sinistro (13) alla Molla Pedale sinistro con un Bullone
a Testa Tonda M10 x 30mm (80), una Rondella M10
(78), una Rondella Grower M10 (59) e una Manopola
Pedale (81) nel modo indicato. Nota: Il Pedale Sinistro
può essere montato in varie posizioni utilizzando le
cinque posizioni nel Pedale Sinistro e i tre fori nella
Molla Pedale.
Montare il Pedale destro (non mostrata) nel
medesimo modo.
Accertare che entrambi i Pedali si trovino nel
medesimo foro e nella medesima posizione del
pedale.
4
5
Fare attenzione a evitare di
23
Consolle
Filo Bardato
52
2
6
13
11
59
7
Copri
Pila
Pile
23
pizzicare i fili.
44
73
65
26
80
78
81
