Se requiere una tarjeta de sonido
Sound Blaster o compatible con
Sound Blaster para conectar a la
tarjeta descodificadora Dxr2. Para
obtener la calidad de sonido
superior disponible con Dolby
Digital, se recomienda usar una
tarjeta de sonido Sound Blaster
AWE32 o Sound Blaster AWE64.
Consultar la figura en la página E-
16 para un ejemplo de instalación
de con reproducción de sonido de
calidad cinematográfica.

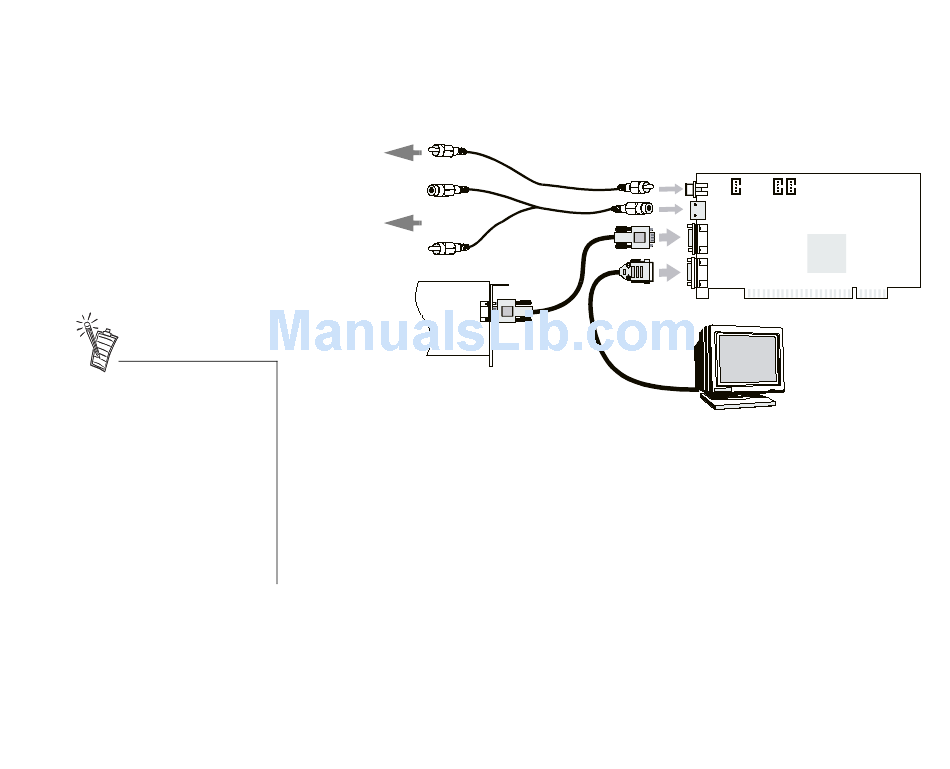

2. Desconectar el monitor de la tarjeta VGA y volver a conectarlo al conector inferior de la
tarjeta descodificadora Dxr2 (Figura 2-11). Conectar la tarjeta VGA y la tarjeta
descodificadora Dxr2 usando el cable de retroalimentación VGA provisto.
A un dispositivo descodificador
de sonido Dolby Digital (AC-3)
S-Video
Al aparato
Cable de salida
de TV
para TV
Salida de vídeo compuesto
Tarjeta
VGA
Nota: Consultar la figura en la página E-4 para obtener
más detalles acerca de la ubicación los conectores y
enchufes de la tarjeta descodificadora Dxr2.
Para reproducir discos DVD usando el aparato de televisión, usar el cable de salida para TV
para conectar el TV al conector de salida para TV de la tarjeta descodificadora Dxr2.
Para reproducir sonido digital de un disco DVD o CD, conectar un receptor Dolby Digital
o un amplificador a la tarjeta descodificadora Dxr2 usando un cable RCA de alta calidad.
3. Volver a colocar la cubierta del equipo PC y reconectar el cable de alimentación principal.
Cable Dolby Digital (AC-3)
S/PDIF (no se incluye)
Cable de
retroalimentación
VGA
Instalación de Creative PC-DVD Encore
Tarjeta descodificadora Dxr2
Monitor
VGA
E-15
